AIR CONDITIONING

7

REPAIR

RELAY - EVAPORATOR BLOWER

Service repair no - 82.20.27

Remove

1. Disconnect multiplug from relay.

NOTE: Connector wiring: B, G, N, S/P

2. Release securing screw and remove relay from

side of evaporator casing.

Refit

3. Fit screw and secure relay to side of casing.
4. Connect multiplug to relay.
5. Carry out system test.

See Adjustment,

System test

RELAY - COMPRESSOR

Service repair no - 82.20.51

Remove

1. Disconnect multiplug from relay.

NOTE: Connector wiring: G, B/W, N/R, N/W

2. Release securing screw and remove relay from

side of evaporator casing.

Refit

3. Fit screw and securing relay to side of casing.
4. Connect multiplug to relay.
5. Carry out system test.

See Adjustment,

System test

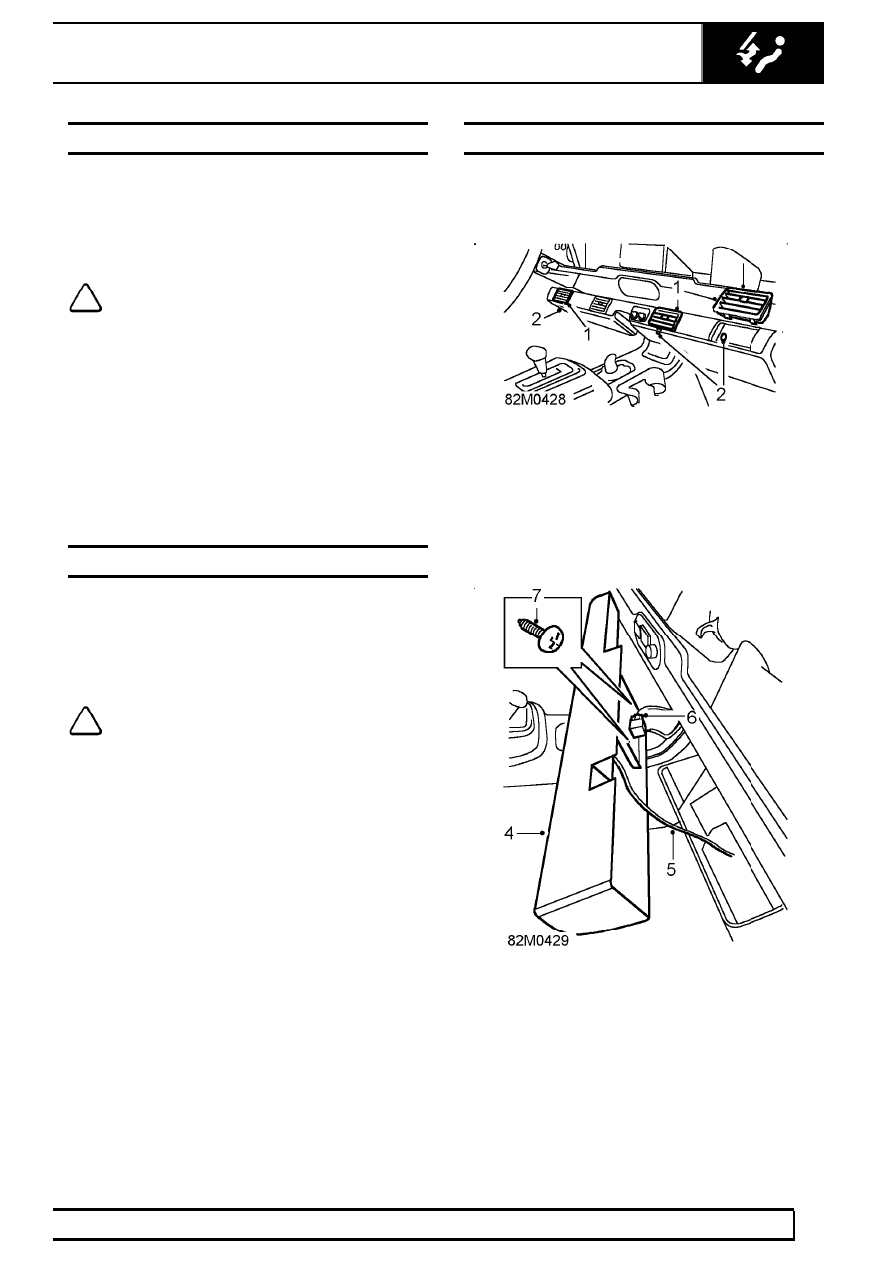

FASCIA DUCT BEZEL

Service repair no - 82.20.79

Remove

1. Lever under each bottom corner and remove

cold air vents from bezel.

2. Remove screw securing underside of bezel to

panel.

3. Remove 3 screws securing inside of bezel to

panel.

4. Lift bezel away from evaporator casing.
5. Withdraw capillary tube from evaporator fins.
6. Disconnect multiplug from fan interlock relay.
7. Remove 2 screws securing cover to rear of

bezel.

82

AIR CONDITIONING

8

REPAIR

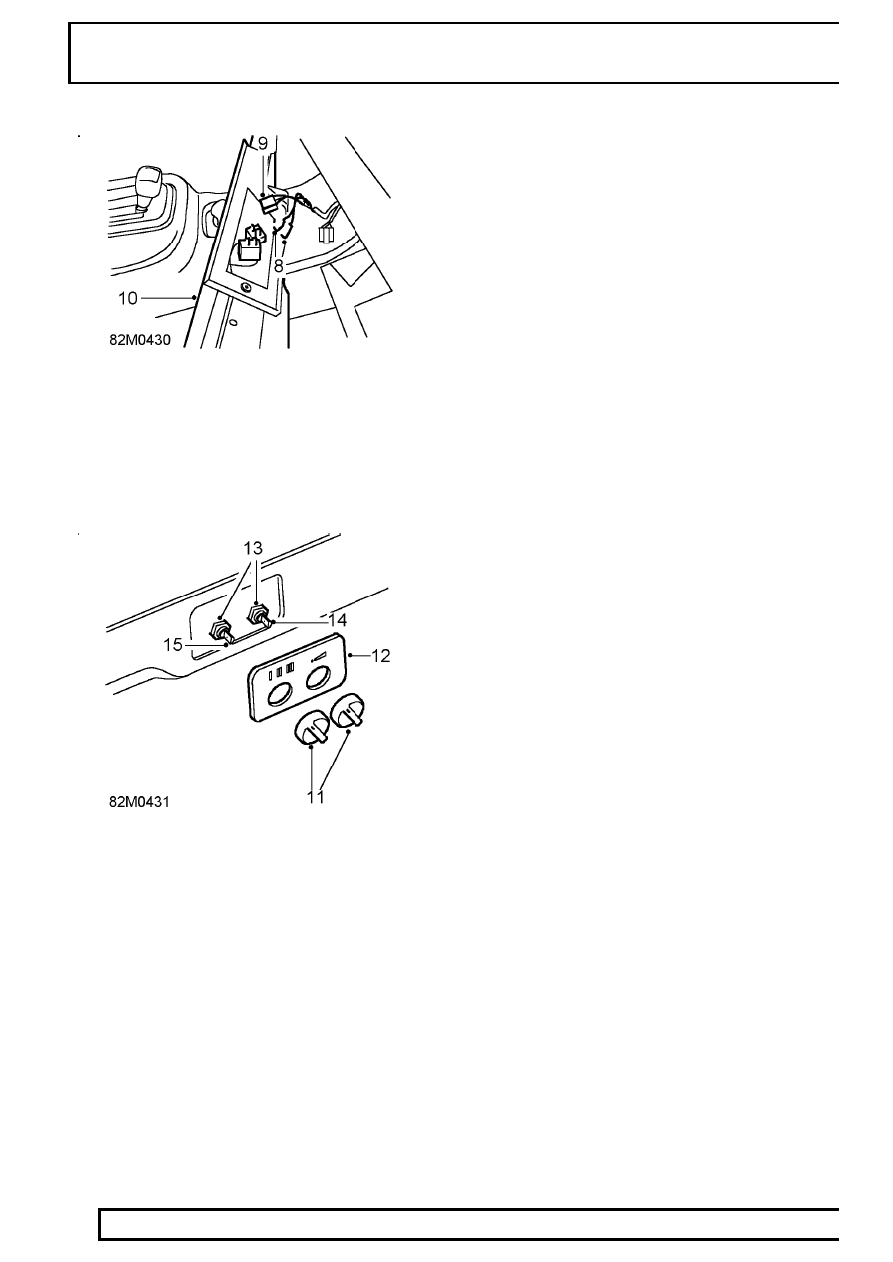

8. Disconnect 2 Lucars from temperature control

switch.

9. Disconnect multiplug from fan switch.

10. Remove bezel assembly.

Do not carry out further dismantling if component
is removed for access only.

11. Pull control knobs from switches.
12. Remove switch panel.
13. Remove nuts securing switches to bezel.
14. Remove temperature control switch.
15. Remove fan switch.
16. Transfer components to new panel.

Refit

17. Position bezel assembly and connect multiplug

to fan switch.

18. Connect Lucars to temperature control switch.
19. Position capillary tube to RH side of bezel.
20. Fit screws securing cover to rear of bezel.
21. Connect multiplug to fan interlock relay.
22. Position bezel assembly and insert capillary tube

60 mm, 2.5 in into evaporator fins

23. Fit bezel assembly to panel and above

evaporator casing, secure with screws.

24. Fit cold air vents.
25. Carry out system test.

See Adjustment,

System test

AIR CONDITIONING

9

REPAIR

EXPANSION VALVE

Service repair no - 82.25.01

Remove

1. Remove evaporator.

See evaporator

2. Using a backing spanner, loosen union nut and

remove high pressure pipe.

3. Discard ’O’ ring.
4. Pull insulation away from capillary tube coil and

low pressure pipe.

5. Loosen clip and withdraw capillary tube coil from

low pressure pipe.

6. Loosen capillary tube union and disconnect

union from low pressure pipe. Discard ’O’ ring.

7. Using a backing spanner, loosen union nut and

remove expansion valve from pipe. Discard ’O’
ring.

Refit

8. Lubricate NEW ’O’ rings with refrigerant oil and

fit to pipe ends.

9. Fit expansion valve to pipe, DO NOT tighten

union nut.

10. Connect capillary tube and tighten union nut.
11. Position capillary tube coil on low pressure pipe

and secure with clip.

12. Wrap capillary coil and union with ’Prestite’ tape.
13. Connect high pressure pipe to expansion valve,

carefully align with low pressure pipe and tighten
union nut.

14. Tighten expansion valve union nut.
15. Fit evaporator.

See evaporator; Refit

16. Carry out system test.

See Adjustment,

System test

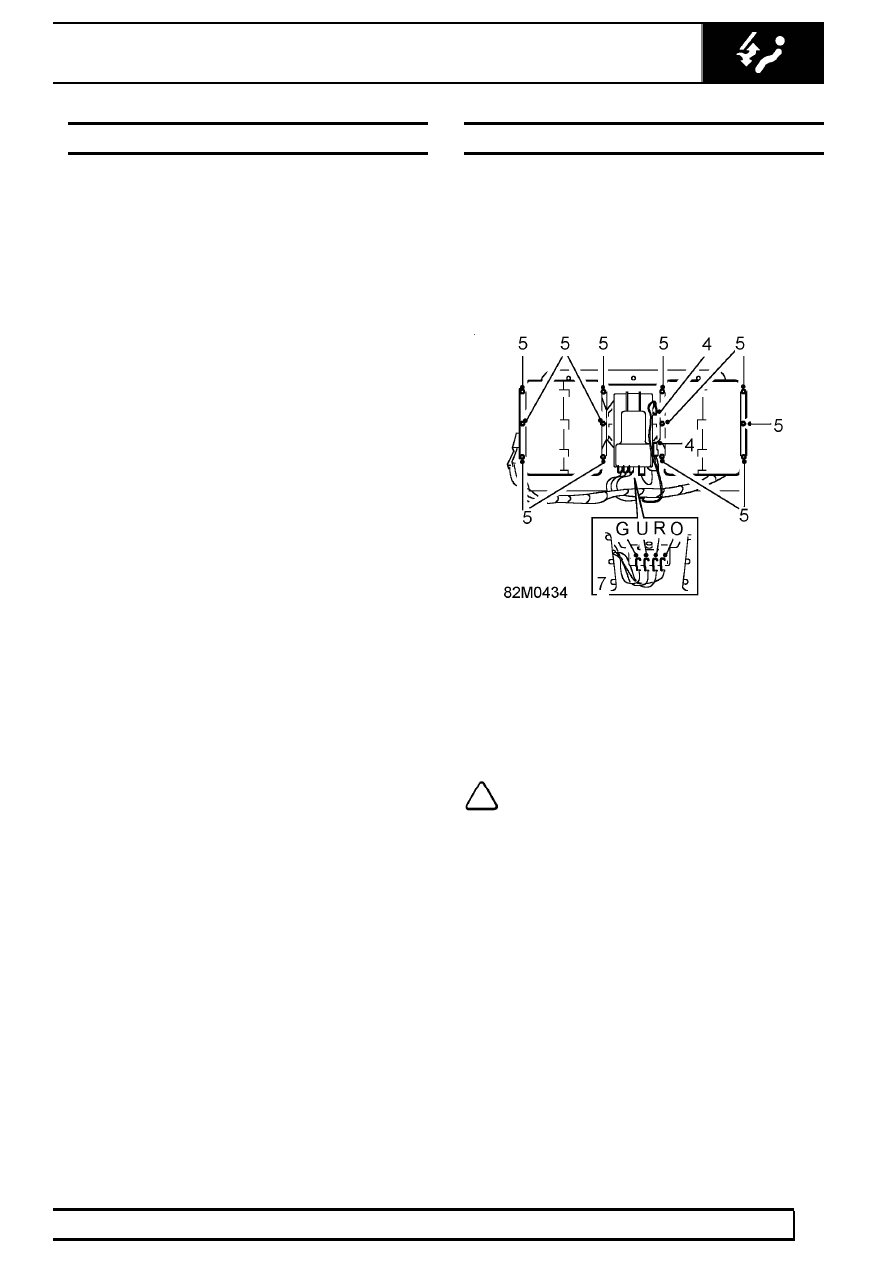

BLOWER MOTOR ASSEMBLY

Service repair no - 82.25.14

Remove

1. Remove evaporator.

See evaporator

2. Move passenger seat fully rearward.
3. Position evaporator unit above centre console

and seat panel.

4. Disconnect Lucars (B and O wires) from blower

motor.

5. Remove screws securing blower units to casing.
6. Release blower unit flanges from casing, sealed

with sealant.

7. Disconnect Lucars from resistor unit.

NOTE: Wire positions: G, U and R wires.

8. Remove blower motor unit.

Do not carry out further dismantling if component
is removed for access only.

9. Remove screws securing resistor unit to blower

motor. Note alignment of resistor unit.

10. Remove resistor unit and bracket.
11. Fit resistor unit to blower motor.

82

AIR CONDITIONING

10

REPAIR

Refit

12. Clean sealant from blower flanges.
13. Apply a bead of Silicone Sealant around each

blower flange.

14. Connect Lucars to resistor unit in correct order.
15. Position blower flanges on evaporator casing

and secure with screws.

16. Connect Lucars (B and O wires) to blower motor.
17. Fit evaporator.

See evaporator

18. Carry out system test.

See Adjustment,

System test

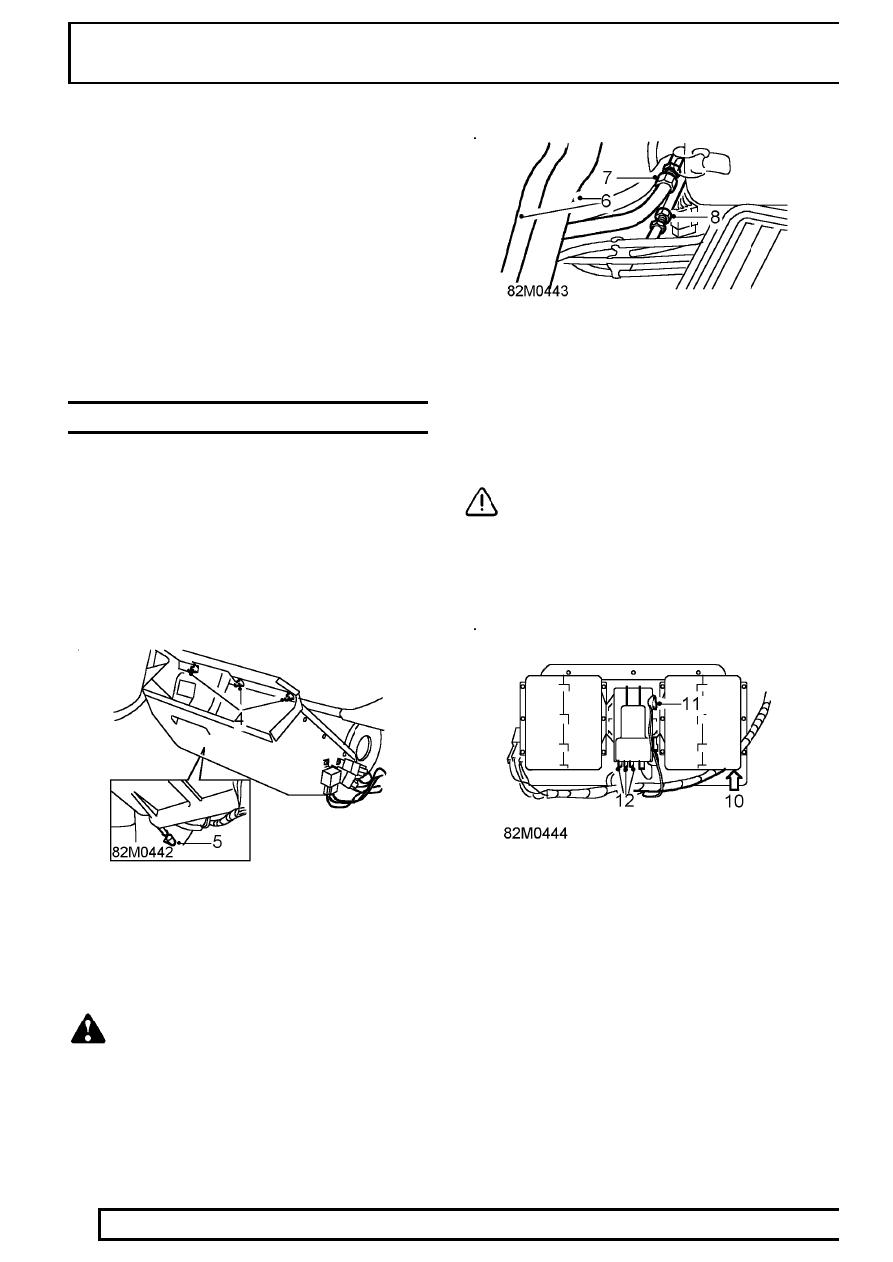

EVAPORATOR

Service repair no - 82.25.20

Remove

1. Disconnect battery negative lead.
2. Recovery refrigerant from air conditioning

system.

See Adjustment, Refrigerant

recovery recycling recharging

3. Remove fascia duct bezel.

See fascia duct

bezel

4. Remove 3 nuts securing evaporator casing to

mounting bracket.

5. Disconnect drain tube from drain pipe on LH side

of casing.

6. Position 2 heater hoses to side of air intake tube.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant.

7. Using a backing spanner, loosen union nut from

evaporator return pipe and disconnect. Discard
’O’ ring.

8. Using a backing spanner, loosen union nut from

evaporator feed pipe and disconnect. Discard ’O’
ring.

CAUTION: Plug the connections.

9. Ease 2 evaporator studs from their rubber

bushes, release grommet from bulkhead,
withdraw pipes from aperture and position
evaporator unit on floor.

10. Remove screw securing harness ’P’ clip to rear

of casing.

11. Disconnect Lucar (B wire) from motor.
12. Disconnect Lucars (G, U, and R wires) from

resistor unit.
