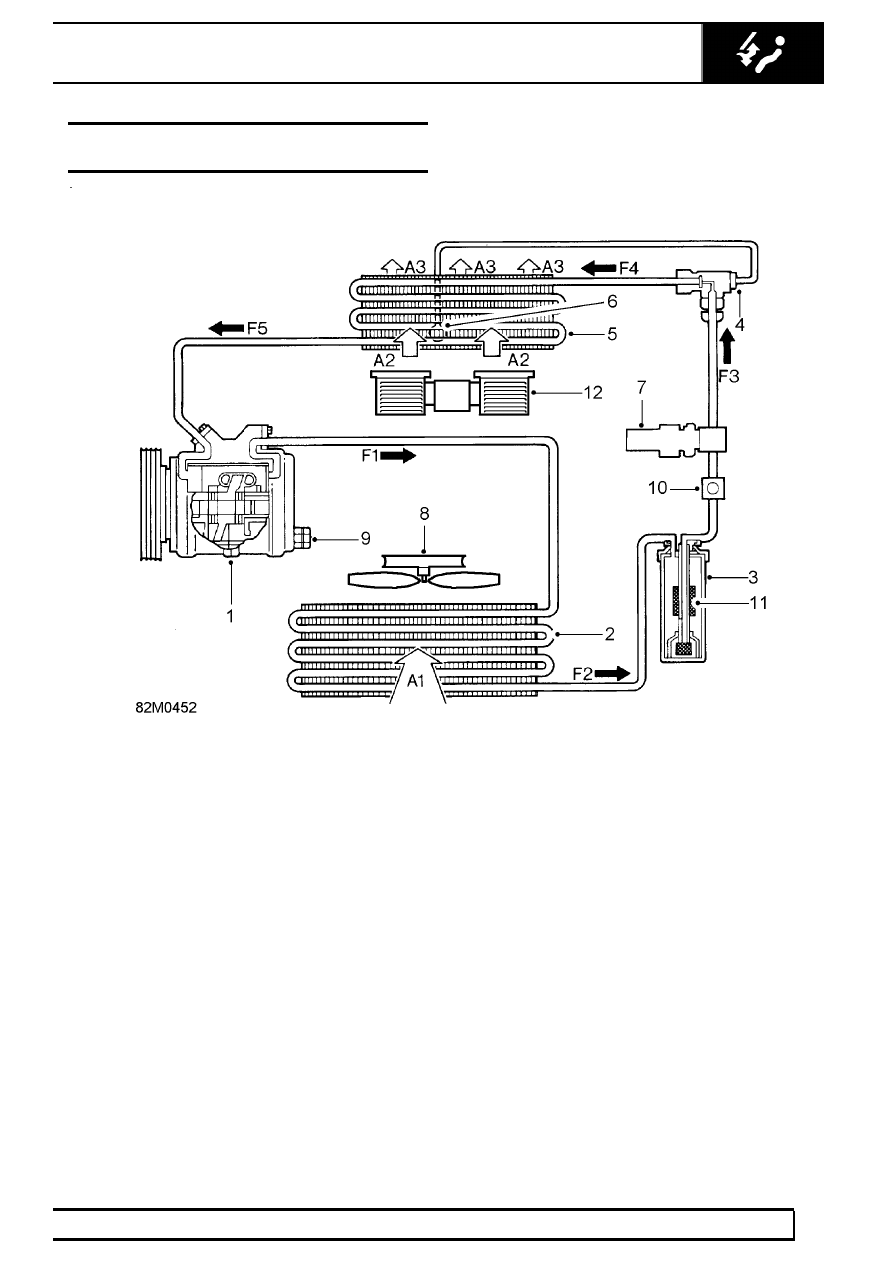

AIR CONDITIONING 1 DESCRIPTION AND OPERATION SCHEMATIC LAYOUT OF THE AIR CONDITIONING 1. Compressor 10. Sight glass - refrigerant A1 Ambient air flow through condenser F1 High pressure high temperature refrigerant vapour F2 High pressure slightly subcooled refrigerant liquid F3 High pressure slightly subcooled refrigerant liquid with moisture, vapour bubbles and foreign F4 Low pressure low temperature mixed liquid and vapour F5 Low pressure slightly super heated refrigerant vapour |
