76

CHASSIS AND BODY

14

REPAIR

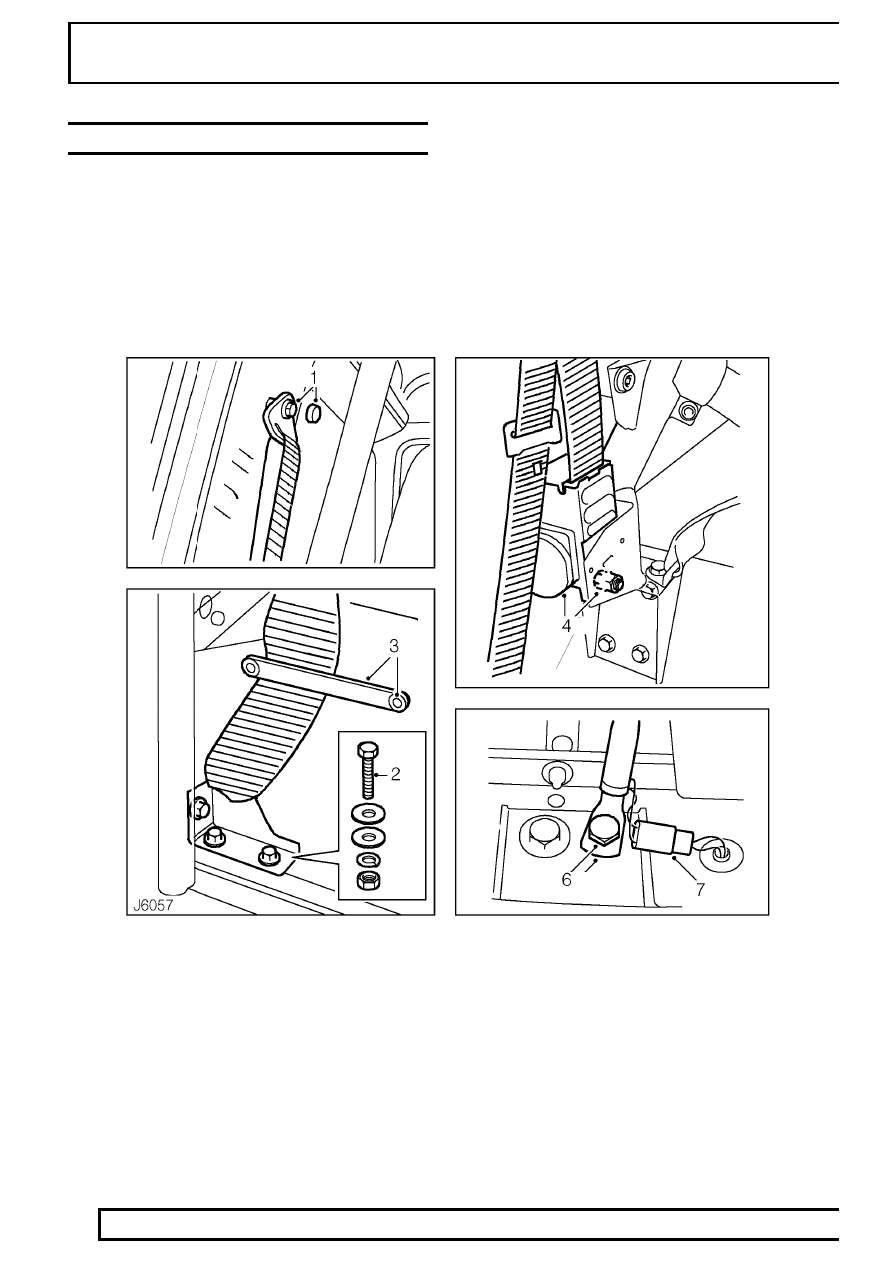

FRONT SEAT BELTS

Service repair no - 76.73.13

Remove

1. Remove cap and unscrew seat belt guide

bracket fixing bolt from ’B/C’ post.

2. Remove 3 bolts and plain washers securing seat

belt mounting bracket to body on outside of seat
base.

3. Prise seat belt retaining clip from side of seat

mounting and remove trim studs.

4. Unscrew bolt and remove seat belt inertia reel

from roll-over bar mounting bracket.

5. Remove seat belt and inertia reel assembly.
6. Unscrew bolt and washer and remove seat belt

buckle stalk from roll-over mounting bracket.

7. On the driver’s side, disconnect harness plug

connector of audible warning circuit at buckle
stalk.

Refit

8. Reconnect harness plug of audible warning

circuit.

9. Position stalk on roll-over bar mounting bracket

and tighten fixing bolt to

32 Nm, 24 lbf ft.

10. Secure seat belt inertia reel to roll-over bar

mounting and tighten bolt to

32 Nm, 24 lbf ft.

11. Secure seat belt backet to floor on outside of

seat base and tighten bolts to

23 Nm, 17 lbf ft).

12. Fit seat belt retaining clip to side of seat base

and secure with trim studs.

13. Extend belt from inertia reel, secure slide bracket

to ’B/C’ post and tighten bolt to

32 Nm, 24 lbf ft.

14. Refit fixing bolt cap.

CHASSIS AND BODY

15

REPAIR

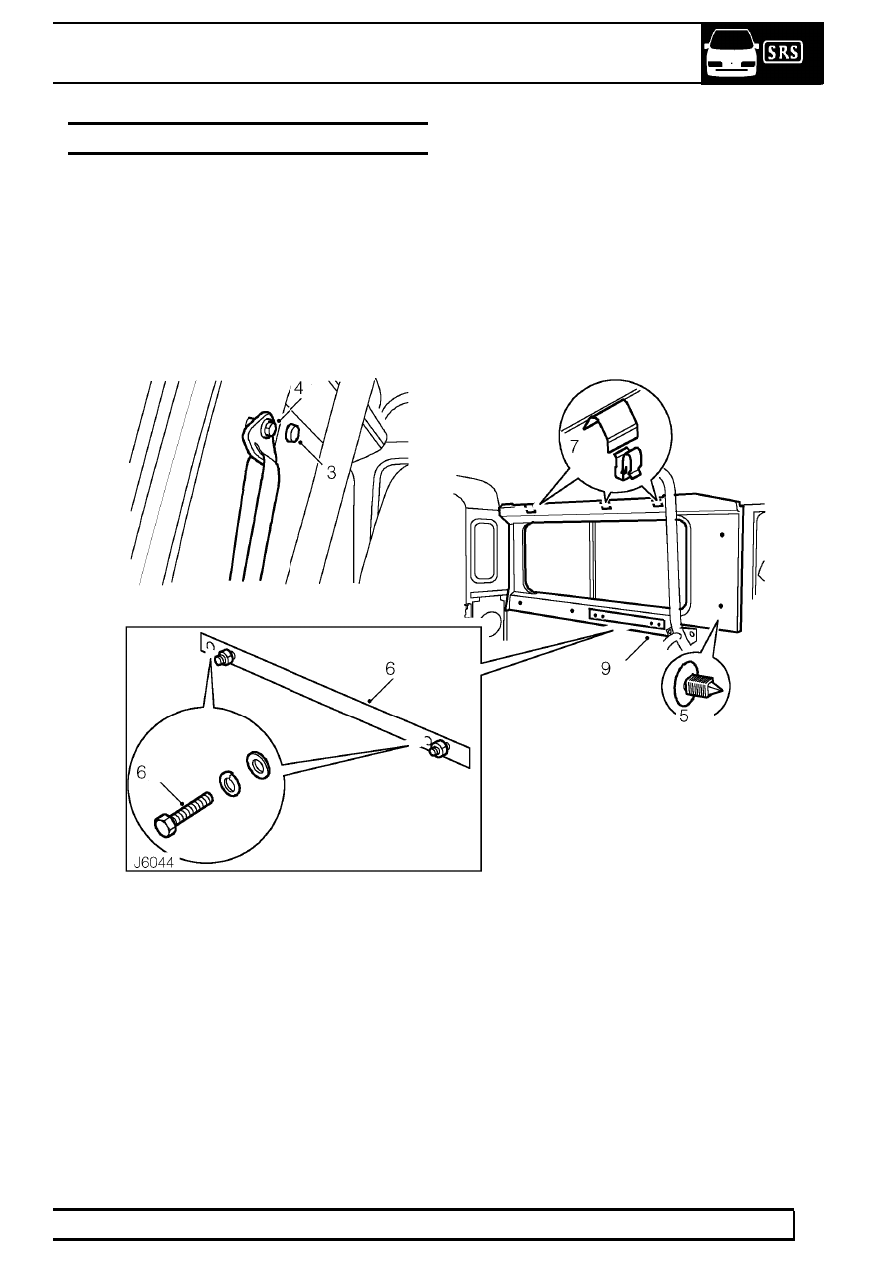

SIDE TRIM PANEL - HARD TOP

Service repair no - 76.13.70

Remove

1. Remove rear seat squabs.

See Rear seat

squab

2. Remove rear end trim panel.

See Rear end

trim panel - hard top

3. Prise cap from front seat belt upper guide

retaining bolt.

4. Unscrew retaining bolt and remove seat belt

from ’B/C’ post.

5. Carefully prise 2 trim studs from ’B/C’post.
6. Remove 4 bolts securing side trim panel and

forward seat support to body side.

7. Release top edge of side trim panel by striking

upwards with the hand to disengage 3 spring
clips.

8. Carefully pull trim panel rearwards to clear

interior roll-over bar.

9. Remove side trim panel from vehicle.

Refit

10. Fit new spring clips to the 3 brackets on top

edge of side trim panel.

11. Carefully pull trim panel behind interior roll-over

bar.

12. Align trim panel, ensuring it is correctly

positioned around side window.

13. Locate trim panel spring clips on inner cant rail

and press firmly down to secure top edge of trim
panel.

14. Align bosses of trim panel and forward seat

support bracket with body side fixing holes and
secure with bolts and washers. Do notfully
tighten at this stage.

15. Fit trim stud to secure bottom edge of trim panel

to ’B/C’ post.

16. Secure seat belt guide to ’B/C’ post, tighten bolt

to

32 Nm, 24 lbf/ft and fit cap.

17. Fit rear end trim panel.

See Rear end trim

panel - hard top

18. Fit rear seat squab.

See Rear seat squab

76

CHASSIS AND BODY

16

REPAIR

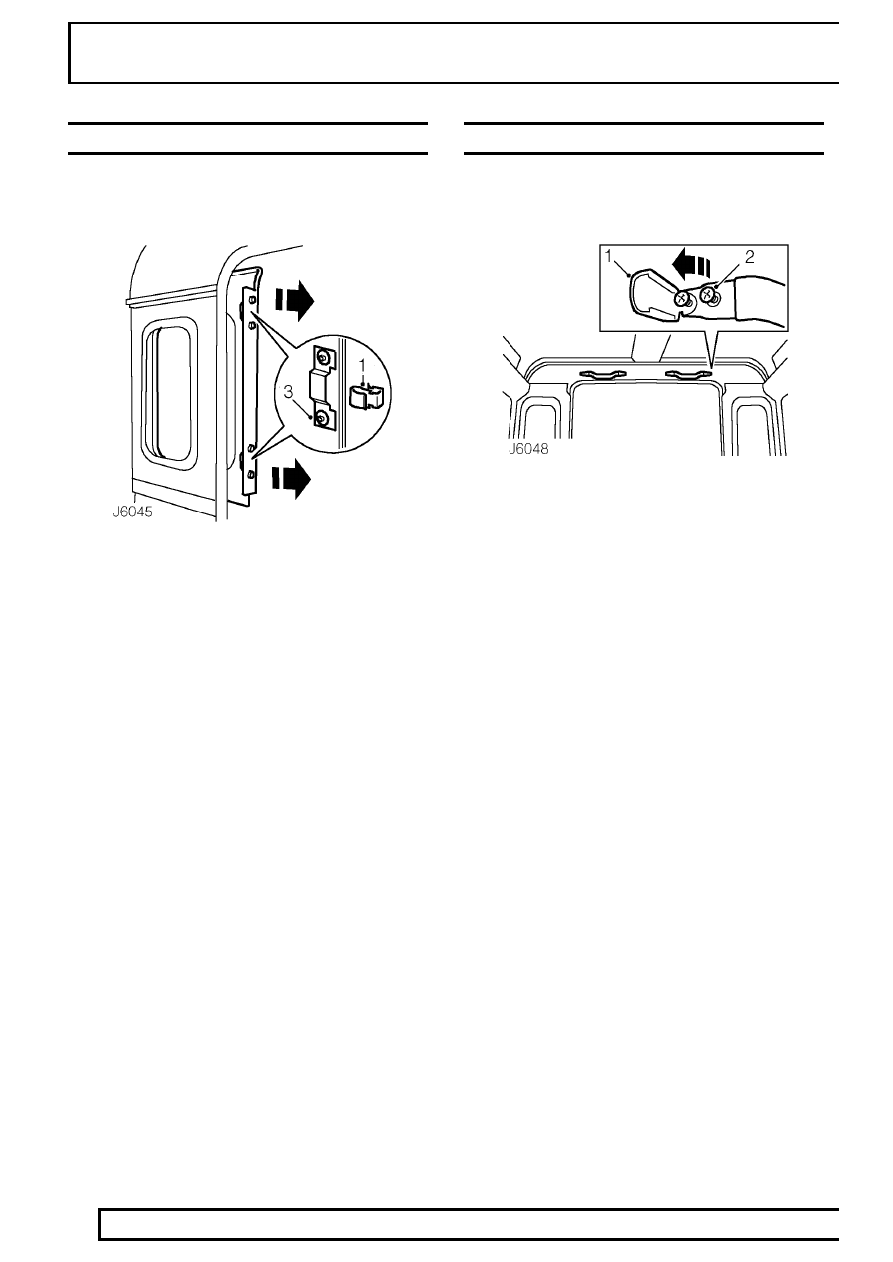

REAR END TRIM PANEL - HARD TOP

Service repair no - 76.13.71

Remove

1. Pull edge of rear end trim panel firmly to release

the two spring retaining clips from vertical rail at
door aperture.

2. Remove rear end trim panel.

Refit

3. Fit new spring clips to the two brackets on side

of trim panel.

4. Position outboard edge of trim panel in corner to

abut side trim panel and locate spring clips on
vertical rail.

5. Press edge of trim panel firmly to secure in

position.

REAR GRAB HANDLE - HARD TOP

Service repair no - 76.58.35

Remove

1. Carefully prise top and bottom edges of finisher

caps from grab handle and then hinge outwards
to gain access to fixing screws.

2. Remove 4 fixing screws and detach grab handle

from rear end trim panel.

Refit

3. Position grab handle on rear end trim panel and

secure with 4 fixing screws.

4. Press finisher caps over screws.

CHASSIS AND BODY

17

REPAIR

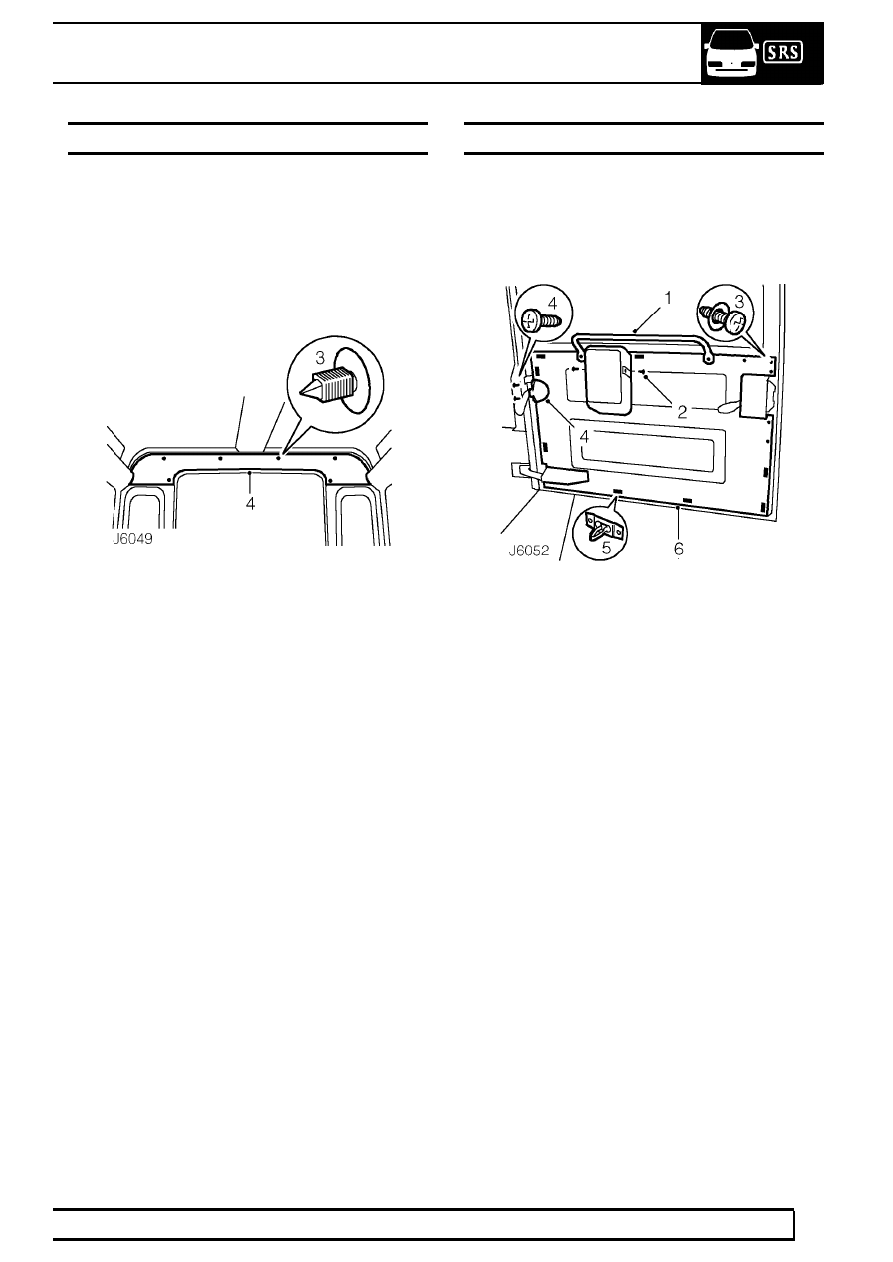

REAR END LINING - HARD TOP

Service repair no - 76.64.12

Remove

1. Remove rear end trim panel.

See Rear end

trim panel - hard top

2. Remove rear grab handles.

See Rear grab

handle - hard top

3. Carefully prise out 6 trim studs securing rear end

lining to mounting brackets.

4. Remove rear end lining.

Refit

5. Position rear end lining on mounting brackets

and secure with 6 trim studs.

6. Fit rear grab handles.

See rear grab handle -

hard top

7. Fit rear end trim panel.

See rear end trim -

hard top

TRIM CASING - TAIL DOOR

Service repair no - 76.34.09

Remove

1. Unscrew 2 bolts and remove grab handle from

rear door.

2. Remove 2 screws and detach wiper motor cover.
3. Remove 7 screws securing trim casing to door.
4. Remove 2 screws and lift wiper motor harness

cover from harness support bracket.

5. Carefully release 8 clips securing trim casing to

door.

6. Remove trim casing and collect door lock cover.

Refit

7. Position door lock cover, fit trim casing and

secure with clips.

8. Fit harness cover and secure with two screws.
9. Secure door panel with retaining screws.

10. Position wiper motor cover and secure with 2

screws.

11. Position grab handle and secure with 2 bolts.
