Defender 90 NAS. Manual - part 75

CHASSIS AND BODY

3

DESCRIPTION AND OPERATION

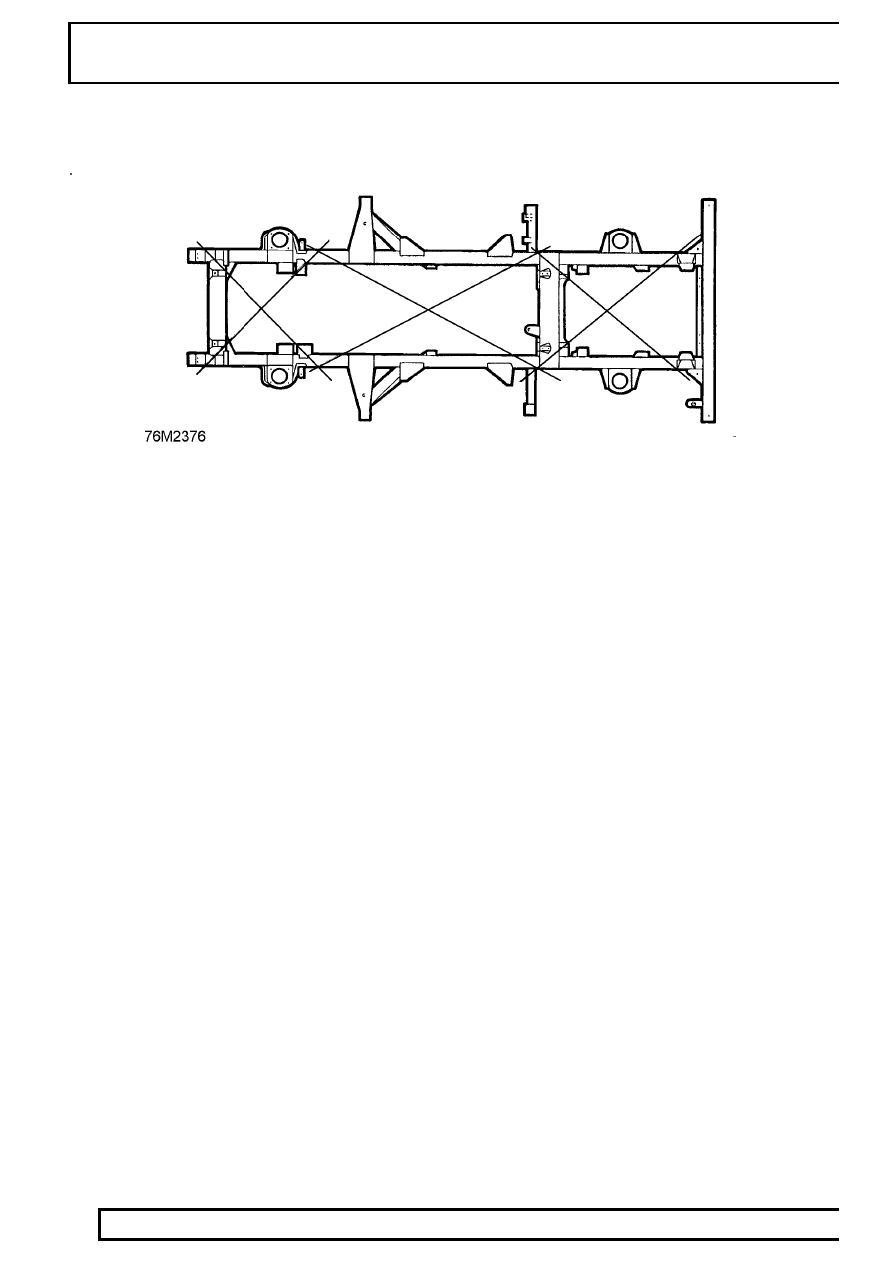

CHASSIS ALIGNMENT DIMENSIONS

A

Front Datum

B

Chassis Datum

C

Front axle centre line

D

Rear axle centre line

1. 239,0 - 236,5 mm 9.41 - 9.31 in
2. 82,0 - 79,5 mm 3.23 - 3.13 in
3. 633 mm 24.921 in
4. 2420,6 - 2418,6 mm 94.51 - 95.22 in
5. 2306,4 - 2305,4 mm 90.80 - 90.76 in
6. 981,2 - 978,7 mm 38.63 - 38.53 in
7. 182,7 mm 7.19 in
8. 41,5 - 37,0 mm 1.63 - 1.46 in
9. 252 - 250 mm 9.92 - 9.84 in

10. 110 mm 4.33 in
11. 2360mm - 92.91 in - Wheelbase
12. 636 - 634 mm 25.04 - 24.96 in
13. 488 - 483 mm 19.21 - 19.01
14. 488 - 483 mm 19.21 - 19.01 in
15. 3431,1 - 3426,1 mm 135.08 - 134.89 in
16. 588,3 - 586,3 mm 23.16 - 23.08 in
17. 2313,8 - 2311,8 mm 91.09 - 91.06 in
18. 590,5 mm 23.25 in
19. 295,25 mm 11.62 in

20. 519,60 - 517,00 mm 20.46 - 20.35 in
21. 259,80 - 258,50 mm 10.23 - 10.18 in
22. 1242,6 - 1240,6 mm 48.92 - 48.84 in
23. 642,5 - 639,5 mm 25.30 - 25.18 in
24. 750,9 mm 29.56 in
25. 439,5 - 436,5 mm 17.30 - 17.18 in
26. 136,5 mm 5.37 in
27. 299,5 - 295,5 mm 11.79 - 1163 in
28. 103 - 100 mm 4.06 - 3.94 in
29. 131,5 - 126,5 mm 5.18 - 4.98 in
30. 705,5 - 704,5 mm 27.76 - 27.74 in
31. 705,5 - 704,5 mm 27.76 - 27.74 in
32. 42,2 - 40,2 mm 1.66 - 1.58 in
33. 491 - 486 mm 19.33 - 19.13 in
34. 594,2 - 593,4 mm 23.39 - 23.36 in
35. 283,0 - 282,2 mm 11.14 - 11.11 in
36. 32,25 - 31,25 mm 1.27 - 1.23 in
37. 397 - 395 mm 15.63 - 15.55 in

76

CHASSIS AND BODY

4

DESCRIPTION AND OPERATION

Chassis frame alignment

With the vehicle assembled a check for chassis
squareness can be made as follows:

1. Place the vehicle on a level floor.
2. Mark measuring points at approximately the

locations shown, ensure that the marks are
exactly opposite on each side of the chassis
frame.

3. Hold a plumb line against each of the measuring

points in turn and mark the floor directly beneath
the plumb-bob.

4. Move the vehicle and measure diagonally

between the marks made on the floor, if the
chassis is square the diagonals between the
related measuring points should agree within
9,50 mm.

5. Chassis frame dimensional checks can be

made, with the vehicle upper structure removed,
referring to the applicable illustration and
associated key.

CHASSIS AND BODY

1

ADJUSTMENT

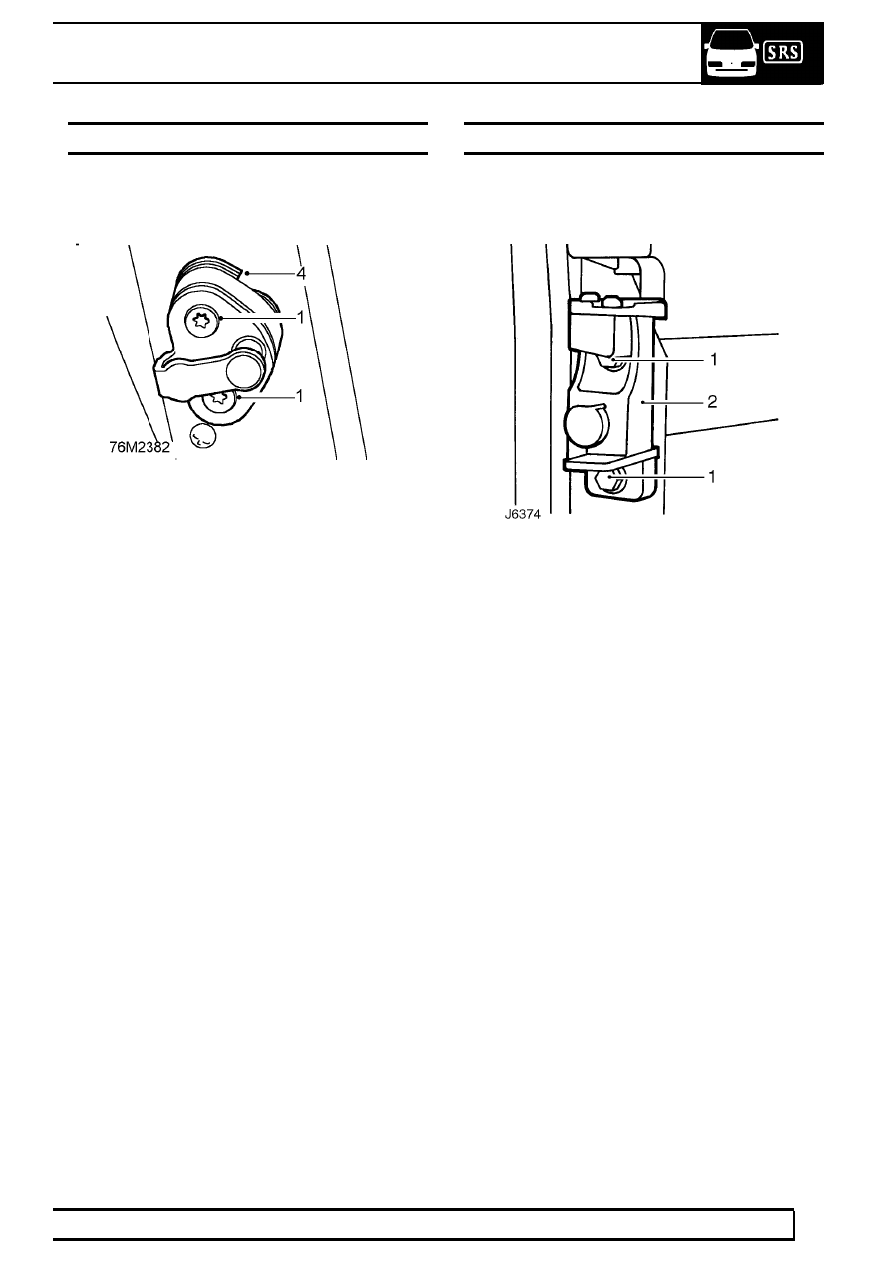

DOOR LOCK STRIKER - ADJUST

Service repair no - 76.37.23

Adjust

1. Loosen Torx bolts securing striker to ’B’ post.
2. Adjust alignment of striker vertically and

horizontally, lightly tighten bolts.

3. Close door, check for correct latching with door

lock and for centring on striker.

4. Add or remove packing shims as necessary.

Fully tighten bolts.

5. Carry out further adjustment as necessary. If full

adjustment cannot be achieved carry out
following:

6. Remove striker and nut plate.
7. Elongate striker bolt holes in ’B’ post to increase

movement in direction required.

8. Refit striker and adjust as necessary.

TAIL DOOR STRIKER - ADJUST

Service repair no - 76.37.25

Adjust

1. Loosen striker securing screws.
2. Adjust striker vertically and horizontally, lightly

tighten screws.

3. Close door and check for correct latching with

door lock.

4. Carry out further adjustment as necessary. If full

adjustment cannot be achieved carry out
following:

5. Remove striker and nut plate.
6. Elongate holes in body panel in direction

required.

7. Refit striker and adjust as necessary.

CHASSIS AND BODY

1

REPAIR

FRONT DOOR - HARD TOP

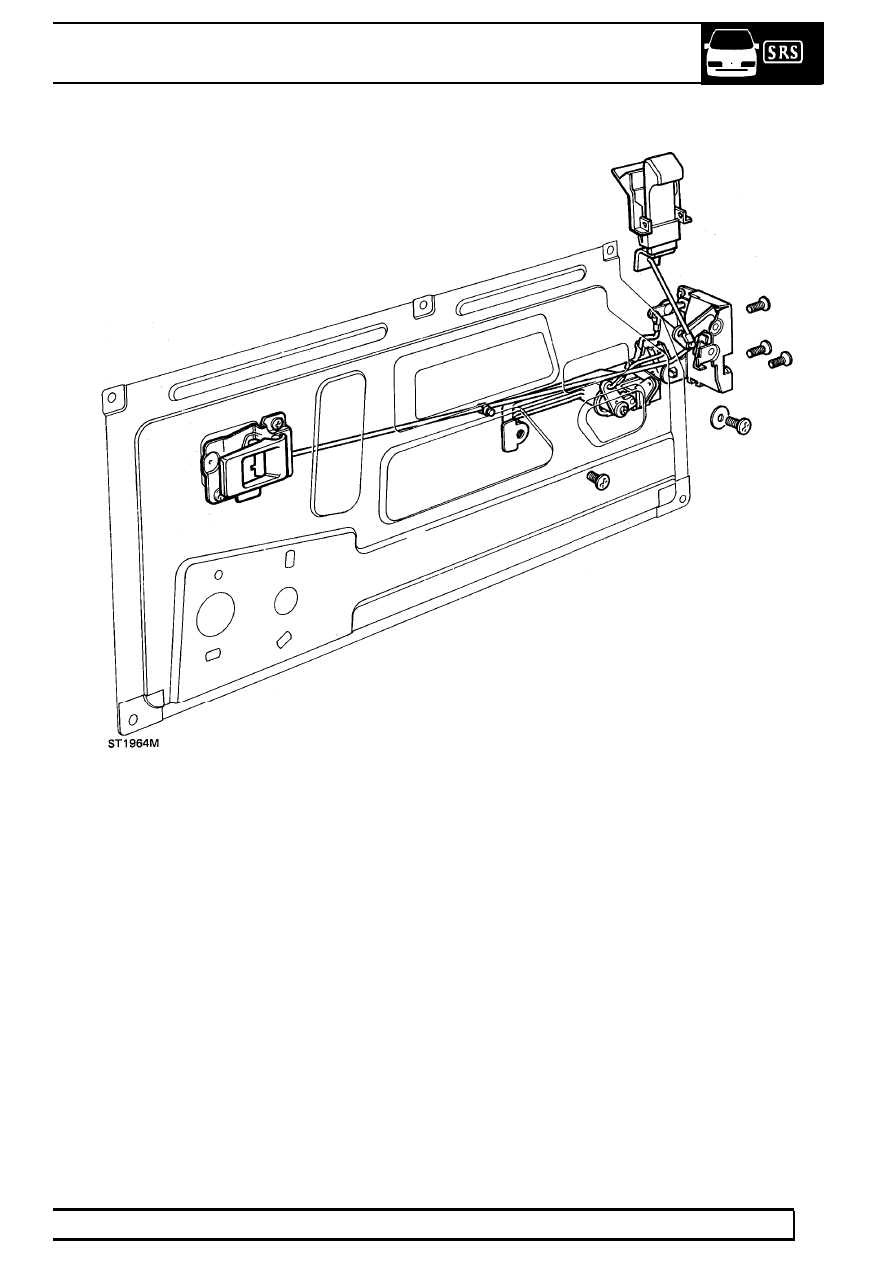

Front door lock mechanism - RH shown
