BRAKES

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

Brakes

Nm

lbf ft

Brake pipe connections to:

- Pressure reducing valve

15

.......................................

11

- Brake calipers

15

.......................................................

11

- Master cylinder

15

......................................................

11

Flexible hoses to calipers

15

.................................................

11

Bleed screws

15

....................................................................

11

Brake caliper to swivel pin housing

82

..................................

60

Brake disc bolts*

73

..............................................................

54

Brake drum screw

25

............................................................

18

Rear propeller shaft flange

46

...............................................

34

Brake drum adjuster bolt

25

..................................................

18

Servo assembly to pedal box

26

...........................................

19

Pedal box to engine bulkhead

25

..........................................

18

Master cylinder to servo

26

...................................................

19

Road wheels

130

....................................................................

95

* Apply Loctite 270 before assembly

WHEELS AND TYRES

1

DESCRIPTION AND OPERATION

TYPES OF WHEEL RIMS AND TYRES

Description

The vehicle is equipped with alloy wheels and
tubeless radial ply tyres.

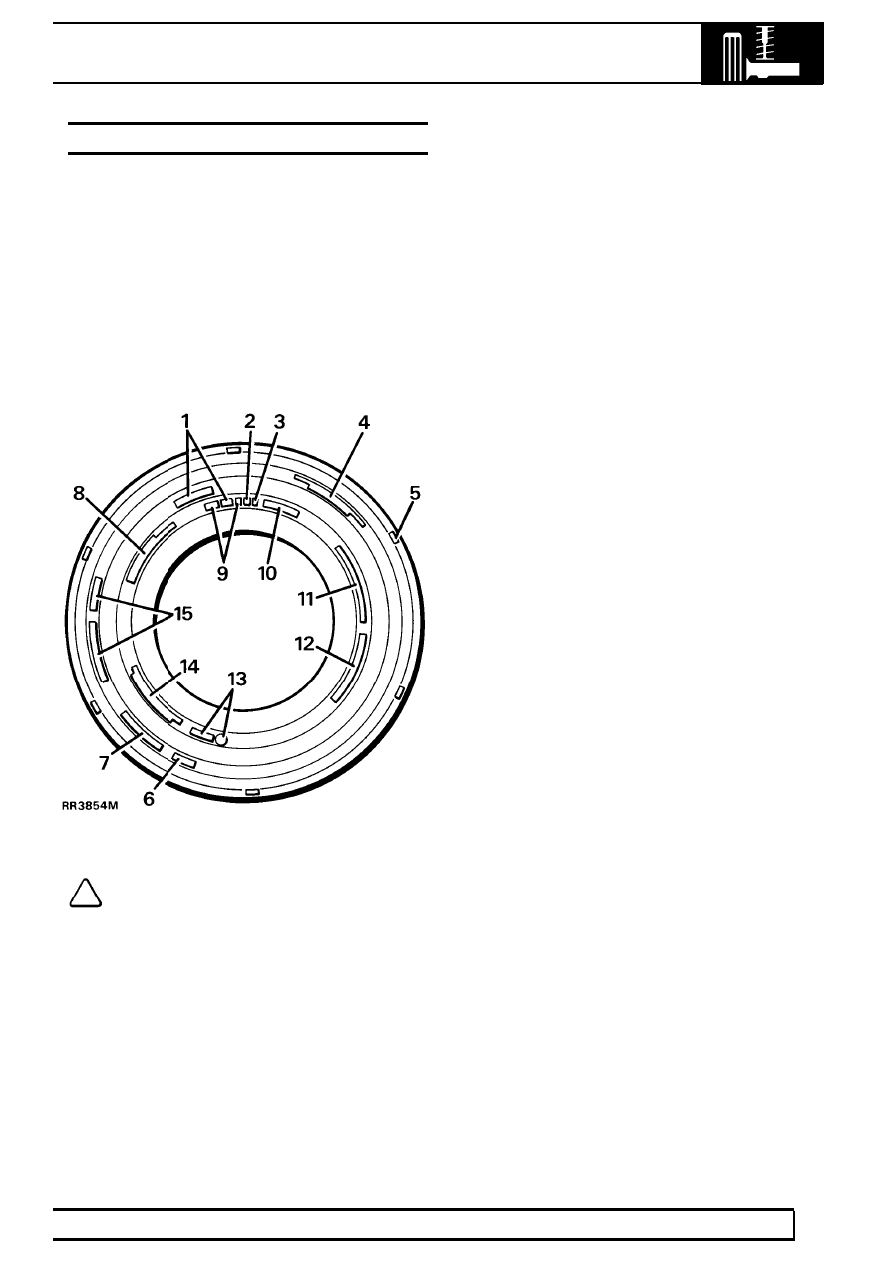

Tyre codes

The writing, codes and numbers moulded into the tyre
wall vary between tyre manufacturers, however most
tyres are marked with the information shown in the
illustrated example.

NOTE: The illustration is an example of the
type of markings moulded into tyres and is
for guidance only. For specific tyre

specifications

See GENERAL SPECIFICATION

DATA, Information, Tyre size and pressures .

1. Type of tyre construction - Radial Ply
2. Load index - 104
3. Speed symbol - S or T
4. USA Tyre quality grading - Tread wear 160

Traction A temperature B

5. Tread wear indicators moulded into tread pattern

are located at intervals around the tyre and
marked by a code - E66 103S6

6. Tyres with ’Mud Snow’ type tread pattern are

marked - M&S

7. Tyre reinforcing mark - Reinforced
8. USA Load and pressure secification -

1260Kg(2778LBS) at 450kPa (65psi)

9. Tyre size - 265/75 R16 All Terrain

10. Type of tyre - TUBELESS
11. Country of manufacture - MADE IN GREAT

BRITAIN

12. USA Compliance symbol and identification -

DOT AB7C DOFF 267

13. European type approval identification - E11

01234

14. Tyre construction - SIDE WALL 2 PLIES

RAYON. TREAD 2 RAYON 2 STEEL

15. Manufacturers brand name/type - TRACTION

PLUS mzx M

WHEELS AND TYRES

1

FAULT DIAGNOSIS

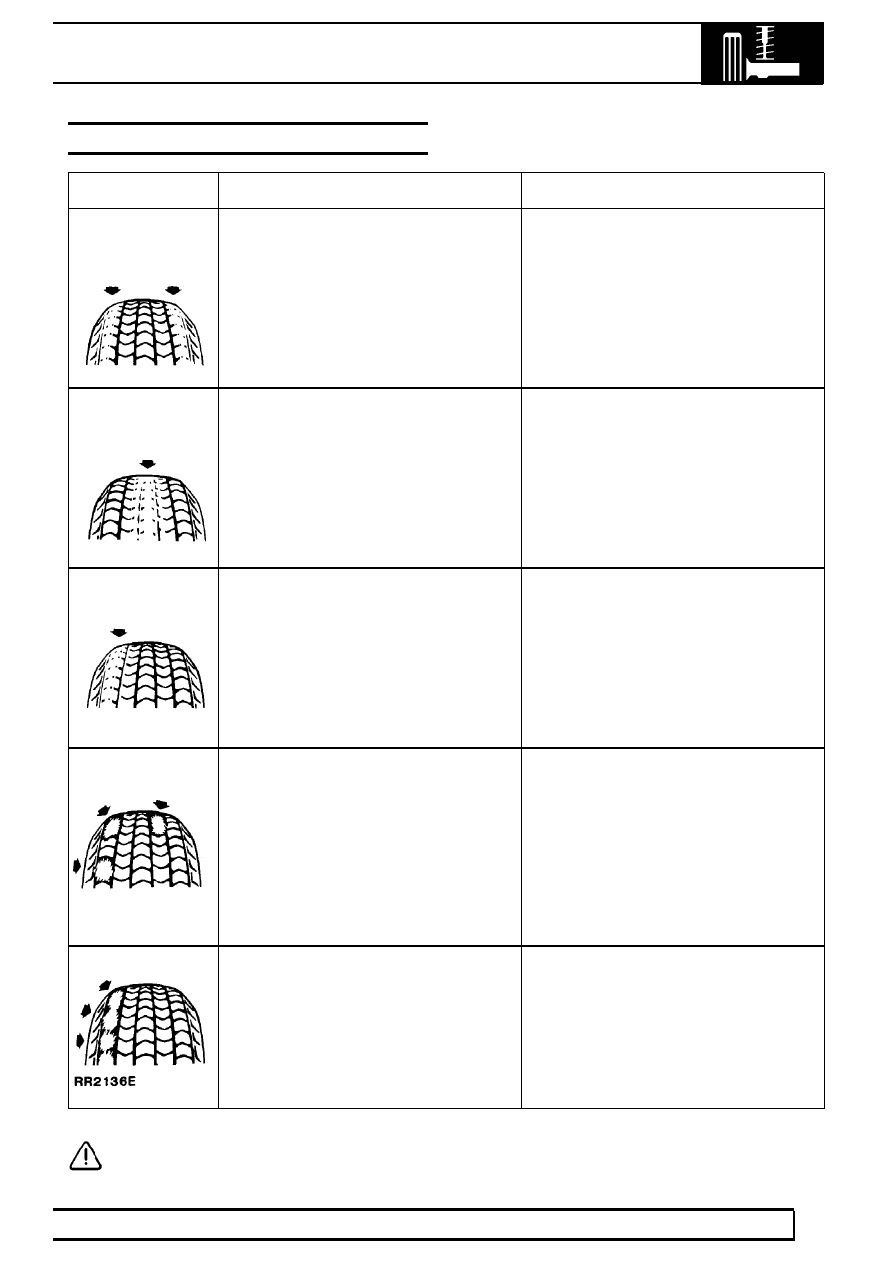

TYRE WEAR CHART

FAULT

CAUSE

REMEDY

Rapid wear at

Tyres under-inflated

Inflate to correct pressure

shoulders

Worn suspension components

Replace worn components

i.e. ball joints, panhard
rod bushes,steering damper

Excessive cornering speeds

Rapid wear at
centre

Tyres over-inflated

Inflate to correct pressure

of tread

Wear at one
shoulder

Track out of adjustment

Adjust track to correct figure

Bent panhard rod

Check and replace worn or damaged
components

Bald spots or tyre

Wheel out of balance

Balance wheel and tyre

cupping

assembly

Excessive radial runout

Check runout and replace tyre
if necessary

Shock absorber worn

Replace shock absorber

Excessive braking

Tyre scalloped

Track out of adjustment

Adjust toe to correct figure

Worn suspension components

Replace as necessary

Excessive cornering speeds

CAUTION: This diagnosis chart is for general guidance only and does not necessarily include
every cause of abnormal tyre wear.

74

WHEELS AND TYRES

2

FAULT DIAGNOSIS

FAULT - SYMPTOMS

Vibration through steering wheel

1. Check tyre pressures.

See Repair, Tyre

Pressures

2. Check condition of tyres.

See Tyre Wear Chart

3. Check front wheel alignment

See STEERING,

Adjustment, Front Wheel Alignment

4. Check wheel balance.

See Repair, Wheel

Balancing

NOTE: In the event that any apparent
vibration is not eliminated at this stage.
See PROPELLER SHAFTS, Fault

diagnosis, Vibration Harshness

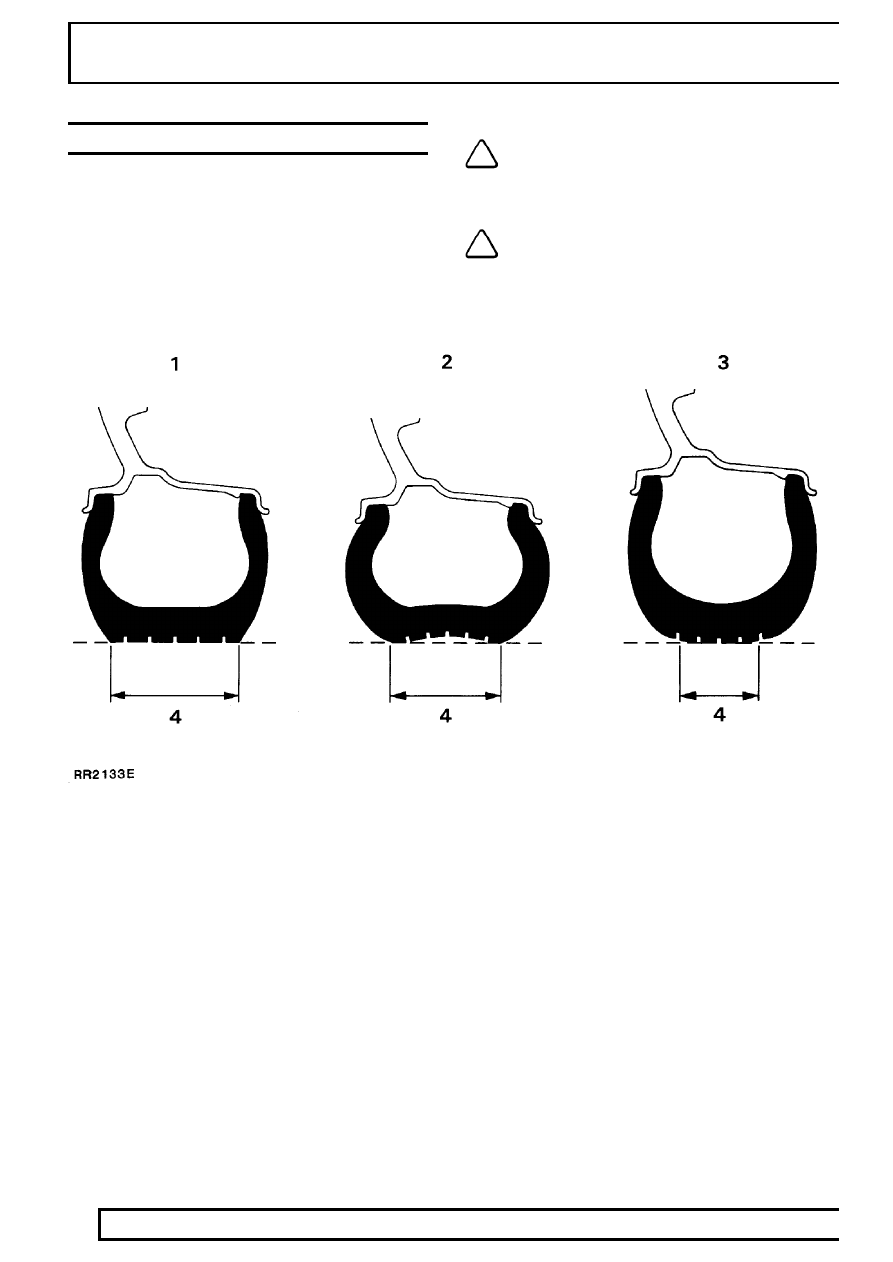

NOTE: Radial ply tyres have a flexible
sidewall, which produces a sidewall bulge
making the tyre appear under-inflated.

This is a normal condition for radial ply tyres. Do
not attempt to reduce this bulge by over-inflating
the tyre.

1. Correct inflation.
2. Under-inflation.
3. Over-inflation.
4. Tread contact with road.
