BRAKES

6

REPAIR

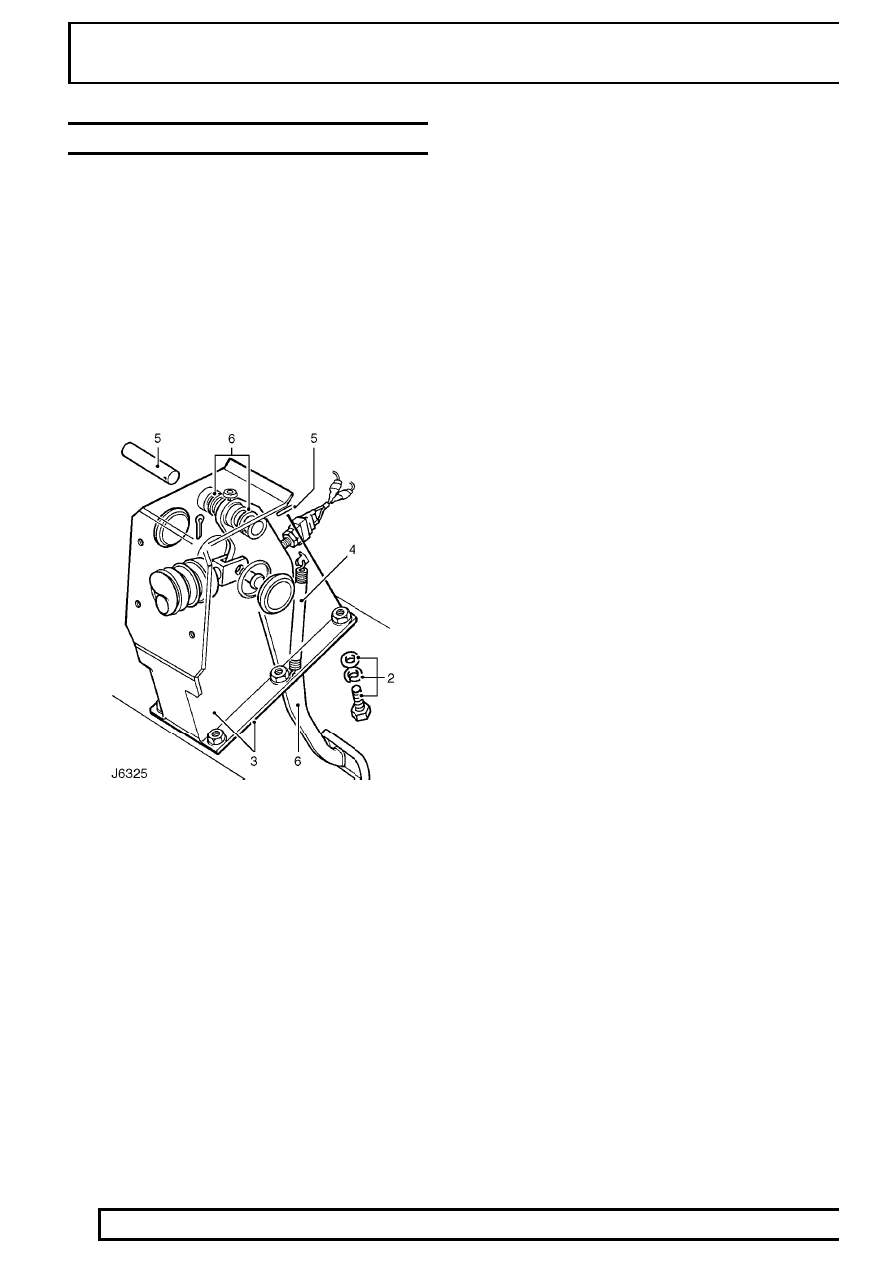

BRAKE PEDAL

Service repair no - 70.35.01 - Brake pedal
Service repair no - 70.35.03 - Pedal box

Remove

1. Remove brake servo assembly.

See Brake

servo assembly

2. Remove 6 bolts securing pedal box to engine

bulkhead.

3. Taking care not damage brake fluid pipes,

remove pedal box assembly and gasket.

4. Release return springs from pedal and pedal box

bosses.

5. Using a suitable punch, drift out retaining pin and

withdraw pedal pivot shaft.

6. Remove brake pedal complete with pivot

bushes.

7. Examine components for wear or damage,

renew as necessary.

8. If it is necessary to fit new pivot bushes, they

must be reamed out to 15,87 mm

±

0,02 mm,

0.625

±

0.001 in after fitment.

Refit

9. Lubricate pedal pivot shaft and bushes with

general purpose grease.

10. Fit pedal to pedal box, insert pivot shaft and

secure with new split pin.

11. Attach return springs to pedal and pedal box

bosses.

12. Fit pedal box and gasket to engine bulkhead.

Tighten fixings to

25 Nm, 18 lbf/ft.

13. Fit brake servo assembly.

See Brake servo

assembly

BRAKES

7

REPAIR

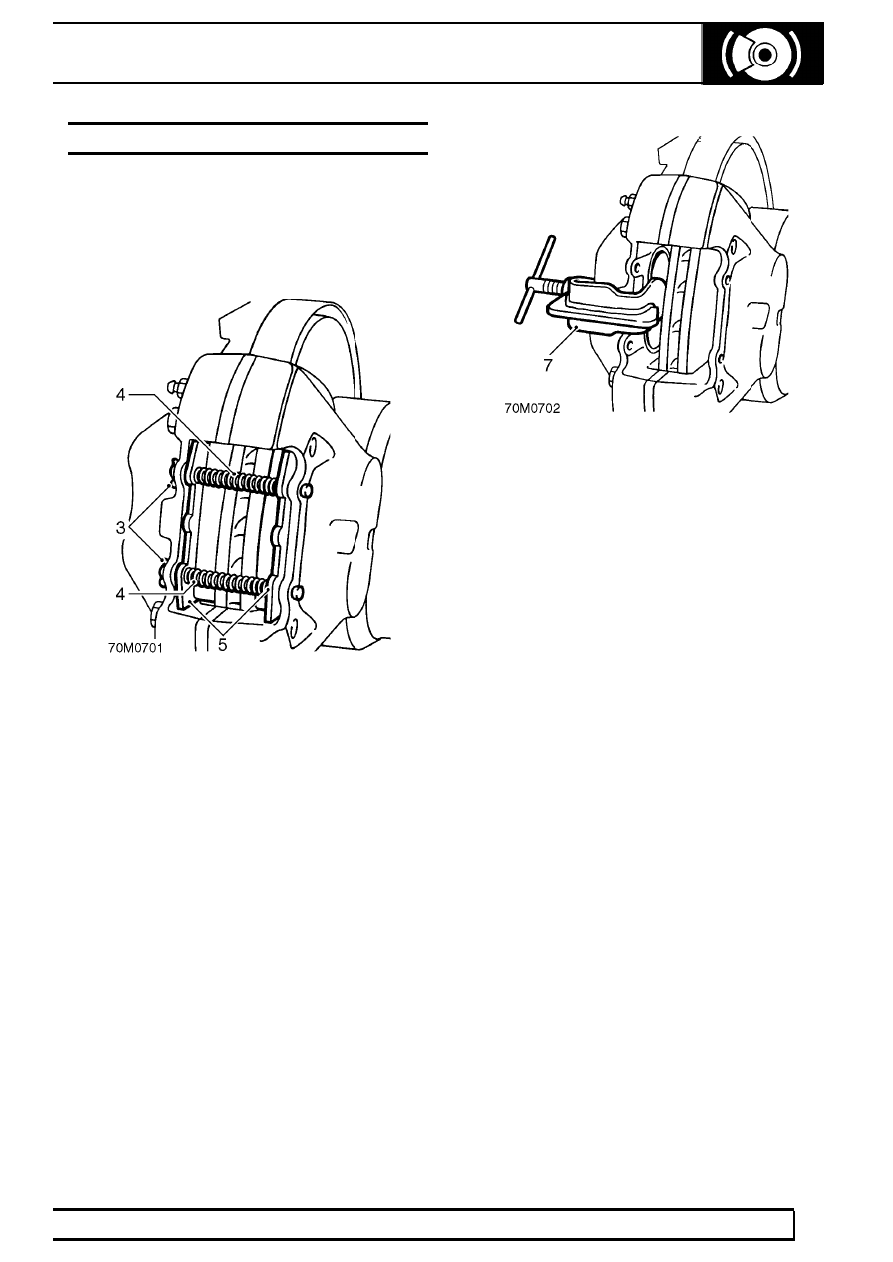

FRONT BRAKE PADS

Service repair no - 70.40.02

Remove

1. Remove front road wheels .
2. Clean exterior of calipers.

3. Remove split [cotter] pin from retaining pins.
4. Remove pad retaining pins and anti-rattle

springs.

5. Remove brake pads.
6. Clean exposed parts of pistons, using new brake

fluid. Wipe away excess with a lint free cloth.

7. Using piston clamp LRT-70-500press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

Refit

8. Fit brake pads.
9. Fit pad retaining pins and anti-rattle springs.

Secure with new split [cotter] pins.

10. Apply service brake pedal several times to locate

pads.

11. Check fluid reservoir. Top-up if necessary, using

correct grade of fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended lubricants and fluids

70

BRAKES

8

REPAIR

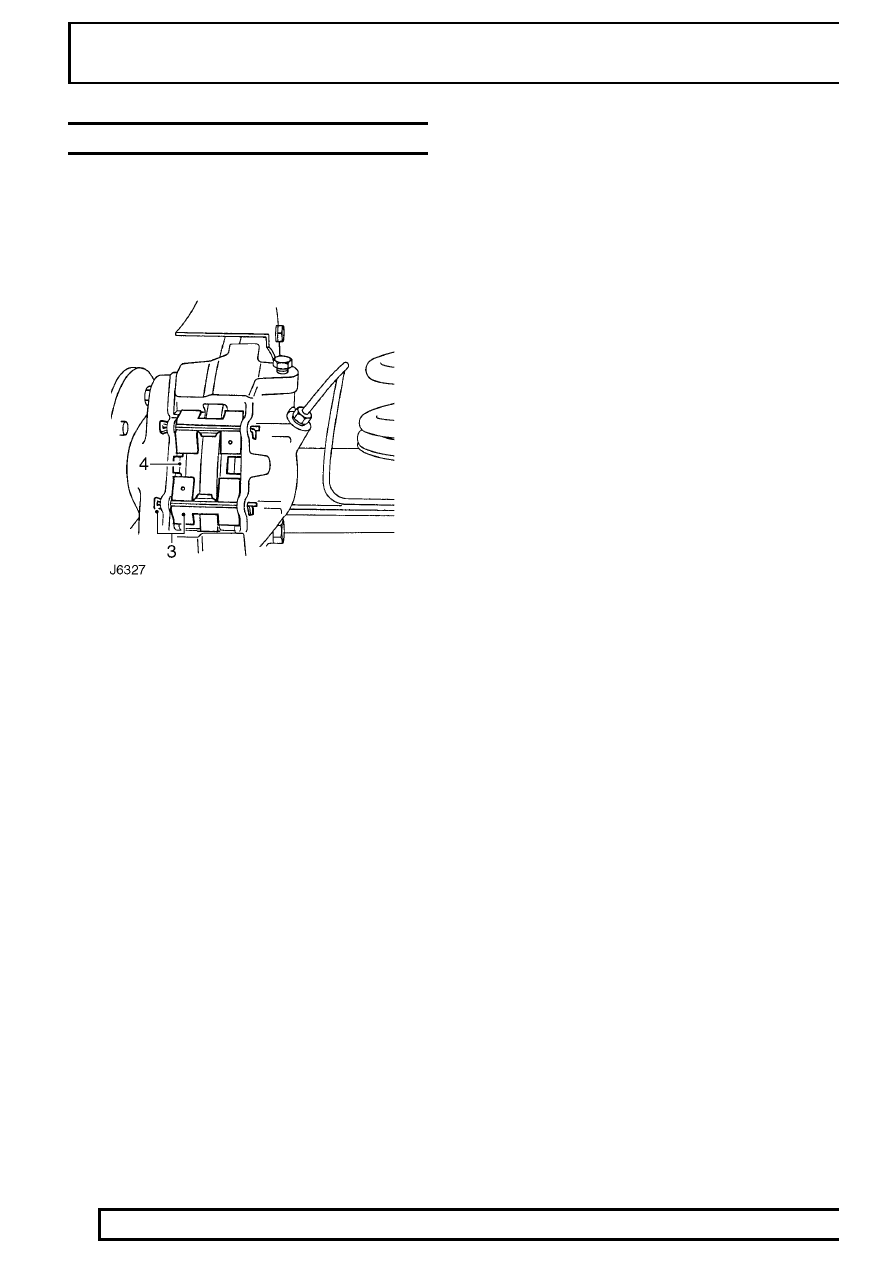

REAR BRAKE PADS

Service repair no - 70.40.03

Remove

1. Remove rear road wheels.
2. Clean exterior of calipers.

3. Remove pad retaining pins and anti-rattle

springs.

4. Remove brake pads.
5. Clean exposed parts of pistons, using new brake

fluid. Wipe away excess with a lint free cloth.

6. Using piston clamp LRT-70-500press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

Refit

7. Insert brake pads.
8. Position pad retaining springs, fit new pins and

spread ends.

9. Apply brake pedal several times to locate pads.

10. Fit road wheels.

130 Nm, 95 lbf ft.

11. Check fluid reservoir, top up if necessary, using

correct grade of fluid

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended lubricants and fluids

BRAKES

9

REPAIR

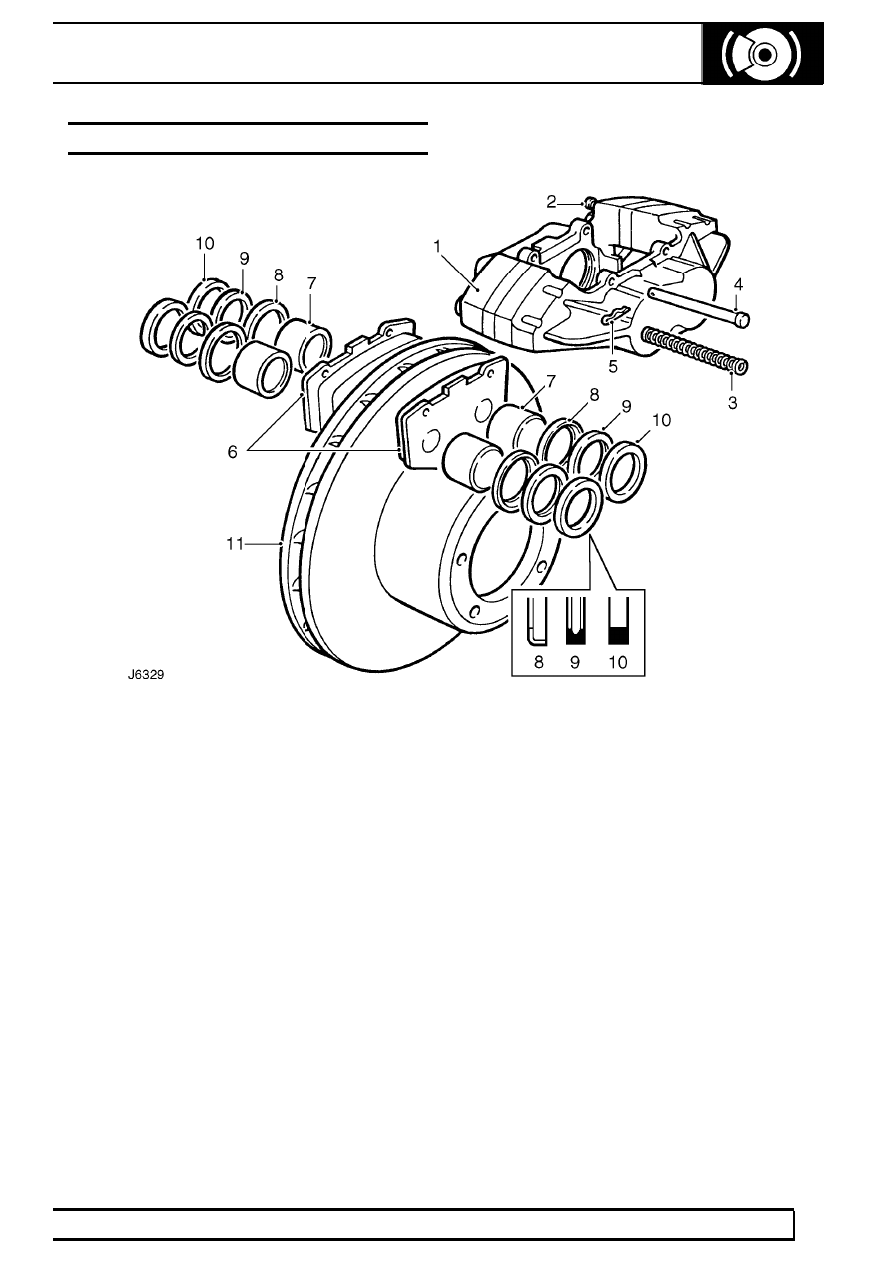

FRONT BRAKE CALIPER ASSEMBLY

Key to caliper

1. Caliper
2. Bleedscrew
3. Anti-rattle springs
4. Pad retaining pins
5. Split [cotter] pin
6. Friction pads

7. Piston
8. Wiper seal retainer
9. Wiper seal

10. Fluid seal
11. Brake disc
