Defender 90 NAS. Manual - part 65

REAR SUSPENSION

3

REPAIR

SUSPENSION LINK - LOWER

Service repair no - 64.35.02.

Remove

1. Site vehicle on a ramp [hoist].
2. Alternatively, support vehicle on stands under

rear axle.

3. Remove lower link rear fixings.

4. Remove mounting bracket fixings at side

member bracket.

5. Remove lower link complete.
6. Remove locknut.
7. Remove mounting bracket from lower link.

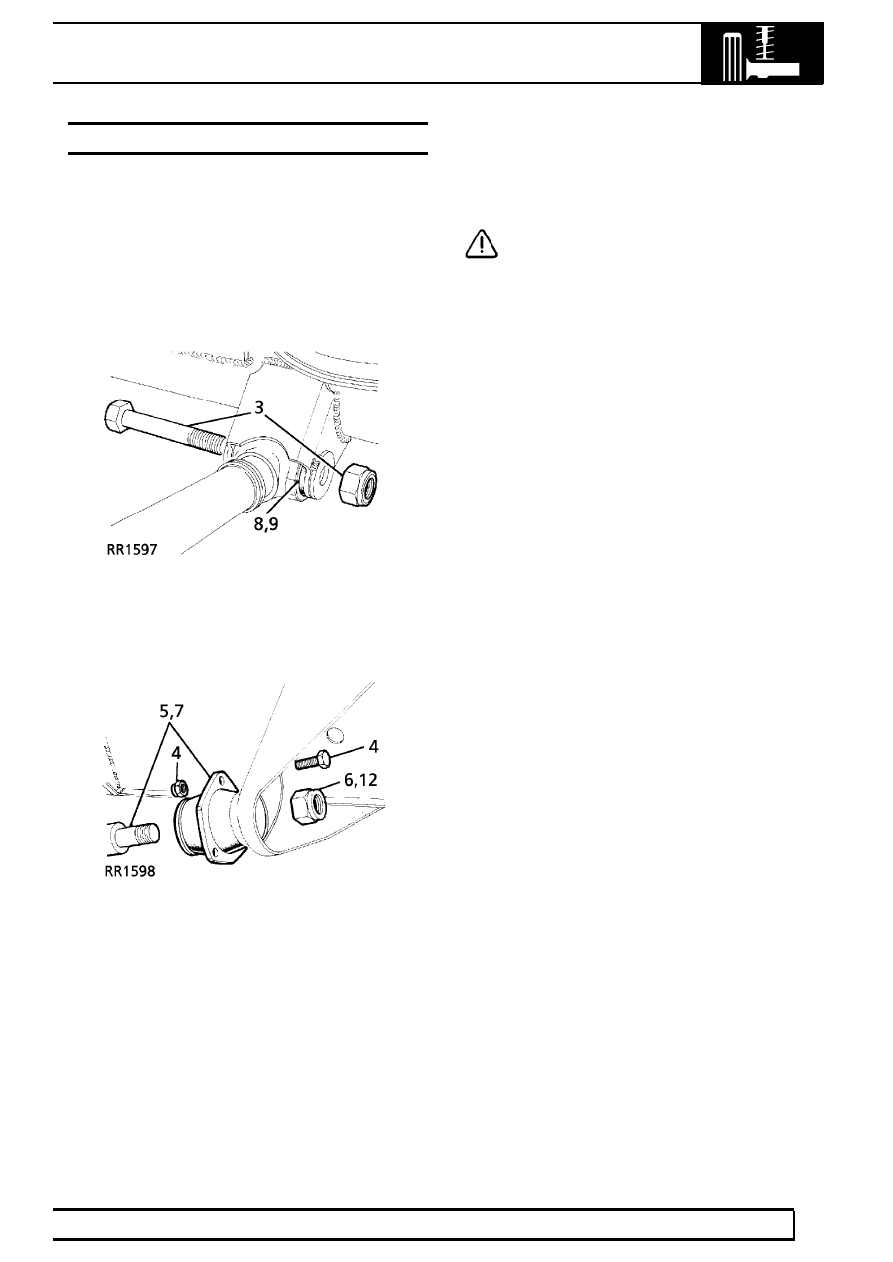

Renew bush

8. Press out rubber bushes.
9. Fit bush centrally in housing.

CAUTION: Apply pressure to outer edge of
bush, and not rubber inner.

Refit

10. Fit mounting rubber to lowerlink.
11. Secure mounting rubber to chassis bracket, but

do not fully tighten locknut.

12. Fit lower link to axle mounting and secure fixing

to

175 Nm, 130 lbf ft.

13. Lower vehicle, allow axle to take up static laden

position, and fully tighten link chassis fixing to
175 Nm, 130 lbf ft.

64

REAR SUSPENSION

4

REPAIR

ANTI-ROLL [SWAY] BAR

Service repair no - 64.35.08

Remove

1. Note for reassembly, position of rubber bushes

on anti-roll [sway] bar.

2. Remove 4 nuts, bolts and washers securing 2

bush straps to chassis mountings.

3. Remove nuts, bolts, washers and rubber bushes

from the ball joint links.

4. Remove anti-roll [sway] bar.

Refit

5. Position rubber bushes on anti-roll [sway] bar. Fit

joint towards axle.

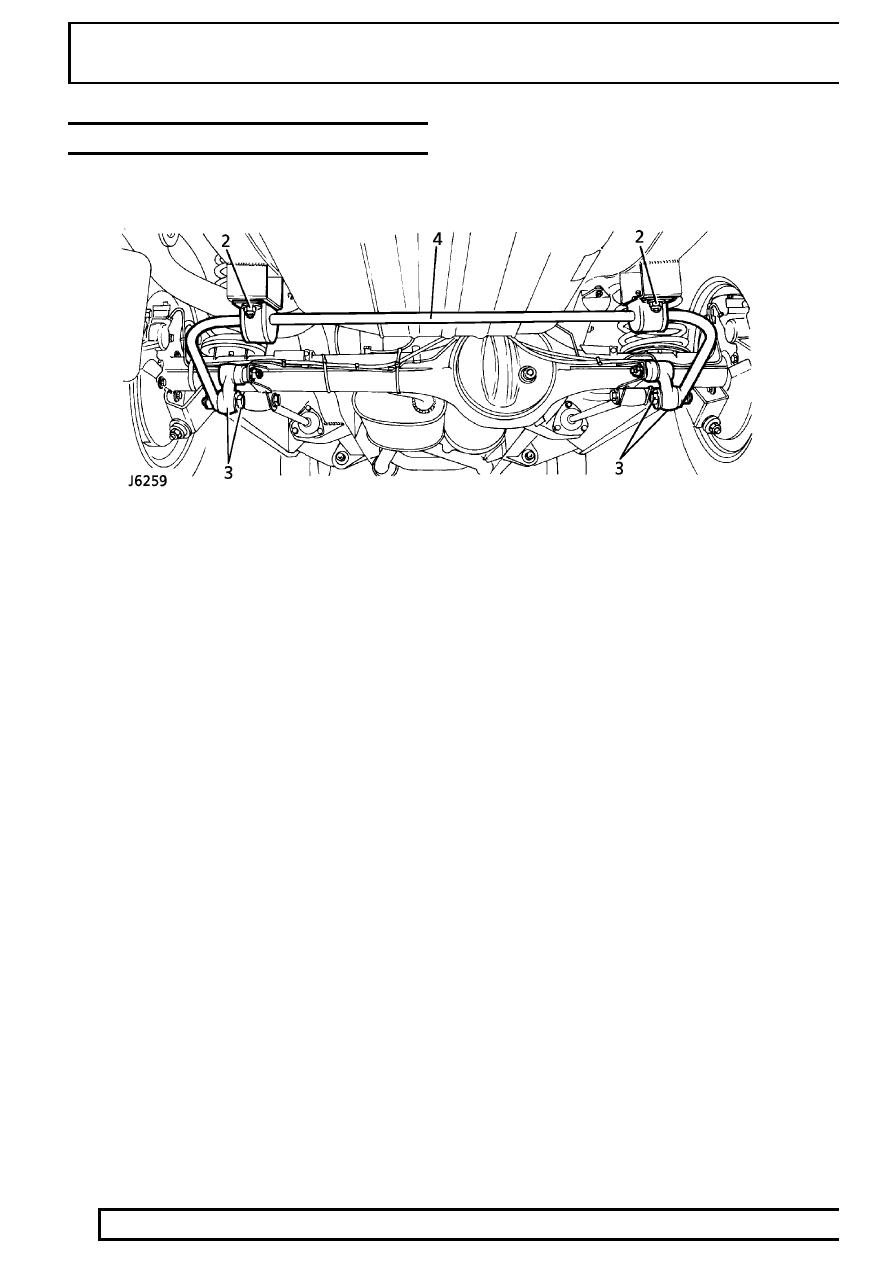

6. Fit anti-roll [sway] bar with 2 straps. Ensure ball

joint link arms point down as shown in J6259.
Loosely fit, bolts, washers and NEW nyloc nuts.

7. Fit bolt, washers and rubber bushes. Fit anti-roll

[sway] bar to ball joint links and tighten to

68Nm,

50 lbf ft .

8. Tighten nuts securing straps to

30Nm, 22 lbf ft.

REAR SUSPENSION

5

REPAIR

ANTI-ROLL [SWAY] BAR BALL JOINT LINKS

Service repair no - 64.35.24.

Remove

1. Remove 2 nuts, bolts, washers and rubber

bushes from ball joint links and lower anti-roll
[sway] bar to clear links.

2. Remove cotter pin and loosen castellated nut a

few turns.

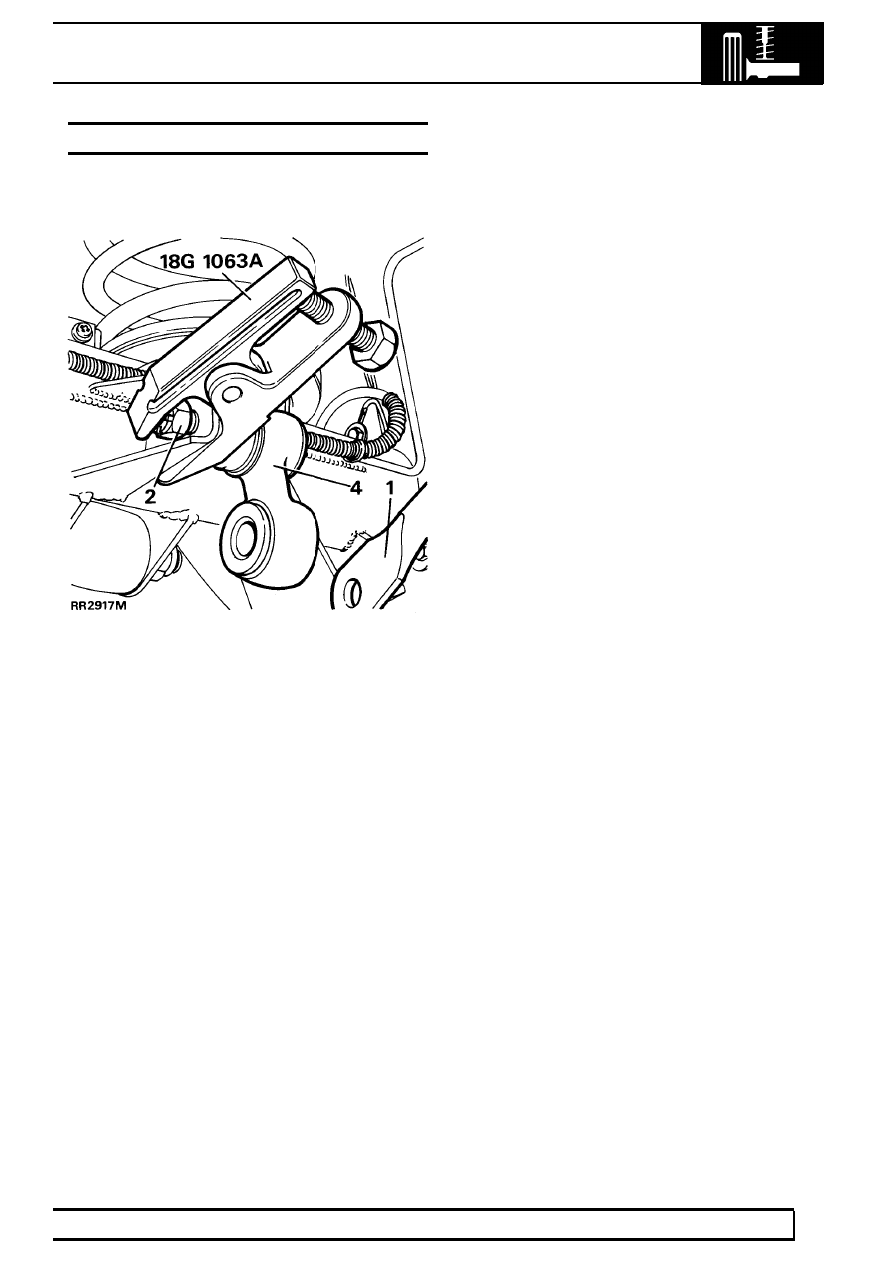

3. Release ball joint using special tool 18G

1063Aas shown.

4. Remove castellated nut and ball joint link.

Refit

5. Fit ball joint link arm and castellated nut. Point

ball joint link arm down as shown. Tighten fixing
to

40 Nm, 30 lbf ft and fit new cotter pin.

6. Align anti-roll bar to ball joint links.
7. Fit bolts, washers and rubber bushes using new

self locking nuts and secure anti-roll [sway] bar
to ball joint links. Tighten to

68Nm, 50 lbf ft .

REAR SUSPENSION

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

Rear Suspension

Nm

lbf ft

Anti-roll [sway] bar:

- Strap nyloc nuts

30

....................................................

22

- Ball link self lock nut

68

..............................................

50

- Castellated nut

40

......................................................

30

Top link to mounting bracket

175

............................................

130

Bottom link to axle

175

............................................................

130

Bottom link to chassis

175

......................................................

130

Top link bracket to rear cross member

47

.............................

35

Shock absorber to axle

37

....................................................

27

Road wheel nuts

130

..............................................................

95
