FRONT SUSPENSION

2

REPAIR

ANTI-ROLL [SWAY] BAR BALL JOINT LINKS

Service repair no - 60.10.04

Remove

1. Raise vehicle on a ramp [hoist].

2. Remove 2 nuts and bolts securing ball joint links

to anti-roll [sway] bar and collect washers and
rubber bushes.

3. Release ball joints using special tool

LRT-57-018.

4. Remove 2 split pins from castellated nuts.
5. Remove 2 castellated nuts.
6. Remove ball joint links.

Refit

7. Fit ball joint links, ensuring they point upwards.
8. Fit castellated nuts and tighten to

40 Nm, 30 lbf

ft.

9. Fit split pins to castellated nuts.

10. Align anti-roll [sway] bar to ball joint links.
11. Fit bolts, washers, rubber bushes, and new lock

nuts securing anti-roll [sway] bar to ball joint
links. Tighten bolts to

68 Nm, 50 lbf ft.

12. Lower vehicle.

PANHARD ROD

Service repair no - 60.10.07

Remove

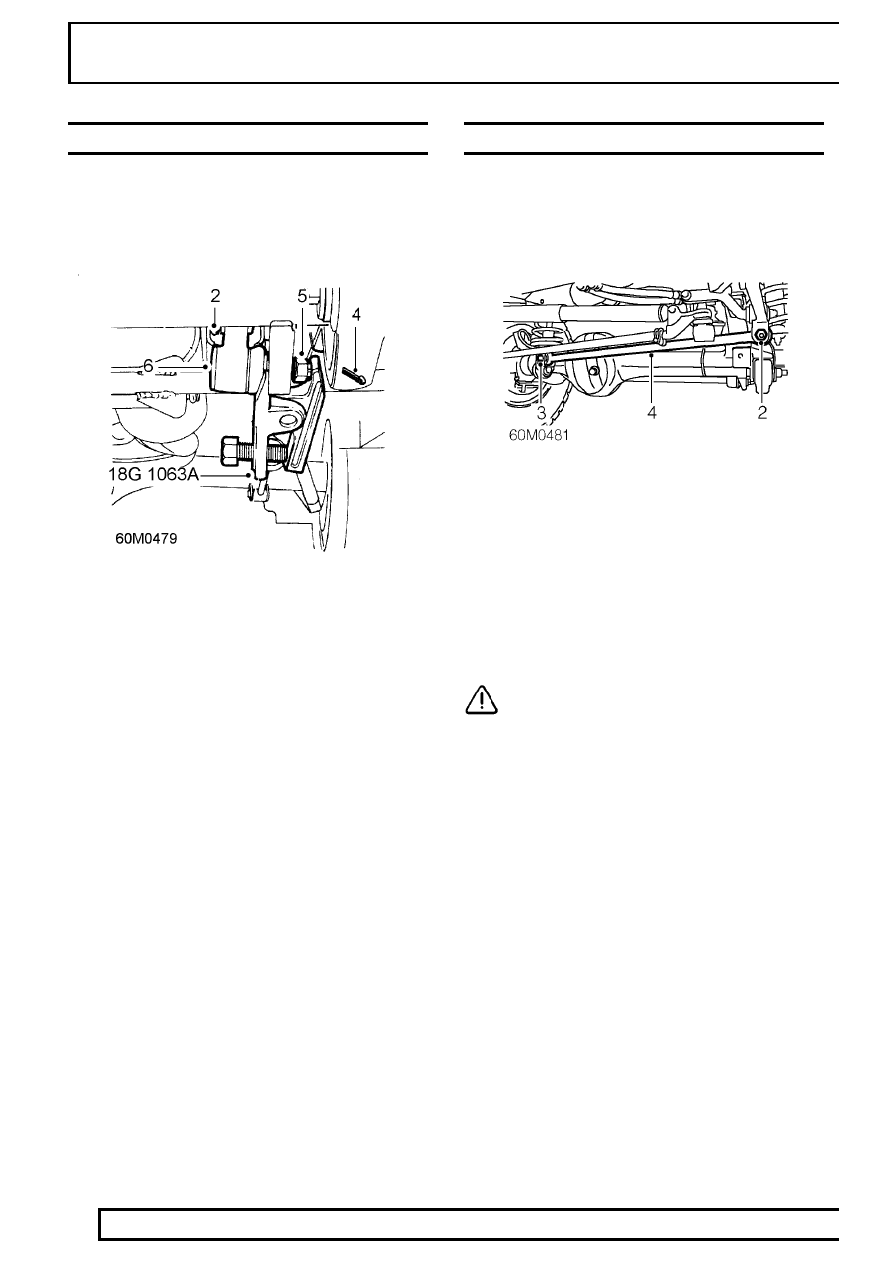

1. Raise vehicle on a ramp [hoist].

2. Remove bolt securing Panhard rod to mounting

arm and collect nut

3. Remove bolt securing Panhard rod to axle

bracket and collect nut.

4. Remove Panhard rod.

Do not carry out further dismantling if component
is removed for access only.

5. Press out flexible bushes.

CAUTION: Ensure pressure is exerted on
outer edge of bush, not rubber inner.

6. Fit replacement bushes.

Refit

7. Position Panhard rod to axle bracket and

mounting arm.

8. Fit nut and bolt securing Panhard rod to axle

bracket and tighten to

88 Nm, 65 lbf ft.

9. Fit nut and bolt securing Panhard rod to

mounting arm and tighten to

88 Nm, 65 lbf ft.

10. Lower vehicle.

FRONT SUSPENSION

3

REPAIR

RADIUS ARM

Service repair no - 60.10.16

Remove

1. Raise front of vehicle.

WARNING: Support on safety stands.

2. Remove road wheel(s).
3. Raise front of vehicle and support axle.

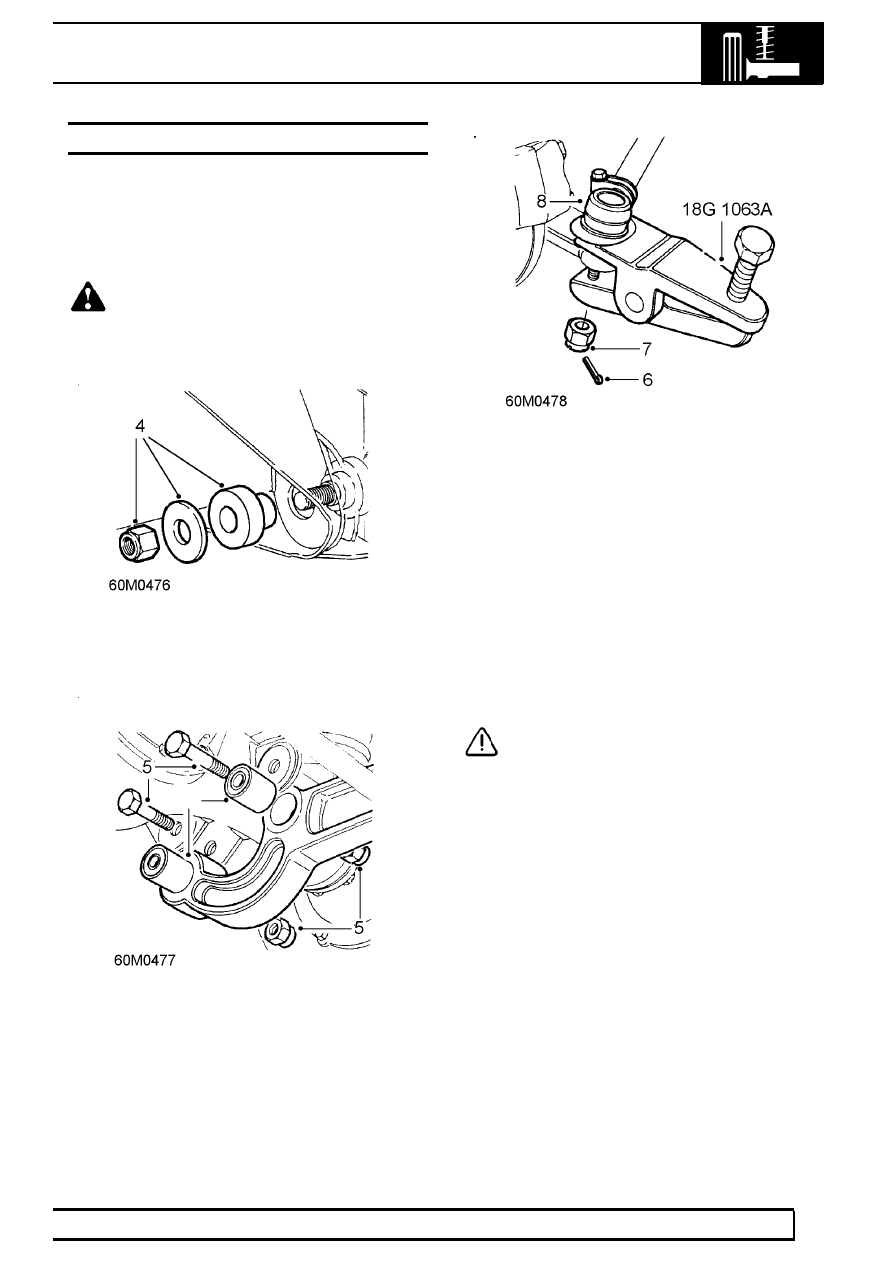

4. Remove nut securing radius arm to chassis side

member and collect washer and rubber bush.

5. Remove 2 bolts securing radius arm to axle and

collect nuts.

6. Remove split [cotter] pin from castellated nut

securing track rod to swivel hub.

7. Remove castellated nut securing track rod to

swivel hub.

8. Using special tool LRT-57-018release track rod

from swivel hub.

9. Move track rod aside.

10. Lower front of radius arm to clear axle and

remove from vehicle.

Do not carry out further dismantling if component
is removed for access only.

11. Press out bushes from radius arm.

CAUTION: Ensure pressure is exerted on
outer edge of bushes, and not rubber
inner.

12. Press in replacement bushes.

Refit

13. Position radius arm to vehicle.
14. Loosely fit bolts securing radius arm to axle.
15. Connect track rod to swivel hub.
16. Fit and tighten castellated nut securing track rod

to swivel hub to

40 Nm, 30 lbf ft.

17. Fit new split [cotter] pin to castellated nut.
18. Tighten nuts securing radius arm to axle to

197

Nm, 145 lbf ft.

19. Fit rubber bush and washer to radius arm.
20. Fit and tighten nut securing radius arm to

chassis member to

175 Nm, 130 lbf ft.

21. Remove jack from under axle.
22. Fit road wheel.
23. Remove stand(s) and lower vehicle.

60

FRONT SUSPENSION

4

REPAIR

FRONT SHOCK ABSORBER

Service repair no - 60.30.02.

Remove

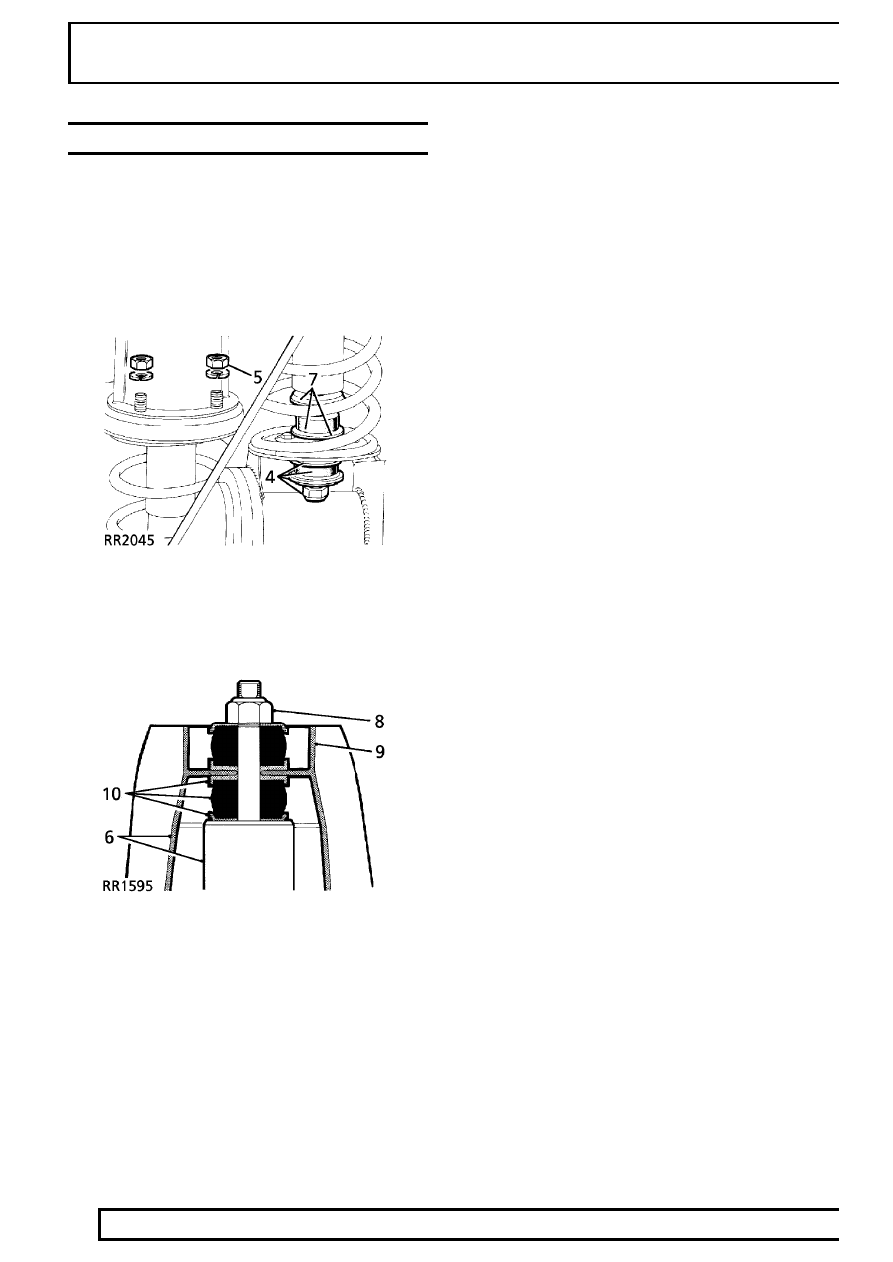

1. Loosen road wheel retaining nuts.
2. Support chassis on stands and remove road

wheel.

3. Support axle weight with jack.

4. Remove shock absorber lower fixing and

withdraw cupwasher, rubber bush and seating
washer.

5. Remove four shock absorber bracket fixings.

6. Withdraw shock absorber and bracket complete.
7. Withdraw lower seating washer, rubber bush and

cupwasher.

8. Remove fixings, shock absorber to mounting

bracket.

9. Withdraw mounting bracket.

10. Lift off top seating washer, rubber bush and

cupwasher.

Refit

11. Assemble shock absorber components.
12. Position shock absorber, complete with bracket

and secure with 4 fixings.

13. Secure shock absorber lower fixing.
14. Fit road wheel, remove chassis stands and jack.

FRONT SUSPENSION

5

REPAIR

FRONT ROAD SPRING

Service repair no - 60.20.11.

Remove

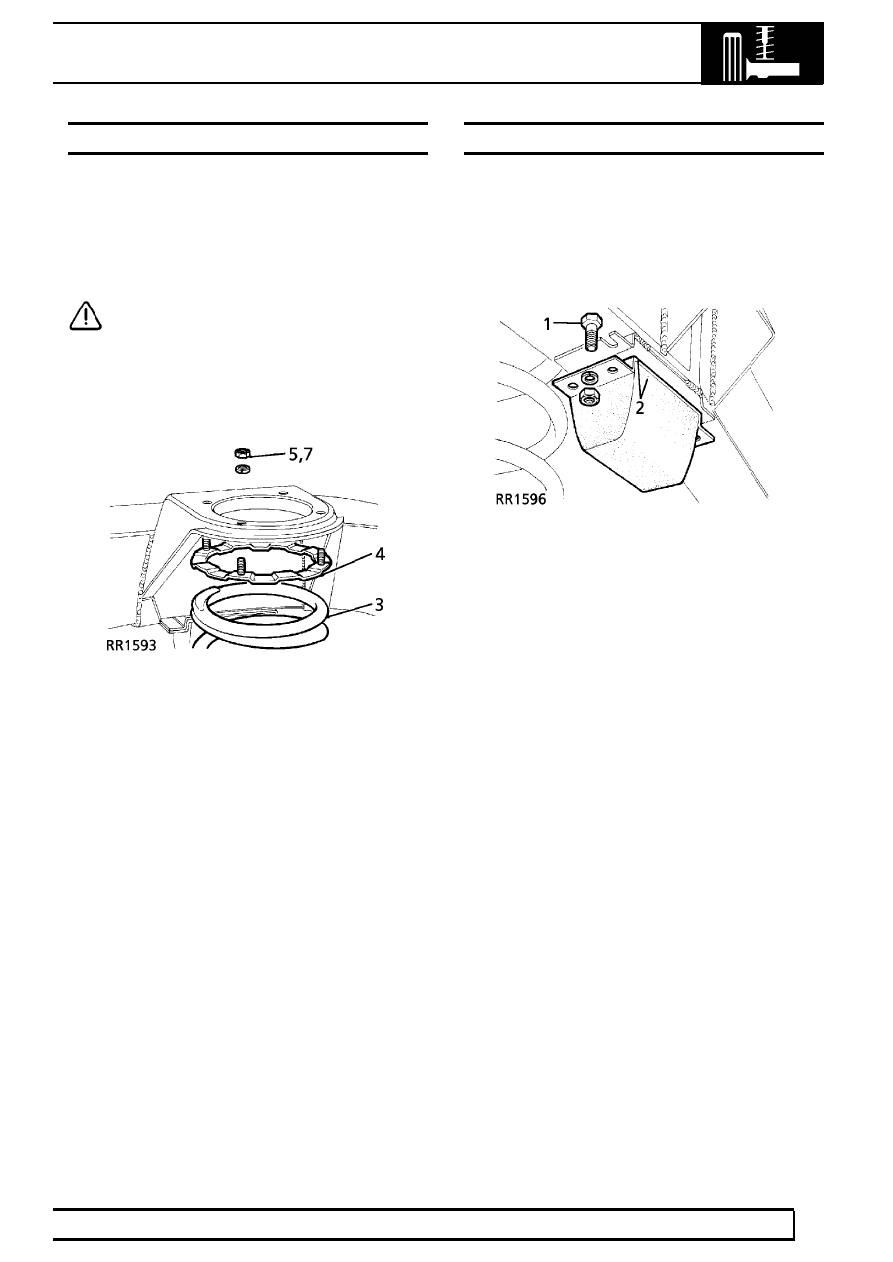

1. Remove front shock absorber.

See Front

shock absorber

CAUTION: Avoid over stretching brake
hoses. If necessary loosen hose connector
locknuts to allow hoses to follow axle.

2. Lower axle sufficient to free road spring.
3. Withdraw road spring.
4. Withdraw shock absorber bracket securing ring.

Refit

5. Fit shock absorber bracket retaining ring. Retain

in position with a nut.

6. Position road spring and raise axle.
7. Remove nut retaining securing ring.
8. Fit front shock absorber.

See Front shock

absorber

BUMP STOP

Service repair no - 60.30.10.

Remove

1. Remove fixings.
2. Remove bump stop.

Refit

3. Position bolts in slots in chassis brackets.
4. Fit bump stop, secure with washers and nuts.
