STEERING

3

REPAIR

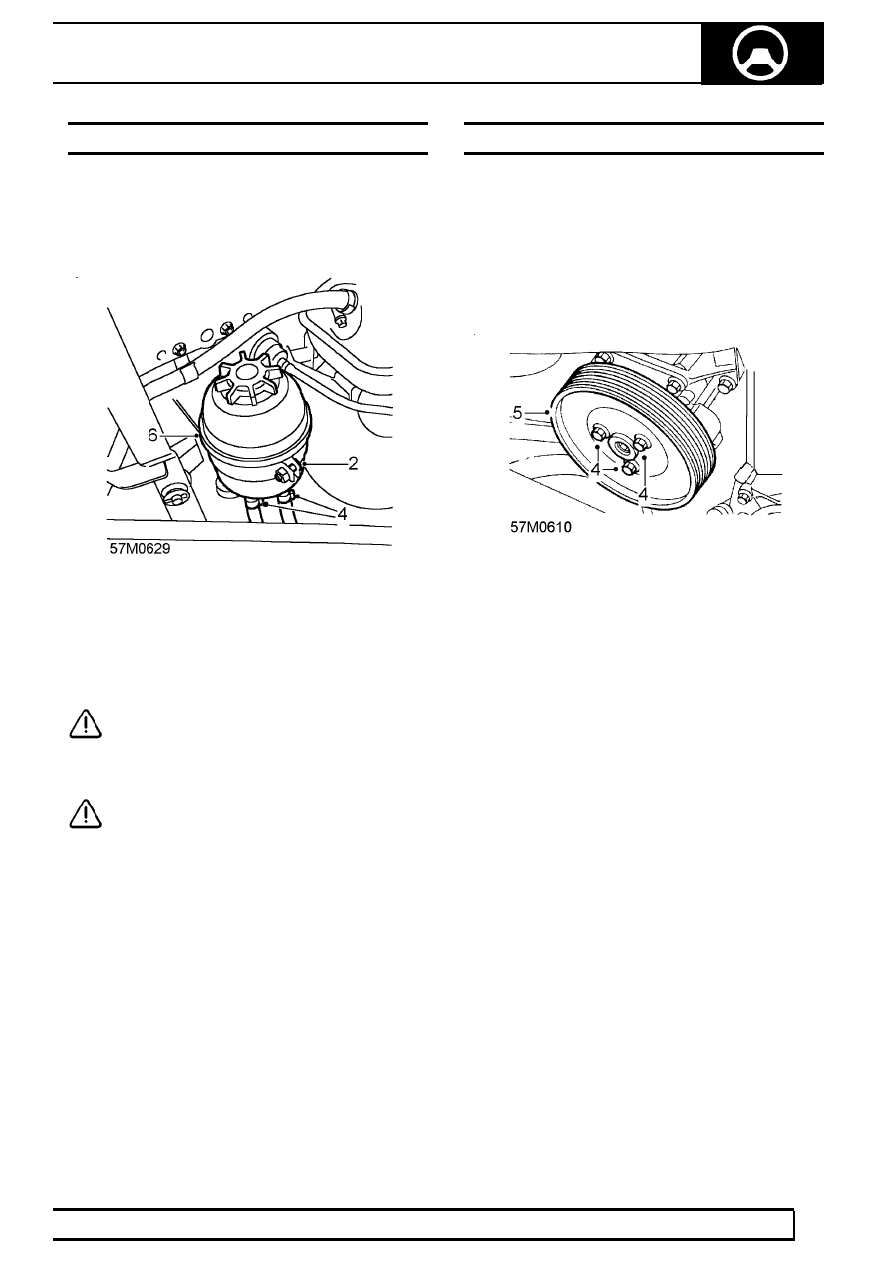

POWER STEERING FLUID RESERVOIR

Service repair no - 57.15.08

Remove

1. Position container to collect any fluid spillage.

2. Loosen mounting bracket clamp bolt.
3. Raise reservoir from mounting bracket to gain

access to hose clips.

4. Loosen 2 clips securing hoses to fluid reservoir.
5. Disconnect hoses from fluid reservoir.

CAUTION: Plug the connections.

6. Remove reservoir.

CAUTION: Discard fluid drained from
system. Do not allow fluid to contact paint
work. If spilled, remove fluid and clean

area with warm water.

Refit

7. Position fluid reservoir and connect hoses.
8. Tighten clips securing hoses to fluid reservoir.
9. Fit reservoir to mounting bracket and tighten

clamp bolt to

3 Nm, 2 lbf ft.

10. Bleed power steering system.

See power

steering system - bleed

11. Remove container.

POWER STEERING PUMP

Service repair no - 57.20.14

Remove

1. Disconnect battery negative lead.
2. Remove drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

3. Position container to collect any fluid spillage.

4. Using an Allen key to restrain PAS pump pulley,

remove 3 bolts securing pulley to pump.

5. Remove PAS pump pulley.

57

STEERING

4

REPAIR

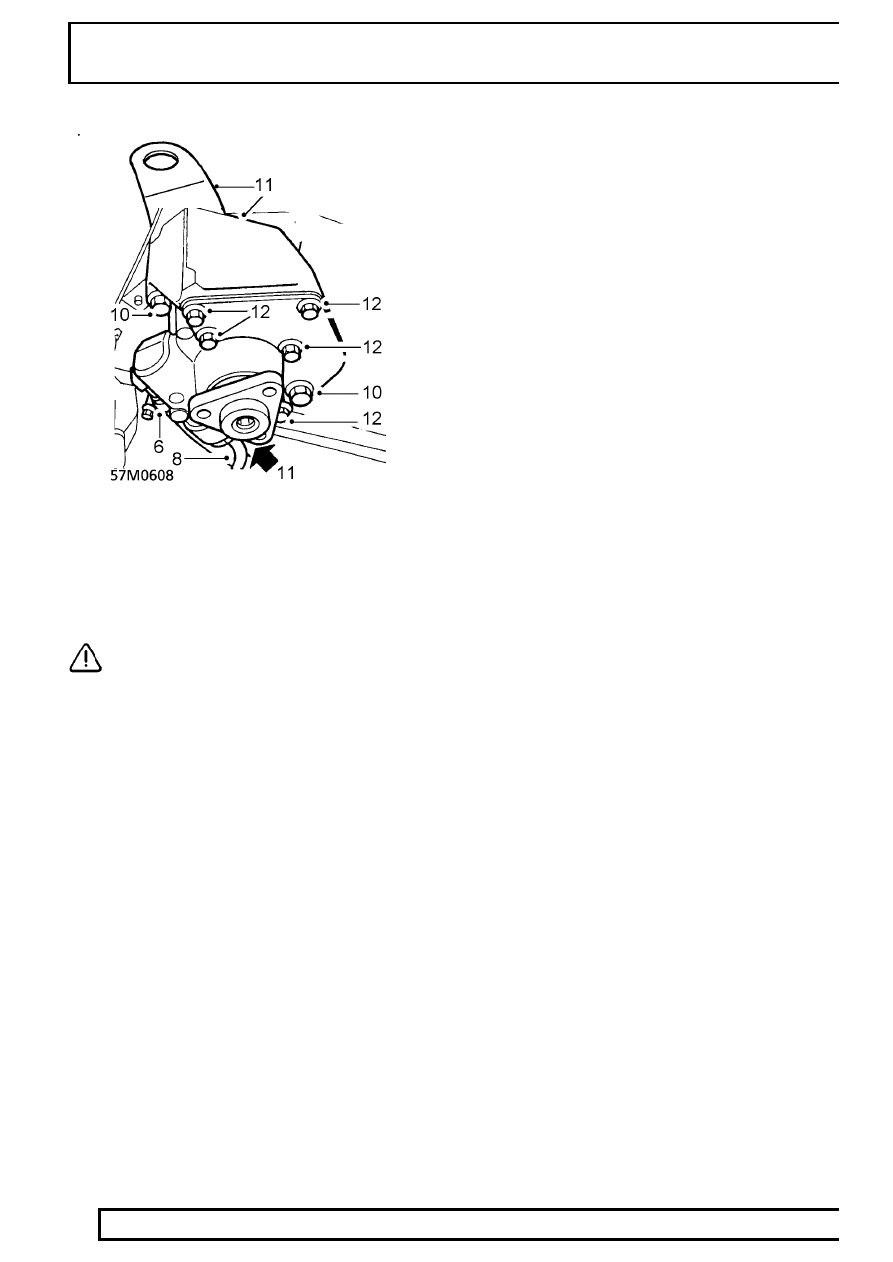

6. Loosen clip securing PAS hose to pump.
7. Disconnect hose from pump.
8. Loosen union securing PAS pipe to pump.
9. Disconnect PAS pipe from pump.

CAUTION: Plug the connections.

10. Remove 3 bolts securing PAS pump to engine.
11. Remove PAS pump and collect engine lifting

bracket.

Do not carry out further dismantling if component
is removed for access only.

12. Remove 5 bolts securing clamping bracket to

pump.

13. Remove clamping bracket from pump and fit to

new pump.

14. Tighten bolts securing clamping bracket to pump

to

9 Nm, 7 lbf ft.

Refit

15. Clean mating faces of PAS pump and engine.
16. Fit PAS pump and engine lifting bracket to

engine.

17. Fit and tighten bolts securing PAS pump to

engine to

35 Nm, 26 lbf ft.

18. Remove plugs.
19. Connect PAS pipe to pump and tighten union to

20 Nm, 15 lbf ft.

20. Connect PAS hose to pump and secure with clip.
21. Position pulley to PAS pump.
22. Coat threads of PAS pump pulley bolts with

Loctite 242.

23. Restrain pulley using Allen key and tighten bolts

to

10 Nm, 7 lbf ft.

24. Fit drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

25. Reconnect battery negative lead.
26. Bleed power steering system.

See Adjustment,

power steering system - bleed

27. Remove container.

STEERING

5

REPAIR

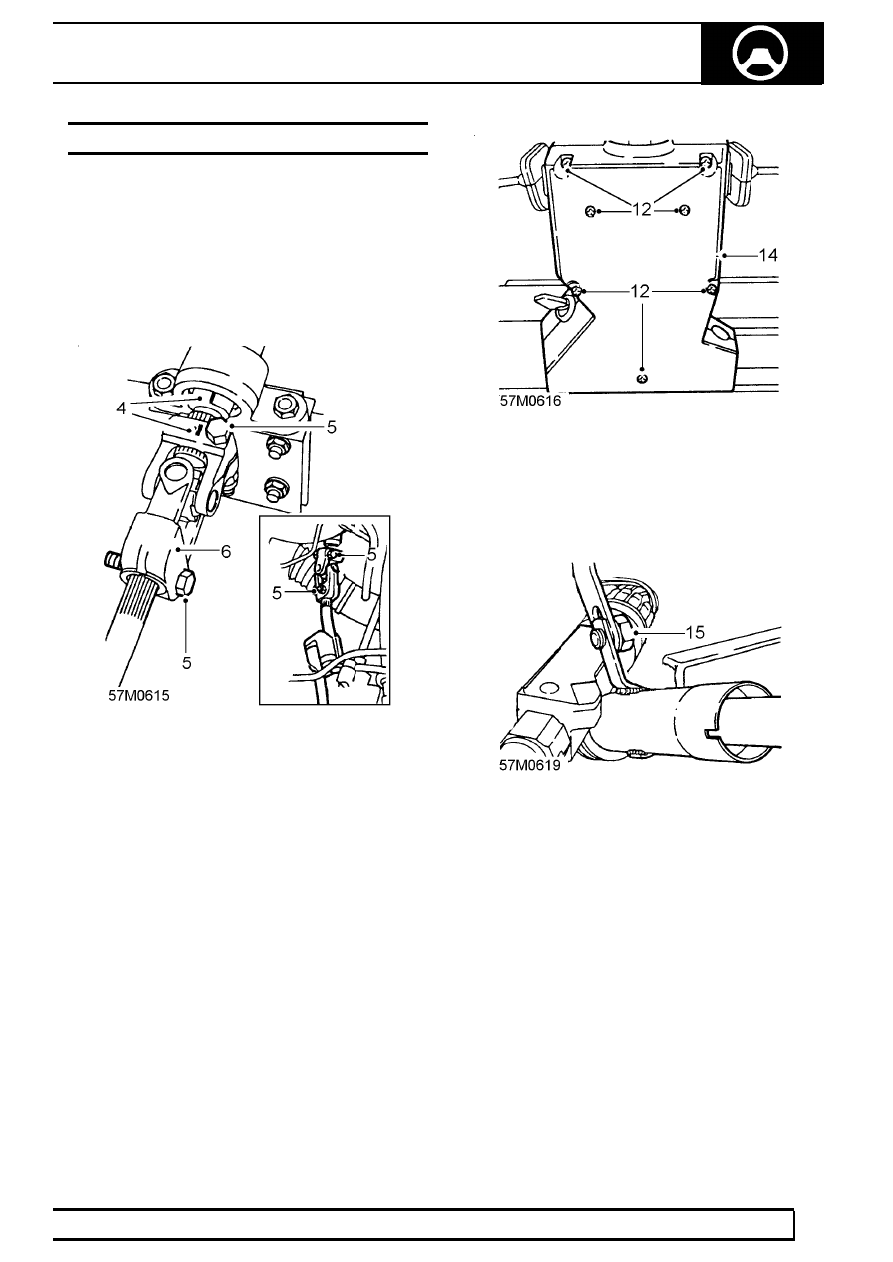

STEERING COLUMN

Service repair no - 57.40.01

Remove

1. Loosen clip securing air inlet hose to MAF

sensor.

2. Loosen clip securing air inlet hose to plenum

chamber.

3. Remove air inlet hose.

4. Mark relationship of top universal joint to

steering column and shaft.

5. Remove 2 bolts from top universal joint.
6. Remove steering shaft top universal joint.
7. Remove centre pad from steering wheel.
8. Remove nut securing steering wheel to column

and collect washer.

9. Using tools LRT-57-014 and LRT-57-015,

remove steering wheel from column.

10. Disconnect battery negative lead.
11. Remove instrument panel.

See

INSTRUMENTS, Repair, instrument panel

12. Remove 7 screws securing nacelle to steering

column.

13. Remove top half of nacelle.
14. Release bottom half of nacelle from indicator

and light stalk grommets and remove.

15. Remove bolt securing steering column to upper

mounting bracket.

57

STEERING

6

REPAIR

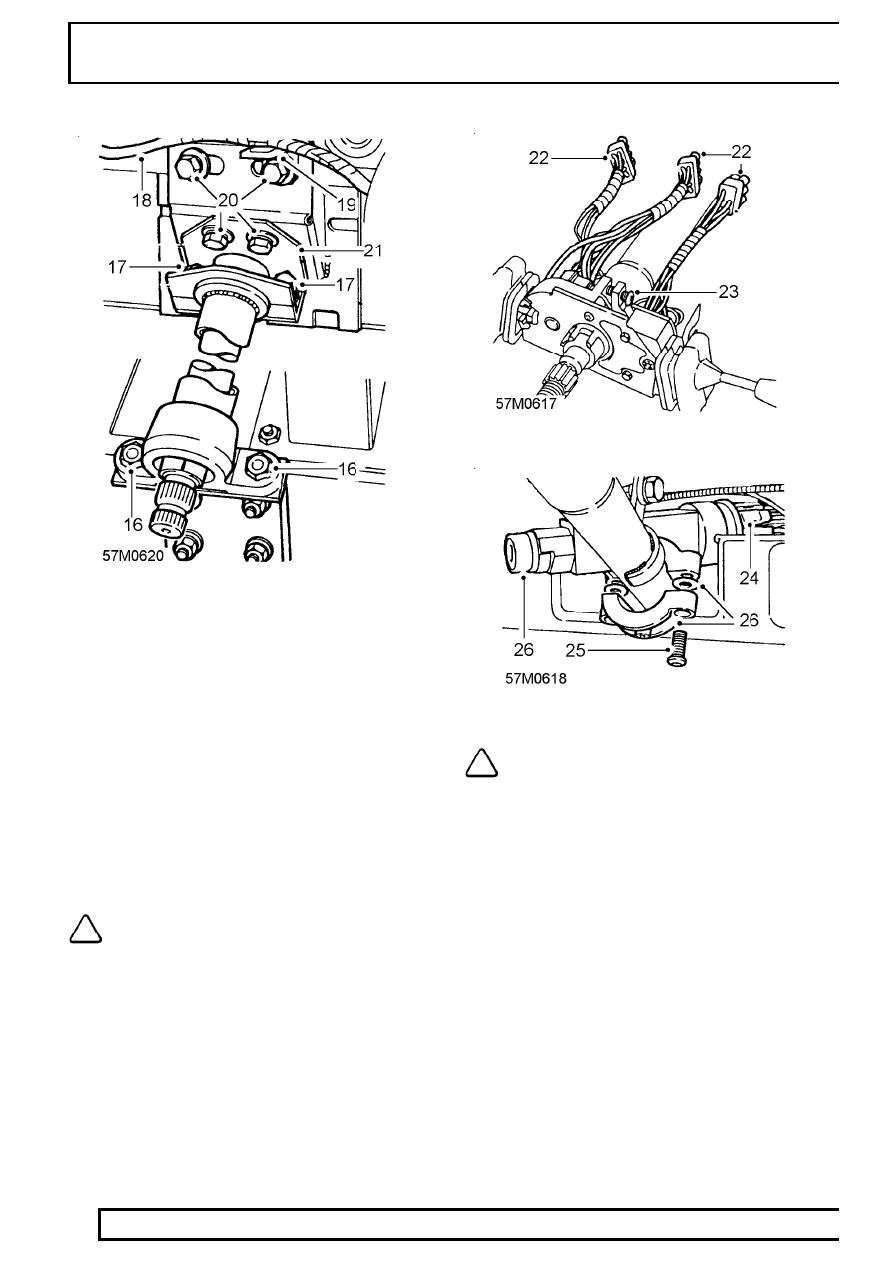

16. Remove 2 lower bolts securing steering column

to body.

17. Remove 2 upper clamping bolts and collect

clamp and rubber.

18. Release harness from clip on column upper

mounting bracket.

19. Release clip from column upper mounting

bracket.

20. Remove 4 bolts securing column upper

mounting bracket.

21. Remove upper mounting bracket.
22. Disconnect 3 multiplugs from rear of switch

pack.

23. Loosen screw and remove switch pack.
24. Disconnect multiplug and 6 Lucars from ignition

switch.

NOTE: Note the positions of the Lucar
connections to the ignition switch.

25. Drill out 2 shear bolts securing ignition barrel to

steering column.

26. Remove ignition barrel and collect washers.
27. Remove brake pedal.

See BRAKES, Repair,

brake pedal

28. Remove steering column and upper mounting

bracket from vehicle.

NOTE: The steering column is a non
serviceable component and can only be
replaced as a complete assembly.

Refit

29. Manoeuvre steering column into position in

vehicle.

30. Fit brake pedal.

See BRAKES, Repair, brake

pedal

31. Position ignition barrel to steering column and

rotate inner shaft to line up slot with barrel
plunger.

32. Position barrel clamp to steering column and

secure with shear bolts. Evenly tighten bolts, but
do not shear them.

33. Temporarily fit steering wheel and operate

switch and lock mechanism several times to
ensure it functions correctly.
