DISMANTLE

TRANSMISSION

Ensure  that  t h e  gearbox

oil

has  been  drained.

2.

Position  gearbox  o n  a  bench  and  support with

a  suitable  block

of

timber.

3.  Remove  the  four  bolts  and  detach  the

L.H.

mounting  bracket.
Remove  the  eight  bolts,  four  forward  facing
and  four

facing  and  withdraw  the

extension  housing  and  gasket.

5.

Fit  t h e   locally  manufactured  stand  t o   the

.

gearbox  and  secure  with

two  bolts,  nuts,

spring

plain  washers.

6 .

Adjust  t h e   stud  under  t h e   gearbox  case  as
necessary

so

that  it  just  contacts  t h e   case  t o

provide support.

7.  Secure t h e  gearbox  and  stand  in

a

vice.

8.  Remove  t h e   six  bolts

and

withdraw  t h e

bell

housing  complete  with  clutch  release  lever,
sleeve and  thrust  bearing from  t h e  gearbox.

9.  Remove  t h e

bell

housing  gasket.

Bias

spring  housing and gear iever.

1.

Remove  the  four  bolts  and  lift  the  bias  spring
housing  from gearbox.

2.

Remove  the  bias  springs  and  shims.  Take  care

not  t o  allow  the

lower shims  t o  slip

the

gear lever  pivot  bar  into t h e  gearbox.

3 .

Remove  the  bias  spring  housing  gasket.

4.

Remove  t h e   gear  lever  complete  with  gaiter

and  nylon  cup.

9

TRANSMISSION

Gearbox

top

cover.

Remove the reverse  light  switch,

if

fitted.

2.  Remove breather

pipe

banjo  union  fixing  bolt.

3.  Remove  the  eight

bolts

and

lift

the

top

cover

and  breather

pipes

from  gearbox  whilst  taking

care  not t o  allow  the  detent springs  t o  fall  into

t h e  gearbox.

4.

Remove the detent  springs.

5.

Remove  the t o p  cover gasket.

.

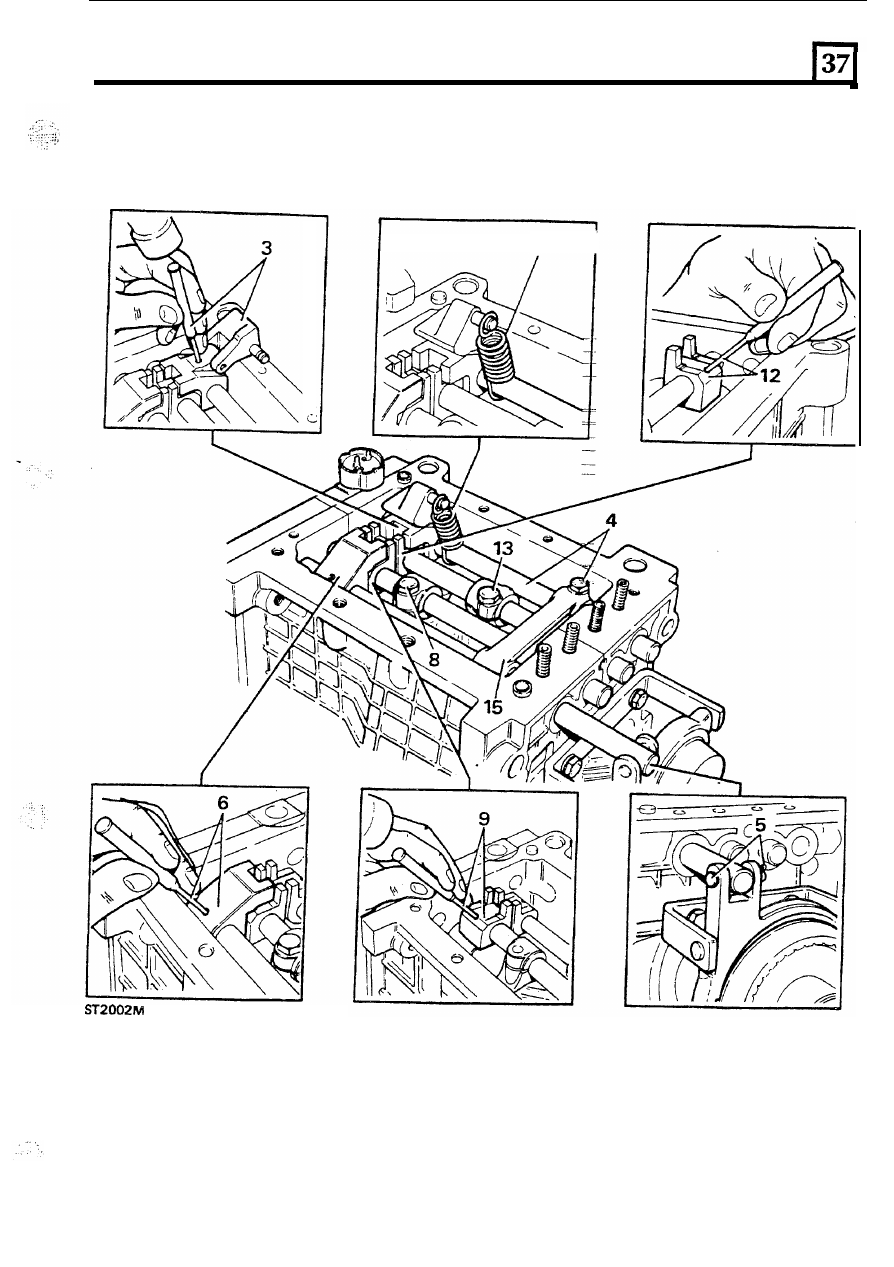

Selector rails

and

forks.

1 .   Using  a  magnet,  withdraw  the

selector

rail

detent  balls  from  drillings  in  gearbox.

If  the

balls  are  tight  leave  until  the selector  rails  have
b e e n   removed.

2.

Release

reverse

gate

spring

from

the

knock-over  lever  and  remove  from  reverse
gear rail.

3 .

Raise  the  knock-over  lever  and  tap  d o w n   the
reverse  jaw

roll

pin

until  the jaw

is

free

on

the

rail.

4.

Remove  the  clamp  bolt  from  the  reverse  gear

cross-over  lever,

slide

t h e   reverse  selector  rail

o u t  from  the  gearbox

remove  the jaw.

5.

Remove  the  split  pin,  washer,  and  clevis  pin

securing  the  fifth-gear  selector

fork

t o  t h e  fifth

gear rail.

6.  Push  the  selector  rail  forwards  and  tap  down

t h e   fifth-gear  jaw  roll  pin  until  the  jaw

is  free

o n  t h e  rail.

7.

Withdraw  the  fifth-gear  selector  rail  and  jaw
from  t h e  gearbox.

8.

Remove  the  clamp  bolt  from  t h e

selector

fork

and  move  the  selector  rail

9.

Tap-down  t h e

jaw  roll  pin  until  jaw

is

free

on the selector rail.

Withdraw  the

selector rail  and  jaw.

Remove  the  interlock  from

selector rail.

12.  Tap-down  the

jaw  roll  pin  until  the

jaw  is  free o n  the  selector  rail.

1 3 .

Remove  the  clamp  bolt  from  the  firstisecond

selector

f o r k

and  withdraw  t h e   firstisecond

selector

rail  and  jaw.

14.

Remove  the  interlock  from  the
selector rail.

15.

Lift  the  reverse  cross-over  lever  from  the
gearbox.

16,

Remove  t h e

and

selector forks.

17.  Remove  the  interlock  plungers,  and  the  detent

balls,  if  the  latter  were  not  removed  in

instruction

10

T

RA

N

S

MI

SS

I

O

N

\

SELECTOR

RAILS

A N D

FORKS

2

1



11

TRANSMISSION

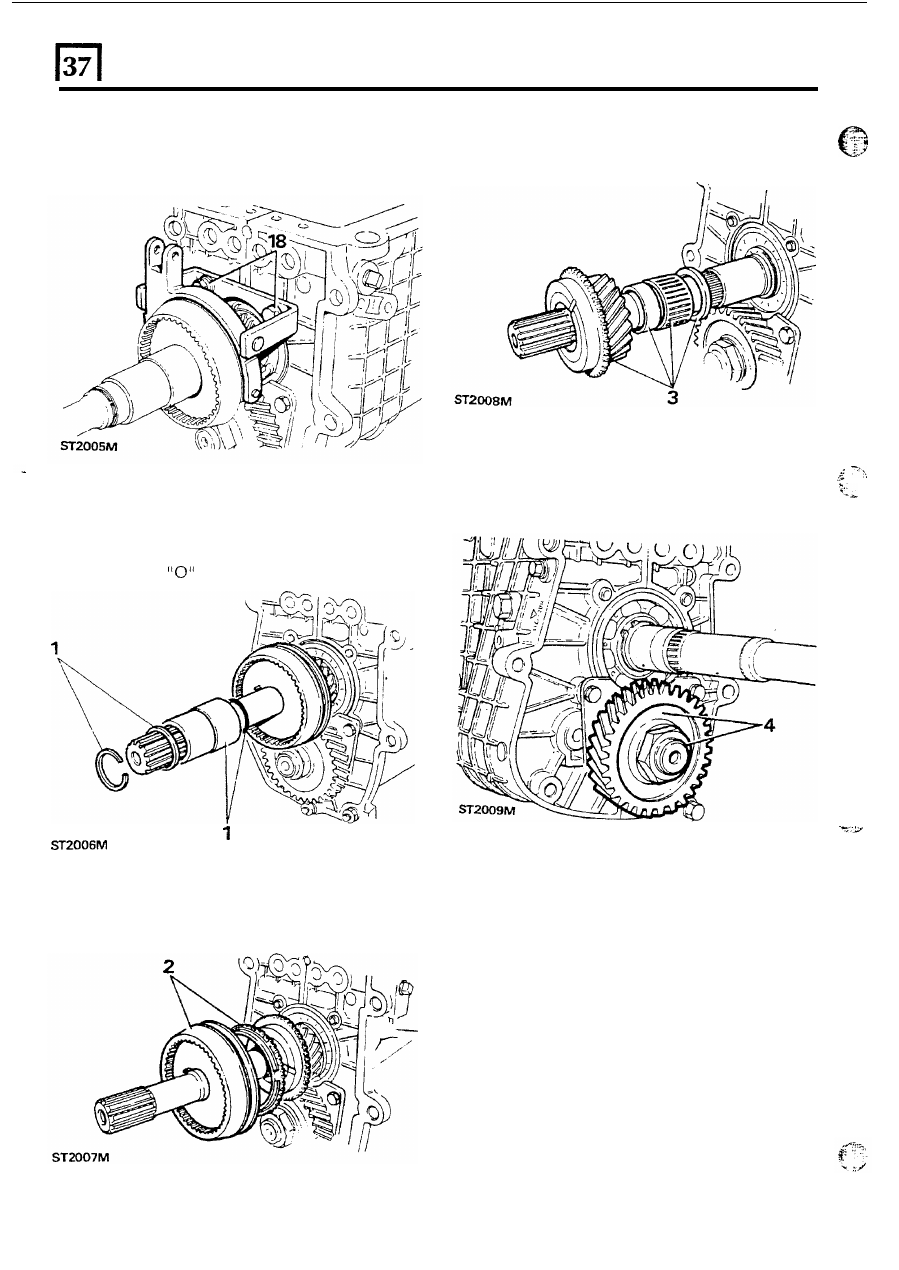

18.

Remove  t h e

two

bolts  securing  the  fifth  gear

fork

and  bracket  assembly  to  the  gearbox.

Do

not  displace  t h e

selector

fork

slipper  pads

when  removing  t h e  fork.

3.

Remove  t h e   fifth  gear,  spacer,  needle  roller
bearing  and thrust washer.

Reverse shaft, mainshaft,  and layshaft.

1.

Remove  the  circlip,  selective  washer,

oil  seal

collar,  and

ring  from  the  mainshaft.

2.

Remove  t h e   fifth  gear  synchromesh  hub  and
baulk  ring.

4.

Engage  both  first and  fourth gears

to

lock  the

gearbox.  Release  the  stake  nut  collar  from  the
recess  in  t h e   layshaft  and  remove  t h e   nut  and

fifth  gear.

,

-



E

:



5.  Fit  the  manufactured  spacer  t o   the  layshaft  t o

keep  the  rear  bearing  in  position  and  retain

with  t h e  stake  nut,  finger-tight  only.  Disengage

the  first  and fourth  gears.

6 .

Remove  t h e

two  socket-headed  set  screws

and

two  bolts  and  remove  t h e   plate  that

retains  t h e   layshaft  bearing  track  and  reverse
shaft.
