Defender 90 / 110 / 130. Manual - part 50

V8

CYLINDER ENGINE

TEST AND

FIT THERMOSTAT

....

1.  Remove  the  two  bolts  securing  the  thermostat

2.  Remove the housing gasket.
3.  Withdraw

t h e

thermostat.

housing to the induction manifold.

8.  Clean  the  induction  manifold  and  thermostat

9.  Fit the thermostat with the jiggle pin  uppermost at

10.  Fit  the  housing  using

a  new  gasket,  and  evenly

housing mating faces.

12

o'clock.

tighten  the two bolts.

.

...

.

4.  Note  the  temperature  stamped  on  the  thermostat

distributor

at which it should be fully

4

in

laboratory  beaker,

or a  suitable

alternative, half full

of  water.

6.  Heat  the  water  and  observe  the  temperature  at

which the thermostat opens.

7.

If faulty discard the thermostat.

1. Turn the crankshaft  t o  bring number one piston  to

T.D.C.  on  the  compression  stroke  (both
closed number

one cylinder).

2.  Turn  distributor  drive  until  rotor  arm  is

approximately

30" anti-clockwise from number one

sparking plug lead position on cap.

3.  Turn  the  oil  pump and  distributor  common  drive

shaft

so  that  the  tongue  is  in  the  approximate

position as

continued

119

CYLINDER ENGINE

4.  Fit  distributor  t o  engine and  check  that centre line

of  rotor  arm

is  now  in  line  with  number  one

sparking plug  lead  in  cap. Reposition distributor  if
nccessary.  T h e  vacuum  capsule should be  at

90”  to

the camshaft.

5 .

If  distributor

not seat correctly

in  front cover,

oil  pump  drive  is  not  engaged.  Engage  by  lightly
pressing down distributor while turning engine.

6.

Fit clamp and bolt leaving both loose at this stage.

7.

Rotate  distributor  anti-clockwise

until

contact

points just start

to

open.

Secure  distributor  in  this  position  by  tightening

clamp bolt.

9.

Fit the distributor cap and spark plugs and connect
the

leads  in  accordancc with  the  illustration

below.

NOTE:  The  above  distributor  setting  is  to  enable
the engine

to

be run so that the correct setting given

in  ‘Engine Tuning  data’  can  be  achieved  once  the

engine is refitted to the vehicle.

FIT ROCKER COVERS

1.  Remove all  traces

of  old gasket on  t h e  covers and

cylinder heads.

2.  Clean  and  dry the  gasket  mounting  surface,  using

Bostik cleaner

3 .   Apply Bostik

1775 impact adhesive to the seal face

and  the  gasket,  using

a  brush  to  ensure  an

film.  Allow  the  adhesive

to

touch-dry,

approximately fifteen minutes.

NOTE:  The  gasket  fits  one  way  round  only  and
must be fitted accurately

first

time; any subsequent

movement would destroy the bond.

4.

Place  one  end

of

the  gasket  into the  cover  recess

with  the  edge firmly  against  the  recess wall; at  the
same time  hold

remainder

of

gasket  clear;

then  work  around  the

pressing  the  gaskct

into place  ensuring that the outer

firmly abuts

the recess wall.

5 .

Allow  the  cover to stand  for  thirty

fitting

i t

to

t h e

engine.

6.  Secure  t h e   rocker  covers  to  t h e   enginc

with

the

four  screws.  Short screws

-

in  board,  long screws

- out board.

120

V8

CYLINDER ENGINE

FIT ENGINE

OIL FILTER

.

1 .   Clean oil pump mating face with filter.

2.

Smear clean engine oil on the rubber washer of  the
new filter.

3.

Fill  the filter with  new oil  as far as possible,  noting
the angle at which

t h e

filter is to be fitted.

4.  Screw

on

the filter until the sealing ring touches the

oil  pump  cover  face,  then  tighten  it  a  further  half
turn by  hand only.

Do

not

overtighten.

I . .

...

. .

. .

....

....

FIT THE CLUTCH

Clean  the  flywheel  and  clutch  assembly  pressure
plate.

2.  Fit  the  centre  plate  and  t h e   clutch  assembly  and

loosely  secure  to

flywheel  with  the  retaining

bolts.

3.  Insert  centralising  tool

79 or a  slave  primary

shaft  and  finally  tighten  the  clutch  assembly

retaining  bolts  in

a  diagonal  sequence,  to  the

correct torque.

4.

Smear the centre  plate splines with  Rocol

MV3 or

Rocol

MTS

grease.

.

.

.



.

.

FIT THE FAN PULLEY, VISCOUS COUPLING AND
FAN

1. Secure the fan to the viscous coupling with

four

bolts and tighten evenly.

2.  If  removed, fit the pulley to hub assembly adaptor

and secure with the four nuts.

3.  Screw the viscous coupling onto the adaptor thread

by inserting a

bar in  the hole

in

pulley to

restrain it while tightening the coupling.

4.  Fit the fan and any other drive belts.

FIT THE ALTERNATOR

Offer up  the  alternator  to  the  mounting

and  locate the pivot  nuts  and  bolts noting that  the
fan guard is attached to the front nut and bolts.

2.  Slacken  the  alternator  adjustment  bracket  and

attach  alternator  bracket.  Note  that  the fan  guard
is attached to the adjustment bracket bolt.

3.

Fit and tension the fan belt as follows:
Pivot  the  alternator  away  from  the  engine  but  in
doing

so, d o  not  apply any pressure to the slip-ring

end  bracket.  Tighten  the pivot  nuts  and  bolts  and
adjustment bolt. The tension  is  correct  when, with
thumb

pressure,

the

belt

deflection

is

approximately

8

in)  for  non-air  condition

engines,  4

in)  for  air  condition  engines,

Finally,  tighten  the  fixings  and  connect  the  wiring
plug to t h e  alternator.

the

crankshaft

continued

121

V8

CYLINDER ENGINE

3

FIT EXHAUST MANIFOLD AND AIR RAILS

1.  Ensure  that  the  mating  surfaces  of  the  cylinder

head  and  exhaust  manifold  are  clean  and  smooth
and coat the faces with  ‘Foliac

J

166’

or ‘Moly Paul’

anti-seize

compound.

‘Foiiac

J

166’

is

manufactured  by  Rocol  Ltd.,  Rocol

House,

Swillington, Leeds, England.
‘Moly Paul’ is manufactured  by

K . S .  Paul Products

Ltd., Nobel Road, London

2.  Place the manifold  in position on the cylinder head

and  fit  the  securing  bolts,  lockplates  and  plain
washers. The plain  washers are fitted  between  the
manifold  and  lockplates.  Evenly  tighten  the
manifold  bolts  to  the  correct  torque  figure  and
bend over the lock tabs.

3.  Fit pulse-air rails to cylinder heads.

FIT THE CARBURETTERS

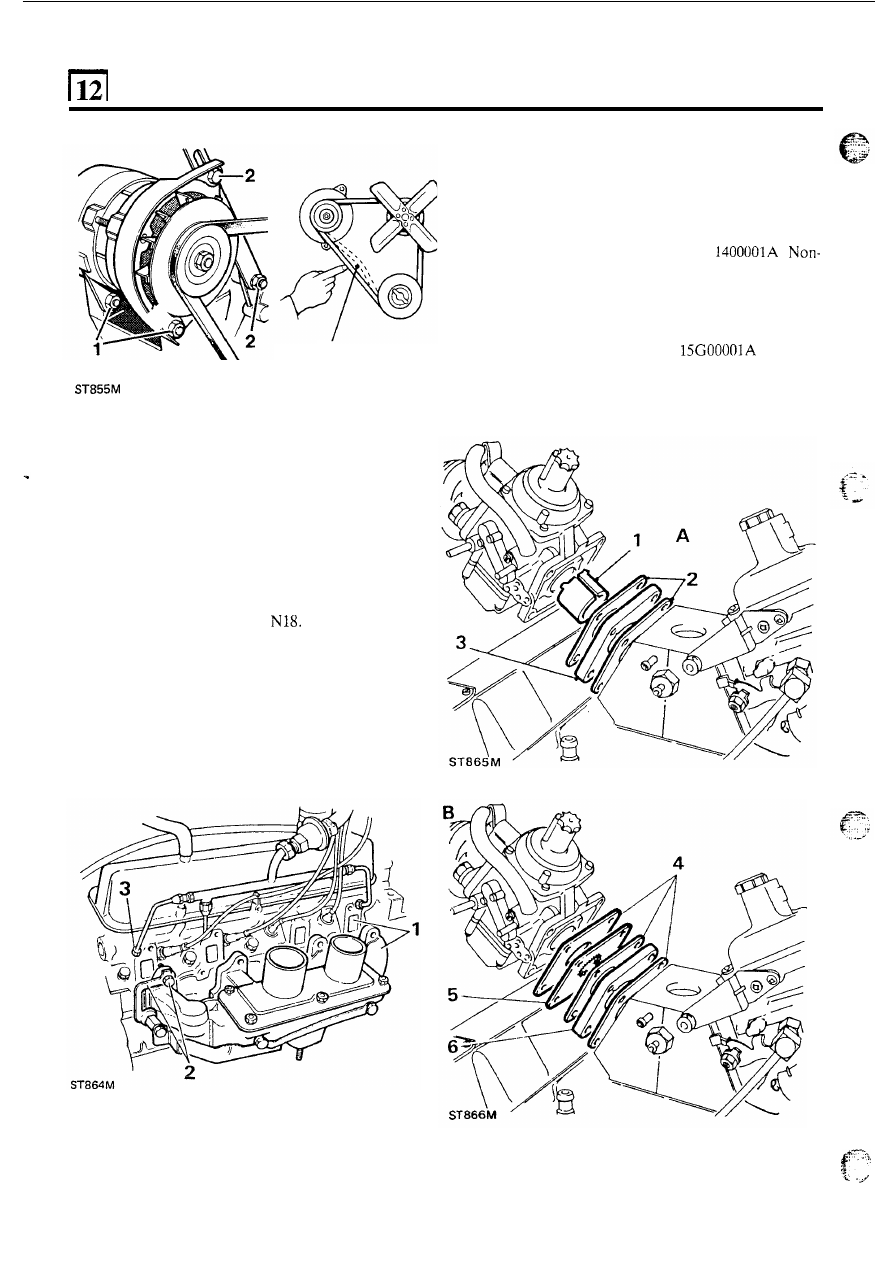

If  removed,  fit  the  carburetters  t o   the  induction
manifold,  using  new

joint  washers

in  the  correct

sequence  as  illustrated  according

to  the  engine  serial

number. See Section 19 for

S.U.

Carburetters.

Illustration

A

from  serial  number

detoxed.

1.

Fit the liner.

2.  Fit the two joint washers.
3.  In between the washers

fit

the insulator.

Illustration

B from serial number

detoxed.

4.  Fit the three joint washers.
5.

Fit the saw toothed deflector.

6.

Fit the insulator.

MISCELLANEOUS AND NON-STANDARD ITEMS

Fit  any  other  items  of  equipment  and  miscellaneous
hoses,  pipes,  filters, clips  and  brackets to the  positions
noted during dismantling.
