Defender (1999-2002). Manual - part 124





WIPERS AND WASHERS

5

REPAIR

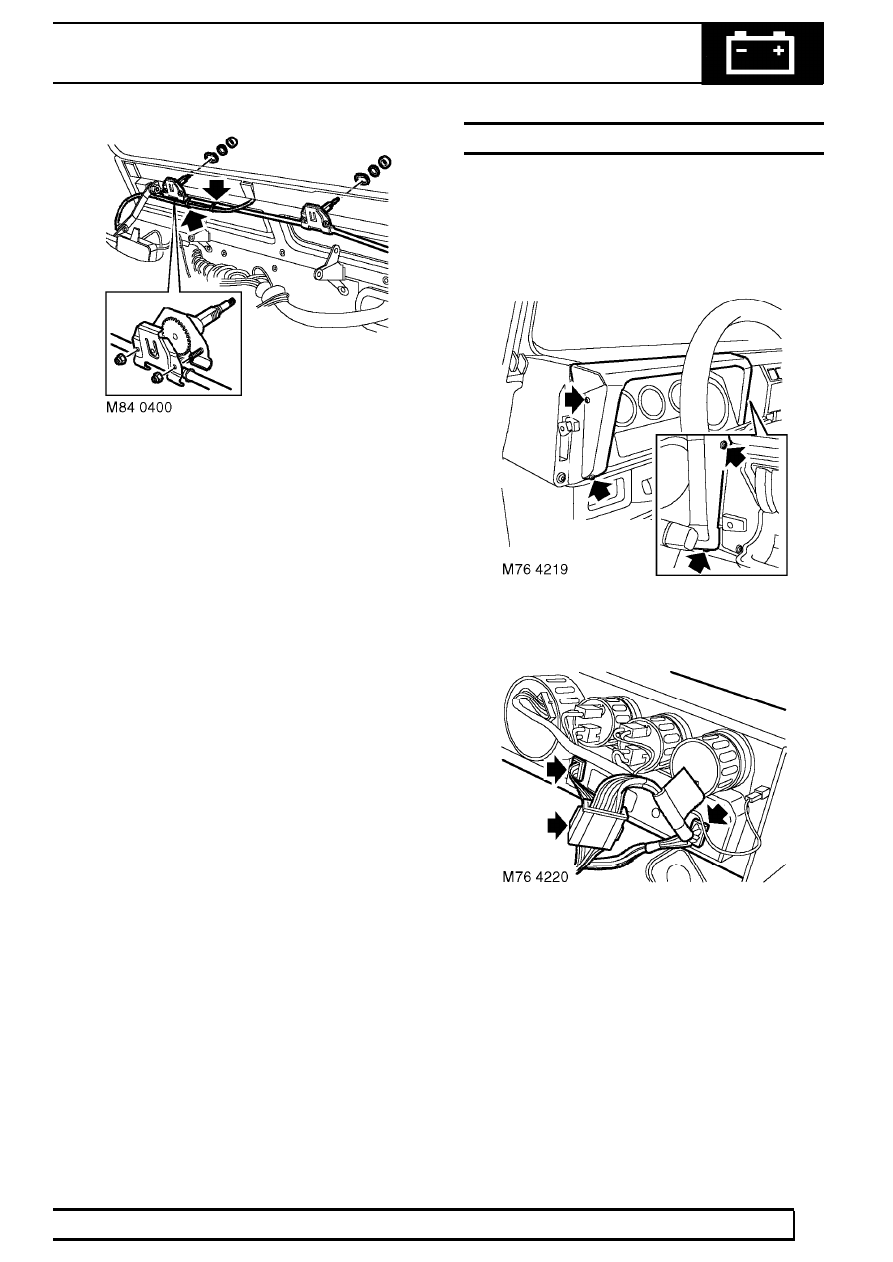

9. Remove cable ties securing washer tube to

windscreen wiper rack tube.

10. Loosen fully 4 nuts securing backplates to wheel

boxes and remove windscreen wiper rack tubes.

11. Remove seals from wheel box spindles.
12. Remove 2 nuts securing wheel boxes and

remove sealing washers.

13. Carefully pull fascia support rail from bulkhead

sufficiently to remove wheel boxes.

Refit

14. Loosen fully but do not remove nuts securing

wheel box back plates.

15. Grease wheel boxes.
16. Fit wheel boxes, fit sealing washers and tighten

nuts to 5 Nm (3.7 lbf.ft).

17. Fit spindle seals.
18. Fit wiper rack tubes and tighten wheel box back

plate nuts sufficiently to hold tubes. Tighten
wheel box back plate nuts to 6 Nm (4 lbf.ft)
after fitting windscreen wiper motor.

19. Align washer tube to rack tube and secure with

cable ties.

20. Align fascia support rail and secure with screws.
21. Fit steering column support bracket and tighten

bolt and nut and bolt to 45 Nm (33 lbf.ft).

22. Fit demister duct to tube, align relay bracket and

secure duct with screws.

23. Position heater fan switch and secure with

screws.

24. Fit wiper motor and drive rack. See this

Section.

25. Fit steering column nacelle. See STEERING,

Repair.

26. Connect battery negative lead. See

ELECTRICAL, Repair.

RELAY - WIPER DELAY - FROM 02MY

Service repair no - 84.15.37

Remove

1. Disconnect battery negative lead. See

ELECTRICAL, Repair.

2. Remove 4 screws securing instrument pack and

release pack from fascia.

3. Disconnect 2 multiplugs from warning lamp

panel.

4. Disconnect instrument pack multiplug from main

harness.

5. Remove instrument pack.

84

WIPERS AND WASHERS

6

REPAIR

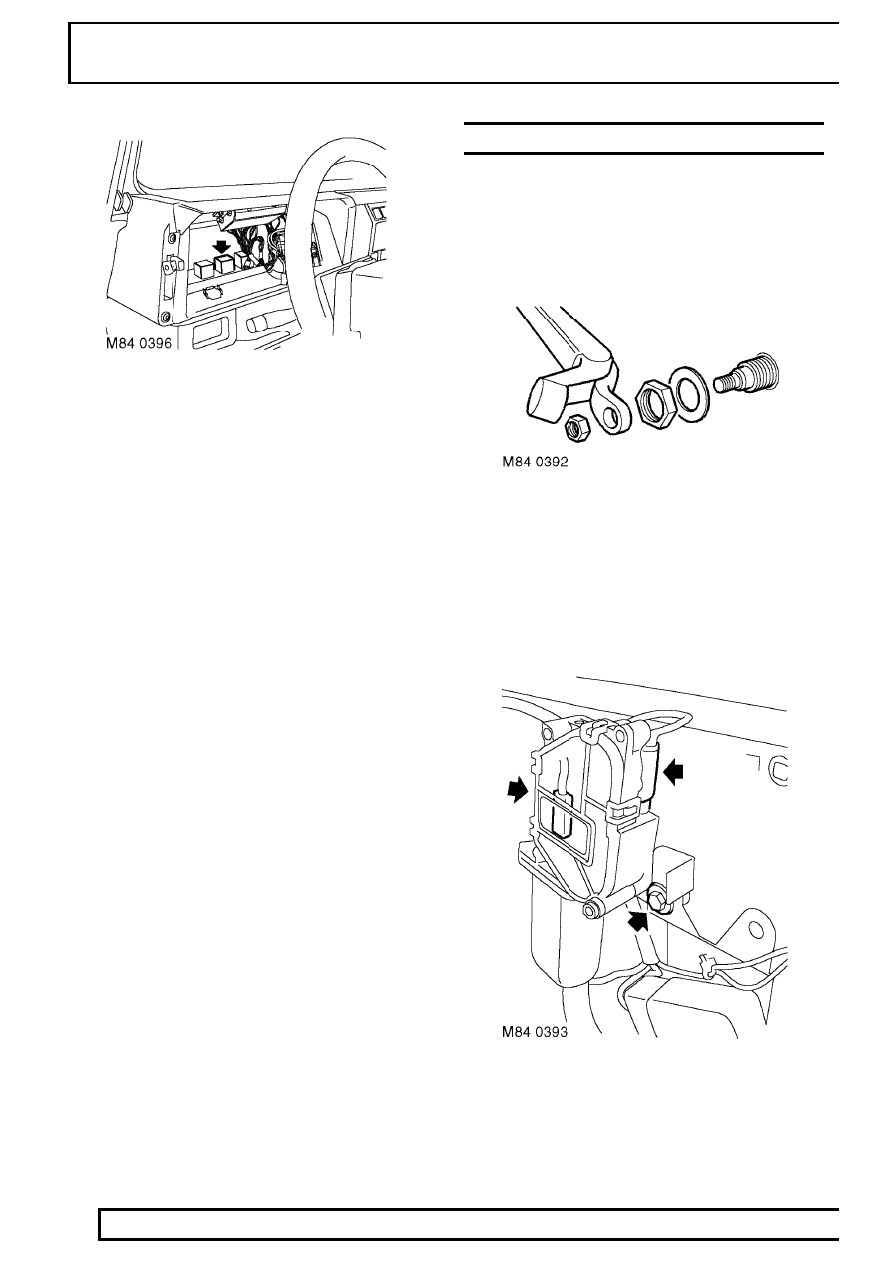

6. Identify and remove relay.

Refit

7. Fit relay.
8. Position instrument pack and connect multiplugs.
9. Fit instrument pack to fascia and secure with

screws.

10. Connect battery negative lead. See

ELECTRICAL, Repair.

MOTOR - WIPER - TAIL DOOR - FROM 02MY

Service repair no - 84.35.12

Remove

1. Remove spare wheel from tail door.

2. Raise nut cover, remove nut and release wiper

arm.

3. Remove nut and collect washer securing wiper

motor to tail door.

4. Open tail door.
5. Remove tail door trim casing. See CHASSIS

AND BODY, Repair.

6. Remove bolt securing door locking solenoid to

tail door.

7. Pivot both assemblies and withdraw wiper motor

from tail door.

8. Disconnect multiplugs from wiper motor.
9. Remove wiper motor assembly.

WIPERS AND WASHERS

7

REPAIR

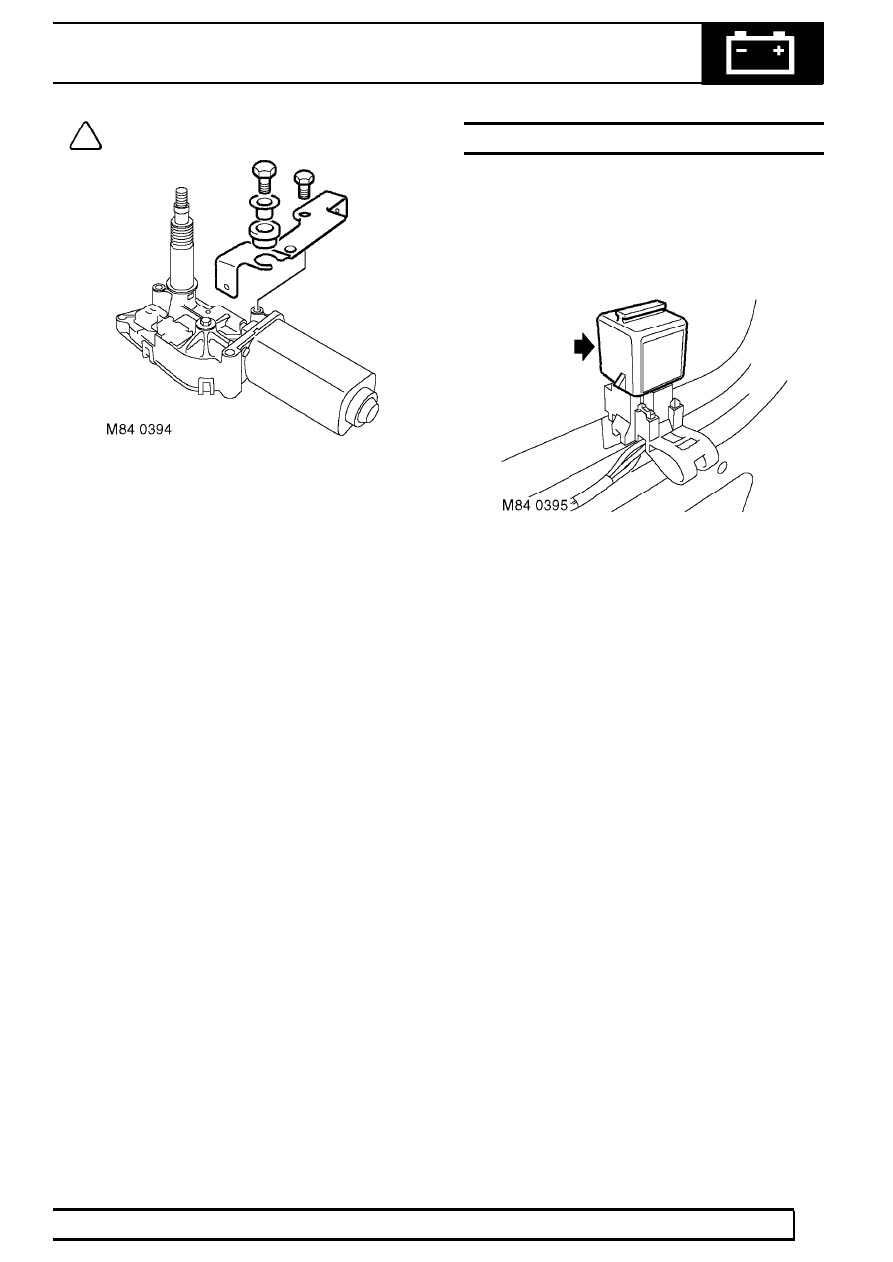

NOTE: Do not carry out further
dismantling if component is removed for
access only.

10. Remove 2 bolts securing wiper motor to

mounting bracket, remove bracket.

Refit

11. Fit mounting bracket to motor and tighten bolts

to 10 Nm (7 lbf.ft).

12. Fit motor spindle to rear door, connect multiplugs

and push motor fully home. Align motor
mounting bracket with solenoid mounting
bracket, fit bolt and tighten to 10 Nm ( 7 lbf.ft ).

13. Fit rear door trim casing. See CHASSIS AND

BODY, Repair.

14. Fit washer and nut to rear wiper assembly,

tighten nut to 3 Nm (2.2 lbf.ft).

15. Fit wiper arm to spindle, align blade to glass and

tighten nut to 17 Nm (13 lbf.ft).

16. Close nut cover.
17. Fit spare wheel and tighten nuts to 45 Nm (33

lbf.ft).

RELAY - TAIL DOOR WIPER - FROM 02MY

Service repair no - 84.35.38

Remove

1. Remove tail door trim casing. See CHASSIS

AND BODY, Repair.

2. Remove rear wiper motor relay.

Refit

3. Fit relay.
4. Fit tail door trim casing. See CHASSIS AND

BODY, Repair.

86 - ELECTRICAL

CONTENTS

Page

DESCRIPTION AND OPERATION

SECURITY AND CENTRAL DOOR LOCKING

1

....................................................

SECURITY AND CENTRAL DOOR LOCKING

2

....................................................

ANTI-THEFT ALARM - FROM 02MY

3

...................................................................

IMMOBILISATION SYSTEM - FROM 02MY

12

......................................................

CENTRAL DOOR LOCKING (CDL) - FROM 02MY

15

...........................................

ANTI-THEFT ALARM SYSTEM SELF TEST

17

.....................................................

FASCIA CONSOLE

18

............................................................................................

HEATED FRONT SCREEN - FROM 02MY

20

.......................................................

HEATED FRONT SEATS - FROM 02MY

22

..........................................................

ELECTRIC FRONT WINDOWS - FROM 02MY

24

.................................................

PASSENGER COMPARTMENT FUSE BOX

26

.....................................................

UNDER SEAT FUSE BOX

27

.................................................................................

ADJUSTMENT

HEADLAMPS - ALIGN BEAM

1

..............................................................................

SOLENOID/MOTOR - FRONT DOOR - ADJUST

1

................................................

REPAIR

BELT - AUXILLARY DRIVE

1

.................................................................................

HARNESS - INJECTORS

1

....................................................................................

STARTER MOTOR

2

..............................................................................................

CENTRE HIGH MOUNTED STOP LIGHT (CHMSL) - UP TO 02MY

2

...................

ALTERNATOR

3

.....................................................................................................

HORN - LH

4

...........................................................................................................

HEADLAMP

5

.........................................................................................................

LAMP - TAIL

6

.........................................................................................................

RADIO

6

..................................................................................................................

SPEAKER - FRONT

7

.............................................................................................

SWITCH - TRANSMISSION BRAKE

7

...................................................................

LAMP - FRONT FLASHER

8

..................................................................................

BATTERY - DISCONNECT - FROM 02MY

8

..........................................................

MOTOR & REGULATOR - FRONT DOOR - FROM 02MY

9

..................................

SWITCH - FASCIA - FROM 02MY

10

.....................................................................

HARNESS - FRONT DOOR - FROM 02MY

10

.......................................................

SOLENOID/MOTOR - TAIL DOOR - FROM 02MY

11

............................................

SOLENOID/MOTOR - FRONT DOOR - FROM 02MY

12

.......................................

SOLENOID/MOTOR - REAR DOOR - FROM 02MY

13

.........................................

HARNESS - REAR DOOR - FROM 02MY

14

.........................................................

REVERSE AND FOG GUARD LAMP - BULB

15

....................................................
