CHASSIS AND BODY

33

REPAIR

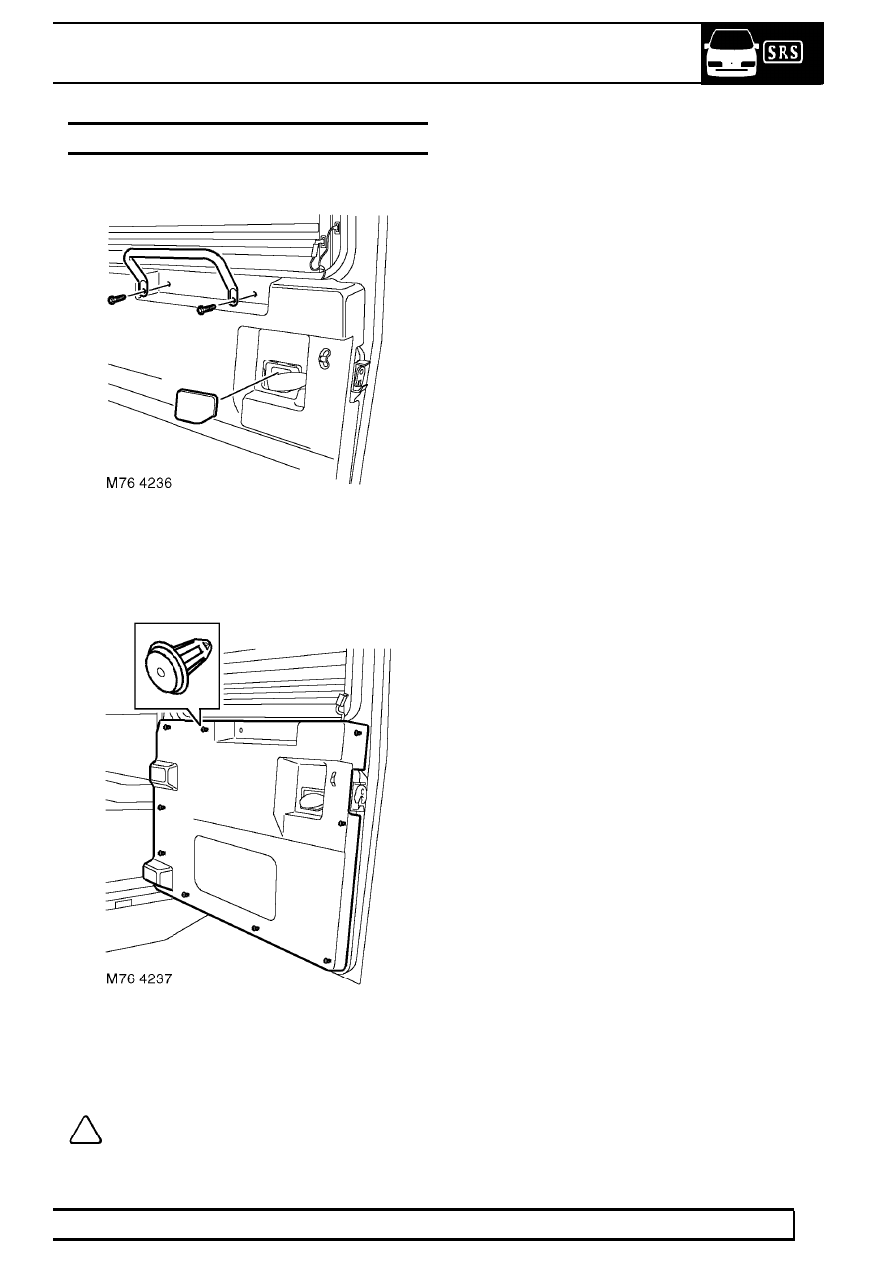

TRIM CASING - TAIL DOOR - FROM 02MY

Service repair no - 76.34.09

Remove

1. Remove 2 bolts securing rear door grab handle,

remove handle.

2. Remove escutcheon.

3. Carefully release 9 fasteners securing trim

casing to rear door and remove casing.

NOTE: Do not carry out further
dismantling if component is removed for
access only.

4. Remove 9 fasteners from trim pad.

Refit

5. Fit fasteners to trim casing.
6. Position trim casing and secure fasteners.
7. Fit escutcheon.
8. Fit grab handle and tighten bolts to 10 Nm (7

lbf.ft).

76

CHASSIS AND BODY

34

REPAIR

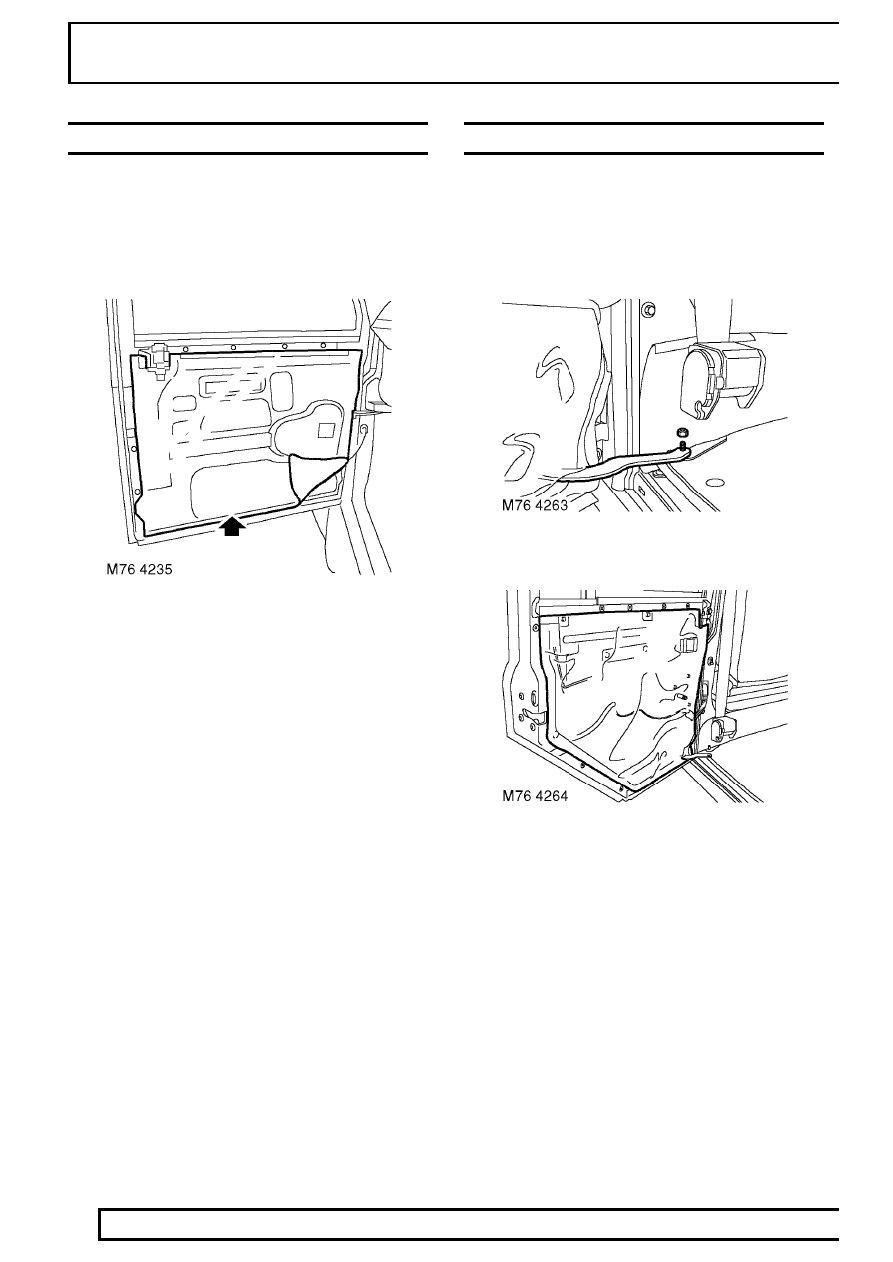

PLASTIC SHEET - FRONT DOOR - FROM 02MY

Service repair no - 76.34.26

Remove

1. Remove front door trim casing. See this

Section.

2. Release and discard plastic sheet.

Refit

3. Clean door contact area with white spirit.
4. Apply adhesive sealing strip to plastic sheet.
5. Position new plastic sheet to door and seal in

position, by applying hand pressure to centre
bottom of sheet first then move out from this
point in both directions applying an even
pressure to the seal, smooth out any creases.

6. Fit front door trim casing. See this Section.

PLASTIC SHEET - REAR DOOR - FROM 02MY

Service repair no - 76.34.28

Remove

1. Remove rear door trim casing. See this

Section.

2. Remove nut and disconnect check strap.

3. Release and discard plastic sheet.

Refit

4. Clean door contact area with white spirit.
5. Apply adhesive sealing strip to plastic sheet.
6. Position new plastic sheet to door and seal in

position, by applying hand pressure to centre
bottom of sheet first then move out from this
point in both directions applying an even
pressure to the seal, smooth out any creases.

7. Connect check strap, fit nut and tighten

sufficiently to allow check strap to pivot without
rattling.

8. Fit rear door trim casing. See this Section.

CHASSIS AND BODY

35

REPAIR

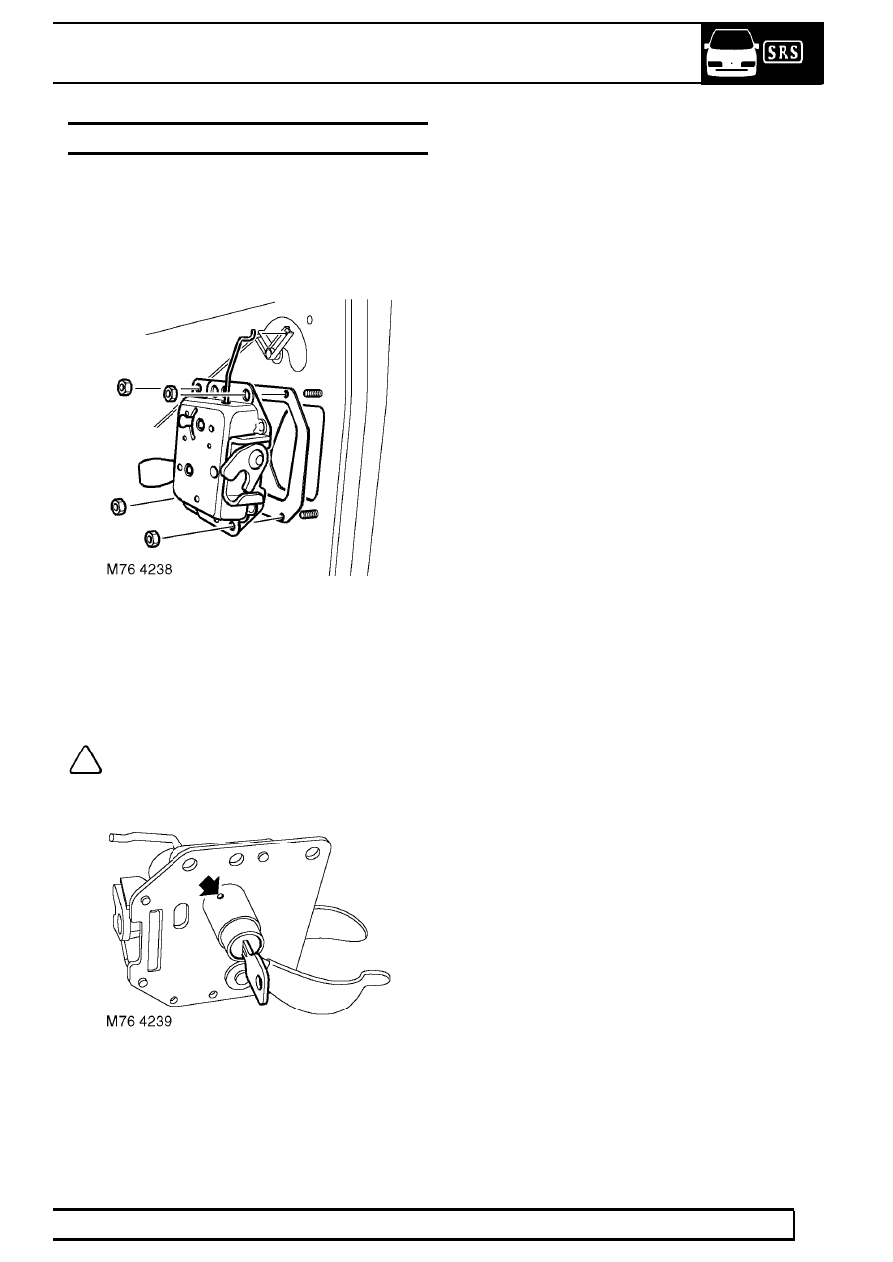

LOCK - TAIL DOOR - FROM 02MY

Service repair no - 76.37.16

Remove

1. Remove tail door trim casing. See this Section.

2. Remove 4 nuts securing tail door lock.
3. Partially withdraw lock assembly, carefully

disconnect central door locking rod from fulcrum
arm.

4. Remove lock assembly.
5. Remove door lock gasket.

NOTE: Do not carry out further
dismantling if component is removed for
access only.

6. Insert key in lock, depress lock barrel plunger

and withdraw barrel from lock.

Refit

7. Fit new barrel to lock.
8. Fit new door lock gasket.
9. Fit door locking rod to fulcrum, align lock. Fit and

tighten nuts to 10 Nm (7 lbf.ft ).

10. Close door and check for correct latching with

striker. Adjust striker if necessary. See
Adjustment.

11. Fit tail door trim casing. See this Section.

76

CHASSIS AND BODY

36

REPAIR

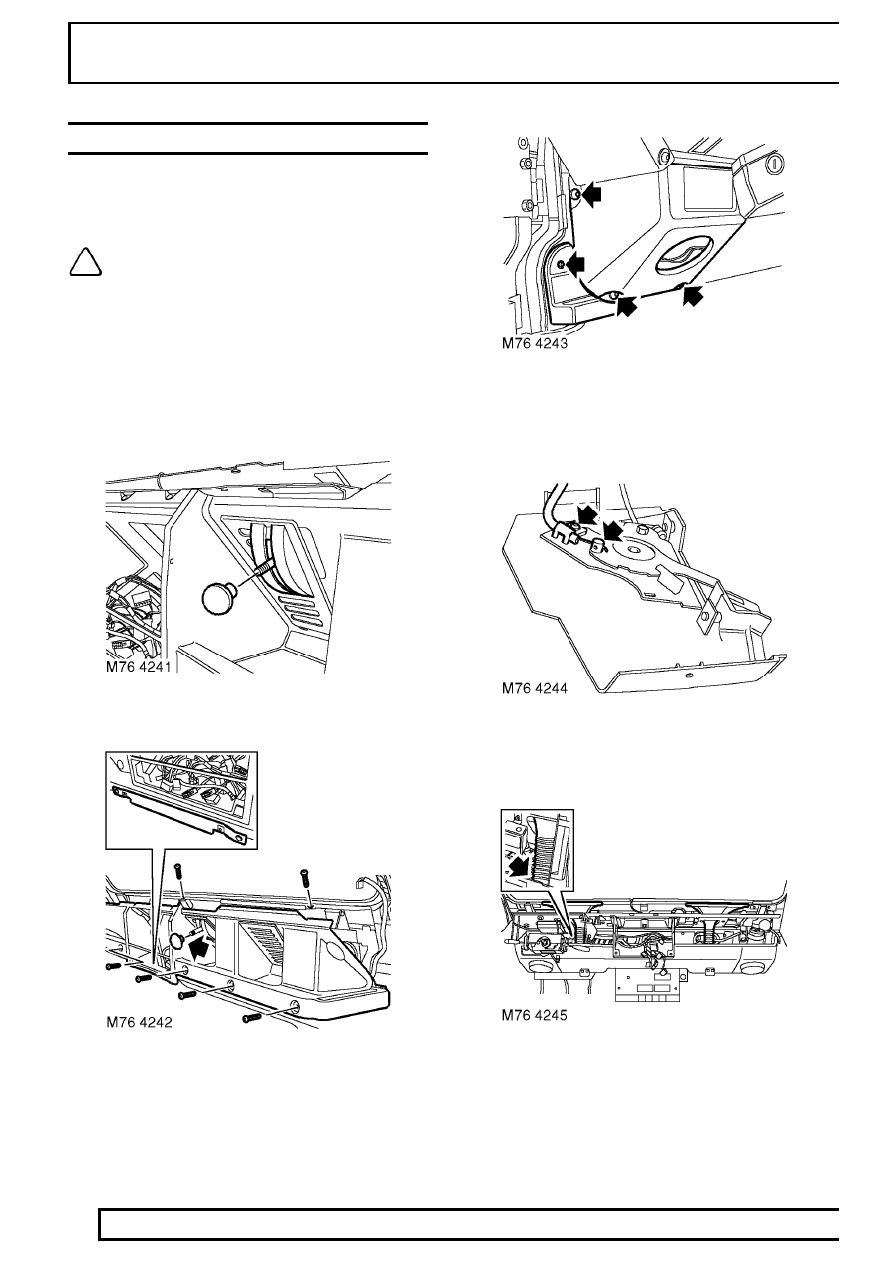

LOWER FASCIA PANEL - FROM 02MY

Service repair no - 76.46.05
Service repair no - 80.10.12

NOTE: This procedure also covers
removal of the air distribution control
cable, 80.10.12.

Remove

1. Disconnect battery negative lead. See

ELECTRICAL, Repair.

2. Remove steering column nacelle. See

STEERING, Repair.

3. Remove fascia console. See this Section.

4. Remove air vent control knobs.

5. Remove 6 screws, remove fascia closing panel

and collect nut plate.

6. Remove speakers. See ELECTRICAL, Repair.

7. Remove 2 screws and remove both door check

strap covers.

8. Remove 3 screws and remove end cap from

lower fascia panel.

9. Loosen grub screw and clamp plate bolt

securing air distribution cable. Release cable
from control lever.

10. Release screen demister tubes from lower fascia

panel.
