BRAKES

11

REPAIR

10. Apply service brake pedal several times to locate

pads.

11. Fit road wheels, remove chassis stands and

jack. Tighten wheel nuts to 130 Nm (96 lbf/ft).

12. Check fluid reservoir. Top up if necessary, using

correct grade of fluid. See LUBRICANTS,
FLUIDS AND CAPACITIES, Information.

REAR BRAKE PADS - FROM 02MY

Service repair no - 70.40.03

Remove

1. Remove rear road wheels.
2. Clean exterior of calipers.

90 Models

110/130 Models

3. Remove pad retaining pins and anti-rattle

springs. Note differences between 90 and
110/130 models.

4. Remove brake pads and shims.

70

BRAKES

12

REPAIR

5. Clean exposed parts of pistons, using new brake

fluid.

6. Wipe away excess fluid with lint free cloth.

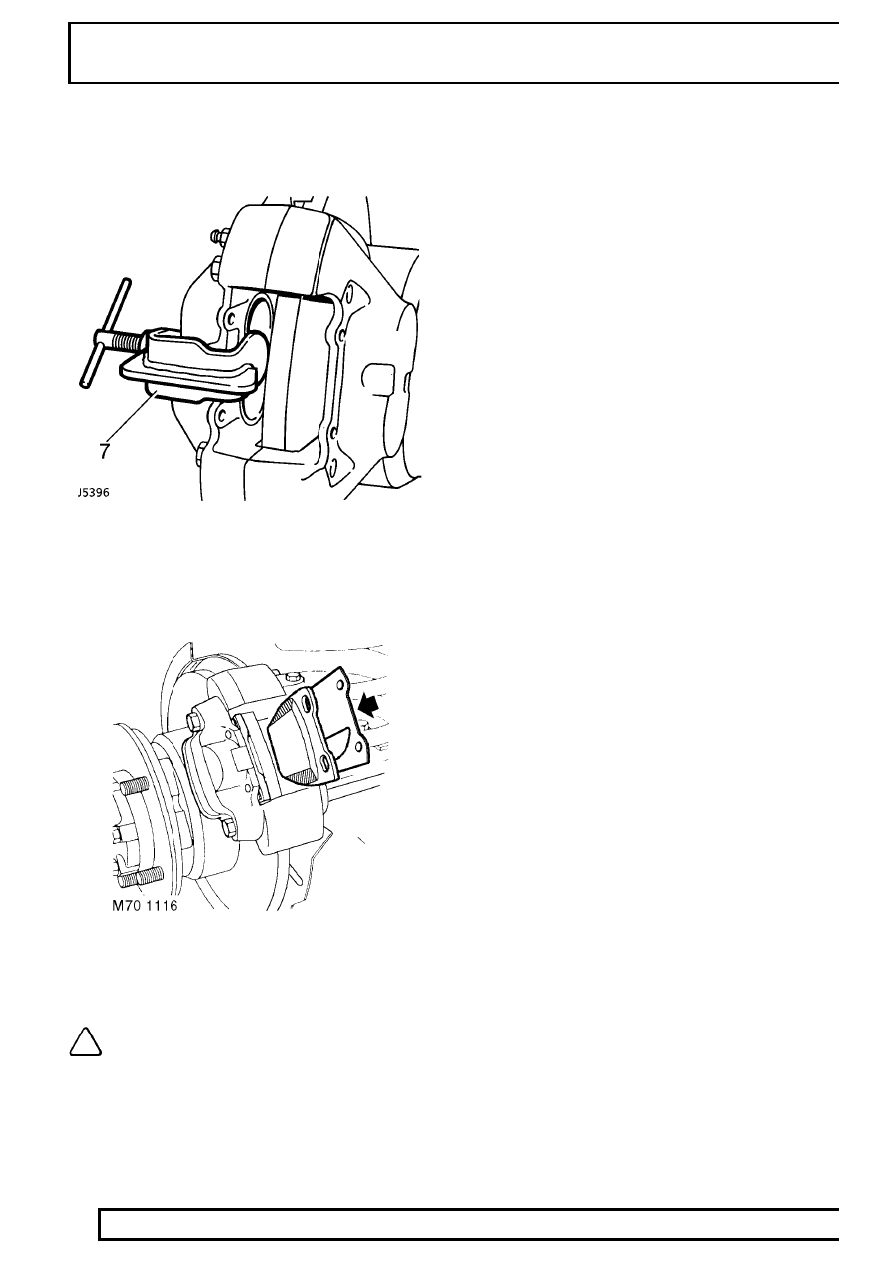

7. Using piston clamp LRT-70-500 press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

Refit

8. Fit brake pads and shims.

Ensure shims are correctly fitted, see illustration.

NOTE: Vehicles from 02MY have leading
and trailing edge chamfers on rear pads.
Shims are also fitted.

9. Fit anti-rattle springs and secure with retaining

pins.

10. Apply service brake pedal several times to locate

pads.

11. Fit road wheels, remove chassis stands and

jack. Tighten wheel nuts to 130 Nm (96 lbf/ft).

12. Check fluid reservoir, top up if necessary, using

correct grade of fluid. See LUBRICANTS,
FLUIDS AND CAPACITIES, Information.

76 - CHASSIS AND BODY

CONTENTS

Page

DESCRIPTION AND OPERATION

FRONT SEAT RECLINE - FROM 02MY

1

..............................................................

SOFT TOP - FROM 02MY

1

...................................................................................

TAIL DOOR - FROM 02MY

2

..................................................................................

ADJUSTMENT

TAIL DOOR STRIKER

1

.........................................................................................

REPAIR

PANEL - UNDERBELLY - FRONT AND CENTRE

1

...............................................

CUBBY BOX

1

........................................................................................................

TRIM CASING - TAIL DOOR - UP TO 02MY

2

.......................................................

LATCH - TAIL DOOR - UP TO 02MY

3

..................................................................

CARPET - LUGGAGE COMPARTMENT

3

.............................................................

WING - FRONT

4

....................................................................................................

STEP - FOLDING - REAR DOOR

7

........................................................................

LINER - FRONT WHEEL ARCH

8

..........................................................................

FRONT BUMPER

9

.................................................................................................

DOOR - REAR

9

.....................................................................................................

DOOR - TAIL - REMOVE

10

...................................................................................

GLASS/SEALING RUBBER - TAIL DOOR - UP TO 02MY

11

................................

SEAT BELT - FRONT

12

........................................................................................

SEAT BELT - CENTRE - REAR

13

.........................................................................

SEAT BELT - REAR - SIDE

13

...............................................................................

SEAT - REAR

14

.....................................................................................................

COVER - CUSHION - REAR SEAT

15

...................................................................

COVER - SQUAB - REAR SEAT

16

.......................................................................

REGULATOR - REAR DOOR GLASS

16

...............................................................

TRIM CASING - REAR DOOR

17

...........................................................................

AUXILLIARY SWITCH PANEL

18

...........................................................................

LOWER FASCIA PANEL - UP TO 02MY

19

...........................................................

PANEL - MOUNTING - FRONT DOOR - FROM 02MY

23

.....................................

PANEL - MOUNTING - REAR DOOR - FROM 02MY

25

........................................

FACIA CONSOLE - FROM 02MY

27

......................................................................

GLASS - REAR DOOR - FROM 02MY

29

..............................................................

GLASS/SEALING RUBBER - TAIL DOOR - FROM 02MY

30

................................

TRIM CASING - FRONT DOOR - FROM 02MY

31

................................................

TRIM CASING - TAIL DOOR - FROM 02MY

33

.....................................................

PLASTIC SHEET - FRONT DOOR - FROM 02MY

34

............................................

76 - CHASSIS AND BODY

CONTENTS

Page

PLASTIC SHEET - REAR DOOR - FROM 02MY

34

..............................................

LOCK - TAIL DOOR - FROM 02MY

35

...................................................................

LOWER FASCIA PANEL - FROM 02MY

36

...........................................................
