CLUTCH

9

DESCRIPTION AND OPERATION

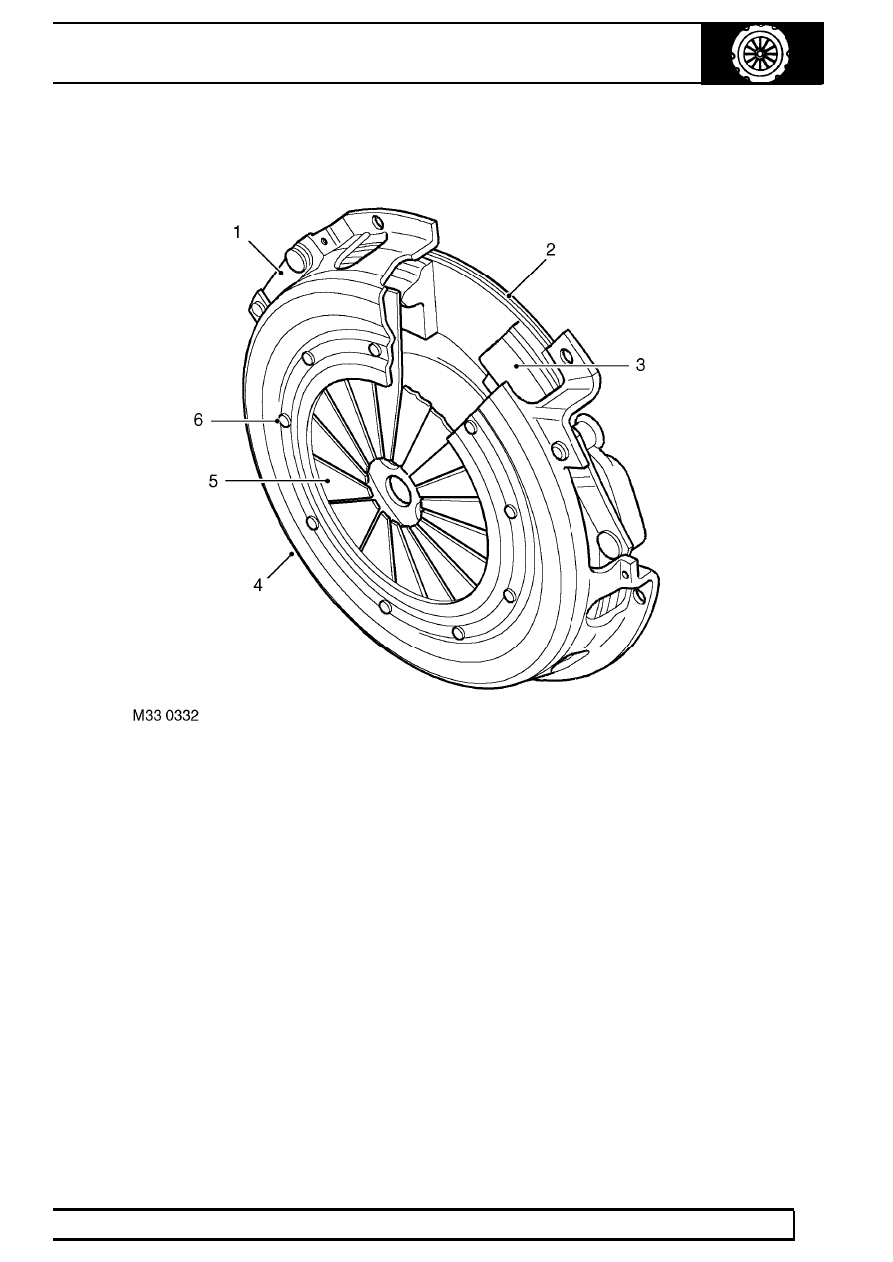

Pressure plate

1. Leaf spring
2. Drive plate
3. Pressure plate

4. Cover
5. Diaphragm
6. Rivet

33

CLUTCH

10

DESCRIPTION AND OPERATION

The pressure plate assembly comprises a pressure plate, cover and diaphragm and is mounted on and rotates
with the dual mass flywheel.

The pressure plate is forged from cast iron and machined to provide a smooth surface for the drive plate to
engage on. Three lugs on the outer diameter of the pressure plate connect it via three leaf spring to the cover. The
leaf springs have three tempered steel leaves which assist in pulling the pressure plate away from the drive plate
when the clutch pedal is depressed.

The cover is made from pressed steel and houses all pressure plate components. Shouldered rivets support the
diaphragm inside the cover. The rivets heads are chamfered to allow the diaphragm to pivot when pressure is
applied to it by the release bearing. Three holes in the cover locate on the dowels on the flywheel and six further
holes provide for the attachment of the cover to the flywheel with six nuts. Larger holes in the cover provide
ventilation for the drive plate and pressure plate and flywheel contact surfaces.

The diaphragm comprises a cast ring with eighteen fingers. The diaphragm is attached to the cover with nine
shouldered rivets. The inner head of each rivet is chamfered to allow the diaphragm to pivot when the clutch is
depressed or released. When pressure is applied to the fingers of the diaphragm by the release bearing, the
diaphragm pivots on the rivets and moves away from the pressure plate, releasing the force applied to the
pressure plate and allowing the drive plate to slip between the pressure plate and the flywheel.

CLUTCH

11

DESCRIPTION AND OPERATION

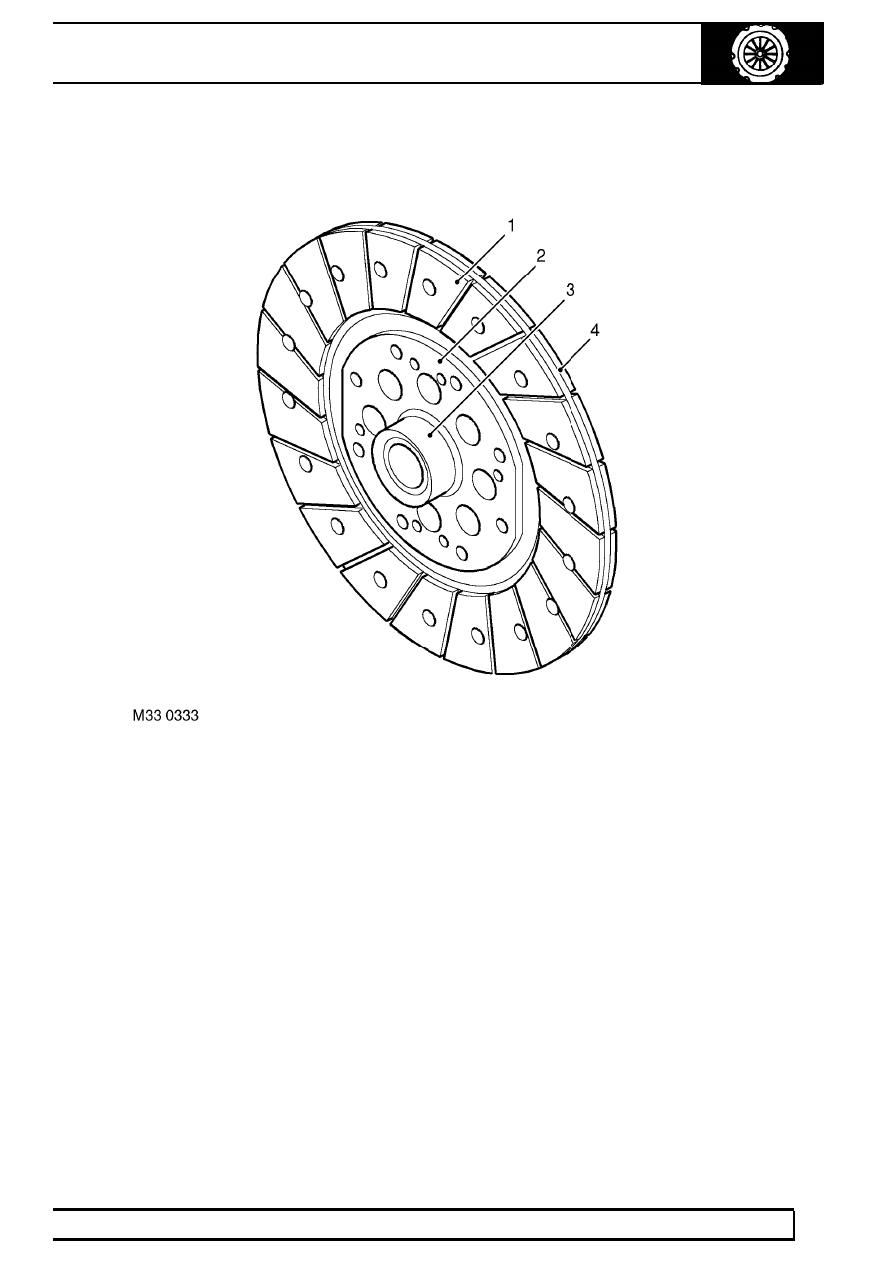

Drive plate

1. Friction material
2. Inner plate

3. Hub
4. Spring steel plate

The drive plate is of the rigid centre type and is sandwiched between the flywheel and the pressure plate. The
drive plate has a splined hub which engages with the splines on the primary drive shaft from the gearbox. The hub
is attached to an inner plate which is pressed onto the hub. A spring steel plate is riveted to the inner plate with
eight rivets and provides the attachment surface for the drive plate friction material. The spring steel plate allows
some axial compliance and contributes to smooth clutch operation. The friction material comprises two 267 mm
(10.5 in.) discs which are secured with rivets to each side of the spring steel plate. The rivets are installed through
recessed holes in the disc and emerge in recessed holes in the opposite disc.

33

CLUTCH

12

DESCRIPTION AND OPERATION

OPERATION

Hydraulic operation
When the clutch pedal is depressed, the master cylinder piston is pushed into the master cylinder. The movement
of the piston pressurises the fluid in the master cylinder, forcing the pressurised fluid into the hydraulic feed pipe to
the slave cylinder. The hydraulic pressure is felt at the slave cylinder piston which moves under the hydraulic force
applied, pushing the clutch release lever via the piston rod.

When the clutch pedal is released, the force applied to the release lever by the fingers of the diaphragm, moves
the release lever, which pushes the slave cylinder piston into the cylinder. The displaced hydraulic fluid is pushed
up the hydraulic feed pipe and returns to the master cylinder.

Mechanism operation
When the clutch pedal is depressed, hydraulic pressure extends the piston and rod in the slave cylinder. The
extension of the piston pushes the rod against the outer end of the release lever which pivots around the ball
spigot.

The inner end of the release lever pivots towards the engine applying pressure to the release bearing. The release
bearing slides along the release bearing sleeve and pushes on the fingers of the diaphragm. The diaphragm
pivots around the chamfered rivets in the cover. As the diaphragm is deflected, it removes pressure from the
pressure plate. The pressure plate moves away from the drive plate assisted by the three leaf springs.

The removal of force from the pressure plate on the drive plate reduces the friction between the dual mass
flywheel, drive plate and pressure plate. The drive plate slips between the flywheel and the pressure plate
preventing rotary movement being transferred from the flywheel and pressure plate to the primary driveshaft.

When the clutch pedal is released, hydraulic force is removed from the piston in the slave cylinder. This allows the
fingers of the diaphragm to push the release bearing along the release bearing sleeve. The movement of the
release bearing moves the release lever which pivots on the ball spigot, pushing the piston and rod back into the
slave cylinder.

The removal of pressure from the release bearing on the diaphragm, causes the diaphragm to pivot around the
chamfered rivets in the cover. The force applied to the pressure plate from the diaphragm overcomes the force of
the leaf springs and the pressure plate moves towards the drive plate and flywheel.

The pressure plate applies pressure to the drive plate which is pushed against the flywheel. As the clutch pedal is
progressively released, the friction between the drive plate, flywheel and pressure plate increases. The increase in
friction transfers the rotary movement of the flywheel and pressure plate to the drive plate, which in turn starts to
rotate the primary drive shaft. When the clutch pedal is released fully, the force applied by the diaphragm to the
pressure plate forces the drive plate onto the flywheel with no slippage.
