19

FUEL SYSTEM

2

REPAIR

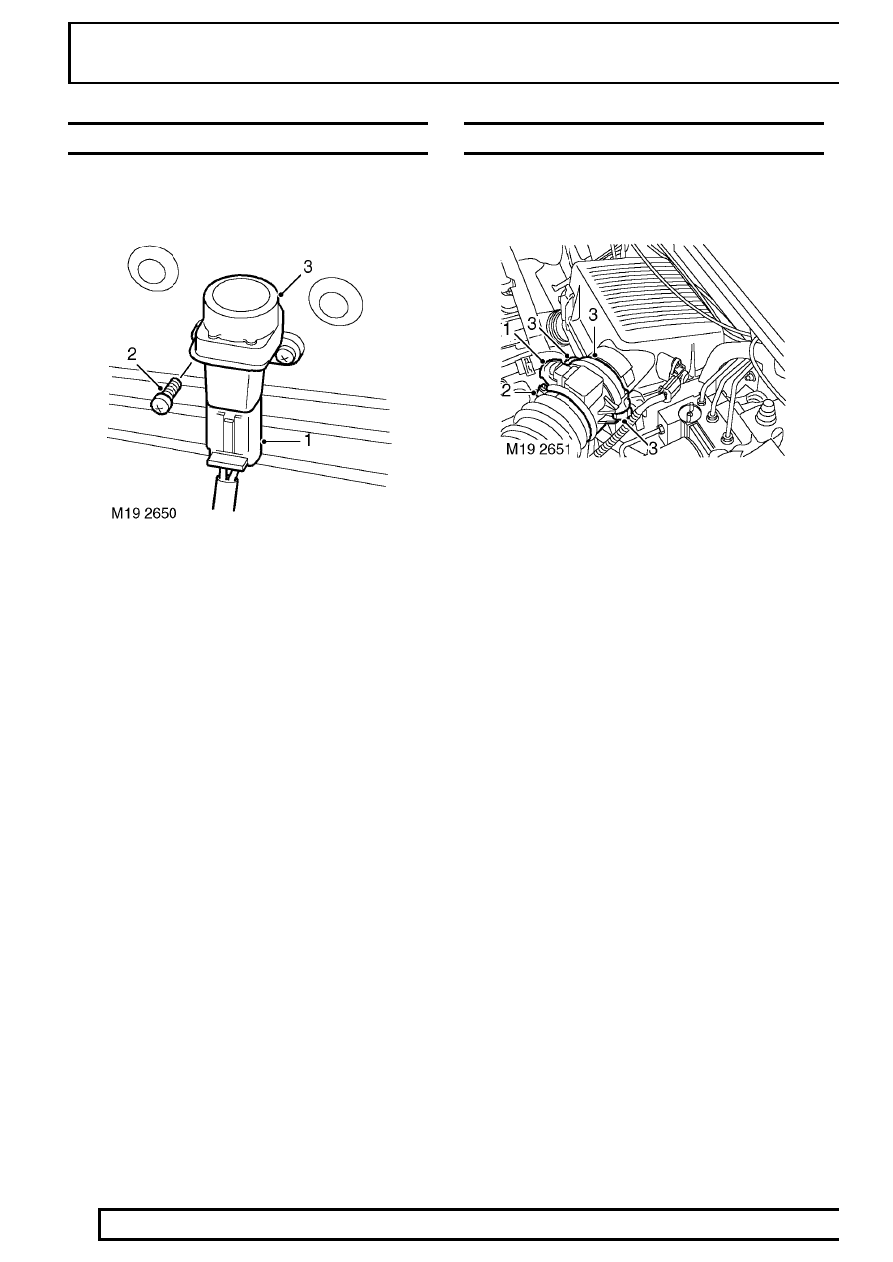

SWITCH - INERTIA - FUEL CUT OFF

Service repair no - 19.22.09

Remove

1. Disconnect multiplug from fuel cut off switch.
2. Remove 2 screws securing switch to bulkhead.
3. Remove switch.

Refit

4. Position switch to bulkhead.
5. Fit screws securing switch to bulkhead.
6. Connect multiplug.
7. Press top of switch to set switch.

SENSOR - MASS AIR FLOW (MAF)

Service repair no - 19.22.25

Remove

1. Disconnect multiplug from MAF sensor.
2. Loosen clip screw and release air intake hose

from MAF sensor.

3. Release 2 clips and remove sensor from air

cleaner.

Refit

4. Position sensor to air cleaner and secure clips.
5. Position air intake hose and tighten clip screw.
6. Connect multiplug.

FUEL SYSTEM

3

REPAIR

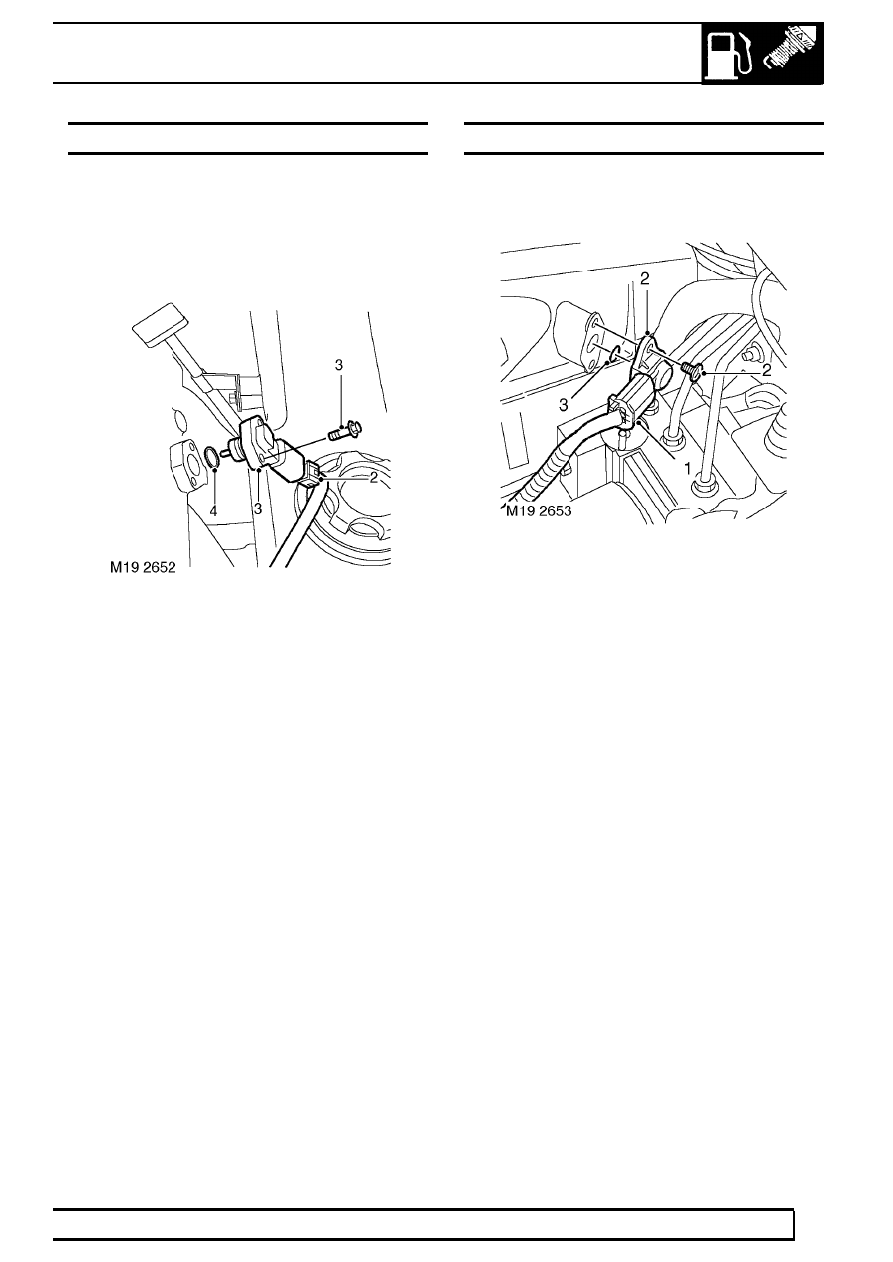

SENSOR - COMBINED MAP AND IAT

Service repair no - 19.22.26

Remove

1. Remove 3 bolts and remove engine acoustic

cover.

2. Disconnect multiplug from combined MAP and

IAT sensor,

3. Remove 2 bolts securing sensor to inlet

manifold.

4. Remove sensor and discard ’O’ ring.

Refit

5. Clean sensor and mating face.
6. Fit new ’O’ ring and position sensor to manifold.
7. Fit and tighten MAF and IAT sensor bolts to 9

Nm (7 lbf.ft)

8. Fit engine acoustic cover and secure with bolts.

SENSOR - AMBIENT AIR PRESSURE (AAP)

Service repair no - 19.22.27

Remove

1. Disconnect multiplug from AAP sensor.
2. Remove 2 screws and remove sensor.
3. Remove and discard ’O’ ring.

Refit

4. Clean sensor and air cleaner cover.
5. Fit new ’O’ ring, fit sensor and tighten screws.
6. Connect multiplug to AAP sensor.

19

FUEL SYSTEM

4

REPAIR

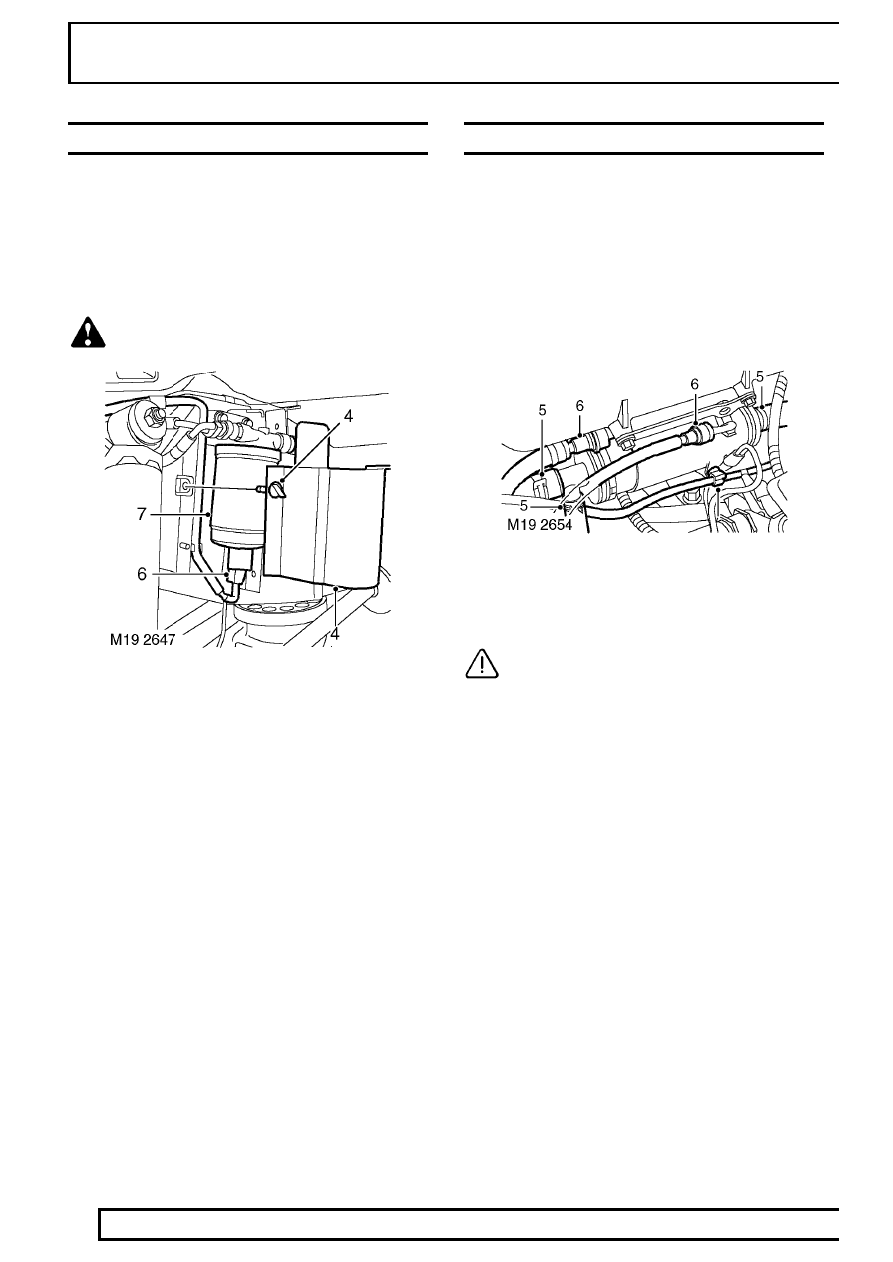

ELEMENT - FUEL FILTER

Service repair no - 19.25.07

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery negative lead.
3. Raise rear of vehicle.

WARNING: Support on safety stands.

4. Release fixing and remove fuel filter cover.
5. Clean area around fuel filter.
6. Disconnect multiplug from filter element.
7. Remove fuel filter element.

Refit

8. Clean fuel filter and mating face.
9. Fit new fuel filter element and connect multiplug.

10. Position fuel filter cover and secure with fixing.
11. Remove stand(s) and lower vehicle.
12. Reconnect battery negative lead.
13. Fit and secure battery cover.

COOLER - FUEL

Service repair no - 19.25.30

Remove

1. Remove 3 bolts and remove engine acoustic

cover.

2. Remove battery cover.
3. Disconnect battery negative lead.
4. Drain cooling system. See COOLING

SYSTEM, Adjustment.

5. Release 3 clips and disconnect 3 coolant hoses

from fuel cooler.

6. Release 2 fuel hoses from fuel cooler.

CAUTION: Plug the connections.

7. Release vacuum pipe clip from fuel cooler.
8. Remove 4 bolts securing fuel cooler to inlet

manifold and remove cooler.

Refit

9. Clean fuel hose connections.

10. Position fuel cooler to inlet manifold. Apply

Loctite 242 to bolts and tighten to 18 Nm (13
lbf.ft).

11. Connect fuel hoses.
12. Connect coolant hoses, secure with clips.
13. Secure vacuum hose to fuel cooler.
14. Refill cooling system. See COOLING SYSTEM,

Adjustment.

15. Fit engine acoustic cover and secure with bolts.
16. Reconnect battery negative lead.
17. Fit battery cover.

FUEL SYSTEM

5

REPAIR

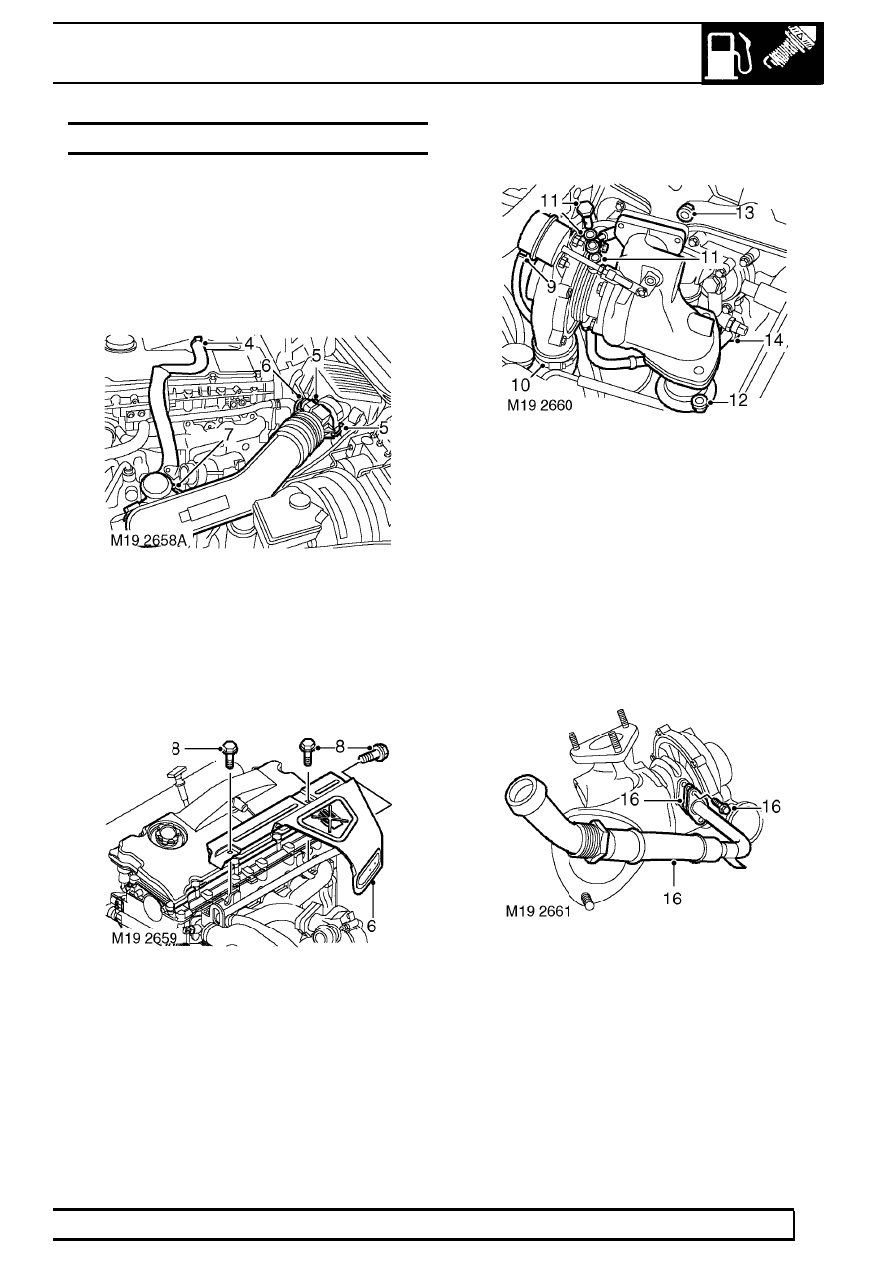

TURBOCHARGER

Service repair no - 19.42.01

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove 3 bolts and remove engine acoustic

cover.

4. Release clip and disconnect breather hose from

camshaft cover.

5. Release clips and disconnect air flow meter from

air filter.

6. Disconnect multiplug from air flow meter.
7. Loosen clip screw and remove air inlet hose

from turbocharger.

8. Remove 3 bolts and remove exhaust manifold

heat shield.

9. Release clip and disconnect vacuum hose from

turbocharger wastegate.

10. Loosen clip screw and release air outlet hose

from turbocharger.

11. Remove turbocharger oil feed banjo bolt and

discard sealing washers.

12. Remove 3 nuts and release exhaust front pipe

from turbocharger and discard gasket.

13. Remove 3 nuts securing turbocharger to exhaust

manifold.

14. Loosen and unscrew turbocharger drain pipe

union from cylinder block.

15. Remove turbocharger and discard gasket.

16. Remove 2 bolts and remove turbocharger oil

drain pipe. Discard gasket.
