Defender (1999-2002). Manual - part 56

18

ENGINE MANAGEMENT SYSTEM

26

DESCRIPTION AND OPERATION

TURBOCHARGER

1. Exhaust gas from manifold
2. Studs to exhaust manifold
3. Turbocharger cast iron housing
4. Wastegate valve linkage
5. Exhaust gas out to front exhaust pipe

6. Compressed air intake
7. Fresh air intake
8. Turbocharger aluminium alloy housing
9. Wastegate valve vacuum port

The Td5 engine utilises a Garrett GT20 turbocharger with an electronically controlled wastegate modulator to
improve engine performance. The turbocharger uses the engines exhaust gas to spin a turbine at very high
speed. This causes inlet air on the other side of the turbine to be drawn in through the turbocharger intake for
compression.The inlet air is carried round by the vanes of the compressor and then thrown out under centrifugal
force from the turbochargers outlet duct. This compression of air enables a greater quantity of air to be delivered
to the inlet manifold via an intercooler. Combustion is improved through better volumetric efficiency. The use of a
turbocharger improves fuel consumption and increases engine torque and power. Exhaust noise is also reduced
due to the smoothing out of exhaust pulsations.

The rear cast iron body of the turbocharger housing connects to a port on the exhaust manifold at the LH side of
the cylinder head by three studs and nuts. The interface between the exhaust manifold and the turbocharger
housing is separated by a metal gasket. The exhaust outlet of the turbocharger is located at the bottom of the
turbocharger cast iron housing. It is connected to the exhaust system front downpipe and is attached by three
studs and nuts. The interface between the turbocharger housing and the exhaust front pipe is separated by a
metal gasket.

The front casing of the turbocharger is constructed from aluminium alloy and is connected to the air inlet duct by a
metal band clip. The compressed air outlet is connected to the intercooler by a metal pipe which has rubber hose
extensions at each end attached by metal band clips.

ENGINE MANAGEMENT SYSTEM

27

DESCRIPTION AND OPERATION

The turbocharger is exposed to extremely high operating temperatures (up to 1000

°

C, 1832

°

F) because of the

hot exhaust gases and the high speed revolution of the turbine (up to 15,000 rev/min). In order to resist wear of
the turbine bearings a flow of lubrication oil is supplied from the engine lubrication system to keep the bearings
cool. Oil is supplied from a tapping at the front of the full-flow filter adaptor housing via a metal pipe with banjo
connections. Oil is returned to the sump via a metal pipe which connects to the cylinder block at a port below the
turbocharger assembly.

A heatshield is attached to the LH side of the engine to protect adjacent components from the heat generated at
the turbocharger. The heatshield is attached to the engine by 2 bolts. An additional bolt attaches the heatshield to
the turbocharger casting.

The ECM controls the amount of boost pressure the engine receives by way of the turbocharger. When full boost
is reached a control signal is sent to the wastegate modulator, and a vacuum is applied to the wastegate valve.
The wastegate valve opens, bypassing some of the exhaust gases away from the turbine to be output to the
exhaust system.

The engine should be allowed to idle for 15 seconds following engine start up and before the engine is switched
off to protect the turbocharger by maintaining oil supply to the turbine bearings.

INTERCOOLER

The intercooler is an air-to-air heat exchanger which lowers the intake air temperature to obtain a higher air
density for better combustion efficiency. The intercooler receives compressed air from the turbocharger via a
metal pipe. It cools the intake air via the intercooler matrix and delivers it to the intake manifold by means of a
rubber hose which connects between the intercooler outlet and the intake manifold. The rubber hose is connected
to ports at each end by metal clips.

The intercooler is located at the front of the engine bay, forward of the radiator.

18

ENGINE MANAGEMENT SYSTEM

28

DESCRIPTION AND OPERATION

OPERATION

Engine Management
The ECM controls the operation of the engine using stored information within its memory. This guarantees
optimum performance from the engine in terms of torque delivery, fuel consumption and exhaust emissions in all
operating conditions, while still giving optimum driveability.

The ECM will receive information from its sensors under all operating conditions, especially during:

•

Cold starting.

•

Hot starting.

•

Idle.

•

Wide open throttle.

•

Acceleration.

•

Adaptive strategy.

•

Backup strategy for sensor failures.

The ECM receives information from various sensors to determine the current operating state of the engine. The
ECM then refers this information to stored values in its memory and makes any necessary changes to optimise
air/fuel mixture and fuel injection timing. The ECM controls the air/fuel mixture and fuel injection timing via the
Electronic Unit Injectors (EUI), by the length of time the EUI’s are to inject fuel into the cylinder. This is a rolling
process and is called adaptive strategy. By using this adaptive strategy the ECM is able to control the engine to
give optimum driveability under all operating conditions.

During cold start conditions the ECM uses ECT information to allow more fuel to be injected into the cylinders.
This, combined with the glow plug timing strategy supplied by the ECM, facilitates good cold starting.

During hot start conditions, the ECM uses ECT and FT information to implement the optimum fuelling strategy to
facilitate good hot starting.

During idle and wide open throttle conditions, the ECM uses mapped information within its memory to respond to
input information from the TP sensor to implement the optimum fuelling strategy to facilitate idle and wide open
throttle.

To achieve an adaptive strategy for acceleration, the ECM uses input information from the CKP sensor, the TP
sensor, the ECT sensor, the MAP/IAT sensor, and the FT sensor. This is compared to mapped information within
its memory to implement the optimum fuelling strategy to facilitate acceleration.

Fuel Delivery / Injection Control
The fuel delivery/injection control delivers a precise amount of finely atomised fuel to mix with the air in the
combustion chamber to create a controlled explosion. To precisely control fuel delivery and control fuel injection,
the following input conditions must be met:

•

CKP information.

•

Injection timing map information.

•

FT information.

•

ECT information.

The ECM monitors the conditions required for optimum combustion of fuel in the cylinder from the various sensors
around the engine and then compares it against stored information. From this calculation, the ECM can adjust the
quantity and timing of the fuel being delivered into the cylinder. The ECM uses CKP information as follows:

•

To calculate engine speed.

•

To determine engine crankshaft position.

Engine speed and crankshaft position allows the ECM to determine fuel injection timing.

The ECM also uses ECT and FT information to allow optimum fuel delivery and injection control for all engine
coolant and fuel temperatures.

ENGINE MANAGEMENT SYSTEM

1

REPAIR

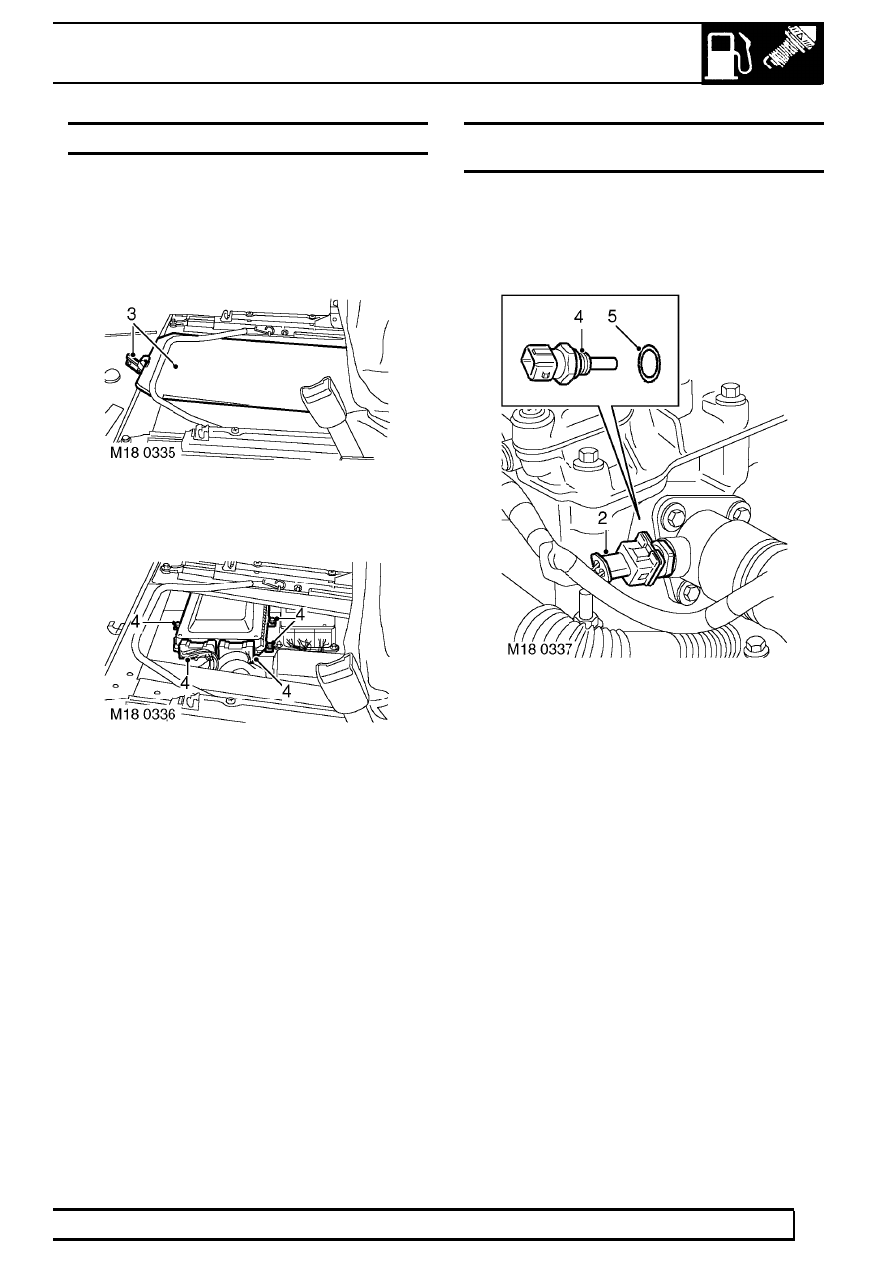

ENGINE CONTROL MODULE (ECM)

Service repair no - 18.30.03

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery negative lead.

3. Remove RH seat cushion, release clip and

remove ECM access panel.

4. Remove 3 bolts, release ECM and disconnect 2

multiplugs. Remove ECM.

Refit

5. Position new ECM and connect multiplugs.
6. Fit ECM and tighten bolts.
7. Fit access panel and RH seat cushion.
8. Reconnect battery negative lead.
9. Fit battery cover and secure with fixings.

SENSOR - ENGINE COOLANT TEMPERATURE
(ECT)

Service repair no - 18.30.10

Remove

1. Disconnect battery negative lead.

2. Remove spring clip and disconnect ECT sensor

multiplug.

3. Position cloth around ECT sensor to absorb

coolant spillage.

4. Remove ECT sensor.
5. Remove sealing washer and discard.

Refit

6. Clean sealing washer, sensor threads and

sensor location.

7. Coat sensor threads with Loctite 577 and fit new

sealing washer.

8. Fit ECT sensor and tighten to 20 Nm (14 lbf.ft).
9. Fit spring clip to multiplug and connect multiplug

to ECT sensor.

10. Top up cooling system.
11. Run engine to normal operating temperature.

Check for leaks around ECT sensor.

12. Reconnect battery negative lead.
