Defender (1999-2002). Manual - part 33

ENGINE

23

REPAIR

FILTER - OIL

Service repair no - 12.60.04

Remove

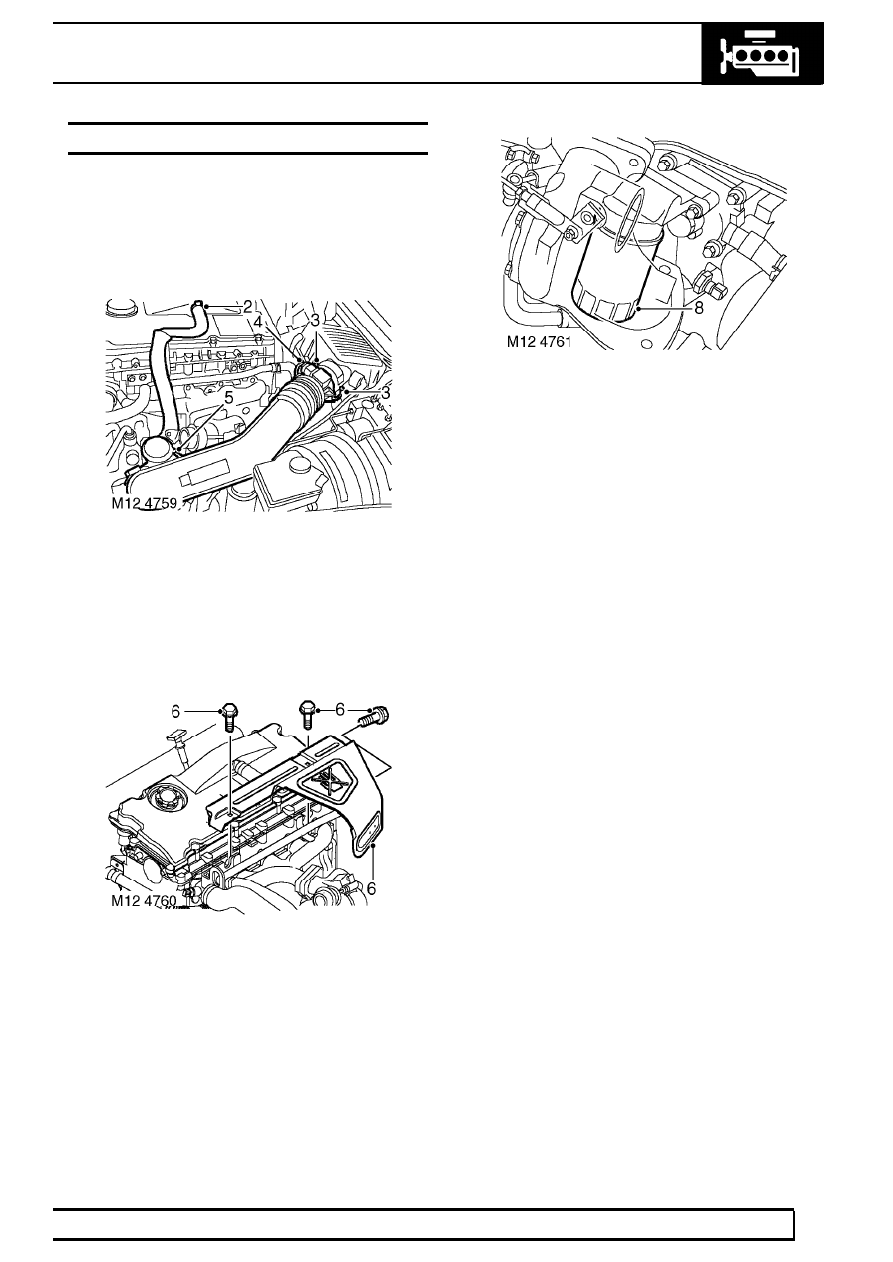

1. Remove 3 bolts and remove engine acoustic

cover.

2. Release clip and disconnect breather hose from

camshaft cover.

3. Release clips and disconnect air flow meter from

air filter.

4. Disconnect multiplug from air flow meter.
5. Loosen clip screw and remove air inlet hose

from turbocharger.

6. Remove 3 bolts and remove manifold heat

shield.

7. Clean area around filter head and place a

container beneath engine.

8. Using a strap wrench, unscrew and discard filter.

Refit

9. Clean mating face of filter head.

10. Lubricate sealing ring of new filter with clean

engine oil.

11. Fit filter and tighten by hand until it seats then

tighten a further half turn.

12. Start and run engine to check for leaks.
13. Stop engine, wait a few minutes, then check oil

level.

14. Top up engine oil.
15. Position exhaust manifold heat shield and

tighten 3 bolts.

16. Position air inlet hose to turbocharger and

tighten clip screw.

17. Connect air flow meter to air filter and secure

clips.

18. Connect air flow meter multiplug.
19. Connect breather hose and secure with clip.
20. Position engine acoustic cover.

12

ENGINE

24

REPAIR

STRAINER - OIL PICK-UP

Service repair no - 12.60.20

Remove

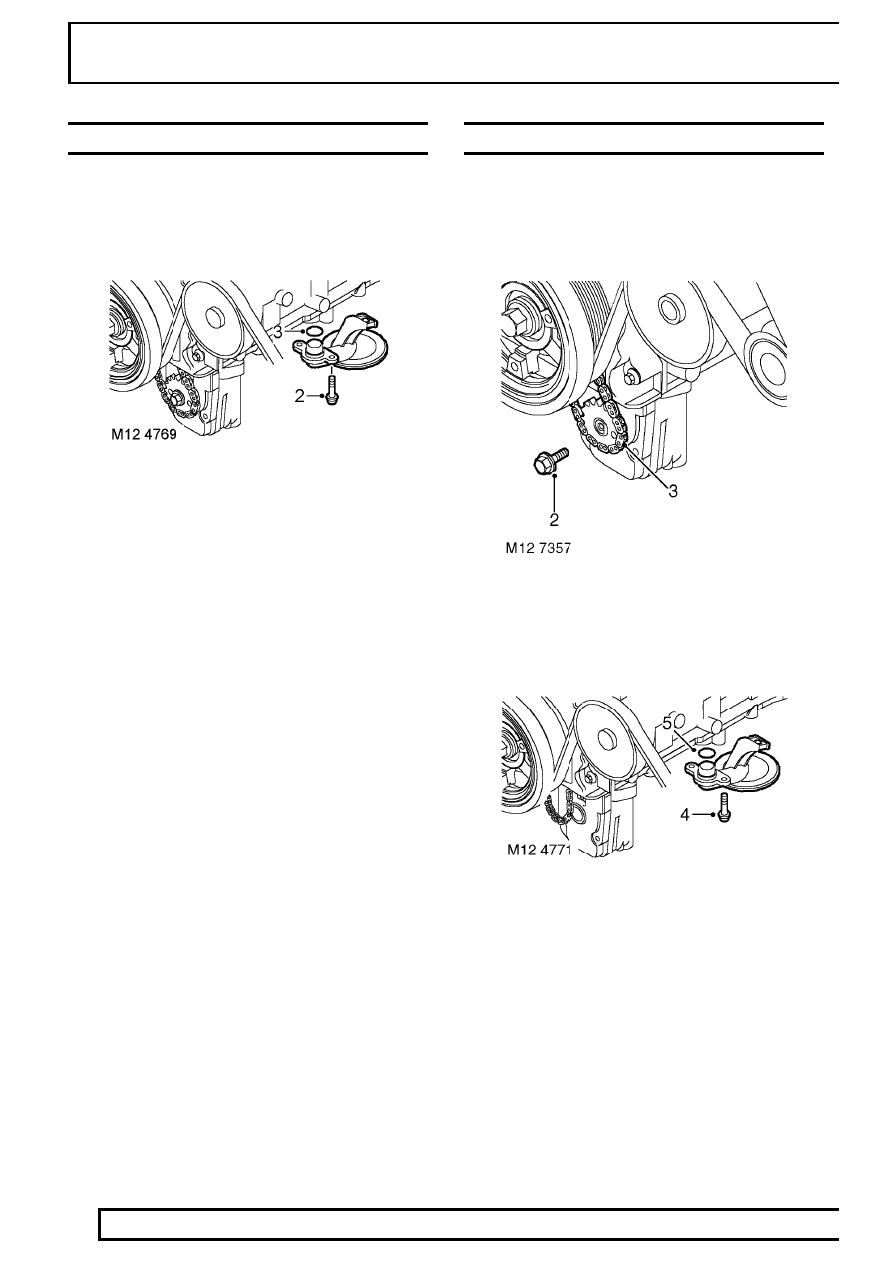

1. Remove sump gasket. See this Section.

2. Remove 3 Torx screws securing oil pick-up

strainer.

3. Remove and discard ’O’ring.

Refit

4. Clean oil pick-up strainer faces.
5. Fit new ’O’ ring to oil pick-up strainer.
6. Fit oil pick-up strainer, apply Loctite 242 to

threads of Torx screws; fit screws and tighten to
10 Nm (7 lbf.ft).

7. Fit new sump gasket. See this Section.

PUMP - OIL

Service repair no - 12.60.26

Remove

1. Remove sump gasket. See this Section.

2. Remove bolt securing oil pump sprocket to oil

pump drive spindle.

3. Remove sprocket from oil pump.

4. Remove 3 Torx screws securing oil pick-up

strainer; remove strainer.

5. Remove and discard ’O’ ring.

ENGINE

25

REPAIR

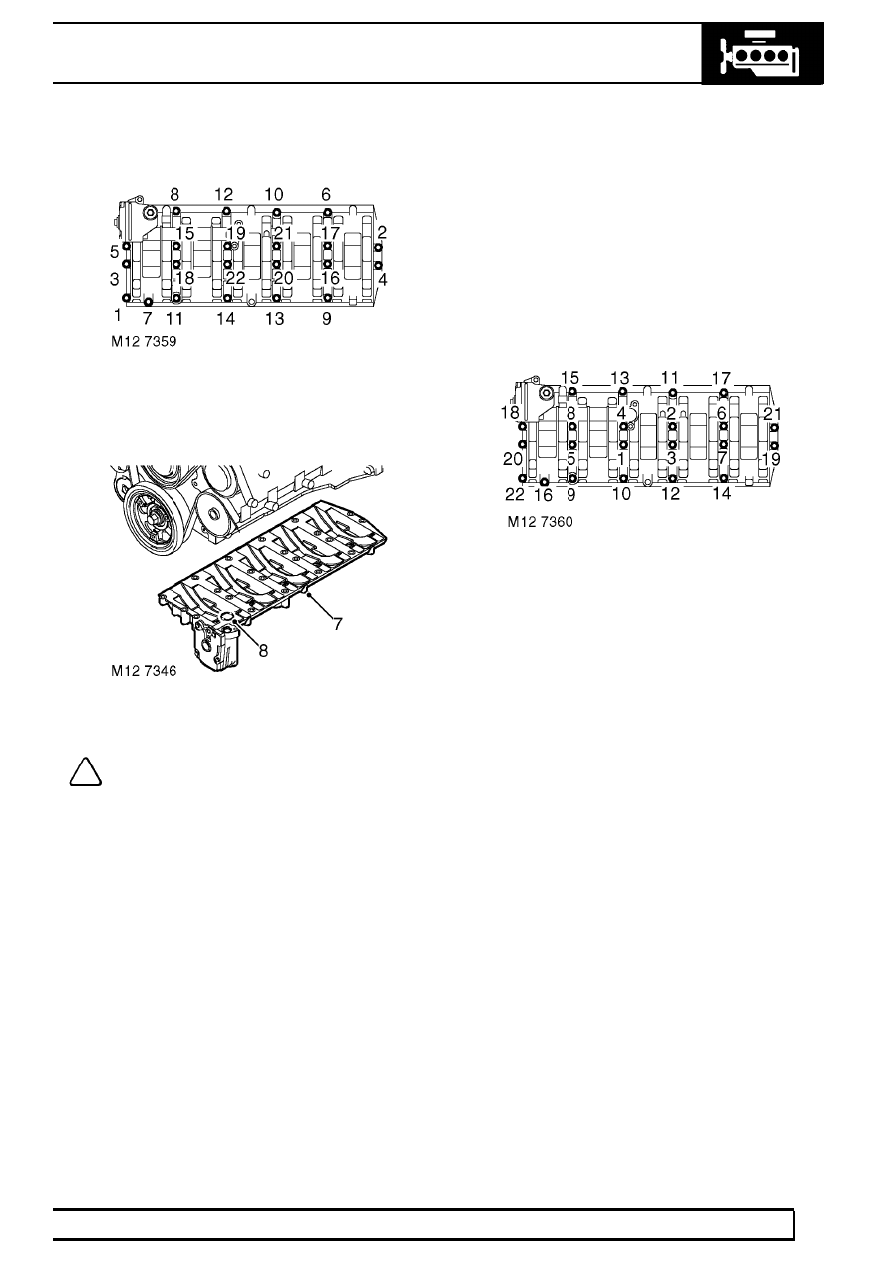

6. Using sequence shown, remove and discard 22

bolts securing oil pump and stiffener assembly.

7. Remove oil pump and stiffener assembly.

NOTE: Dowel located.

8. Remove and discard ’O’ ring.

Refit

9. Clean mating faces of oil pump and stiffener

assembly to main bearing caps and cylinder
block.

10. Fit new ’O’ ring to oil pump housing.
11. Position oil pump and stiffener assembly on to

cylinder block ensuring 2 dowels are correctly
located.

12. Fit new bolts and using sequence shown, tighten

to 13 Nm (10 lbf.ft) .

13. Lubricate a new ’O’ ring with engine oil and fit to

oil pick-up strainer.

14. Fit oil pick-up strainer, apply Loctite 242 to

threads of Torx screws; fit screws and tighten to
10 Nm (7 lbf.ft).

12

ENGINE

26

REPAIR

15. Position oil pump drive sprocket and chain on to

oil pump ensuring that the ’D’ shape on the drive
sprocket is located on flat on the oil pump drive
shaft.

16. Clean oil pump drive sprocket retaining bolt and

apply Loctite 242 to bolt threads.

17. Fit oil pump drive sprocket retaining bolt and

tighten to 25 Nm (18 lbf.ft).

18. Fit new sump gasket. See this Section.

GASKET - ENGINE TO SUMP

Service repair no - 12.60.38

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove exhaust front pipe. See MANIFOLD

AND EXHAUST SYSTEM, Repair.

4. Drain engine oil.

5. Loosen 4 bolts securing sump to gearbox bell

housing.

6. Remove 2 bolts securing centrifuge drain pipe to

sump and discard gasket.

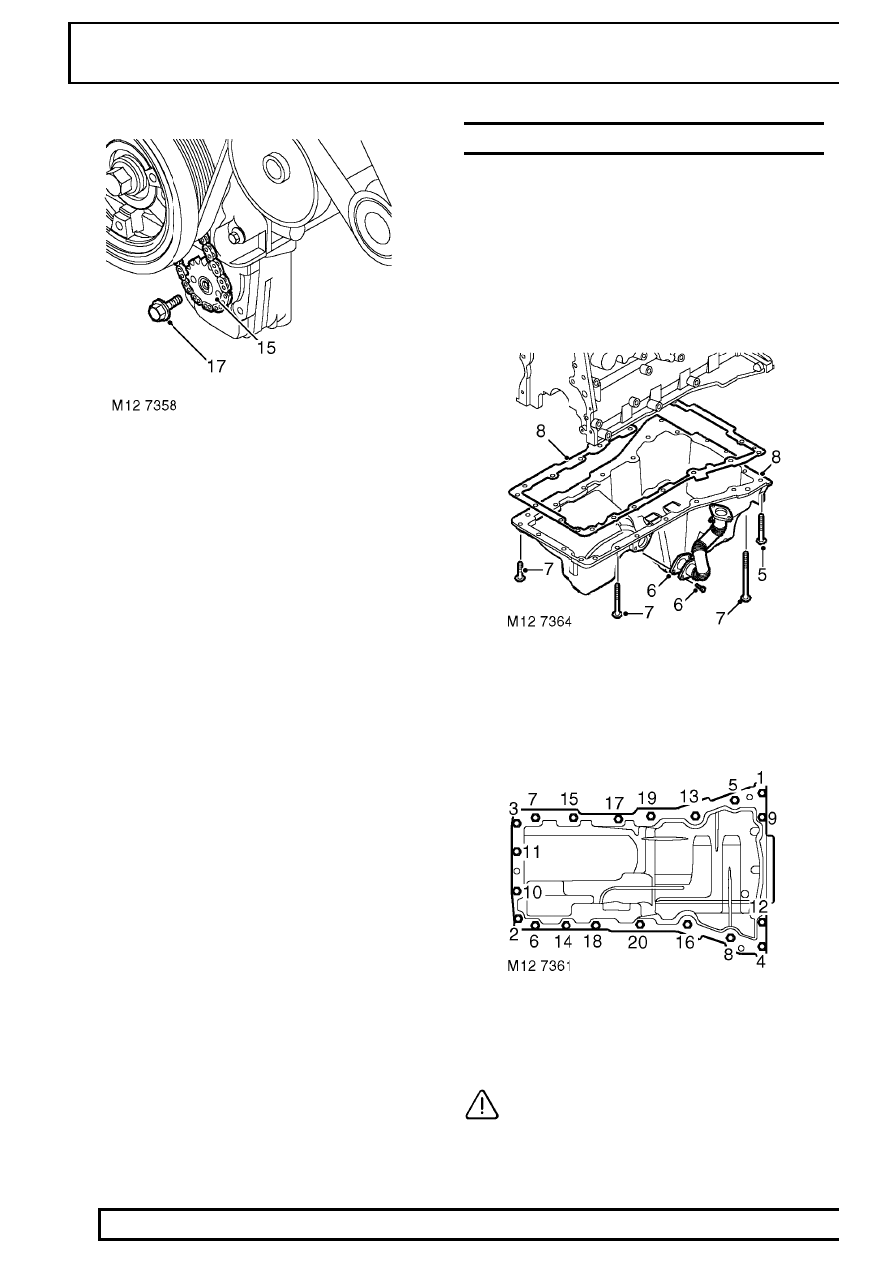

7. Using sequence shown and noting their fitted

position, remove 20 bolts securing sump.

8. Remove sump, remove and discard gasket.

CAUTION: Do not lever between sump and
cylinder block.
