Defender (1999-2002). Manual - part 31





ENGINE

15

REPAIR

NOTE: Non EU3 model illustrated.

9. Disconnect fuel hoses, tank to fuel cooler and

connector block on cylinder head.

CAUTION: Plug the connections.

10. Disconnect fuel hose from fuel cooler and secure

to connector block on cylinder head. This to
prevent contamination of the fuel system.

11. Release servo vacuum pipe, remove 4 bolts and

remove fuel cooler.

12. Release servo vacuum pipe from engine rear

cover clips and vacuum pump.

NOTE: Non EU3 model illustrated.

13. Disconnect vacuum hose from EGR valve.
14. Release EGR vacuum hose from vacuum pipe.

15. Disconnect multiplug from condensor cooling

fan.

NOTE: Non EU3 model illustrated.

16. Disconnect multiplugs from EGR solenoid, inlet

manifold sensor and injector harness.

12

ENGINE

16

REPAIR

NOTE: Non EU3 model illustrated.

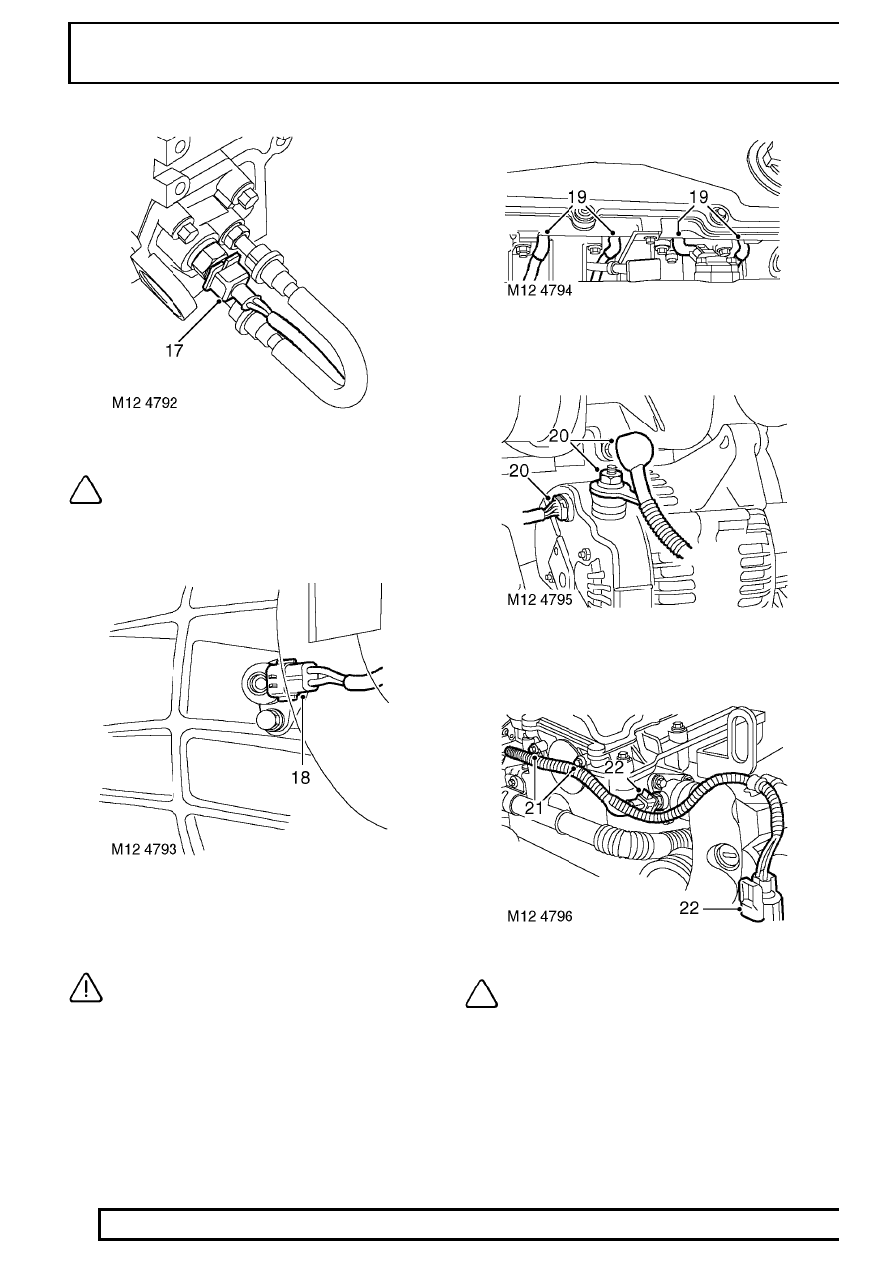

17. Disconnect multiplug from fuel temperature

sensor.

18. Disconnect multiplug from CKP sensor. Remove

bolt securing CKP sensor, remove sensor and
discard ’O’ ring.

CAUTION: If fitted:- Retain CKP sensor
spacer.

19. Disconnect 4 glow plug leads.

20. Remove nut securing alternator lead and

disconnect multiplug.

NOTE: Non EU3 model illustrated.

21. Remove 2 bolts securing engine harness to

camshaft carrier.

22. Disconnect A/C compressor and ECT sensor

multiplugs.

ENGINE

17

REPAIR

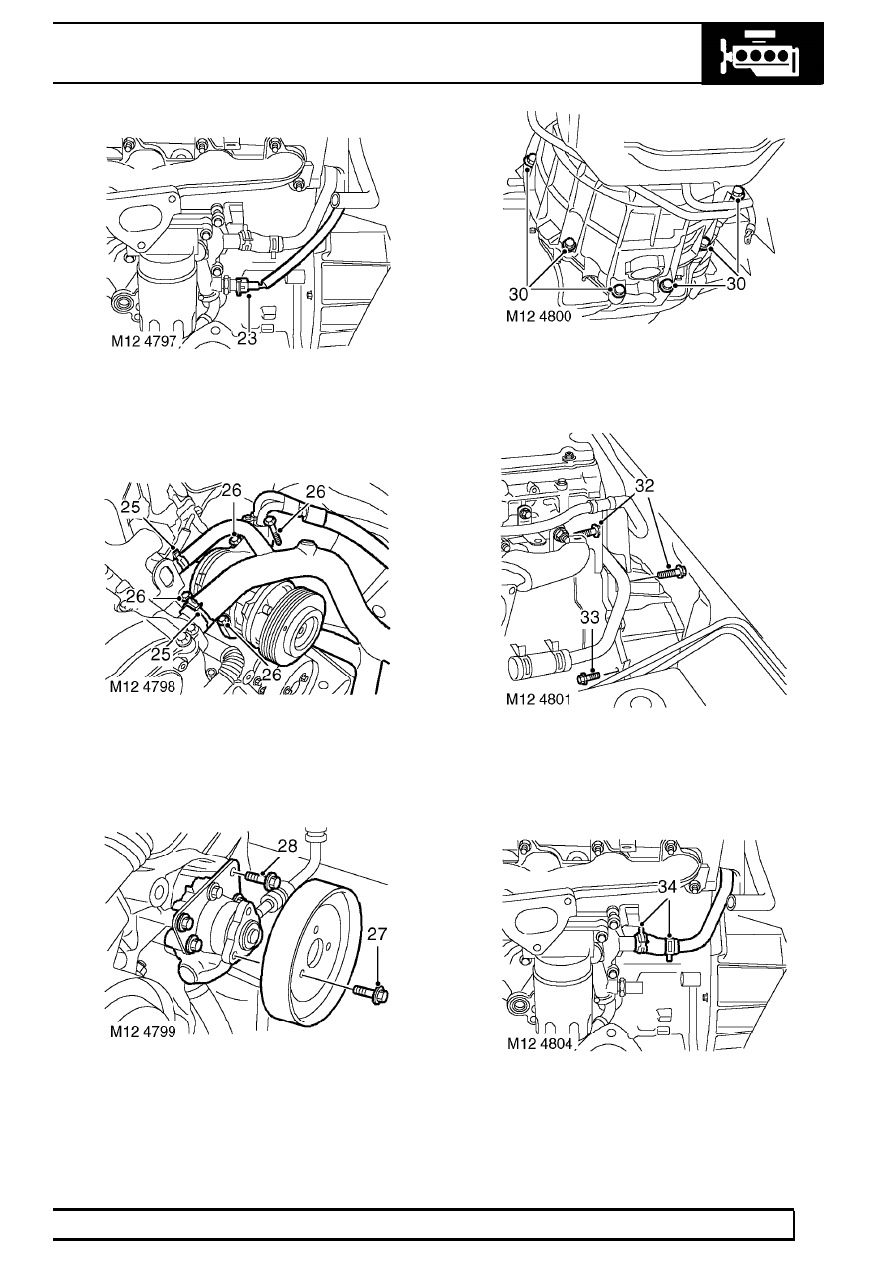

23. Disconnect oil pressure switch multiplug.
24. Release engine harness from underside of inlet

manifold and tie aside.

25. Release clips and remove coolant top hose from

cylinder head and coolant rail.

26. Remove 4 bolts and move A/C compressor

aside.

27. Remove 3 bolts and remove PAS pump pulley.
28. Remove 4 bolts and move PAS pump aside.
29. Raise vehicle on ramp.

30. Remove 6 bolts securing gearbox housing to

engine.

31. Lower vehicle ramp.

32. Remove 2 upper bolts securing gearbox housing

to engine.

33. Remove bolt securing engine closing panel to

gearbox.

34. Release clip and coolant hose from engine oil

cooler.

12

ENGINE

18

REPAIR

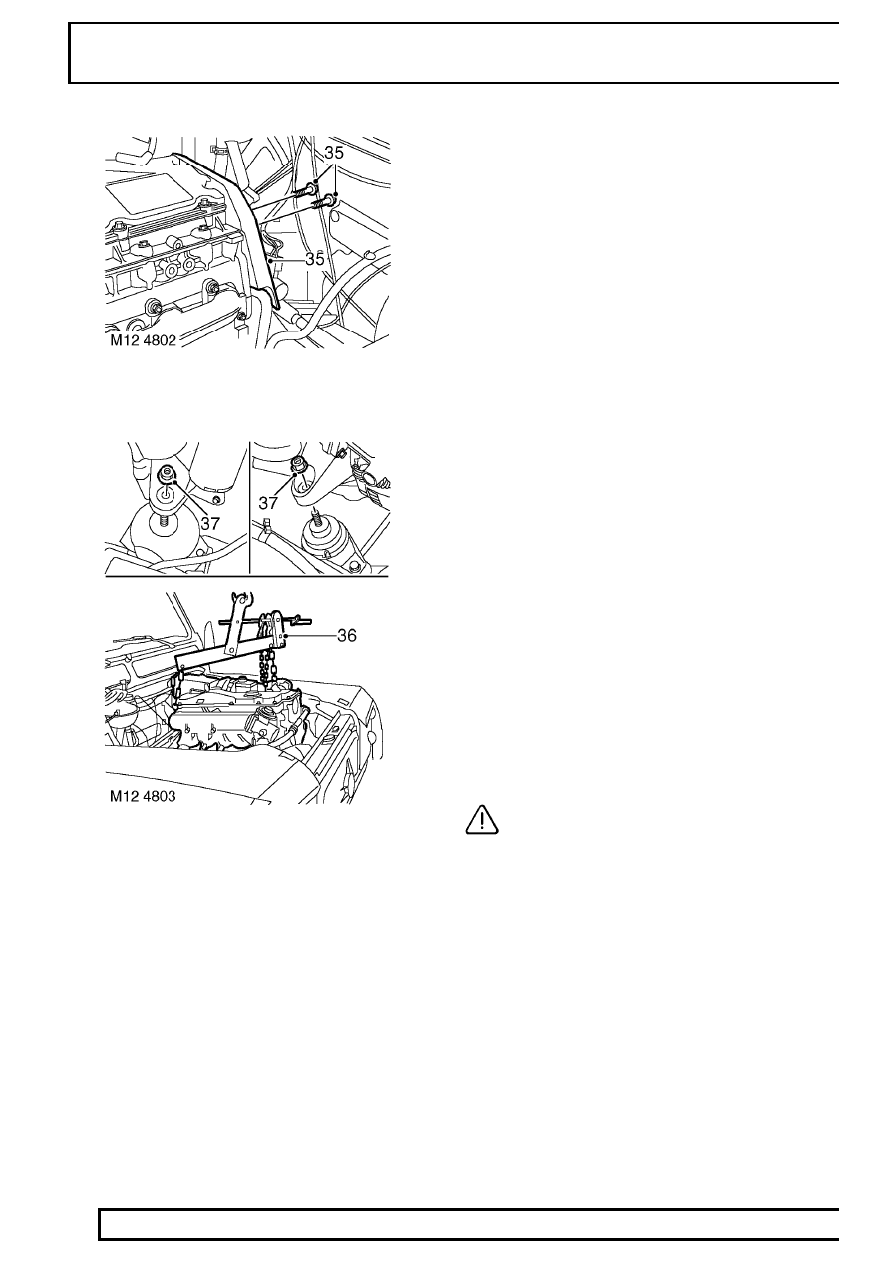

35. Remove 2 bolts and remove acoustic cover from

rear of cylinder head.

36. Fit LRT-12-138 to suitable lifting chains and

connect to lifting eyes on engine.

37. Remove 2 nuts from RH and LH front engine

mountings.

38. Fit trolley jack to support gearbox.
39. With assistance raise chains and remove engine

from vehicle.

Refit

40. With assistance, raise engine from bench and

position in vehicle.

41. With assistance, align engine to gearbox input

shaft.

42. Position 2 upper bolts securing gearbox housing

to engine and tighten to 50 Nm (37 lbf.ft).

43. Lower engine onto mountings and tighten nuts to

85 Nm (63 lbf.ft).

44. Remove LRT-12-138 from engine.
45. Fit and tighten bolt securing engine closing panel

to gearbox.

46. Raise vehicle on ramp.
47. Fit bolts securing gearbox housing to engine and

tighten to 50 Nm (37 lbf.ft).

48. Lower ramp.
49. Fit acoustic cover to rear of cylinder head and

tighten bolts.

50. Position coolant hose to engine oil cooler and

secure clip.

51. Position PAS pump and tighten bolts to 25 Nm

(18 lbf.ft).

52. Position PAS pulley and tighten bolts to 25 Nm

(18 lbf.ft).

53. Position A/C compressor and tighten bolts to 25

Nm (18 lbf.ft).

54. Route engine harness beneath inlet manifold

and connect multiplugs to oil pressure switch,
A/C compressor, and ECT sensor.

55. Fit and tighten bolts securing engine harness to

camshaft carrier.

56. Connect multiplug to alternator.
57. Connect battery lead to alternator and tighten

nut.

58. Clean CKP sensor and mating face.

CAUTION: If originally fitted:- Fit spacer to
CKP sensor.

59. Using a new ’O’ ring, fit CKP sensor, tighten bolt

to 10 Nm (7 lbf.ft) .

60. Connect CKP sensor multiplug.
61. Connect multiplugs to EGR solenoid, inlet

manifold sensor, injector harness, fuel
temperature sensor and CKP sensor.

62. Connect glow plug leads.
63. Connect multiplug to condensor cooling fan.
64. Connect vacuum hose to EGR valve.
65. Connect EGR vacuum hose to vacuum pipe.
66. Position pipe to vacuum pump and secure pipe

to acoustic cover clips.

67. Position fuel cooler. Apply Loctite 242 to bolts

and tighten to 18 Nm (13 lbf.ft).

68. Disconnect fuel hose from connector block and

connect to fuel cooler.

69. Connect fuel hoses to fuel cooler and connector

block on cylinder head.
