Defender (1993+). Manual - part 110





ELECTRICAL EQUIPMENT

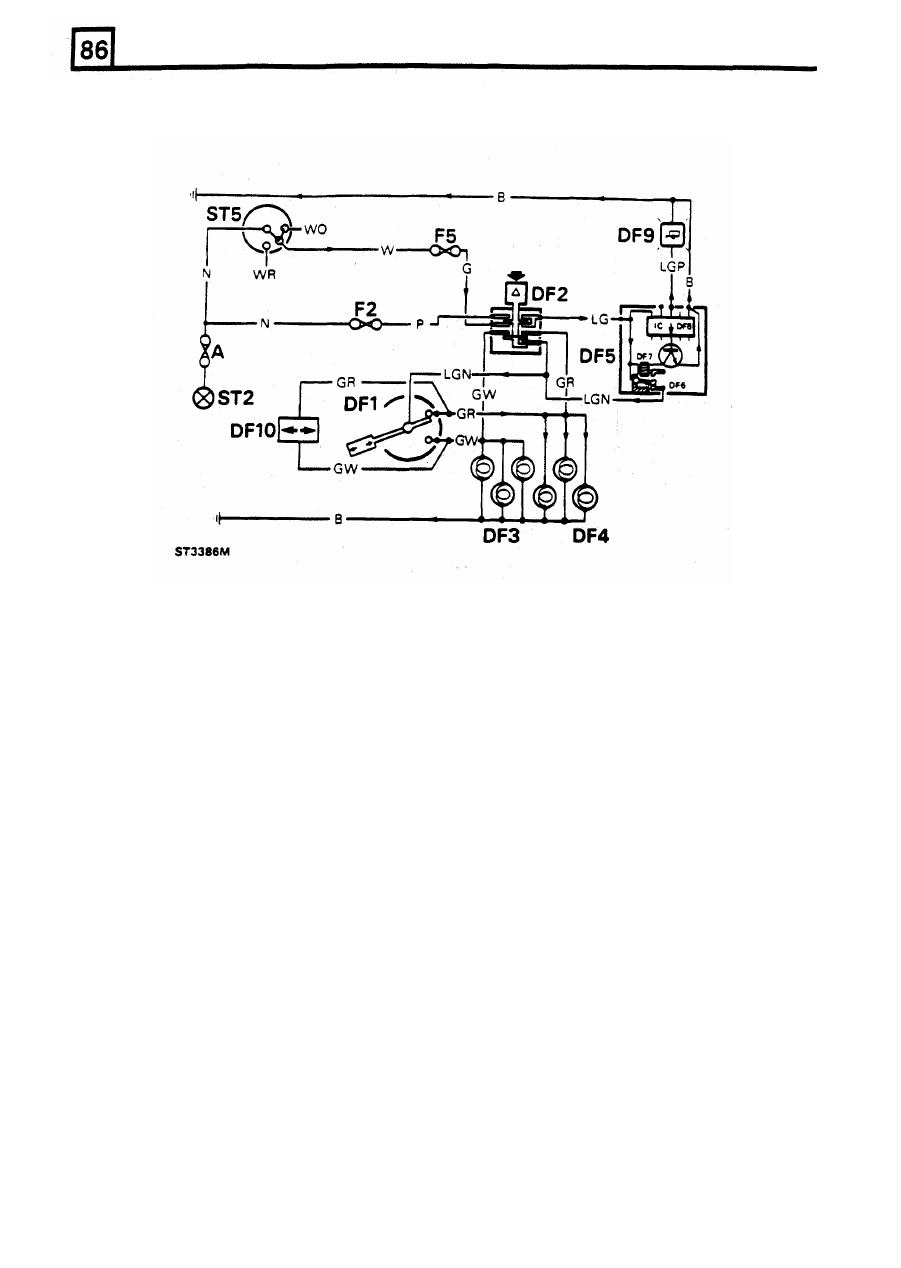

HAZARD

FLASHER

CIRCUIT DEFENDER 110 (ST3386M)

DF1  Direction indicator switch
DF2  Flasher switch and warning light
DF3  Right side indicator lamps including trailer
DF4  Left side indicator lamps including trailer
DF5  Flasher unit
DF6  Flasher unit internal relay module
DF7  Flasher unit internal IC timer
DF6  Integrated circuit
DF9  Indicator warning light, trailer
DF10 lndicator warning light, vehicle
ST2  Terminal post starter solenoid

F2
F5

60 amp fuse, main fuse box

15 amp fuse, dash fuse box
10 amp fuse, dash fuse box

52

REVISED: OCT

1993

ELECTRICAL

EQUIPMENT

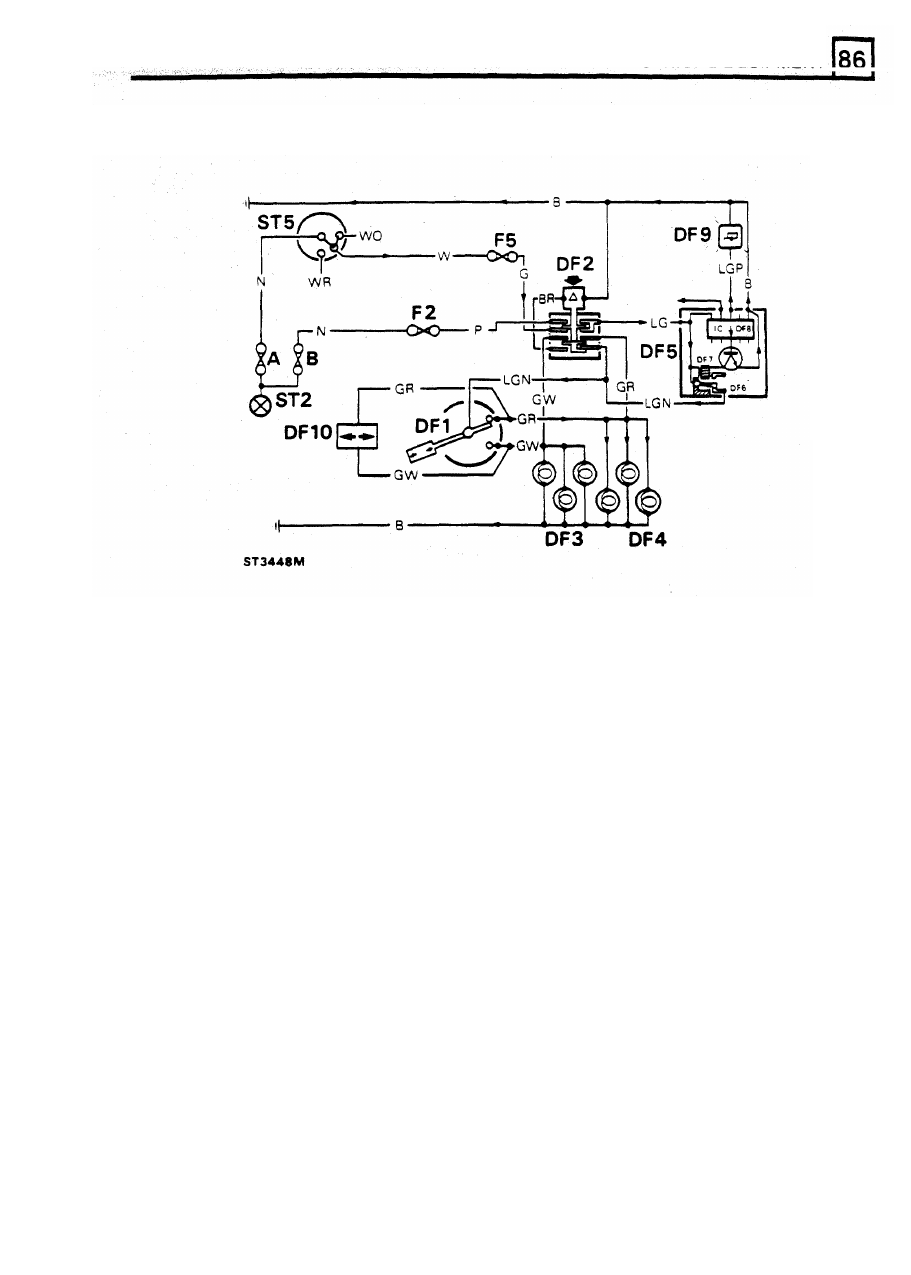

HAZARD FLASHER CIRCUIT

DEFENDER

90

(ST3448M)

DF1  Direction indicator switch
DF2  Flasher switch and warning light
DF3  Right side indicator lamps including trailer
DF4  Left side indicator lamps including trailer
DF5  Flasher unit
DF6  Flasher unit internal relay module
DF7  Flasher unit internal IC timer

DF8  Integrated circuit
DF9  Indicator warning light. trailer
DF10  Indicator warning light. vehicle
ST2  Terminal post strater solenoid


F2
F5

60 amp fuse, main fuse box
60 amp fuse, main fuse box

15 amp fuse. dash fuse box
10 amp fuse, dash fuse box

REVISED: OCT

1993

35

ELECTRICAL

EQUIPMENT

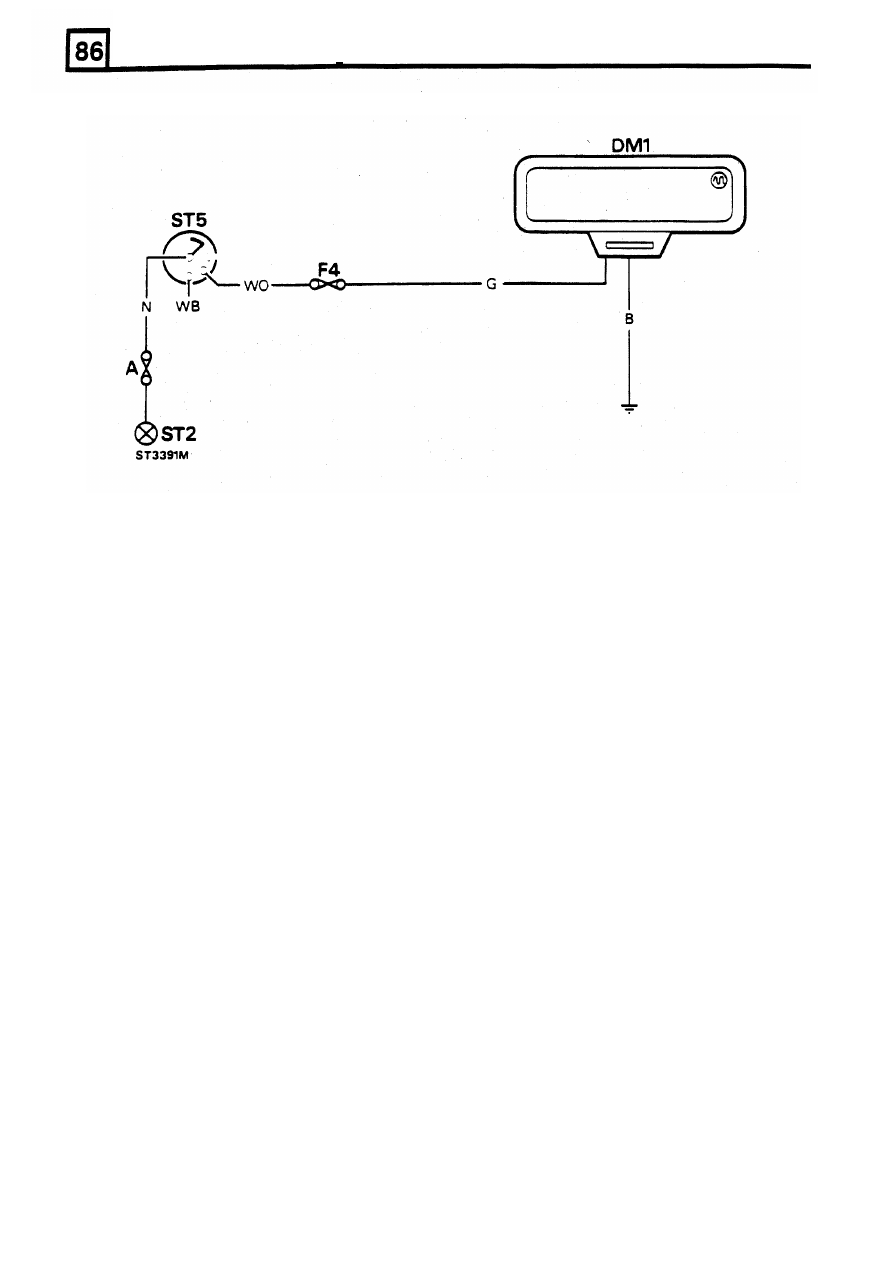

DIMMING MIRROR CIRCUIT DEFENDER

110

(ST3391M)

DM1  Dimming mirror
ST2  Terminal post starter solenoid
ST5  Starter/ignition

switch

F4

60

amp

fuse, main

fuse box

10 amp

fuse, dash fuse

box

54

REVISED: OCT

1993

ELECTRICAL

EQUIPMENT

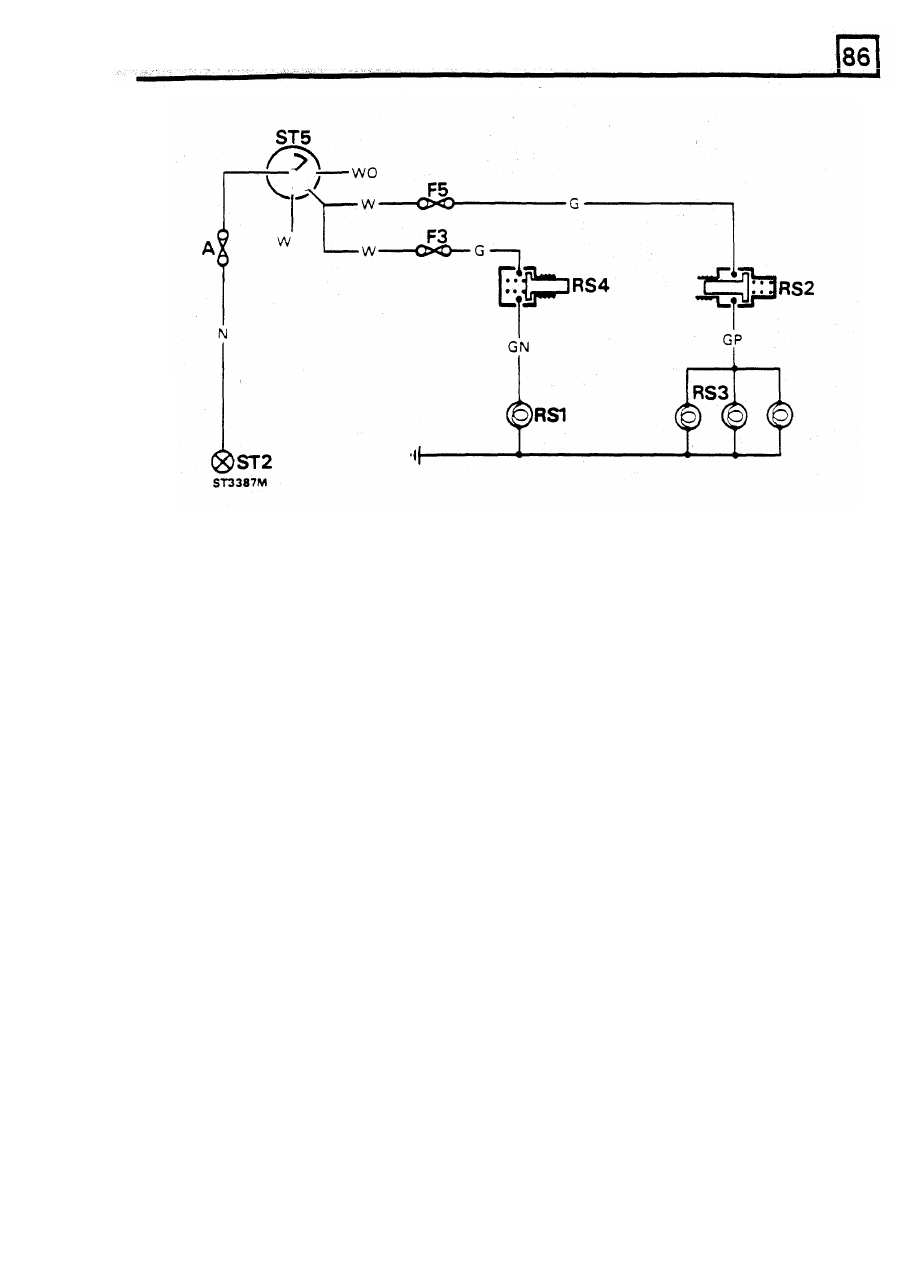

REVERSE AND

STOP  LAMP CIRCUIT DEFENDER

90

AND

110

(ST3387M)

RS1

Reverse lamp

RS2  Stop  lamp  switch
RS3  Stop  lamps
RS4

Reverse  lamp  switch

ST2

Terminal  post  starter  solenoid

ST5

Starter/ignition  switch


F3
F5

60 amp fuse, main f u s e  box

15 amp fuse, dash fuse box
10 amp fuse, dash fuse box

55

REVISED: OCT

1993
