RE-ISSUED: FEB 1993

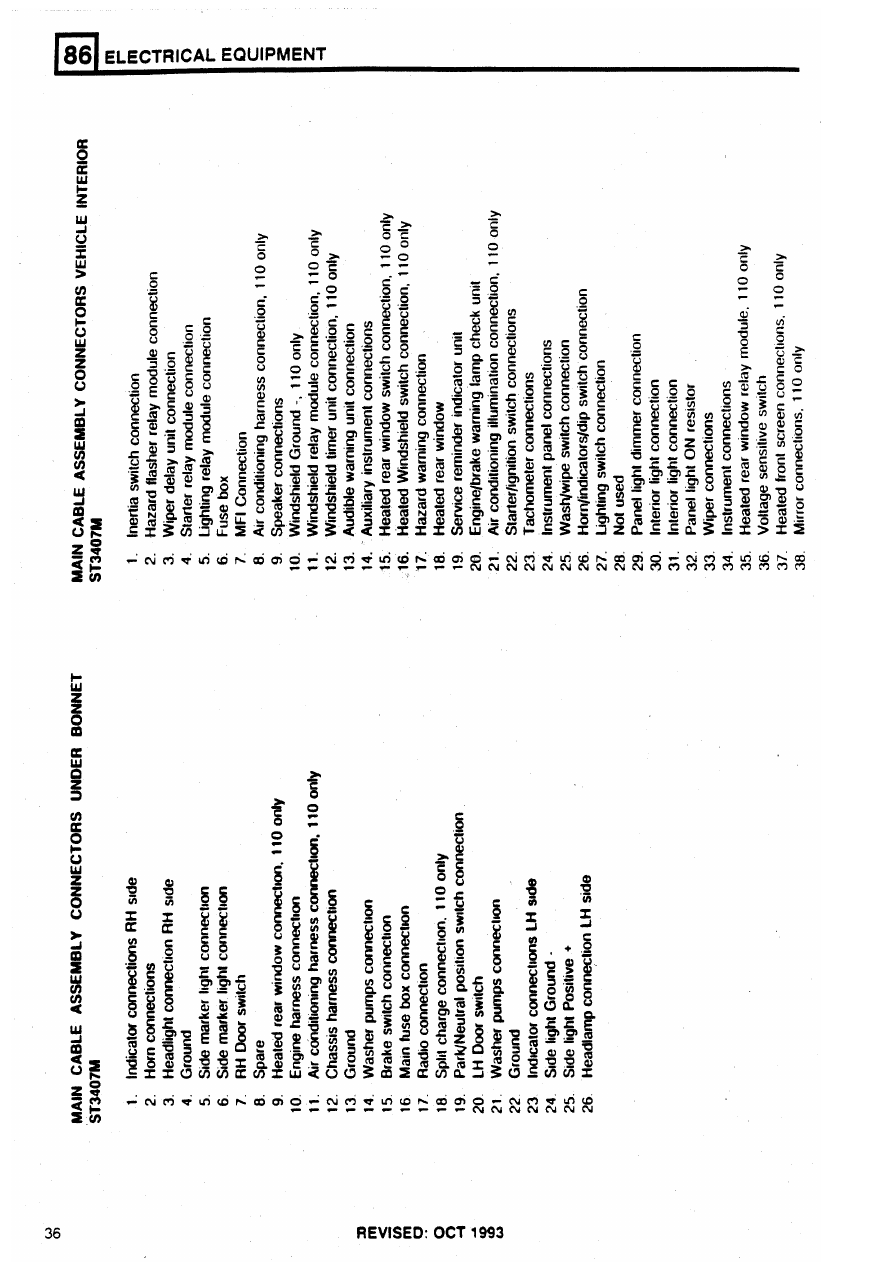

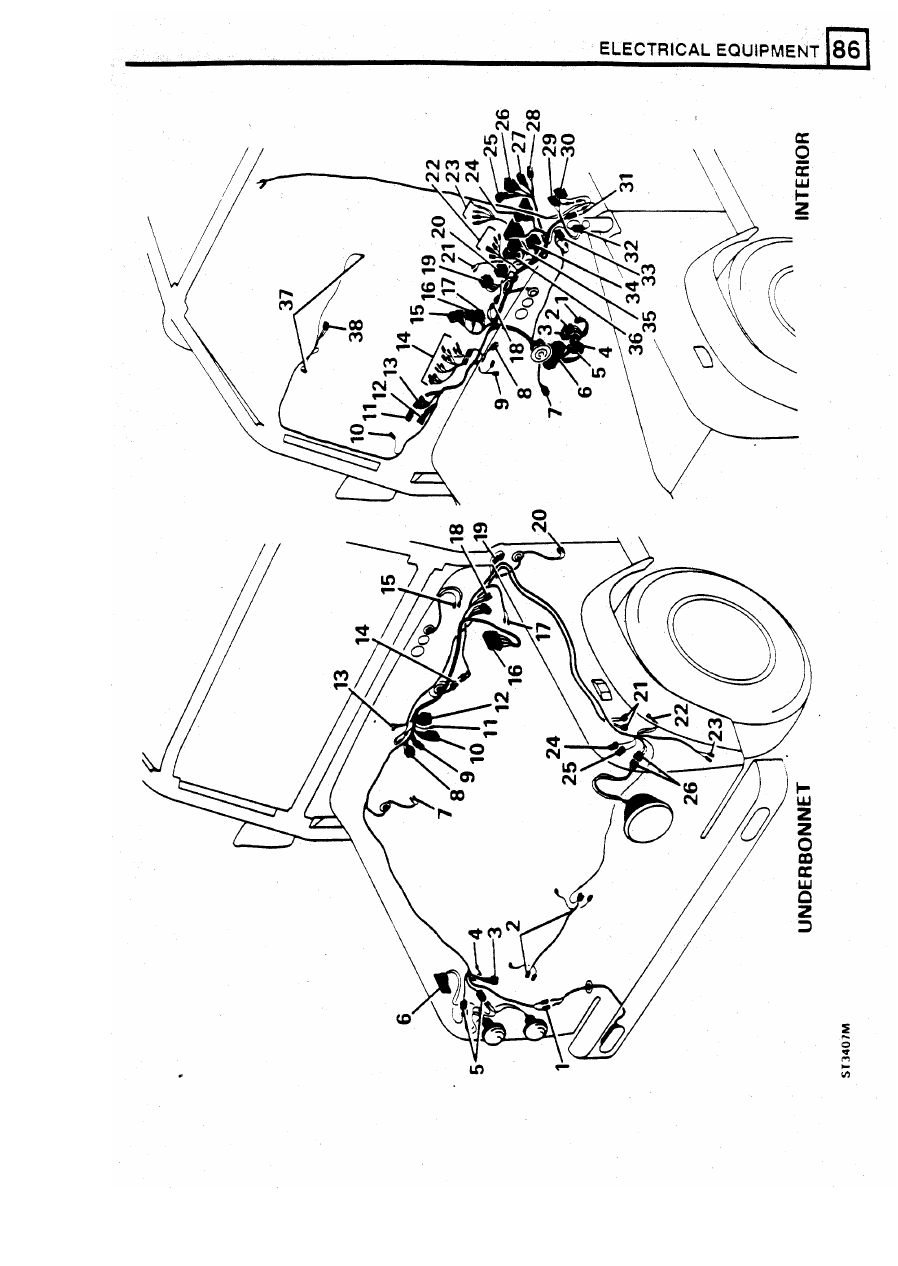

ELECTRICAL EQUIPMENT

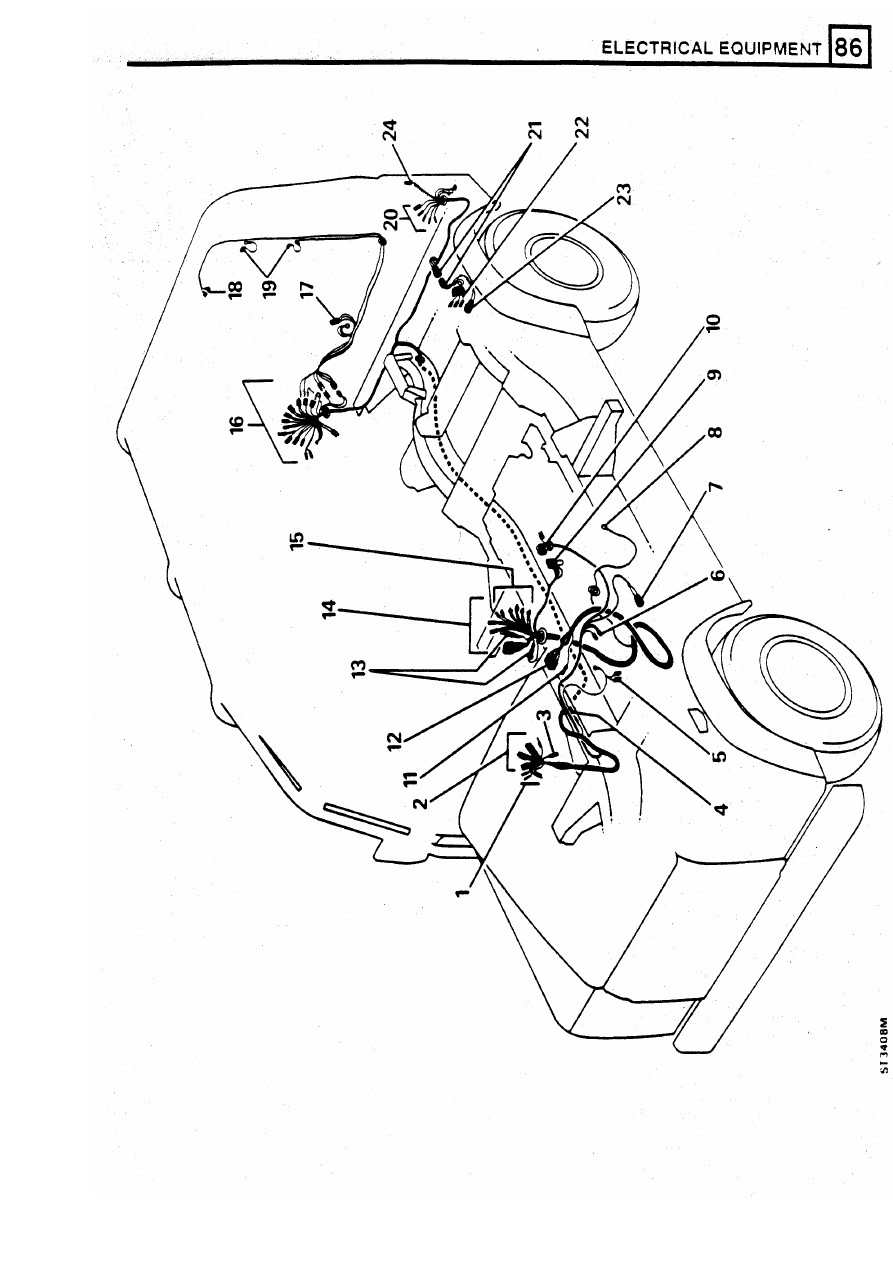

CHASSIS AND RADIO HARNESS CONNECTORS ST3408M

1.

Gearbox over temperature switch connection

2.

Main harness connection

3.

Transmission

low

oil connections

4.  Centre differential lock connections

5.

Centre differential lock switch

6.  Reverse light connection
7.  Speed sensor connection
8.  Radio supply lead
9.

Rear speaker connection

10.  Rear speaker and seat belt connections

11.

Supply to split charge circuit, 110 only

12.  Main harness connection
13.  Radio fuses

14.

Radio connections

15.  Speaker connections
16,  Rear light connections

17.

Rear wiper motor connections, 110 only

18.  High level brake light
19.

Heated rear window connections, 110 only

20.

Rear tank Connections,

110

only

21.

Fuel tank cable connections

22.

Fuel level indicator connections,

110

only

23.

Fuel pump connection

24.  Speaker connection

38

REVISED:

OCT

1993

39

RE-ISSUED:  FEB  1993
