AIR  CONDITIONING

CONDENSER

AND

RECEIVER/DRIER

Removal

1.

Place the vehicle in a well  ventilated area.

2.

Stop the engine, open and secure the bonnet.

3.

Remove  the  caps  from  the  compressor
service  valves.  Connect  the  gauge  set  for

evacuation, and evacuate as  detailed earlier.

4.

Having evacuated the air  conditioning system,

open fully  (turn anti-clockwise) the compressor
service  valves  and  disconnect  the  gauge  set.
Replace all caps to valve connections.

5.

Release  the  four  top  and  two  side  fixings

securing  the  grille  and  nose  assembly  and
remove.

6.

Disconnect the  wires  at  the  rear  of  the  horn,

the  air  conditioning  fan  leads  located  across
the  top  of  the  fan  cowling  frame  and  the
electrical connector to the receiver/drier.

7.  Release  the  four  bolts  and  large  packing

washers  securing  the  cowling

to

the  wing

sides.

8.

Remove  the  four  nuts  securing  the  fan

cowling to the bottom bracket and lift clear.

9.

Remove  the  two  bolts  securing  the  bonnet
striker support plate.

13.

Release  the  high  pressure  pipe  from  the

receiver/drier, cap the pipe end connections.

Condenser removal

only

10.  Release the top  air  conditioning hose and cap

the ends to prevent moisture and dirt  entering
the system.

14.

Release  both  air  conditioning  pipes from  the

condenser extension plate.  Lift  the  condenser
clear.

Receiver/drier removal

15.

Whilst  supporting  with  suitable  spanners,
unscrew the bottom union to the receiver/drier.
Cap the  pipe ends

to

prevent  dirt  or  moisture

entering the system.

16.

Release  the  receiver/drier  clamp  bolts  and

allow  me  assembly

to

drop  clear  of  the

lugs  and  carefully  ease  the  condenser

17.  Lift  the  receiver/drier  from  the  condenser  and

forwards as far  as possible.

discard.  It  is

NOT

recommended  to  refit  the

old unit.

11.  Lift  the  condenser  from  the  bottom  mounting

condenser.

12.

Release  the  high  pressure  air  conditioning
hose  complete  with  the  sight  glass,  at  the
evaporator  connection.  Cap  the  ends  to
prevent dirt or  moisture entering the system.

18

REISSUED:

FEB

1993

AIR  CONDITIONING

EVAPORATOR

NOTE:  It

is

only  necessary  to  evacuate  the  air

conditioning

system

when

removing

the

evaporator  matrix  or  to  change  the  expansion
valve.

Removal

1.

Place  the  vehicle  in  a  ventilated  area  away

from  open flames and heat sources.

2.  Stop  the  engine  and  secure the  bonnet  in  an

open position.

Heater matrix and blower motor only

Refitting

3.  Remove  the  caps  from  the  compressor

service valves  and close (turn clockwise) fully.

4.

Disconnect  the  low  pressure  valve  from  the

receiver/drier unit.

compressor and  cap  both ends  to  prevent dirt

receiver/drier.  Using  two  spanners  on  each

5.

Using

two

suitable  spanners  remove  the  high

union,  tighten  the  union  noting  that  the  sight

pressure  pipe  from  the  evaporator  side.  Cap

glass remains in the vertical position.

both ends  to  prevent  dirt  or  moisture  entering

refit the  fixings  securing the  condenser  to  the
extension plate.

21.  Connect  and  tighten  the  air  conditioning hose

to

the top  of  the condenser. Use two  spanners

on each union.

22.  Refit the condenser to the bottom bracket.
23.  Place  the  bonnet  striker  support  plate  into

position, do not  secure at this stage.

24.  Fit  the fan  cowling  support  brackets.  It  will  be

necessary  to  lift  the  bonnet ‘striker  support
plate  to  permit  the  positioning  of  the  fan
cowling  assembly  to  the  condenser  mounting
lugs.

25.

Secure  the  steady  rods  and  the  lower
condenser  mounting  bracket.  Do  not  tighten
the  bolts at this stage.  Reconnect the top  horn
electrical leads.

26.  Loosely fit  the four  bolts and distance washers

which  support  the  bonnet striker  support  plate
and fan cowling to the wing sides.

27.  Tighten the lower condenser bracket bolts.
28.

Adjust  the  condenser position with the  bonnet
striker  support  bracket assembly  to  obtain an
equal  distance. from  the  radiator.  Tighten  the
four side mounting bolts.

29.  Tighten  the  four  nuts  and  washers  which

secure the fan cowling mounting.

30.

Reconnect  the  electrical  wiring  for  the  fan
assemblies, horn and receiver/drier.

31.  Recheck the security of all fixings.

entering the system.

32.  Refit  the  front  nose  and  grille  assembly  and

secure.

33.  Evacuate,

sweep

and

charge  the

air

conditioning system as previously described.

18.  Reverse  procedures  15  to  17  using  a  new

19.  Connect  the  high  pressure  pipe  to  the

or  moisture entering the system.

20.  Carefully  locate  the  condenser  into  position,

the system.

Evaporator matrix and expansion valve only

6.

Remove  the  caps  from  the  compressor
service  valves  and  connect  the  gauge  set  for
evacuating.

7.  Evacuate  the  air  conditioning  system  as

previously described.

8.  Open  the  compressor  service  valves  and

disconnect  the  gauge  set.  Cap  all  pipes  and
gauge  connections  to  prevent  dirt  or  moisture

9.  Release the fixings  and  remove the  expansion

tank  to  provide  access  to  the  air  conditioning
high and low pressure pipes.

REISSUED:

FEB

1993

19

AIR

CONDITIONING

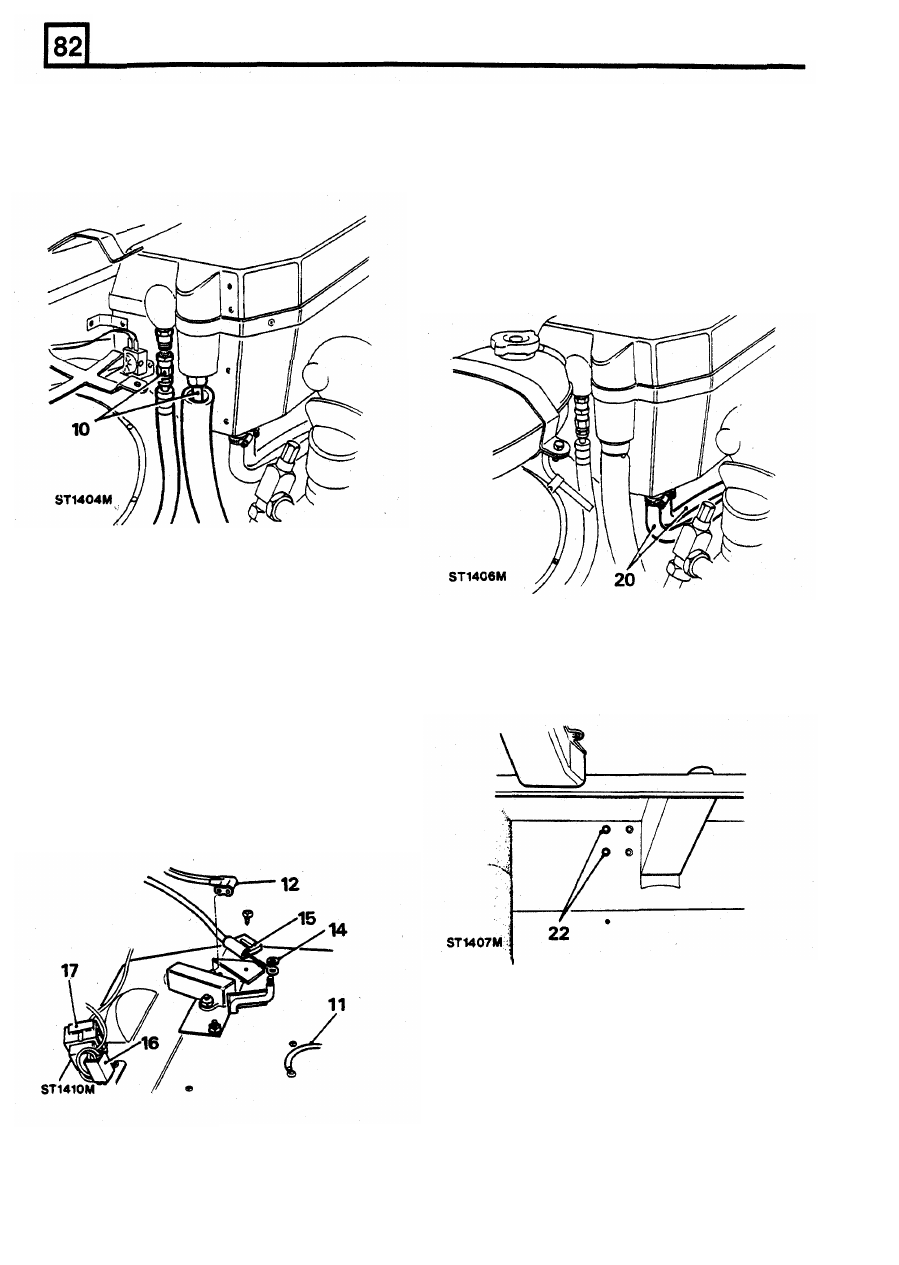

10,

Whilst  supporting  both  unions  with  suitable

18.

Remove  the  screw  securing  the  fuse  holder,

then  refit  both  screws  to  retain

the

resistor

block in the evaporator case.

19.  All  wiring  on  the  top  of  the  evaporator  is  now'

disconnected with  the  exception of  the  ground
lead, this  is  disconnected when the evaporator

top fixings are removed.

20.  Using  suitable  pipe  clamps,  clamp  the  inlet

and  outlet  coolant  pipes  at  the  base

of

the

evaporator  and  release  the

two

jubilee  clips

and detach, or  drain the radiator.

spanners  unscrew  the  high  and  low  pressure
air  conditioning  pipes  to  the  evaporator. Cap
the pipe ends  and evaporator inlets to  prevent

dirt or  moisture entering the system.

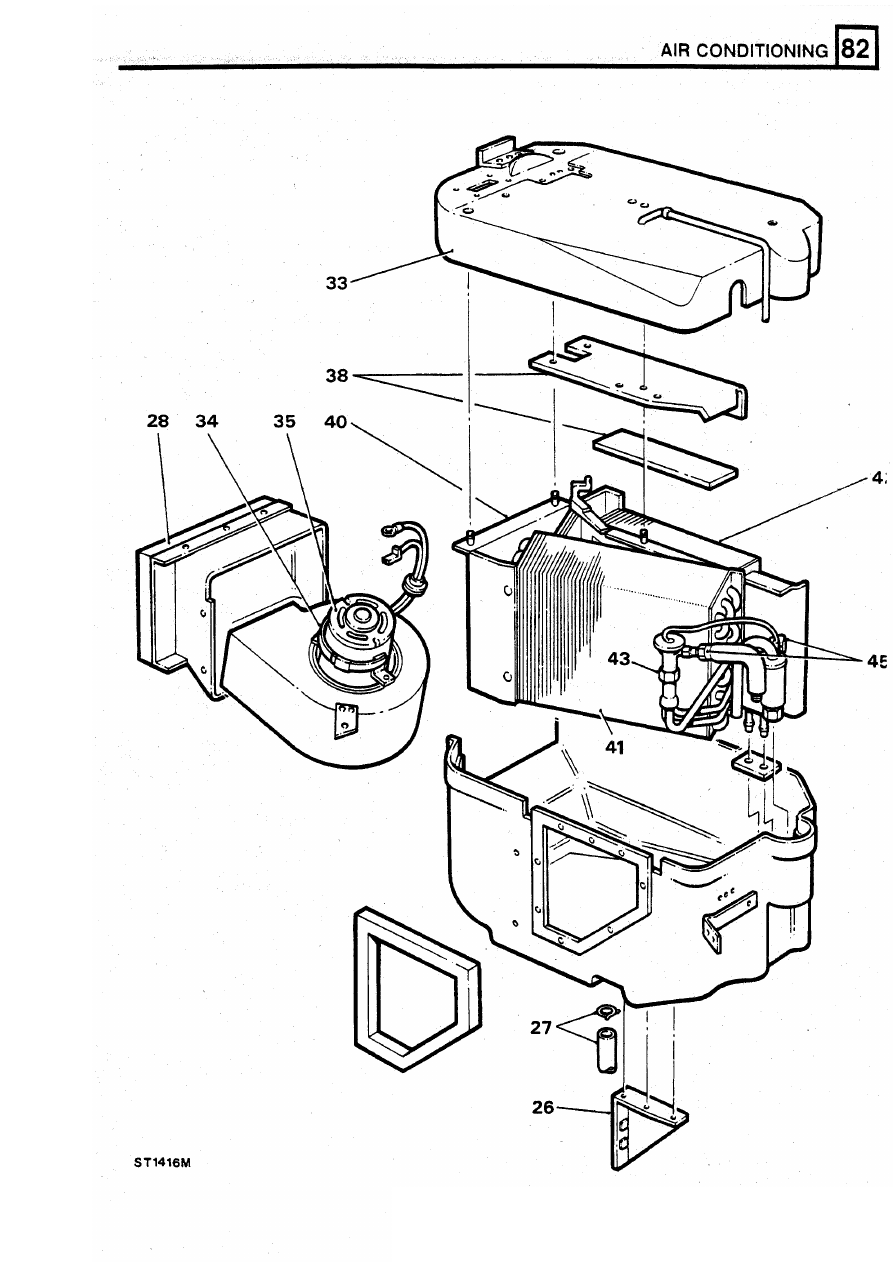

Evaporator unit

11.

Disconnect  the  electrical  leads  feeding  the

compressor clutch cycling switch.

12.

Detach  the  vacuum  pipes  from  the  water

valve switch.

13.

Remove  the  fixings  securing  the  water  valve

switch and withdraw  it.

14.  Remove  the  clip  and  cable  connection  from

the evaporator heater Rap  rod.  Use a new clip
on reassembly.

15.

Release the nylon cable retainer.

16.

Detach the resistor block electrical connector.

17.

Remove the  relay  module from  its  socket  and
remove  the  self  tapping  screw  to  release the

socket.

21.  From  inside  the  vehicle  remove  the  front

passenger  carpet  and  self  tapping  screws
which  retain  the  toe-board.  Remove  the

toe-board.

22.  Release the

two

bolts.

23.

From  inside  the  engine  compartment  remove

the  two  bolts  from  behind  the  relay  module

securing the  evaporator to  the  bulkhead.  This
also releases the ground leads.

24.  Remove  the  bolt  securing  the  front  of  the

evaporator casing.

25.  Lift  the  evaporator  clear  of  the  vehicle  and

place  on  a  bench  with  a  suitable  support
underneath  the  case

to

ensure  the  heater

pipes are not damaged.

20

REISSUED:

FEB

1993
