BRAKING

SYSTEM

FAULT

CAUSE

FADE

Incorrect linings  Badly lined shoes  Distorted
shoes. Overloaded vehicle  Excessive

braking  Old hydraulic fluid

Air in system. Badly

lined

shoes.

Shoes

distorted or incorrectly set. Faulty drums.
Weak  master cylinder mounting.

SPONGY

PEDAL

A

Disc Brakes

REMEDY

Replace the shoes, decrease vehicle load or
renew hydraulic fluid as necessary

Check for air

in

the

system using

a

Hose

Clamp and bleed

if

necessary  Check the

master cylinder mounting, lined shoes and
drums and replace as necessary. Renew the
hydraulic fluid

if

applicable.

Check the disc run out does not exceed

A

CHASSIS AND

BODY

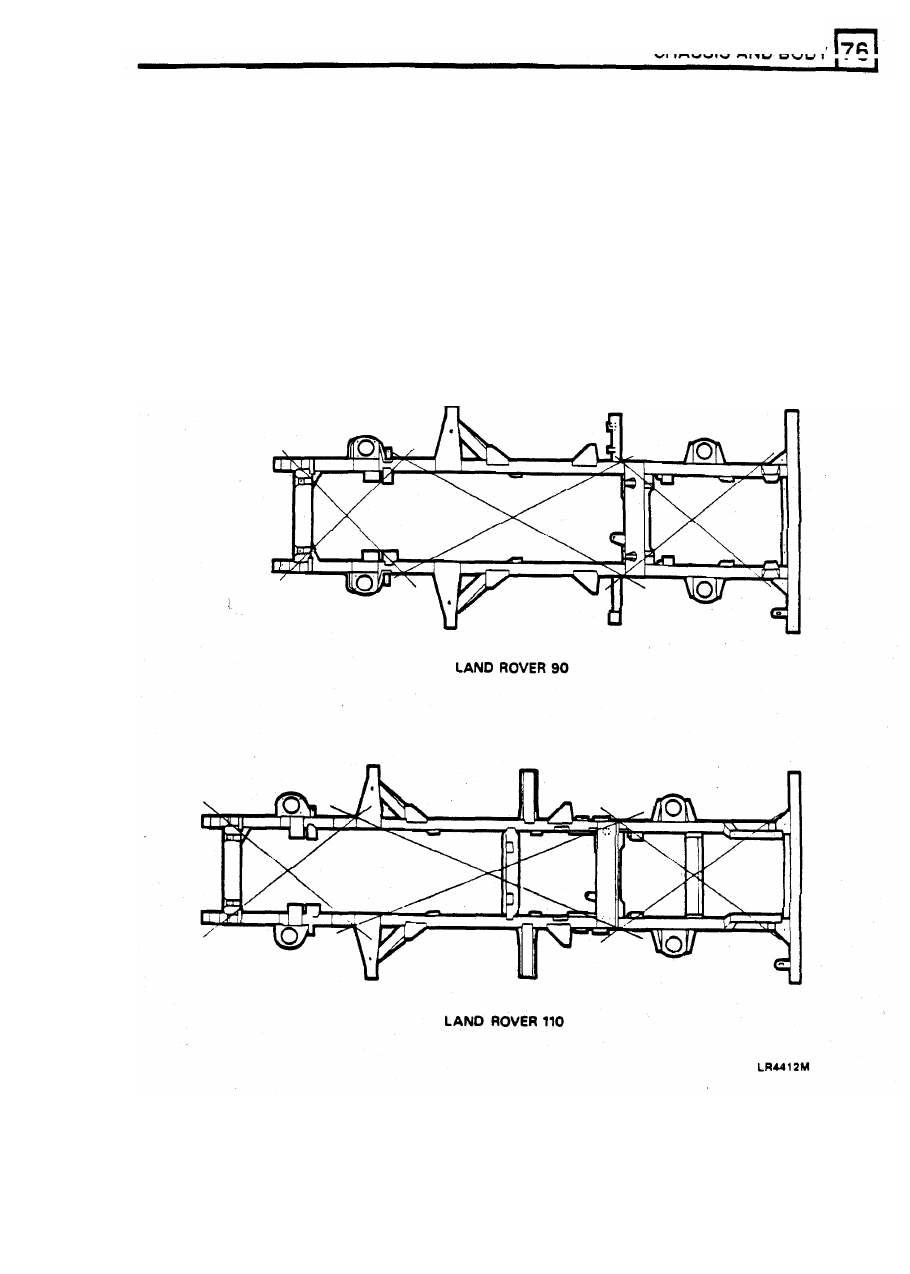

CHASSIS ALIGNMENT AND SQUARENESS

3.  Hold  a  plumb  line  against  each  of  the

measuring  points  in  turn  and  mark  the

floor

Frame  alignment

directly  beneath the plumb-bob

4  Move  the  vehicle  and  measure  diagonally

With  the  vehicle  assembled  a  check  for  chassis

between  the  marks  made  on  the  floor,  if  the

squareness can be made as  follows:

chassis  is  square  the  diagonals  between  the
related  measuring  points  should  agree  within

1

Place the  vehicle on a  level floor.

9,50

mm

2.  Mark  measuring  points  at  approximately  the

5.

Chassis  frame  dimensional  checks  can  be

locations  shown  in  Fig.

1

ensuring  that  the

made,  with  the  vehicle  upper  structure

marks  are  exactly  opposite

on

each  side  of

removed,  referring to  the  applicable illustration

the chassis frame.

and associated key.

REVISED: OCT

1993

CHASSIS

AND  BODY

DEFENDER

110

2

REVISED:

OCT

1993

CHASSIS

AND BODY

DEFENDER 110

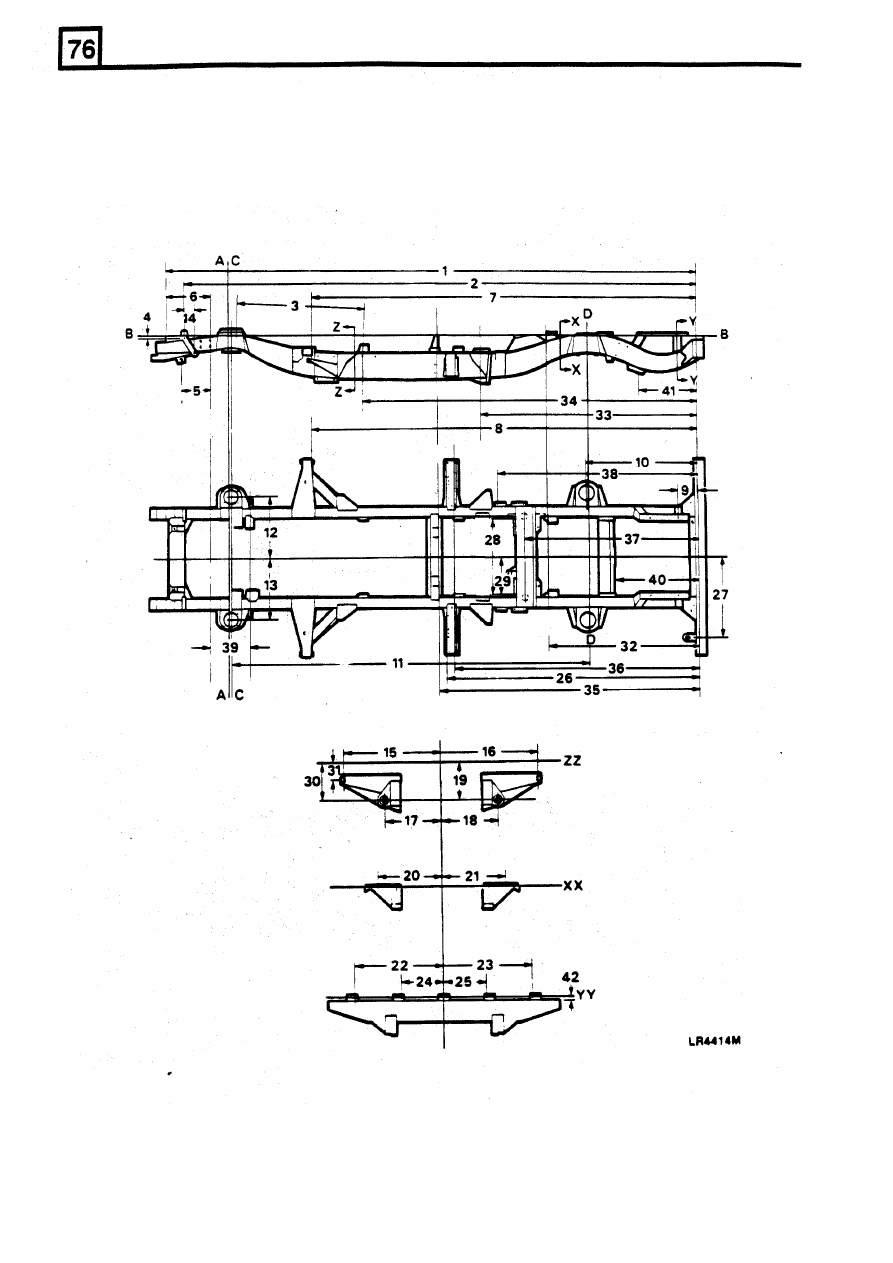

CHASSIS ALIGNMENT DIMENSIONS

A

- Front Datum

B

- Chassis Datum

C

- Front axle centre line

D - Rear axle centre line

1.  4148 - 4143 mm

22.

594,2 - 593,4 mm

2.  4009,5 - 4005 mm

23.

594,2 - 593,4 mm

3.  978,7 - 981,2 mm

24.

283 - 282,2 mm

4.  22 - 20  mm

25.

283 - 282,2 mm

5.  252 - 250 mm

26.

1970 - 1968 mm

6.  239 - 236,5 mm

27

642,9 - 639,5 mm

7  3023,3 - 3022,3 mm

28.

590,5 mm

8.  3030,7 - 3028,7 mm

29.

295,25 mm

9.  155

-  153mm

30.

299,5 - 295,5 mm

10.  871,2 - 869,2 mm

31.

103 - 100 mm

11.  2794 mm - wheelbase

32.

1177,5 - - 1175,5 mm

12.  488 - 433 mm

33.

1692,5 - 1689,5 mm

13.  488 - 433 mm

34.

2610 - 2606 mm

14.  82 - 79,5 mm

35.

2040,5 - 2037,5 mm

15.  750,9 mm

36.

1912,5 - 1909,5 mm

16.  750.9 mm

37.

1359 - 1357 mm

17.  439,5 - 436,5 mm

38.

1573 - 1571  mm

18.  439,5 - 436,5 mm

39.

270 - 268 mm

19.  299,5 - 295,5 mm

40.

665,5 - 633,5 mm

20.  500 - 495 mm

41.

4 4 0 -4 3 8 m m

21.  500 - 495 mm

42.

32,25 - 31,25 mm
