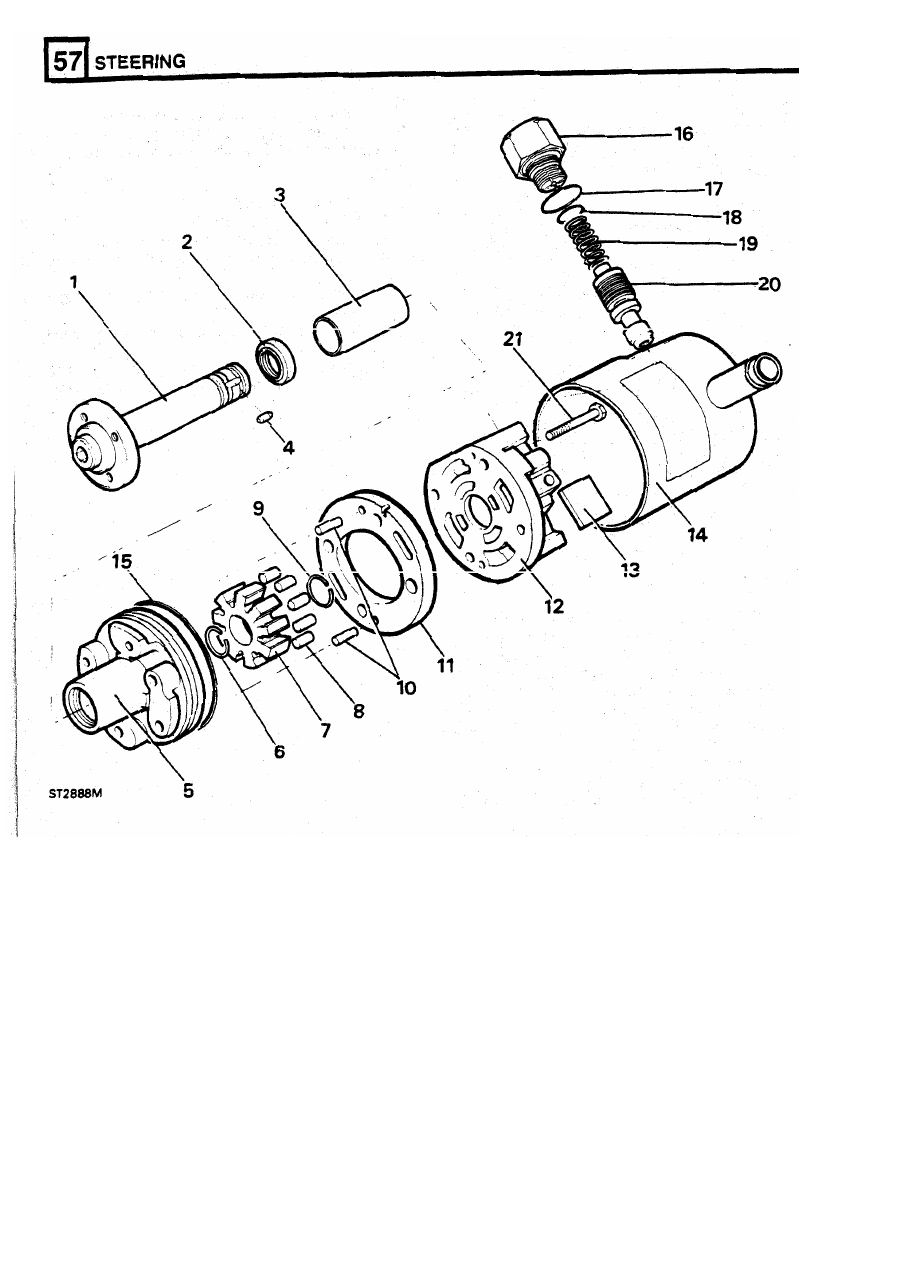

KEY TO PAS PUMP

1.  Drive shaft and flange assembly.

12.

Valve housing.

2.  Oil  seal.

13.  Magnet.

3 .   Drive shaft bush.

14.  Pump cover.

4.

Drive shaft key.

15.  Pump cover ' O '  ring seal.

5.

Drive shaft housing.

16.  Outlet pipe union pipe.

6.  Inner spring ring.

17,  Large 'O' ring.

7.

Vane.

18.  Small 'O' ring.

9.

Outer spring ring.

20.  Valve  assembly.

10.

Locating dowels.

21.  Pump assembly bolts (4

off).

11.  Pump outer member.

8.

Vane rollers.

19.  Spring

28

REISSUED: FEB

1993

STEERING

POWER STEERING FAULT

DIAGNOSIS

SYMPTOM

CAUSE

TEST ACTION

CURE

INSUFFICIENT POWER

(1)

Lack of  fluid

Check hydraulic fluid tank level

If

low, fill and bleed the system

ASSISTANCE WHEN
PARKING

(2)

Engine idling speed too low

(4)

Defective hydraulic pump and/

or  pressure relief valve

Try assistance at fast idle

(a) Fit pressure gauge between
high pressure hose and steering
pump. with steering held hard on

full

lock, see Note

1

below, and

Power steering pump test
(b) Release steering wheel and

allow engine to idle.

See

'Power

steering pump test.

self-centring action

This is caused by over-tightening

It

is

most important that this screw

the rocker shaft backlash adjusting  is correctly adjusted  See
screw on top

of

steering box.

instructions governing adjustment

Check for  loose torsion bar fixings

Fit new valve and worm assembly

on steering

box

valve and worm

assembly.

Check by visual inspection, leaks

from

the high pressure pipe lines

are best found while holding the
steering on full lock with engine
running at fast idle speed (see
Note 1 below). Leaks from the
steering box tend to show

up

under

low pressure conditions, that is
engine idling and no pressure on
steering wheel.

Check the

loose

runs of the hoses.  Alter hose route or insulate

as

necessary

If necessary. reset idle

speed.

Adjust the driving belt.
If

pressure is outside limits (high or

low) after checking items 1 and 3,
see Note

2

below

(3)

Driving belt slipping.

Check belt tension.

If

pressure is greater, check

steering box for  freedom and

POOR HANDLING WHEN

VEHICLE

IS

IN MOTION

Lack

of

castor action

Steering too light and /or over
sensitive

HYDRAULIC FLUID LEAKS  Damaged pipework, loose

connecting unions, etc

Tighten or renew as necessary

EXCESSIVE NOISE

(1)

If the high pressure hose is

allowed to come into contact with
the body shell, or any component

I

not

insulated by the body

mounting, noise will

be

transmitted

lo

the car interior.

(2)

Noise

from

hydraulic pump.

Excessive pressure due to faulty

relief valve in hydraulic pump

Check oil level and bleed system.

Check by visual inspection

If

no cure, change hydraulic pump.

Fit new steering box and rectify
hydraulic pump or replace as
necessary.

CRACKED STEERING

Note

1

Note

2

Never  hold  the  steering wheel  on  full

lock

for  more  than  30  seconds in any  one  minute,

to

avoid  causing  the  oil  to

overheat and possible damage to  the  seals.

High  pressure -  In  general  it  may

be

assumed  that  excessive  pressure is  due  to  a  faulty  relief  valve  in  the  hydraulic

pump.

Low pressure - Insufficient pressure may be caused by one

of

the following:

1

Low fluid level in reservoir

Most usual cause of

2.

Pump belt slip

insufficient pressure

3

4

5
6
7

Leaks in the power steering system
Faulty relief valve  in the hydraulic pump
Fault in steering box valve and worm assembly
Leak at  piston sealing in steering box
Worn components in either steering box or  hydraulic pump

29

REISSUED: FEB

1993

STEERING

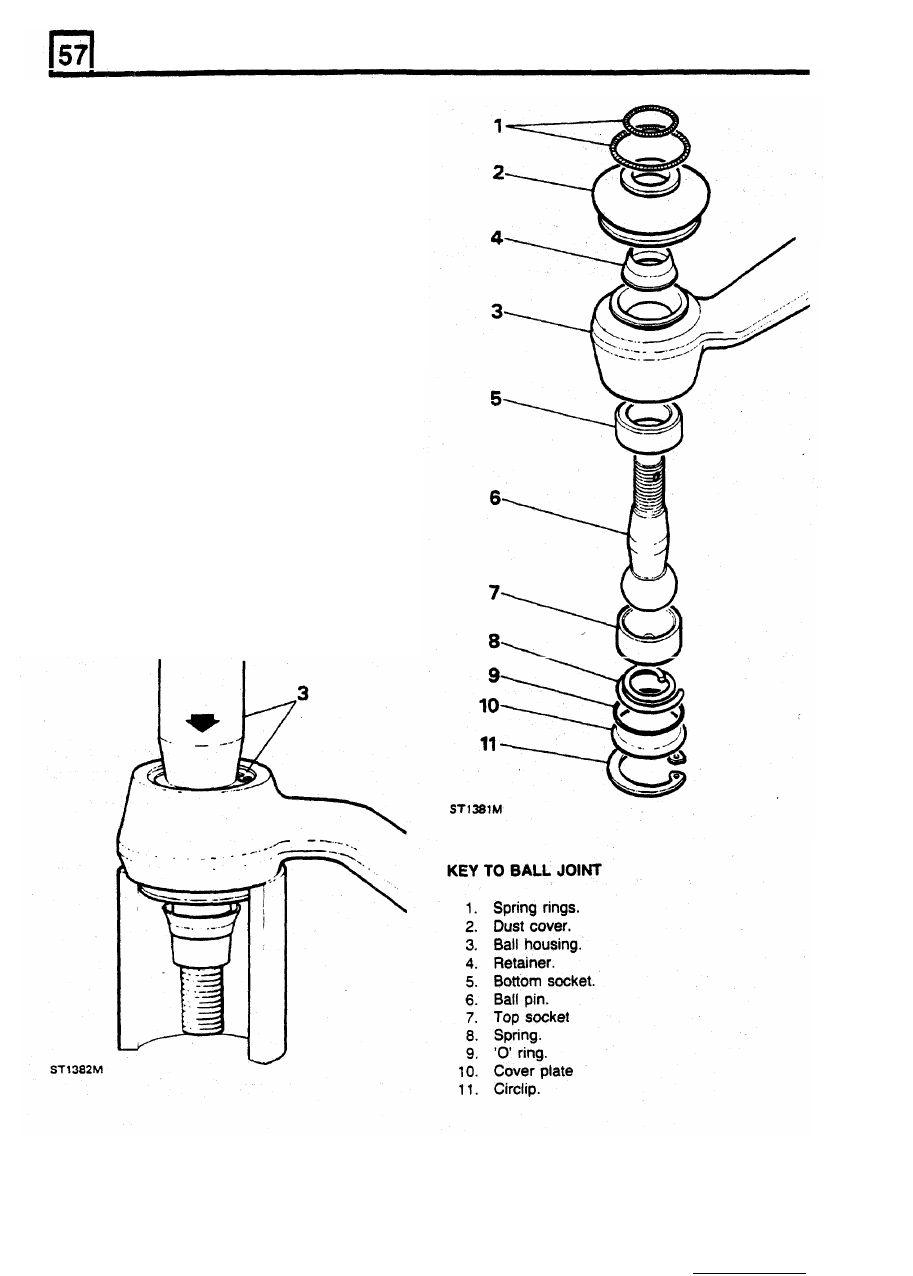

OVERHAUL DROP ARM BALL JOINT

The  drop arm  ball joint  can be overhauled and there
is  a  repair  kit  available  which  consists  of  the
following items.

Ball

Pin

Ball lower socket

Retainer

Spring

Spring rings

'O' ring

Dust cover

Cover plate

Ball

top socket

Circlip

Dismantle

1

Remove  the  drop  arm  from  the  vehicle  and

clean the exterior.

2.

Remove the spring rings and prise-off the dust

cover.

3.  In the interests of  safety, position the ball joint

under  a  press  to  relieve  the  spring  tension
and support the housing both sides  of the

ball

pin, as  illustrated. Apply  pressure to  the cover
plate  and  remove  the  circlip  and  slowly
release the pressure.

WARNING:  Personal  injury  could  result

if  the

circlip is removed without  pressure being applied
and maintained to the cover plate.

4.

Remove the spring, top socket, and ' O '  ring.

30

REISSUED:

FEB 1993

STEERING

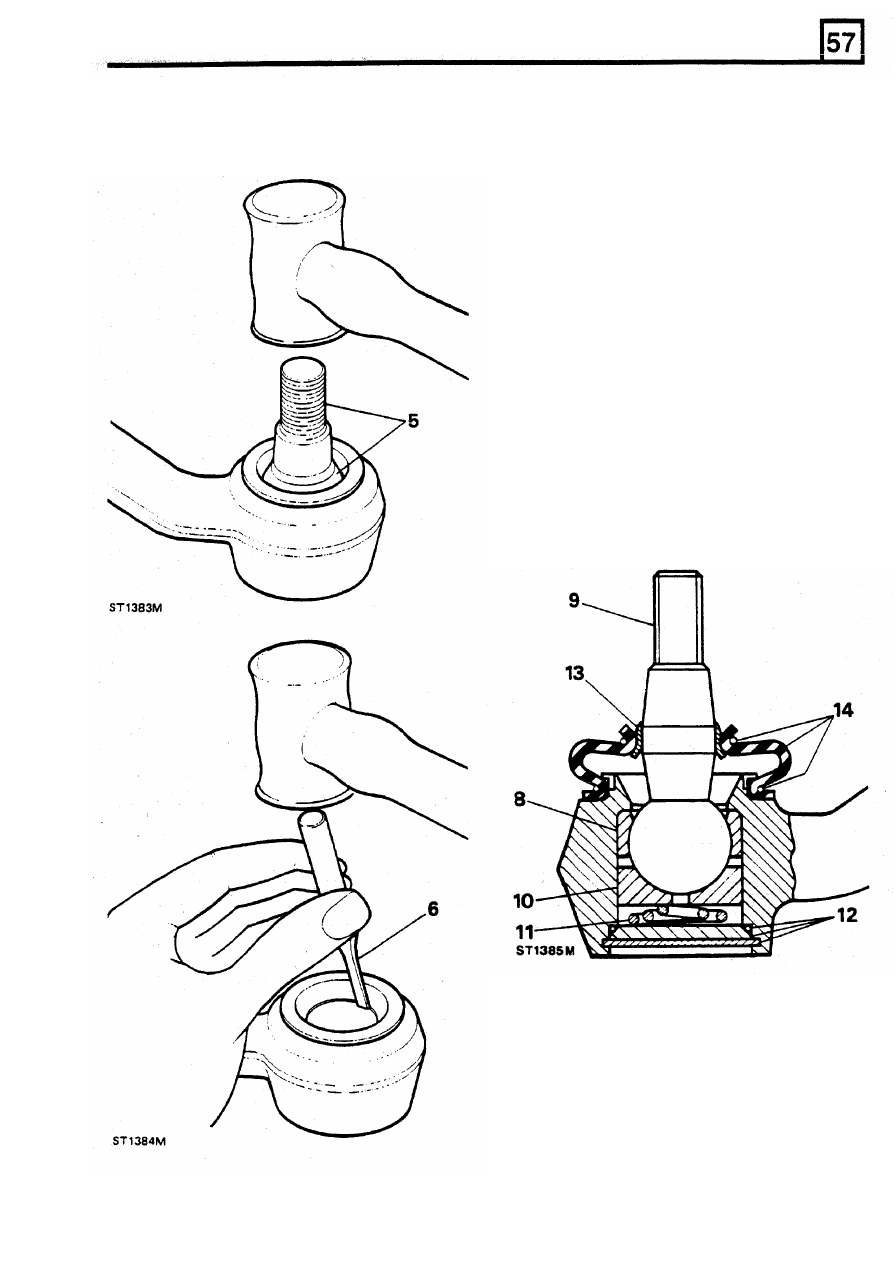

5.

Since the  ball pin cannot be removed with  the

6.  Using

a

sharp-edged  punch  or  chisel,  drive

the  ball lower socket from the housing. Should

difficulty  be  experienced, apply  gentle  heat  to
the  housing  and  then  continue  to  drive  the
socket from  the housing.

7.

Clean the  housing and remove any  burrs.

retainer  in  position,  tap  the  threaded  end  of
the  ball  pin  to  release  the  retainer  and  to
remove the pin from the housing.

Assemble

8.  Press-in the  lower  socket  squarely  up  to  the

shoulder.

9.

Dip  the  ball  in  Duckhams  LB  10  grease,  or

equivalent  and  fit  to  the  housing  and  pack
with grease.

10.

Fit the top  socket.

11.

Fit the spring, small diameter towards  the  ball.

12.

Fit the ' O '  ring and using the same method as

for  removing  the  circlip  and  compress  the
cover  plate and secure with  the circlip. Ensure
that  the circlip is  fully  seated in the  machined
groove

.

13.  Press  the  retainer  on  to  the  ball  pin

so

that

the  top  edge  is  level  with  the  edge  of  the
taper.

14.  Fit  the  dust  cover  and  retain  with  the  two

spring rings.

15.

Fit  the  drop  arm  to  the  steering  box  using  a
new  lock  washer.  Tighten  the  retaining nut

to

the  correct  torque  and  bend  over  the  lock
washer.

16.  Assemble  the  ball  pin  to  the  drag  link,  see

instructions  for  fitting  drag

link

and  track  rod,

and tighten the castle nut to the correct  torque
and secure with a new split  pin.

REISSUED:

FEB

1993

31
