Defender (1993+). Manual - part 73

STEERING

NOTE:  The  steering  box  has  now  been

2.

Check the condition of the adjuster thread and

dismantled  except  for  the  sector  shaft  bushes,

that  there  is  no  excessive  vertical  play.  A

shown dotted.  Since  replacement bushes are not

movement  of  2  mm

I

S

acceptable.  Side  play,

available, they  should  not

be

removed. The  input

however, is of no significance.

shaft  inner  bearing cup  and  shims  may  also  still

3.

Examine the  bearing surfaces  of  the  shaft  for

be

i n   position  if  jarring  of  the  box  has  not

wear, scores and pitting.

already

dislodged  them  and  instructions

for

4.  Check  the  gear teeth for  excessive or  uneven

removing  these  appear  later.

wear, scores and pitting.

5.

Examine  the  cover  for  damage  and  burrs.

INSPECTION

Remove and discard the seal. Check the  bush

for  wear  and  scores.  Also check the adjuster

Steering

box casing

6.

Check  the  bleed nipple  and  threads  and  that

the bleed whole in the  inside  of  the  cover  is

1.

Examine the  piston bore for  wear,  scores  and

pitting.

2.

Examine  the  inlet  pipe  thread  in  the  side

of

the  cylinder  tube for  damage and if  necessary

NOTE:  For  replacement  purposes,  the  cover,

repair using

a

suitable tap.

bush  and  seal  are  supplied  as

a  complete

cracks  and  dents  and  renew  if  in  any  way
faulty.

7.

The  locknut, which  should  be  discarded,  also

4.

Since  it  is  very  unusual for  the  sector  shaft

acts  as  a fluid  seal  and  a new  one  should  be

bushes  to  wear  they  are  not  available  as

fitted on assembly.

replacements.

However,

they

should

nevertheless be checked for  damage.

3.

Check  the feed  pipe for damage especially for

assembly.

Sector shaft and cover assembly

1.

Check that  there

is

no side  play on the roller.

If  excessive  play

does

exist  the  sector  shaft

should  be  renewed  likewise  if  any  of  the
following checks are unsatisfactory.

12

REISSUED:

FEB

1993

thread  for  damage

clear.

STEERING

Valve  and worm  assembly

1.

Examine  the  bearing  areas  for  wear.  The

surfaces  must  be  smooth  and  free  from
indentations, scores and pitting.

2.  Examine the  worm  for  wear  which  must  also

be  smooth  and  free

of

scores

and

indentations.

3.

Check  for  any  wear  on  the  torsion  bar
assembly  pins.  Grip  the  splined  end  of  the
input  shaft  in  a  soft  jawed  vice  and  by  hand
twist  the worm  end.

No

free movement should

exist between the input shaft  and worm.

NOTE:

If

any  wear  does  appear  in  the  above

areas  it  is  essential  that  a  new  valve  and  worm
assembly

is fitted.

6.  Remove  the  expander  tool  and  slide  the

compressor  tool

RO

606603

over  the  rings,

internal chamfered end leading and leave until
cool.

4.

Examine the  valve  rings  which  must  be  free

from  cuts,  scratches  and  grooves.  The  valve
rings must  be a loose fit  in the valve  grooves.
If

any  one

of

the  rings  is faulty,

all

the  rings

must  be  renewed.  Take  care  not  to  damage

the ring grooves when removing the rings.

5.

Fit replacement  rings using  expander  tool

RO

606602.  Expand the  rings  by  immersing them
in  hot  water  until  pliable  then  carefully  slide
the  rings  over  the

tool,

from

the  chamfered

end.  Place the

tool

over  the  ring grooves and

slide  the  first  ring  into  the  groove  nearest

to

the  worm  and

so

on  until  the  third  ring

is

in

place.

It

is  important  to  fit  the  rings

in

this

sequence since the tool  will  not  pass over the
rings.

REISSUED: FEB 1993

13

STEERING

2.

To

remove  the  inner  bearing  cup  and  shims

jar  the  casing  on  the  work  bench  or  use  a

suitable  extractor.  Alternatively,  if  difficulty  is

being

experienced,

warm

the

casing

universally

in

an oven or  in boiling water.

Do

not, however, attempt to apply local heat since

distortion

of

the  casing  may result.  Whilst  the

casing  is  being  heated,  cool  a  suitable
mandrel

or

round  bar

to

fit  inside the  bearing

cup.  Insert  the  cooled  bar

in

the  heated

casing  to  retract  the  cup  to  enable  it  to  be
withdrawn together with the shims which  must

be

retained for  reassembly.

Ball bearing and cage assemblies

Rack and piston

NOTE:

That  beneath the visible white  Nylon  ring

in

the piston groove, there is a rubber seal.

1.

Examine the  valve  and  worm  inner  and  outer
ball  races  and  cups  and  if  either  is  worn,

pitted or  damaged in any  way,  both the  cups
and the ball races must be renewed.

1.

Examine  the  outer  seal  and  if  worn  or

damaged  in  any  way  it  must  be  renewed
along with the rubber ring.

2.

Taking  care  not  to  damage  the  piston  outer
diameter remove the plastic seal.

3.  Likewise, carefully remove the rubber ring.

4.  Examine the rack teeth

for

wear  and damage.

5.

Check  that  the  thrust  pad  bearing  surface  is

free

from wear  and scores.

6.  Check  the  piston  outer  diameters  for  burrs

and  damage  and  repair  as  necessary  using  a
fine file and emery cloth.

7.  Ensure that  the  bottom

of

the  groove  and  the

inside  walls  are  not  damaged  or  burred.

Repair  where  necessary in  the  same  way  as

above

14

REISSUED:

FEB

1993

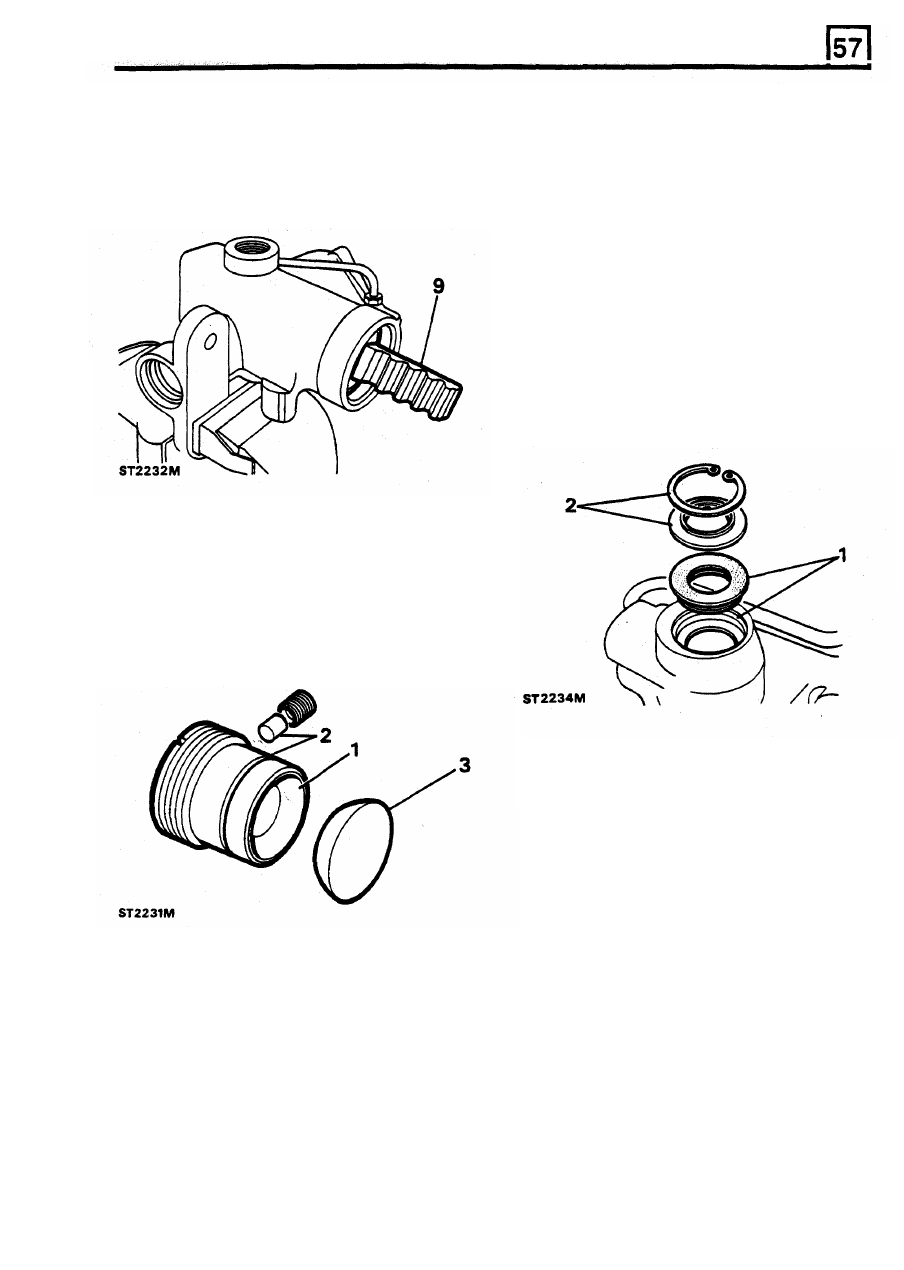

STEERING

8.  Fit  a  new  rubber  ring  to  the  piston  groove.

ASSEMBLE

Warm  a  new  white  Nylon  seal  in  hot  water
and

fit

to the piston.

NOTE:  When  fitting  replacement  oil  seals,  these

9.

Immediately,  whilst  still  warm,  carefully  insert

must

be  lubricated,  before  fitting,  with  the

the  piston  squarely  into  the  casing  bore  with

recommended  steering

box  fluid.

Also

ensure

the  rack  outwards,  as  illustrated,  and  leave

that  absolute  cleanliness is observed throughout

until cool.

the following assembly instructions.

Fitting input shaft oil seal

1.

Fit  a  new  seal,  lipped  side  first,  into  the
housing  noting  that  when  correctly  fitted  the
seal  backing  will  seat  on  the  first  shoulder  in

the bore.

2.

Insert  the  extrusion washer

with

the  flat  side

downwards  facing  the  seal.  Secure  the
assembly  with  the  circlip  and

to

ensure that  it

is  properly  located,  tap  the  circlip  into  the
groove with  a punch.

Rack thrust pad and adjuster

1.

Examine  the  rack  pad  adjuster  for  general

condition particularly the pad bearing surface.

2.

Renew  the  seal  and  if  necessary  the  nylon

thrust pad behind the grub screw.

3.  Check the thrust pad for  wear  in particular the

flat  side  which  slides  on  the  reverse  side  of
the piston rack.

REISSUED:

FEB

1993

15
