FRONT AXLE AND  FINAL DRIVE

DATA

Pinion bearing pre-load:
New  bearings

..................................................................

2.0 - 4.0 Nm

Bedded-in bearings

.........................................................

1.2

-

1.7 Nm

Crown wheel run-out

.......................................................

0,10

mm

Crown wheel and pinion backlash

..................................

0,10

-

0,17 mm

TORQUE FIGURES

Nm

Pinion  housing  to  axle  case

............................................

36  -  46

Crown  wheel  to  differential  case

.....................................

55  -  61

Bearing  cap

to

pinion  housing

.........................................

80  -  100

Drive  flange  to  propeller  shaft

.........................................

41  -  52

Bevel  pinion  nut

..............................................................

95  -  163

STEERING

REMOVE A N D  OVERHAUL STEERING COLUMN

8.  Remove  the  four  screws  securing  the

instrument  panel  and  pull  panel  away  from

Remove the collapsible shaft

facia  to  enable  the  speedometer  cable

to

be

disconnected.

1.

Remove the bonnet.

9.

Also

disconnect

two

block  connectors,  one

2.

Set  the  road wheels  and steering wheel  in the

multi-plug connector  and  one  white  wire  and

straight ahead position.

withdraw  the panel  complete with  instruments

3.  Mark  the  relationship

of

the  steering  column

inner shaft to the top universal joint.

NOTE:

The

Collapsible

shaft

can

be

disconnected  from  the  steering  column  only,

if

required,  by  removing  the  bolts  from  the  top

universal joint  and  slackening the top  bolt of  the
lower universal joint.

4.

Remove  the  two  bolts  from  the  top  universal

joint  and the lower bolt of  the bottom universal
joint.  Slacken  the  top  bolt

of

the  lower

universal joint and withdraw the shaft

Remove the  steering column switches

10.

Remove  five  screws  and  two  self-tapping
screws to  remove the top half

of

the nacelle.

11.

Ease the  bottom half  of  the  nacelle

from

the

four  switch  grommets  and  remove  the  lower

nacelle.

Remove the steering wheel

5.

Remove  the  single  screw  retaining  steering

wheel finisher  and remove the finisher.

6.  Remove the  steering

wheel

retaining  nut  and

i f  necessary,  use

a

suitable  puller  to  remove

the wheel.

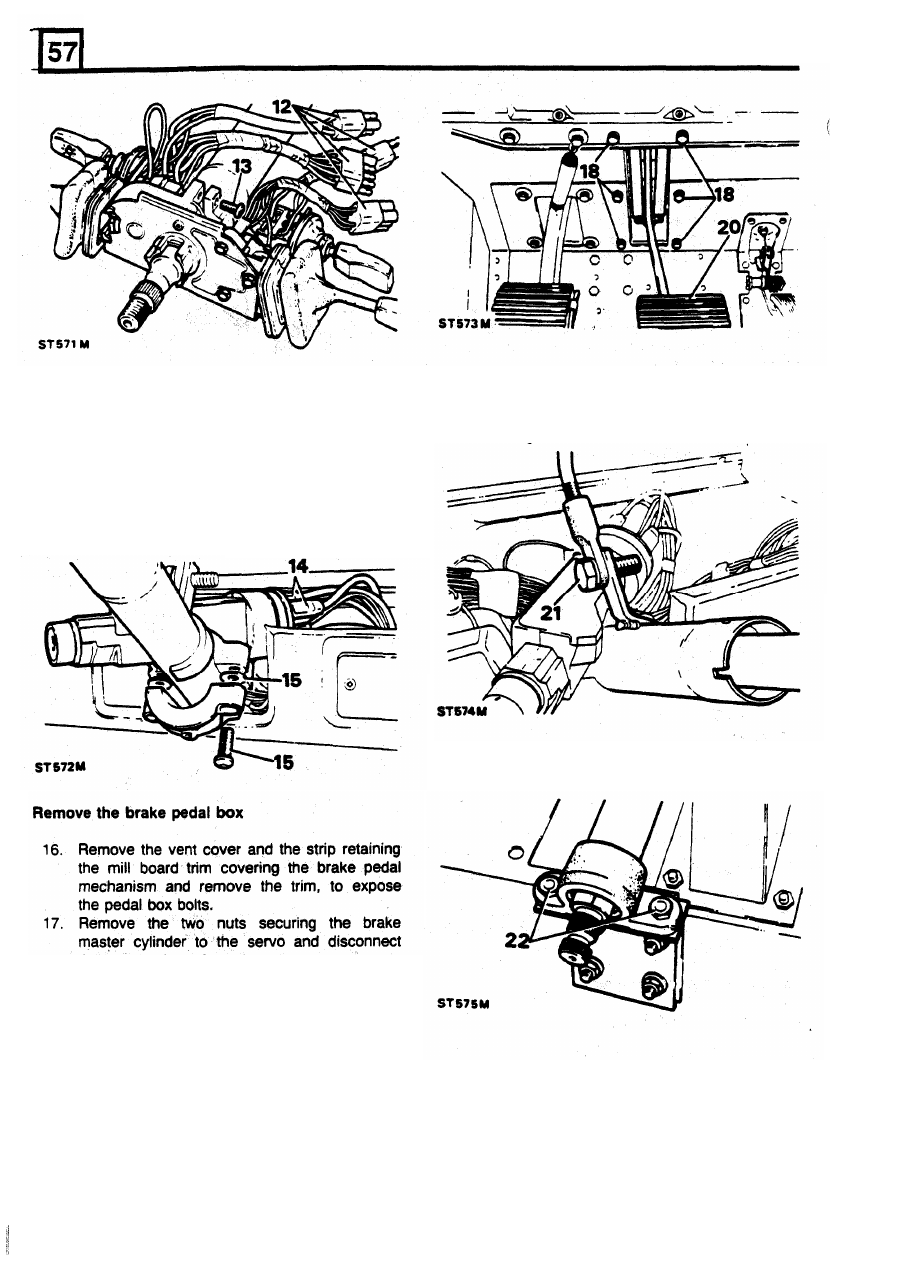

12.  Disconnect  the  four  multi-plugs,  one  for  each

switch making note

of

their  positions.

13.

Remove one clamp screw on top

of

the switch

cluster  and withdraw the switches.

Remove the instrument panel

7.  Disconnect the battery.

REISSUED:

FEB

1993

1

STEERING

the vacuum hose from

me

servo.

18.

Remove  the  six  bolts  retaining the  pedal  box
to  the bulk head.

19.

Disconnect  the  wires  from  the  stop  lamp

STEERING

23.

Remove the two bolts securing the two halves

29.

Drive  the  needle  bearing  from  the  outer

of  the top clamp  and the

two

bolts that  secure

the  top  half

of

the  clamp  to  the  bulkhead and

remove the clamp and rubber packing.

24.  Remove  the  two  bolts  securing  the  column

main support bracket

to

the bulkhead.

25.  Remove  the  steering  column  and  main

support  bracket  from  the  vehicle.

column.

30.  Fit  a  new  bearing  to  the  lower  end  of  the

inner shaft.

31.  Fit  the  retaining  collar,  ensuring  that

it

butts

against the  bearing and that  the  roll pin holes
line up. Secure with the roll pin.

32.  Fit  a  new  roller  bearing to  the  top  end  of  the

outer column to a depth of  10 mm.

33.  Fit  the  inner  shaft  and  bearing  assembly  to

the outer column and secure with the circlip.

Overhaul the steering column

26.

Remove the  circlip  from  the  lower  end  of  the

steering column.

27.  Drift out the  inner  shaft complete with  bearing

from the top end of  the column.

28.

Remove the roll pin from the bearing retaining

collar  and  drive  the  collar  and  bearing  from
the  inner  shaft

REISSUED: FEB

1993

3
