REAR

AXLE AND FINAL DRIVE

REAR AXLE AND  FINAL DRIVE

CAUTION:

To  prevent  permanent  damage  to  the

gear  carrier  case,

it

must  not

be

over-stretched.

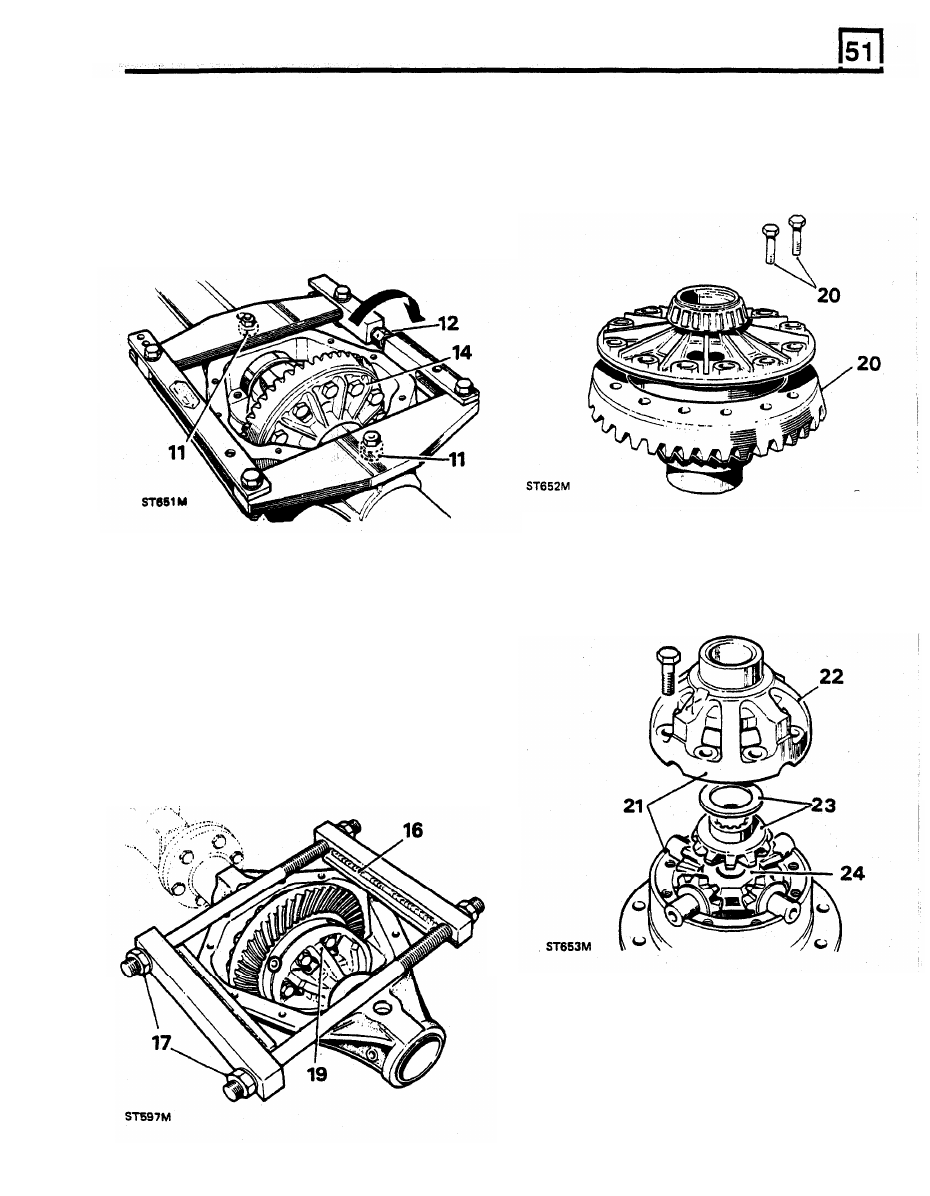

Each  flat  on  the  turnbuckle

is  numbered  to

20.  Add  alignment  marks  between  the  crown

enable

a  check  to  be  made  on  the  amount

wheel and the  differential case for  reassembly

turned.  The  maximum  stretch  permitted

is  0,30

purposes,  then  remove  the  fixings  and

mm,  equivalent to three flats.

Dismantle  differential

withdraw the crown wheel.

15.

Ease  off  the  adjuster  and  remove  the
spreader.

21.

Note  the  alignment  markings  on  the  two

differential  casings

to

ensure  correct  refitting,

then remove the fixings.

22.

Lift

off the upper case.

16.

Place the  tool  on to the differential casing,  as

23.  Withdraw  the  upper  differential  wheel  and

thrust washer.

illustrated,

with

the  weld  seam  uppermost.

Ensure  that  the  plates  rest  squarely  on  the
differential machined surface and the end bars
butt against the edges of  the casing.

17.

Tighten the  adjusting nuts by  hand only,  until
all slack is taken up.

18.

Continue to tighten both nuts alternately with a

spanner,  one flat  at  a  time,  to  a  maximum of
three flats.

19.

Carefully lever-out the differential assembly.

Using axle compressor GKN  131

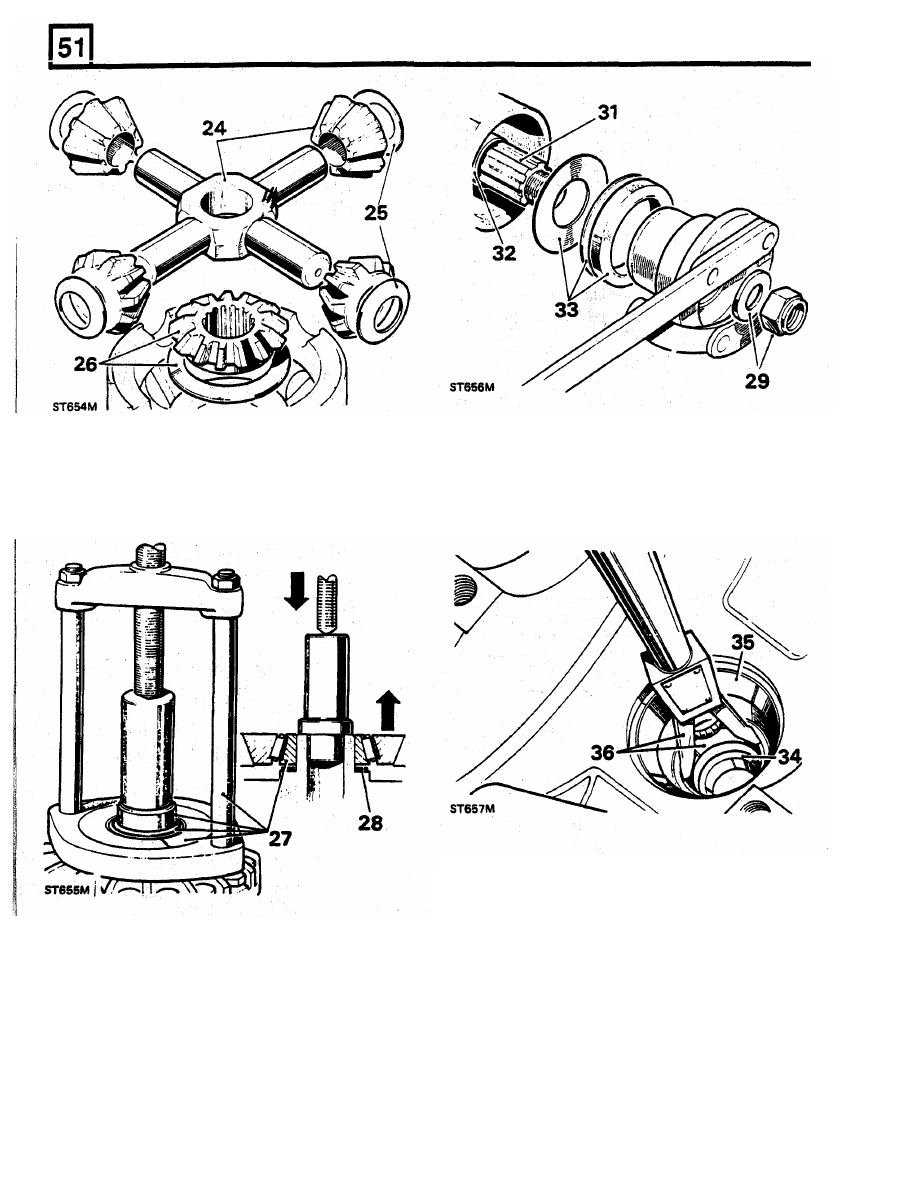

24.  Lift out  the cross-shaft  and  pinions.
25.  Withdraw the four dished thrust washers.
26.  Withdraw  the  lower  differential  wheel  and

thrust washer.

REAR

AXLE AND FINAL DRIVE

34.  Withdraw the outer bearing cone.

27.  Remove  the  differential  bearing  cones  using

35.  Extract the pinion inner bearing cup and shim

remover 18G 47 BL and adaptors 1  and 2 and

washers  from  the  casing.  Note  the  shim

press M.S. 47.

washer thickness using remover S 123 A.

28.  Withdraw the shim washers fitted between the

36.  Extract  the  pinion  outer bearing  cup from  the

bearing cones and the differential casings.

casing using remover S 123 A.

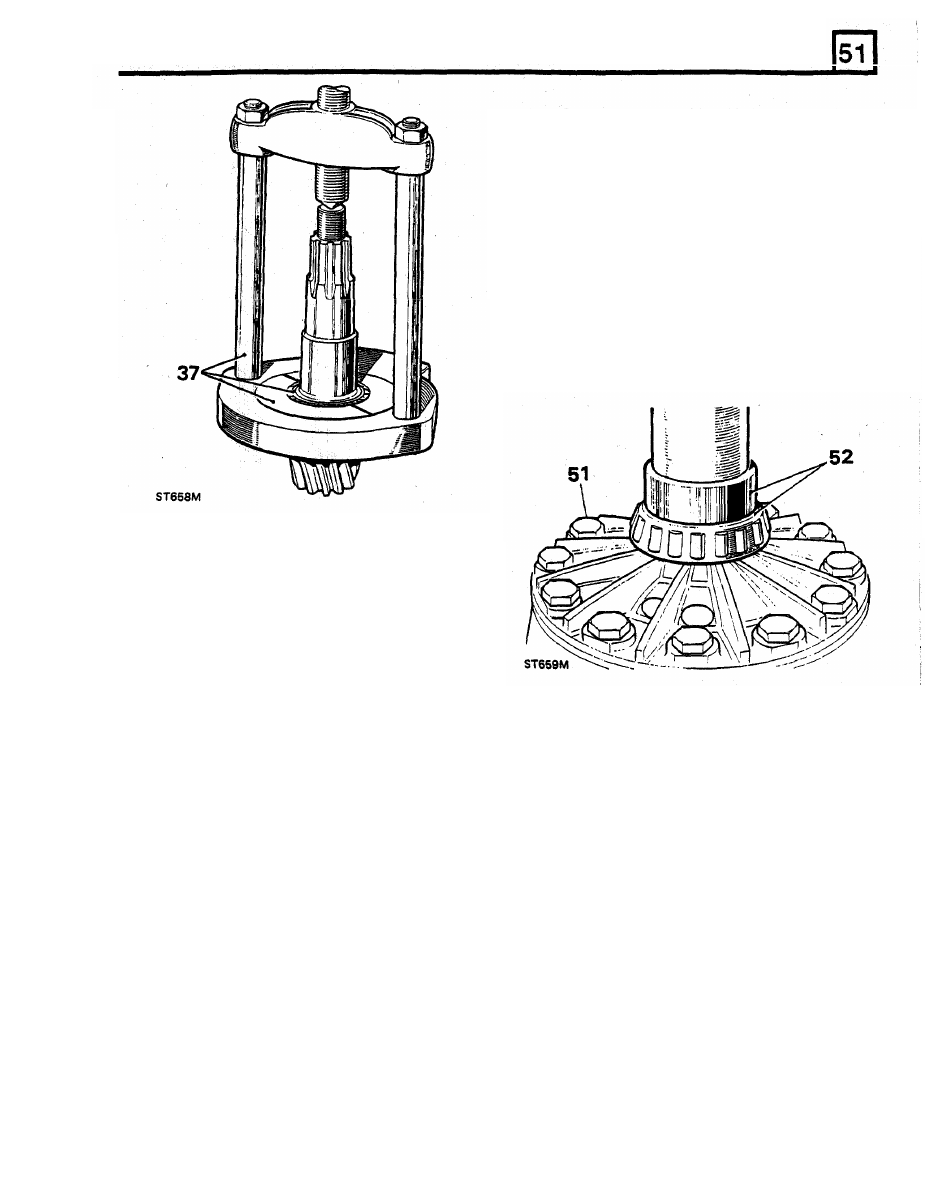

37.  Remove  the  inner  bearing  cone  from  the

pinion,  using  remover  18G  47  BK  and  press
M.S.  47.

Remove final drive pinion

29.  Prevent  the coupling  flange from  rotating and

remove  the  flange

locknut  and  plain  washer

using tool  18G 1205.

30.  Support  the  drive  pinion  and  remove  the

coupling  flange  by  tapping  with  a  hide

hammer.

31.  Withdraw  the  drive  pinion  together  with

the

inner bearing cone.

32.  Withdraw  and  discard the  collapsible  bearing

spacer.

33.

Withdraw the oil seal, gasket and oil thrower.

R E A R

AXLE

AND

FINAL

DRIVE

50.

Secure  the  assembly  with  bolts  using  Loctite
'Studlock'  grade  CVX  on  the  threads  and

tighten  evenly  and  diametrically  to

89

to  101

Nm.

51.

Fit  the  crown wheel  to  the  differential  casing.
Use Loctite 'Studlock' grade

CVX on the fixing

bolt  threads  and  tighten  to

the  correct  torque.

52.  Press  on  the  differential  roller bearing cones

less  him  washers,  using 18G  134

DP,  and

leave to one side until required for instruction

53.  Fit  the

bearing  cups

to

the  differential.

54.  Fit  the  differential  unit  and  bearings  to  the

gear

carrier  casing,

and

rotate

unit

to

centralize the  bearings.  Do  not

fit

the  bearing

caps.

INSPECTION

38.  Examine  all  components  for  obvious  wear  or

damage.

39.  The bearing cones must be a press fit on their

locations,  except  the  drive  pinion  flange  and
bearing which is a slide fit.

40.  The crown wheel and pinion are supplied as a

matched  pair  and  must  not  be  interchanged

A  new  crown wheel and pinion matched pair
may be fitted to an original gear carrier casing
if sound. The original crown wheel and pinion,
if  sound,  may  be  fitted  into  a  replacement
casing.

41.  The  two  parts  of  the  differential  unit  casing

are  matched  and  must  not  be  replaced
separately.

42.  Discard and renew all thrust washers.
43.  Differential  housings  with  worn  thrust  washer

seatings must be replaced as a pair.

44.  Examine  the differential case  to  crown  wheel

joint  face  for  burrs  and  damage  which  could

lead to crown wheel run-out when fitted.

separately.

55.

Position a suitable dial gauge indicator on the

casing with  the  stylus  registering on the  back
face of the crown wheel.

56.

Rotate  the  differential  and  check  the  total
indicated  run-out  on  the  crown  wheel  back

face.  This  must  not  exceed  0,05  mm.  If

run-out  is  excessive,  check  the  mating faces

for  dirt  and  damage:  if necessary,  select  a

new radial position for  the crown wheel. When
satisfactory, continue with the following check.

Differential  bearing  adjustment

57.

Insert

two

levers  between the casing  and  the

differential unit at one side.

ASSEMBLE

58.

Move  the  differential  unit  fully

to  one  side  of

the casing; do not

tilt

the unit.

Assemble differential unit

59.  Rotate  the  differential  unit  to  settle  the

bearings,  continue  to  lever  the  differential  to
the side, then zero the dial gauge indicator.

60.  Lever  the  assembly

fully  to

the  other  side

of

the  casing,  rotate  the  unit

to

settle  the

45.  Fit  the  differential  lower  wheel  and  thrust

washer  to the differential case.  See illustration
following instruction 23.

46.

Fit the dished thrust washers.

bearings, then note the

total

indicator reading.

47.

Fit the cross-shaft and pinions.

48.

Fit  the  differential  upper  wheel  and  thrust

washer.

49.

Fit  the  differential  upper  case  lining-up  the
