PROPELLER SHAFTS

Assemble

12.  Remove  the  bearing  cups  from  the  new

spider.

13.  Check  that  all  needle  rollers  are  present  and

are properly positioned in the bearing cups.

14.  Ensure bearing cups are one third full of fresh

lubricant.

See

"RECOMMENDED

LUBRICANTS"

.

15.

Enter  the  new  spider  complete with  seals into

the  yokes  of  the  sliding  member  flange.

Ensure that the grease nipple hole faces away

from the flange.

16.  Partially  insert  one  bearing  cup  into  a  flange

22.  Lubricate  the  sliding  member  spines  and

fit

yoke  and  enter  the  spider  trunnion  into  the

the  sliding  member

to

the  propeller  shaft

bearing  cup  taking  care  not  to  dislodge  the

ensuring that  the  markings on both

the

sliding

needle rollers.

member and propeller shaft  align.

17.

Insert the opposite bearing cup into the flange
yoke. Using a  vice,  carefully  press both

cups

into  place taking  care

to

engage  the  spider

trunnion without dislodging the needle rollers.

18.

Remove the flange and spider from the vice.

19.

Using  a  flat  faced  adaptor

Of

slightly  smaller

diameter  than  the  bearing  cups  press  each
cup  into  its  respective  yoke  until  they  reach
the  lower  land  of  the  circlip  grooves.

Do  not

press  the  bearing  cups  below  this  point  or

damage  may  be  caused

to  the  cups  and

seals.

member.

NOTE: The  Universal joints on the front  propeller
shaft  are,  by  design,  not assembled  in-line

with

one  another.  Nevertheless, the  alignment  marks
on  the  sliding  member and  propeller shaft  must
coincide when assembling.

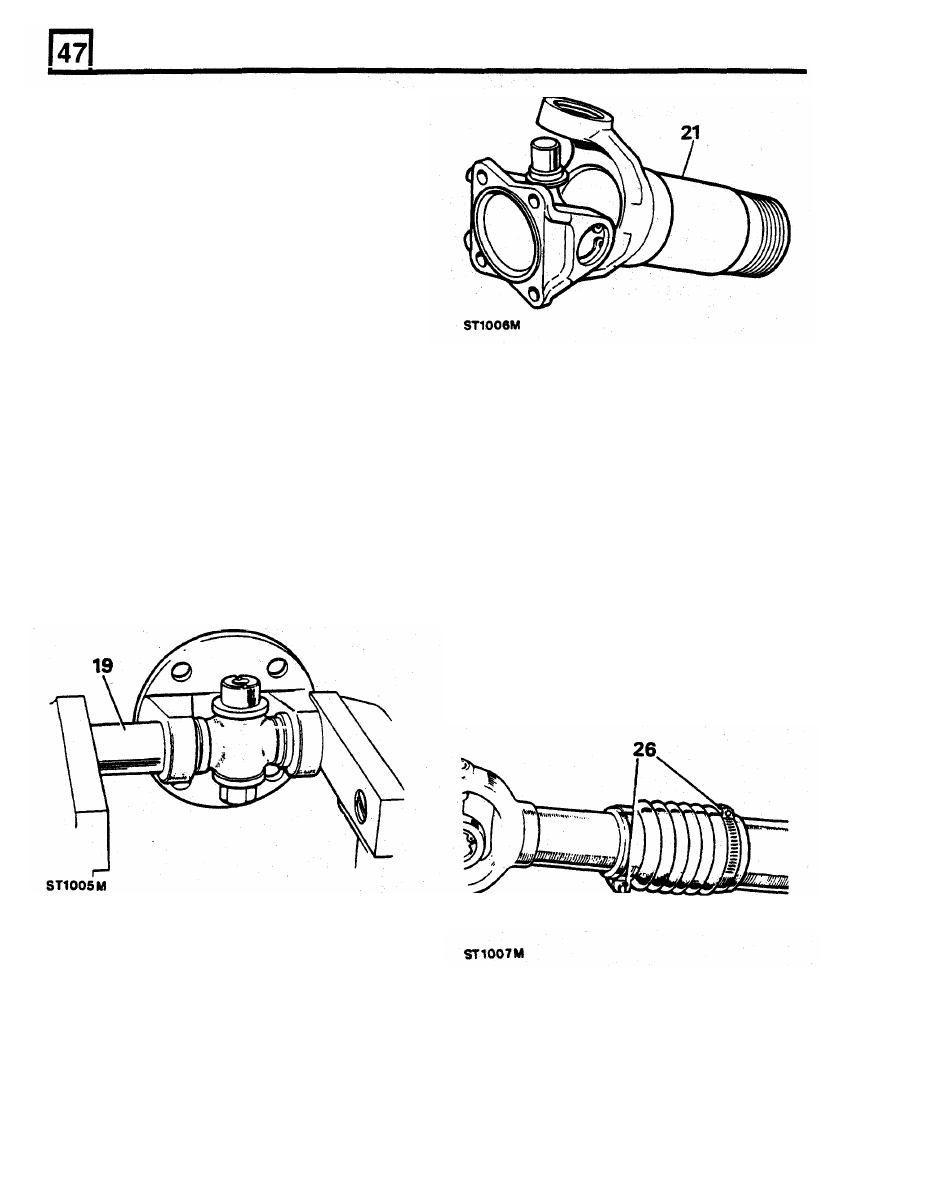

23.  Fit and tighten the dust cap.

24.

Fit  the  grease  nipples  to  the  spider  and  the
sliding member and lubricate.

25.

Slide  the  gaiter  (if

fitted)

over  the  sliding

26.  Locate the sliding member in the mid-position

of  its  travel  and  secure  the  gaiter  clips.  Note
that the gaiter clips must be positioned at  180°
to  each  other  so  that  they  will  not  influence
propeller shaft balance.

20.  Fit the circlips.
21.  Engage  the  spider  in the yokes  of  the  sliding

member.  Fit  the  bearing cups  and  circlips  as
described in instructions 15 to 20.

27.  Apply  instructions  15  to  20  to  the  opposite

end of the propeller shaft.

28.  Fit the grease nipple and lubricate.
29.  Fit the propeller shaft to the vehicle.

REAR AXLE AND FINAL DRIVE

REAR  HUBS

REMOVE AND OVERHAUL

17.  Clean  the  hub  oil  seal  housing  and  ensure

that  the  seal  locating  surface

is

smooth  and

Special tools:

the  chamfer  on  the  leading  edge  is  also

smooth and free from  burrs.

Oil seal replacer L.R.T.-550-5
Drift  for  seal  replacer  M.S.  550  or  18G134

18.  Examine  the  new  seal  and  ensure  that  it

is

L.R.T.-99-003

clean,  undamaged  and  that  the  garter  spring

Hub nut spanner RO 606435A L.R.T.54-002

is  properly  located.  Even  a  small  scratch  on
the seal

lip

could impair  its efficiency.

Remove

19.  Although the new seal  is already pre-greased

by  the  manufacturer,  apply  one  of  the

1.  Jack-up  the  vehicle,  lower  onto  axle  stands

recommended  hub  bearing  greases

to

the

and remove the road wheels.

outside  diameter  of  the  seal,  before  fitting,

2.  Remove  the

two

brake drum  retaining screws

taking care not

to

damage the lip.

and  withdraw  the  brake  drum.

If

necessary,

20.  Place  the  seal,  lip  side  leading,  squarely

on

slacken  the  brake  adjuster  to  facilitate

the  hub  and  using  the  76  mm  end  of  seal

removal.

replacer

tool  L.S.T.-550-5  and drift

550

or  18G

134  drive  the  seal  into  position

to

the  depth

Fitting inner oil seal

3.  Prise-off the hub cap.

4.

Remove the circlip.

determined by the tool.

5.

Remove  the  five  bolts  and  withdraw  the  hub

driving member and joint  washer.

6.  Prise-up  the  lock  washer  and  remove  the

outer locknut and inner adjusting nut.

7.

Withdraw the hub complete with  with  the inner
and  outer  seals,  seal  track  spacer,  and  inner
and outer taper roller bearings.

8.  If

the  stub  axle  is damaged or  scored remove

and discard it by  removing the  six  brake back
plate retaining nuts and bolts.

Fitting outer oil seal

21.  Fit  the  new outer  bearing cone and  pack  with

one of  the recommended hub greases.

22.  Carry  out  instructions  17

to  19

but  insert  the

seal with the lip side trailing.

23.  Place  the  seal,  lip  side  leading,  squarely  on

the  hub  and  using  the  72  mm  end  of  seal

replacer  tool  LS.T.

550-5

and  drift

550

or  18

G

134,

drive  the  seal  into  position

to

the

depth determined by the tool.

Overhaul  hub

9.  Remove the seal track  spacer and outer seal.

10.

Remove the outer bearing cone.

11.  Remove the inner seal and bearing cone.

24.  Smear  the  lips

of

both  seals  with  one  of  the

12.

If

new  bearings are

to

be  fitted  drift  or  press

recommended  greases.  This  is  important

out the old cups.

since  a  dry  seal  can  be destroyed during the

13.  Degrease and examine the hub for  cracks and

first few  revolutions of  the  hub.

damage and renew

if necessary. Renew hub

if

25.  Select a new seal track  spacer  and check that

wheel

studs are faulty.

the  outer  diameter  is  smooth  and  free  from

blemishes and  that there  are  no  burrs on  the

26.  Taking care not to damage the seal  lips

fit

the

14.

If

removed, fit  the stub axle to the axle casing

hub  assembly  to  the  stub  axle.

Do  not  allow

with  a  new  joint  washer  and  secure  with  the

the  weight  of  the  hub

to

rest,  even

six  nuts  and  bolts  and  tighten

to

the  correct

temporarily,  on  the  outer  seal  otherwise

torque.

damage and  distortion  could occur.  Therefore

15.  Fit  new  inner  and  outer  bearing  cups  to  the

hold  the  hub  clear  of  the  stub  axle  until  the

hub,  ensuring that  they  are  drifted

or

pressed

seal track spacer

is fitted.

squarely into position.

27.  Carefully

fit

the  seal  track  spacer,  seal  lip

16.  Fit  the  inner  bearing cone  and  pack  with  one

leading.

of

the recommended hub greases.

Fitting  hub t o  stub axle

Assemble

chamfered leading edge.

REAR AXLE AND FINAL DRIVE

NOTE:

Instruction  28  is  applicable  to  hubs  that

have

been

fitted

with

new

components

throughout.  I f  original  components  are  being

refitted instruction 29 must be fallowed using the

adjustment

nut

to achieve the required end-float.

28.

Fit  the  hub  inner  nut  and  using  wrench

RO

606435  tighten  the  adjusting  nut  while  slowly
revolving

the

hub  to  seat  the  bearings and  to

remove  all  end-float,  back-off  the  nut
approximately  half  a

turn and retighten the nut

to

13-15

Ib in which will automatically allow for

compression  of  the  rubber  on  the  new  seal
track  spacer  giving  the  required hub end-float
of  0.013

to 0.10 mm.

29.

If

the  rubber  on  the  seal  track  spacer  has

previously been compressed the hub end-float
can  be  checked  by  mounting a  dial  indicator

and  bracket on the  hub

so

that  the  trace  pin

rests  in  a  preloaded  condition  on  the  nut.
Rotate  the  hub

to

settle  the  bearings  and

check  the end-float by  pushing and pulling the
hub.  End-float must fall  within the limits given
in the previous instruction.

30.  Fit  a  new  lock  washer  and  locknut.

Restraining the  inner  adjustment  nut,  tighten

the outer lock nut to 95

to

108

Nm.

31.

If

original  components  have  been  refitted

rotate  the  hub  several  times  to  settle  the
bearings then  recheck  the  end-float,  refer  to
previous note and instruction 29.

32.  Bend one  segment  of  the  locker washer  over

the  adjusting  nut  and  another,  diametrically
opposite, over the locknut.

33.  Using  a  new  joint  washer,

fit

the  hub driving

member  and  secure  with  the  five  bolts  and

tighten evenly

to

the

correct torque.

34.

Fit the circlip to the  axle shaft ensuring that  it

is properly seated

in the groove.

35.  Fit the hub

cap.

36.  Fit

the  road

wheels

and secure

with  the  nuts.

Jack-up  the vehicle,  remove axle stands and
lower  vehicle

to  ground.  Finally  tighten  the

road wheel nuts to

the

correct torque.

REAR

AXLE

AND FINAL DRIVE

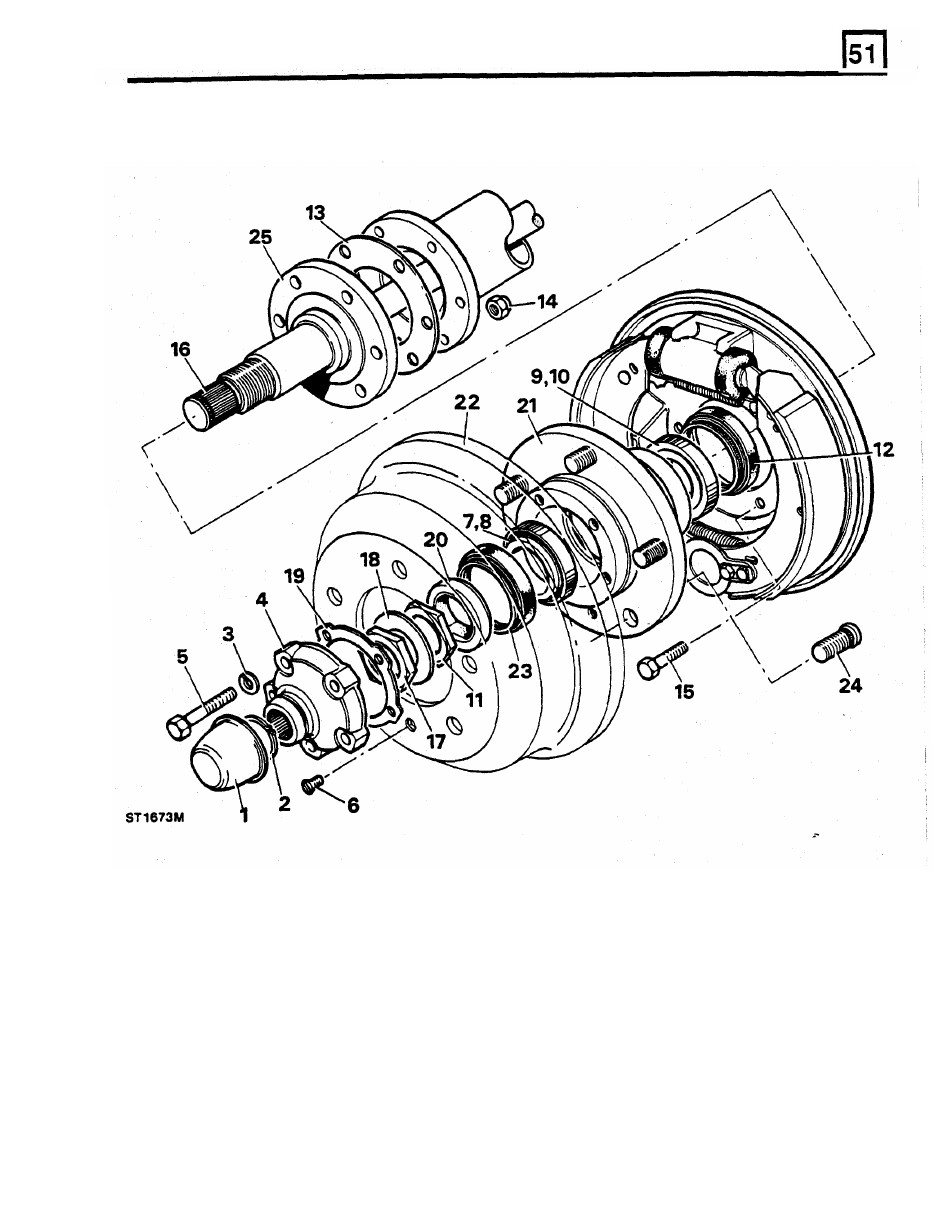

KEY TO REAR HUB COMPONENTS

1.  Hubcap.

14.  Locknut

3.  Spring washer. hub driving member bolt.

15.  Locknut.

4.  Hub driving member.

16.  Axle shaft

5.  Hub driving member bolts.

17.  Locknut.

6.  Brake drum retaining screws.

18.  Lock washer.

7.  Outer bearing cone.

19.  Joint washer.

9.  Inner bearing cup.

21.  Hub casting.

10.  Inner bearing cone.

11.  End-float adjusting nut.

23.  Outer oil seal.

12.  Inner oil seal.

24.  Road wheel stud.

2.  Circlip.

15.  Bolt.

8.  Outer bearing cup.

20.  Seal track spacer.

I

22.  Brake drum.

13.  Joint washer,

25.  Stub  axle.
