LT230T TRANSFER GEARBOX

a

REISSUED: FEB 1993

LT230T

TRANSFER GEARBOX

REISSUED: FEB

1993

LT230T

TRANSFER GEARBOX

DISMANTLE

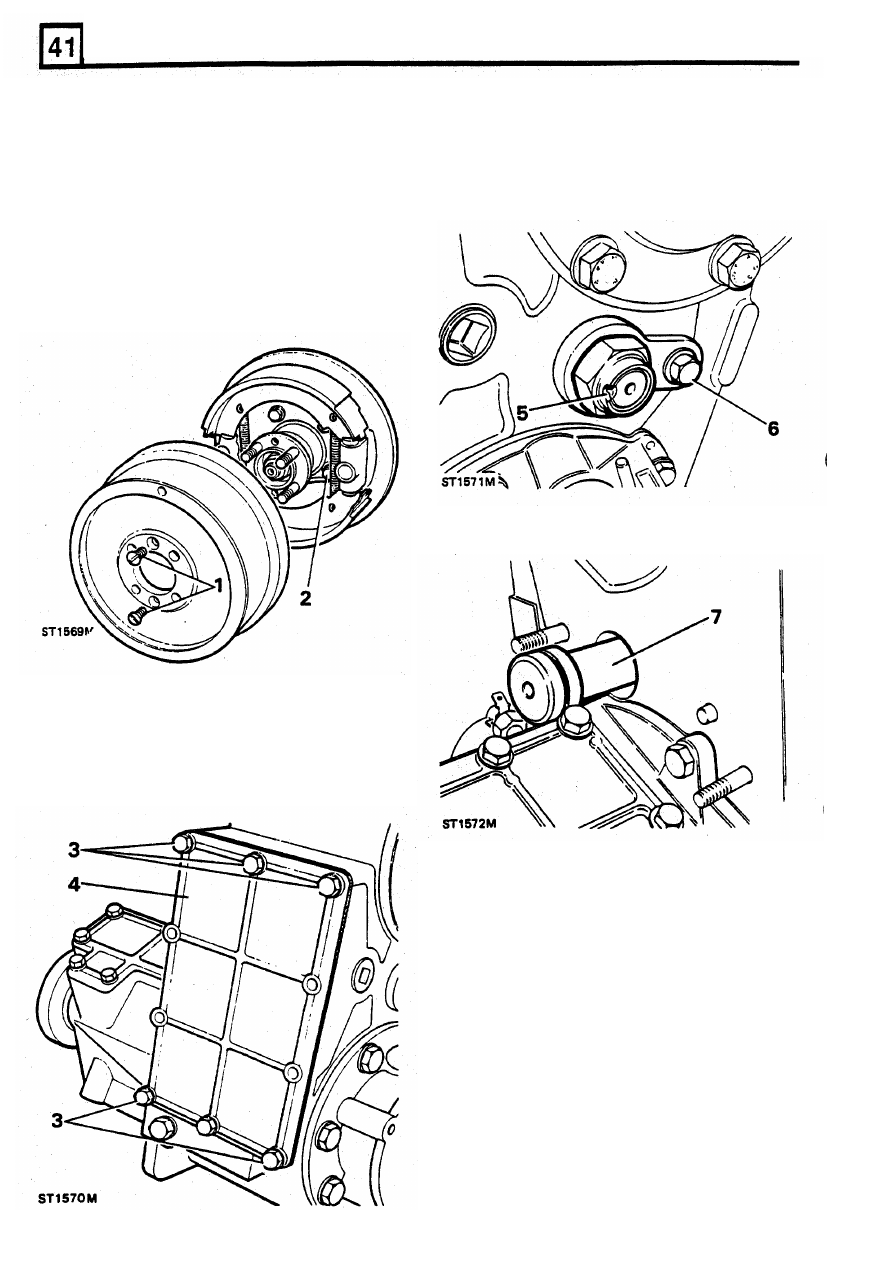

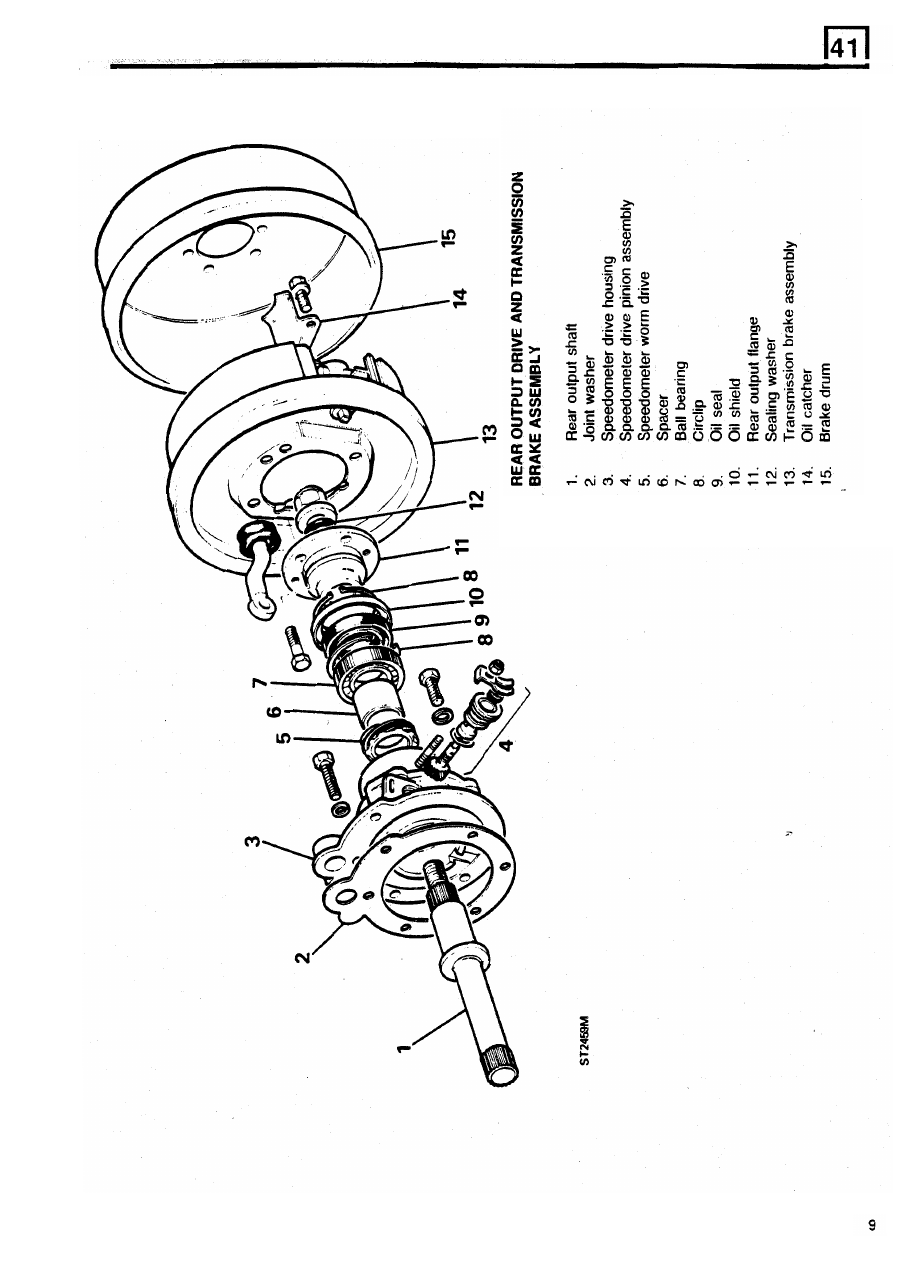

Transmission  brake  removal

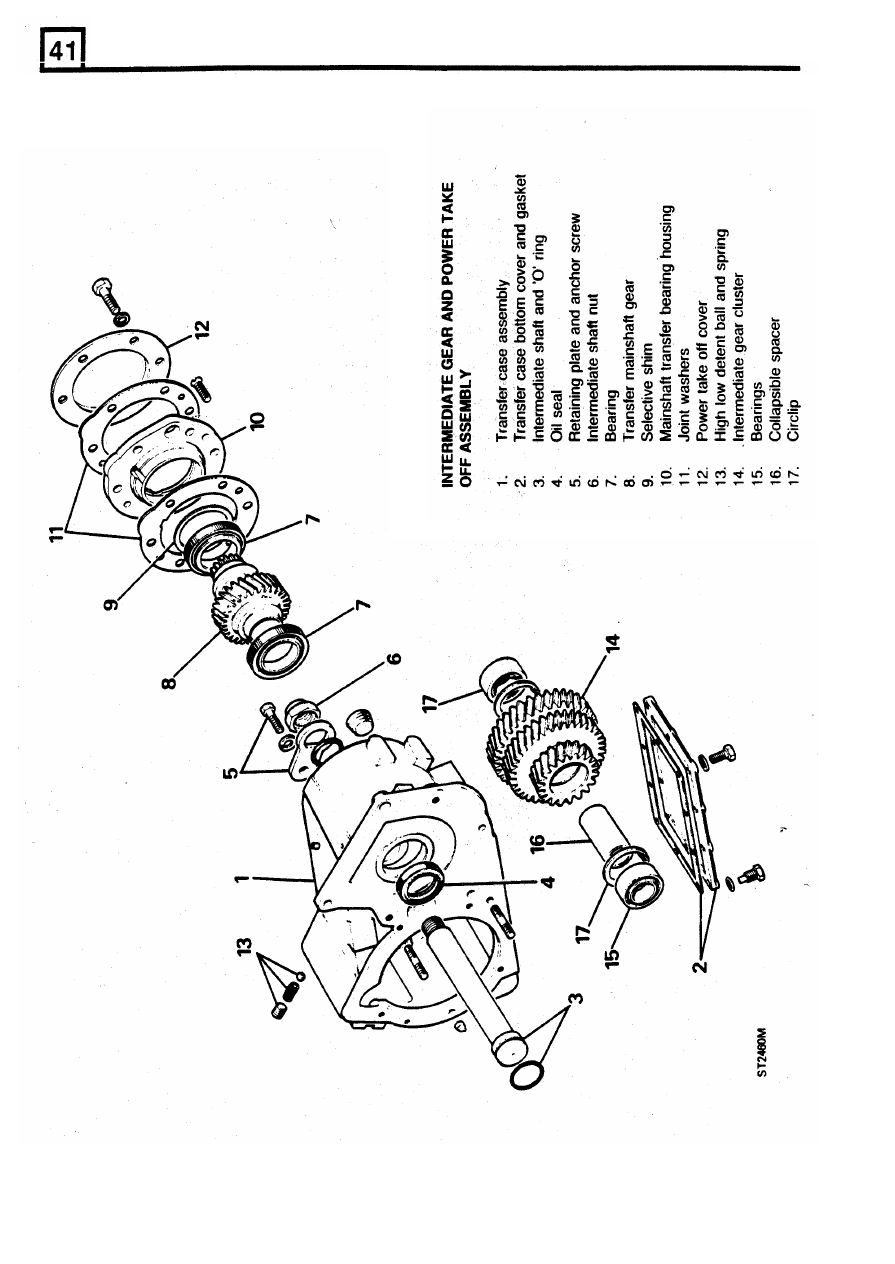

Intermediate shaft and gear cluster removal

5.

Release stake  nut  from recess in intermediate
shaft  and  remove stake nut and discard.

1.

Remove

two

countersunk

screws

and

6.

Unscrew  the  single  bolt  and  remove  anti

-

withdraw brake drum.

rotation  plate  at  the  rear  face  of  the  transfer

2.

Remove four  bolts  securing  the  brake  back

-

box.

plate;  the

two

bottom  fixings  retain  the  oil

catcher.

NOTE:

A hexagonal

type socket

should be

used for these

bolts.

7.

Tap  the  intermediate  gear  shaft  from  the
transfer  box.

Bottom  cover  removal

3.  Remove  the  six  bolts  and  washers  retaining

the bottom cover.

4.

Remove the gasket and bottom cover.

8.  Lift  out  the  intermediate  gear  cluster  and

bearing assembly.

10

REISSUED: FEB

1993

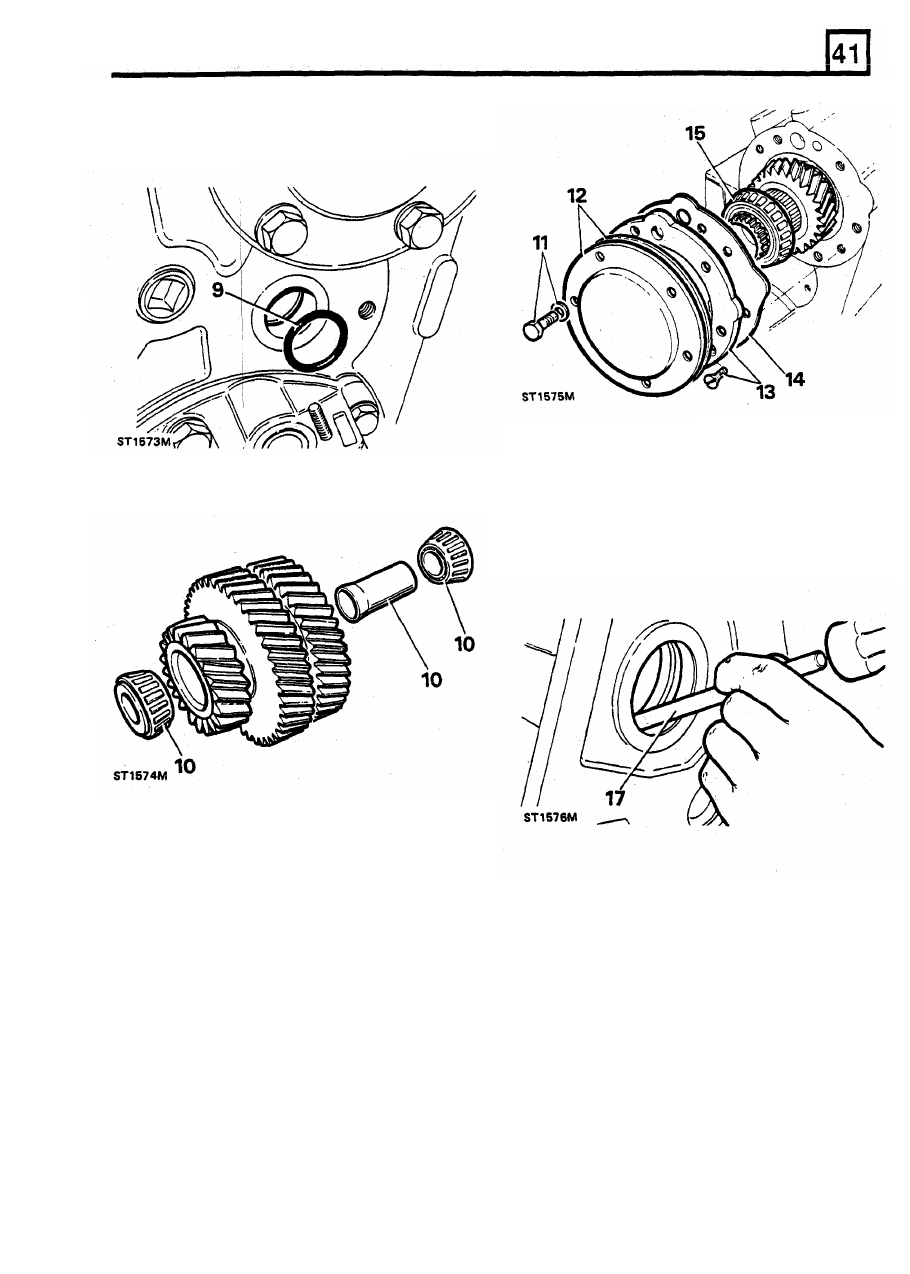

9.

Remove  the  ' O '  rings  from  the  intermediate

gear  shaft  and  from  inside  the  transfer  box
and discard.

LT230T TRANSFER GEARBOX

16.

Remove  and  discard  the  oil  seal  at  the  front
of  the  transfer  box  casing  using  service

tool

10.

Remove  taper  roller  bearings  and  bearing

18G

1271  to

prevent damage

to

the housing.

spacer

from  the  intermediate  gear  cluster

17.

Drive out the input gear front  bearing track.

assembly.

Input gear

removal

11.

Remove  five  bolts  and  washers  retaining  the
take

-

off  cover.

12.

Remove  the  cover  and  gasket,  discard  the

gasket.

13.

Remove

the

two

countersunk  screws  and

detach the main shaft bearing housing.

14.

Remove the gasket and discard.

15.

Withdraw the input gear assembly.

REISSUED:

FEB

1993

11
