LT77S MANUAL GEARBOX

NOTE:  If  necessary,  final  adjustment  can

be

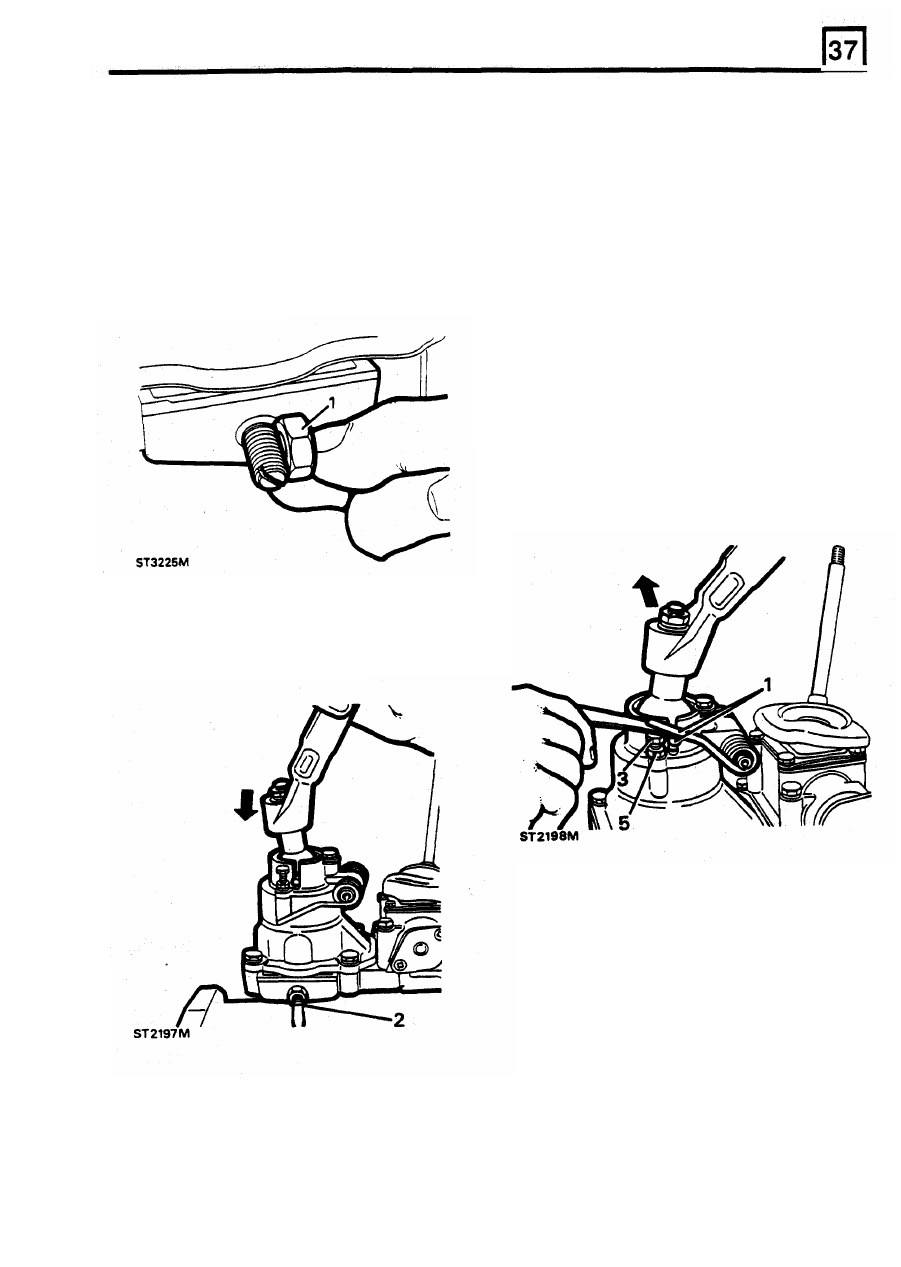

Bias spring adjustment

made

in

vehicle.  To  increase  pull-over  load  turn

screw clockwise

or anti-clockwise to reduce load.

Fifth gear stop screw adjustment.

NOTE:  The  purpose  of  this  adjustment

is

to

set

both  bolts  so  that  the  bias  spring  legs  apply

equal  pressure  on  both  ends

of  the  gear  lever

cross  pin

when  third  or  fourth  gear

is engaged.

This will  ensure that  when the lever i s

in neutral,

distance across corners of  locknut.

the  gear  change  mechanism

is

automatically

aligned for third

or fourth gear selection.

1.

Adjust  screw  to  protrude  from  housing  the

NOTE:  This is only an approximate setting which
will  limit  travel  of  selector  yoke

but  will  allow

fifth gear

to

be selected.

1.

Select  fourth  gear  and

lift

both  spring  legs

over the cross pins.

2.

Turn adjustment bolts until heads touch spring

legs.

3.  Apply  light  pressure to  gear  lever

to

the  right

and adjust left hand bolt.

NOTE:  Clearance  between  spring  leg  and  bolt
0,05  mm

(0.002

in.)  using feeler gauge.

4.

Move lever  to  left and adjust  right hand bolt to

clearance.

5.  Tighten locknuts.

2.  Select fifth gear.  While applying light  pressure

to

gear  lever  towards  right,

turn

screw

clockwise  until

it

contacts  yoke.  Turn  screw

half a turn anti- clockwise and tighten nut.

REISSUED:

FEB

1993

37

LT77S

MANUAL

GEARBOX

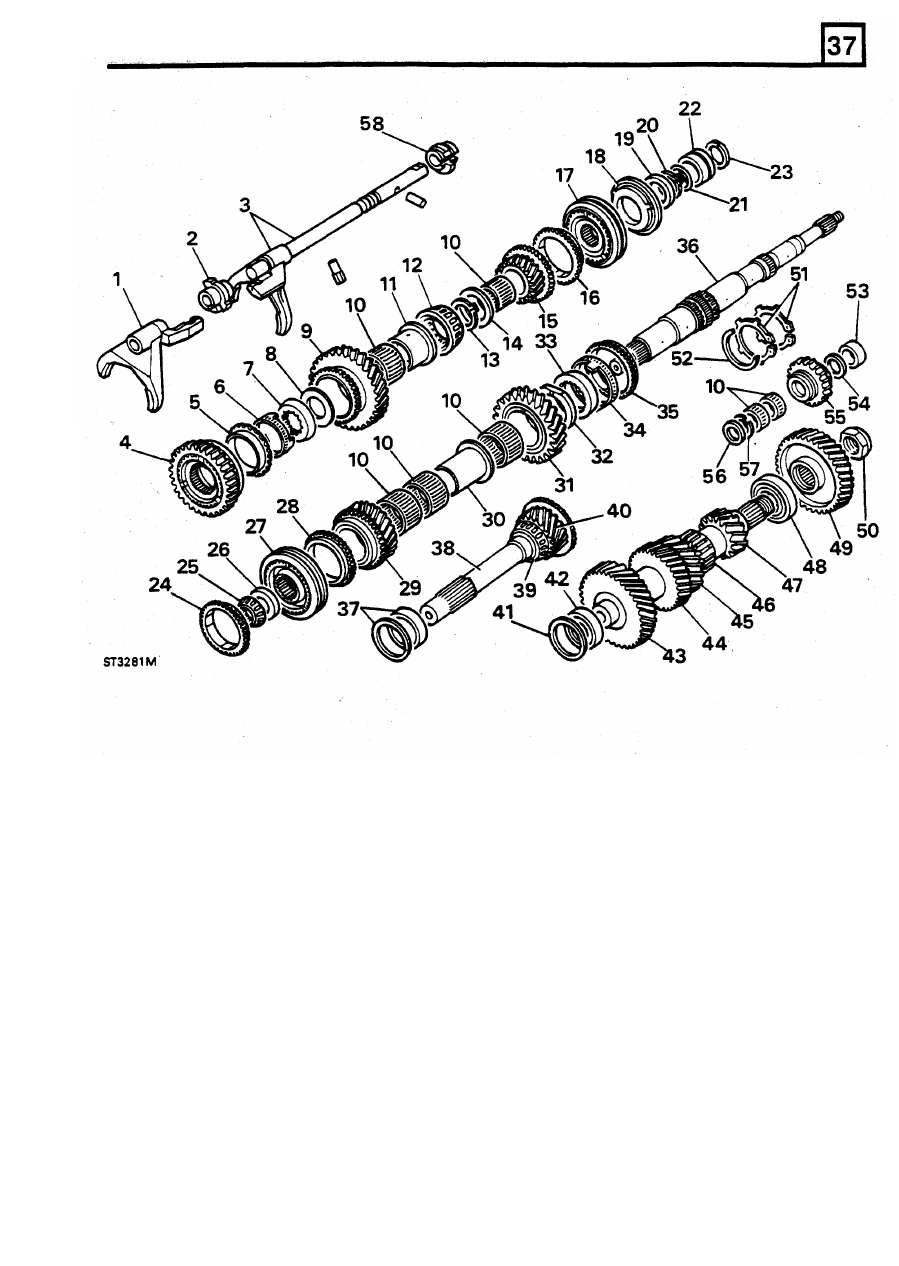

GEARS AND  SHAFTS

2.

Interlock spool.

3.  First

-

second fork  and selector rail assembly.

4.  First

-

second synchromesh.

5.  First gear  synchromesh outer baulk ring.

6.

First gear synchromesh inner baulk ring.

7.

Cone.

9.

First gear.

BELL HOUSING

1.

Third

-

fourth selector fork.

1.  Fit bell housing locating on hollow dowels.

NOTE:  Fit the  12

x

45mm

bolts through  dowels

and

12

x  30mm bolts

in

remaining positions.

2.  Apply  molybdenum  disulphide  grease  to  pivot

8.  Thrust washer.

post, release lever,  socket  and  push rod.  Not

the bearing guide.

10.  Needle roller bearings.

3.  Fit

'C'

washer

to pivot post.

11.

First gear  selective bush.

4.  Fit  spring  clip  to  lever  and

fit

lever

to  pivot

post.

13.  Circlip.

12.  Centre taper roller bearing.

14.  Thrust washer.

NOTE:  Position  spring  clip  behind  'C'  washer

15.  Fifth gear.

and tighten screw.

16.  Fifth gear baulk ring.
17.  Fifth gear  synchromesh.

19.  Fifth gear synchromesh selective washer.

20.  Circlip.
21.  “O”  ring.

22.

Oil seal collar.

23.  Snap ring.
24.  Fourth gear baulk ring.
25.  Pilot taper  bearing.
26.  Spacer.
27.  Third

-

fourth synchromesh.

28.  Third gear baulk ring.
29.  Third gear.
30.  Third gear  bush.
31.  Second gear.
32.  Thrust washer.
33.  Cone.
34.  Second gear synchromesh inner baulk ring.
35.  Second gear synchromesh outer  baulk ring.
36.  Mainshaft.
37.  Input shaft bearing track and selective washer.

38.  Input shaft.
39.  Input shaft taper bearing.
40.  Fourth gear.
41.  Selective shim.
42.  Taper  bearing.
43.  Layshaft

fourth

gear.

44.

Layshaft third gear.

45.

Layshaft  second gear.

46.  Layshaft reverse gear.
47.  Layshaft first gear.
48.  Taper  bearing.

49.

Layshaft fifth gear.

50.

Layshaft fifth gear retaining stake nut.

51.  Circlips

-

first

gear

and

first-second

synchromesh.

52.  Snap ring

-

second gear cone and spacer.

53.  Spacer.

54.

Snap ring.

55.  Reverse idler gear.
56.  Thrust  washer.
57.  Snap ring.
58.  Fifth gear spool.

5.  Fit bearing and retain with plastic staple.

18.  Fifth gear synchromesh back plate.

38

REISSUED:

FEB

1993

LT77S MANUAL GEARBOX

REISSUED:

FEB

1993

39

LT77S MANUAL GEARBOX

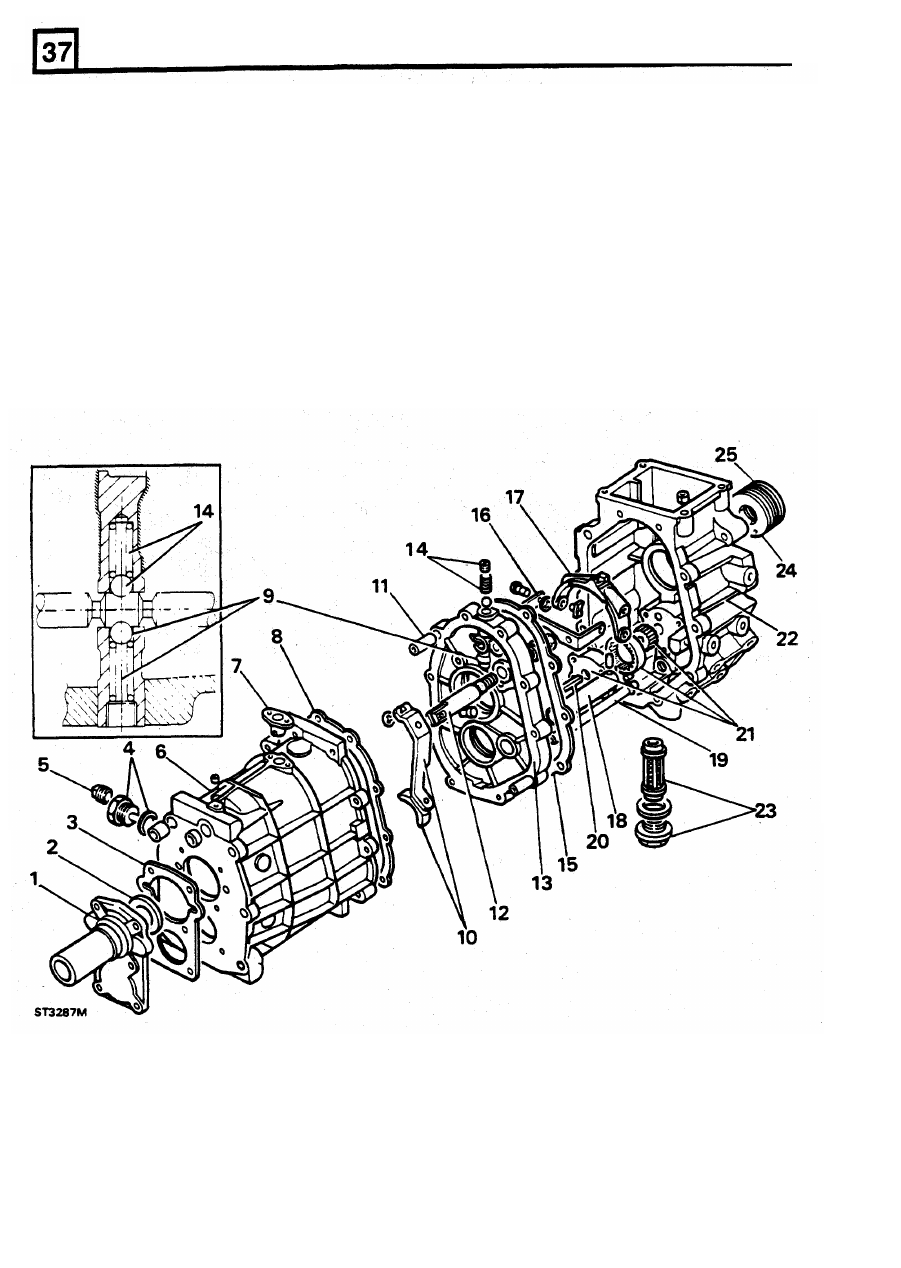

GEARBOX CASING

14.

Selector plug, detent ball and spring.

15.

Gasket.

1.  Front cover.

16.  Fifth gear selector bracket.

2.

Front cover oil seal.

17.  Fifth gear  selector

fork.

3.

Front cover gasket.

18.  Reverse gear  shaft.

4.

Oil drain plug and washer.

19.  Oil pick-up pipe.

5.  Oil level plug.

20.  Oil pump drive shaft.

6.

Gearbox main casing.

21.  Oil pump gears and cover.

7.

Spool retainer.

22.  Fifth gear extension housing.

8.  Gasket.

23.  Fifth  gear  extension  housing  drain  plug  and

9.  Inboard detent ball and spring.

filter.

10.  Reverse lever and slipper.

24.  Ferrobestos bush.

11.  Locating dowels

-

centre plate to  maincase.

25.  Oil seal.

12.  Reverse lever pivot post.

13.

Centre plate.
