Defender (1993+). Manual - part 46

LT77S MANUAL GEARBOX

CAUTION:  Ensure that  the  slots in the  baulk  ring

7.

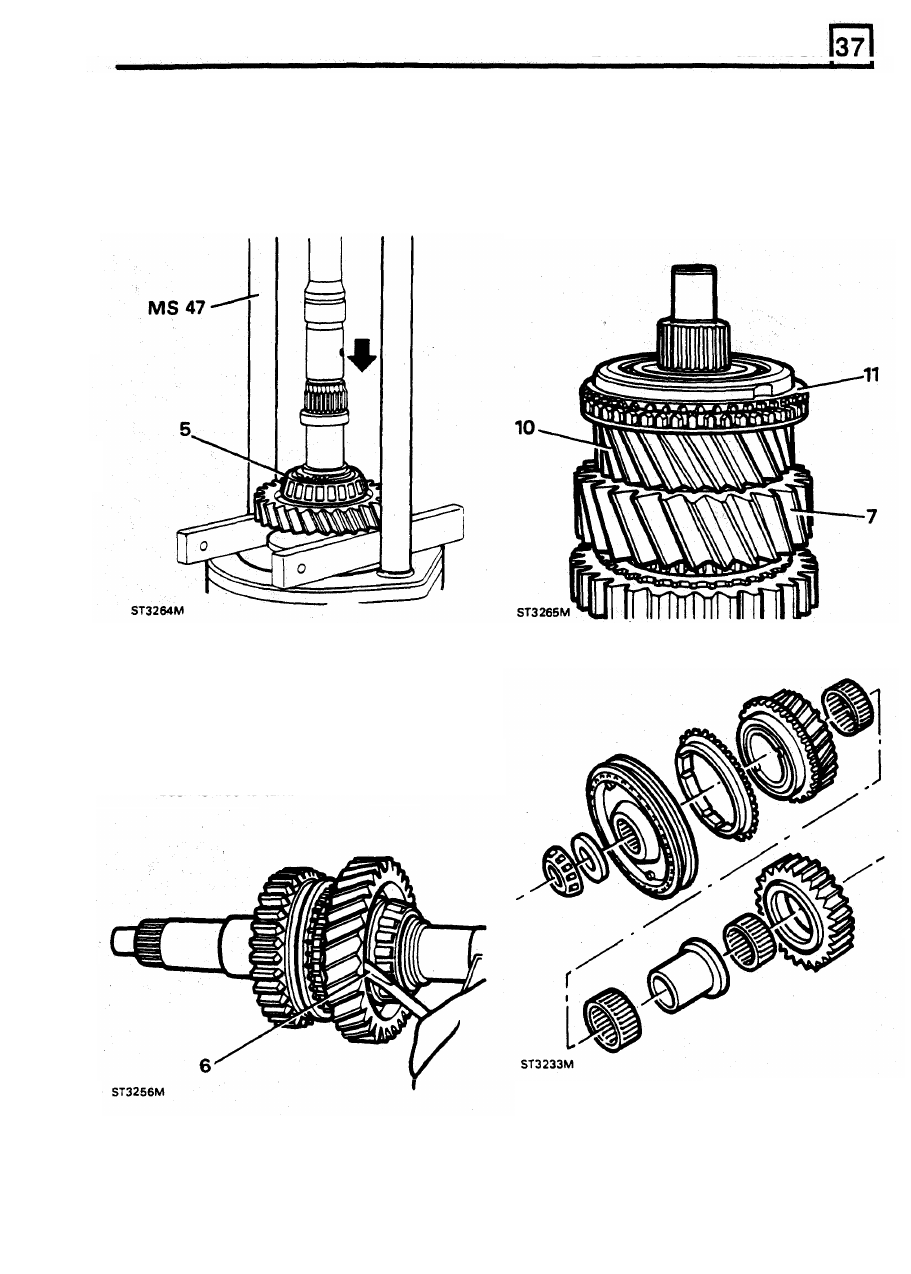

Position  mainshaft  in

vice,

rear

end

align  with  the  synchromesh  slippers  while

downwards  and

fit

second  gear  needle roller,

pressing  on  the  bearing.

and second gear.

8.

Fit third gear  bush.

5.

Invert  mainshaft  and  press  assembly  back

9.  Fit third gear needle rollers.

against circlip.

10.

Fit third gear.

11.

Fit third gear  baulk ring.

NOTE:  Instruction 5  is  necessary since

it

is

probable  that  when  pressing  on  the  bearing  it
will  have clamped  the  first  gear  bush  preventing
it from turning.

6.  Reposition  mainshaft  in  vice  and  using  a

screw  driver  blade  check  that  the  first  gear
bush  is  free  to  turn.

Third-fourth synchomesh

assembly

REISSUED: FEB 1993

25

LT77S MANUAL

GEARBOX

REVERSE GEAR  AND

SHAFT

1.

Remove  one  circlip

from

the

idler  gear  and

remove bearings.

12.

Fit

third-fourth gear  synchromesh hub.

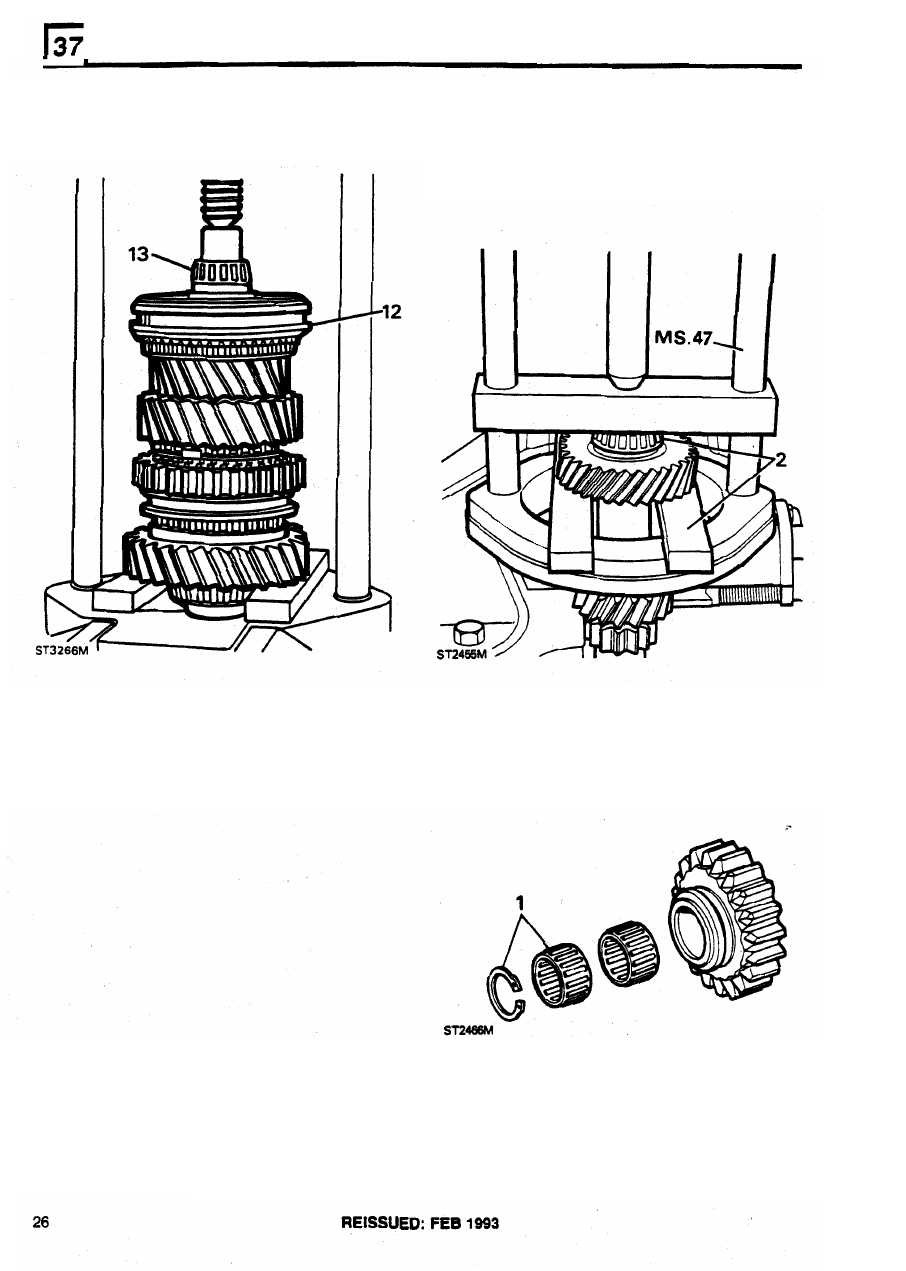

13.  Using

MS

47

with  supports  under  first  gear,

press the spigot bearing on to shaft.

LAYSHAFT

1.

Examine the layshaft for  wear  and damage.

2.

Press  bearings  on  to  layshaft  using  MS  47
and supporting bars.

LT77S

MANUAL

GEARBOX

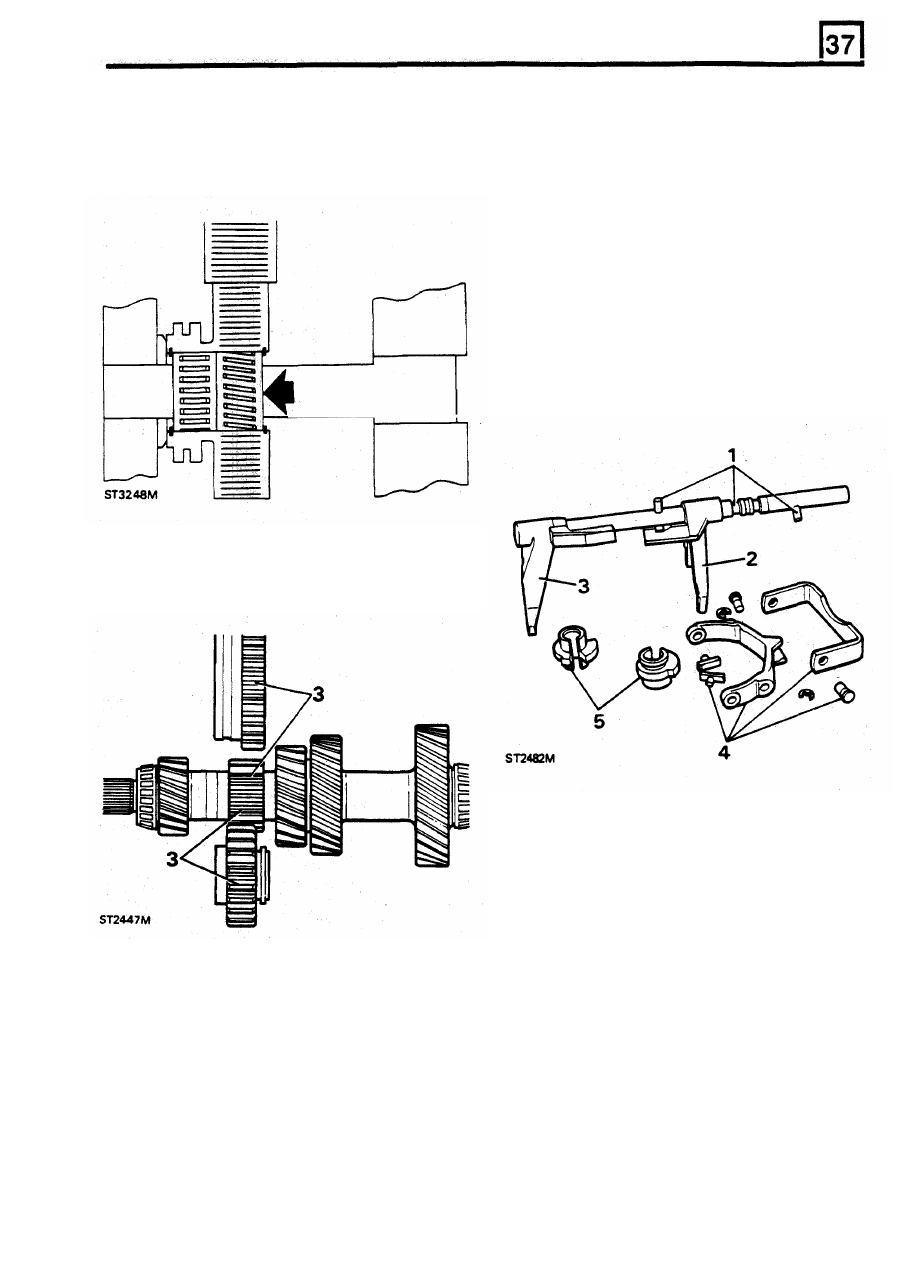

NOTE:

One

bearing  cage

is  twisted

in

SELECTORS

manufacture. The  twist  causes the  gear  to  tilt  on
the  shaft  forcing  the  gear  into  engagement.

1.

Examine  selector  rail  and  pins  for  wear  and

Renew  bearings  if  worn

or

if

the  gear jumps  out

2.

Examine  first-second  selector  fork  for  wear

of  engagement.

damage.

cracks  and  damage

NOTE: The  selector  rail and  fork  is only  supplied
as a complete assembly.

3.  Examine  third-fourth  selector  fork  for  wear,

4.

Examine  fifth  gear  selector  fork,  pads  and

5.

Examine  interlock  spools  for  wear  and

cracks and damage.

pivot pins.

damage.

2.

Fit  the  bearings either  way  round and  secure

with the circlip.

3.

Check condition

of

idler gear  and mating teeth

on layshaft and synchromesh outer member.

6.  Renew retaining circlips if distorted.

4.

Examine  idler  shaft  for  wear,  scores  and
pitting.

REISSUED:

FEB

1993

27

LT77S MANUAL GEARBOX

Assembling selectors.

ASSEMBLING  GEARBOX  SHAFTS  TO

CENTRE

PLATE

Fitting gears to centre

plate

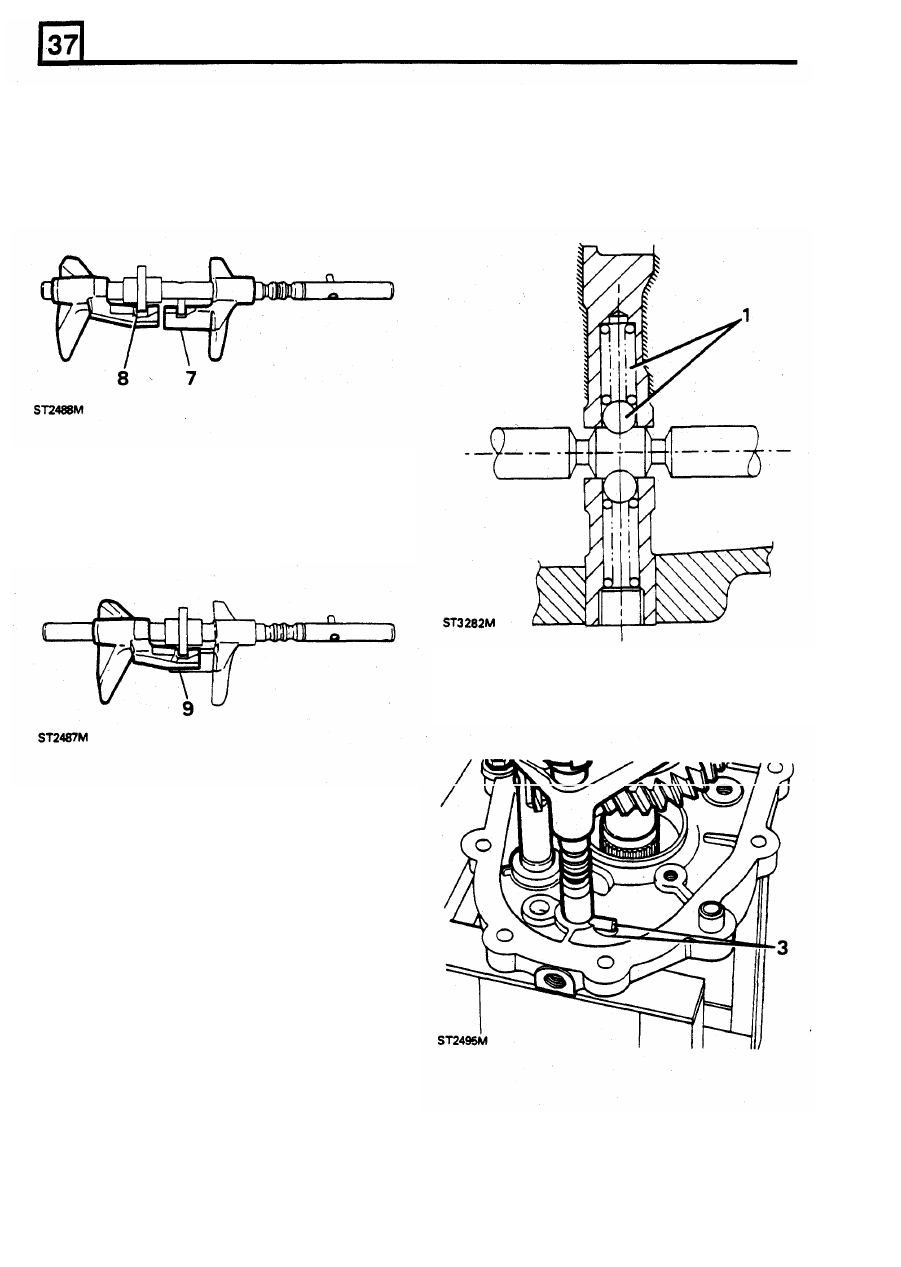

7.  Rest  first-second fork  and  shaft  assembly  on

bench and locate pin in jaw  of  fork.

8.  Fit  interlock  spool  and  third-fourth  fork  and

engage spool in jaw

of

fork.

1.  Secure  centre  plate  to  workstand,  fit  bearing

tracks and inboard detent ball and spring.

9.  Slide  spool  and  fork  towards  first-  second

selector  until  slot

in

spool  locates  over  pin

keeping the  spool  engaged in third-fourth fork

jaw.

28

REISSUED:

FEB 1993

2.

Check  both synchromesh units  are

in

neutral

and fit  selector shaft assembly.

3.  f i t  mainshaft and selectors to centre plate and

align pin with slot  in plate.
