MAINTENANCE

RENEW MAIN AND TRANSFER GEARBOX OILS

DRAIN

AND

RENEW

LT230T

TRANSFER

DRAIN AND REFILL LT77S MAIN GEARBOX

GEARBOX  OIL

1.

Drive  the  vehicle  to  level ground  and  place  a

1.  Drive the  vehicle

to

level ground and  place a

container  under  the  gearbox

to

catch  the  old

suitable  container  under  the  gearbox

to

catch

oil.

the old oil.

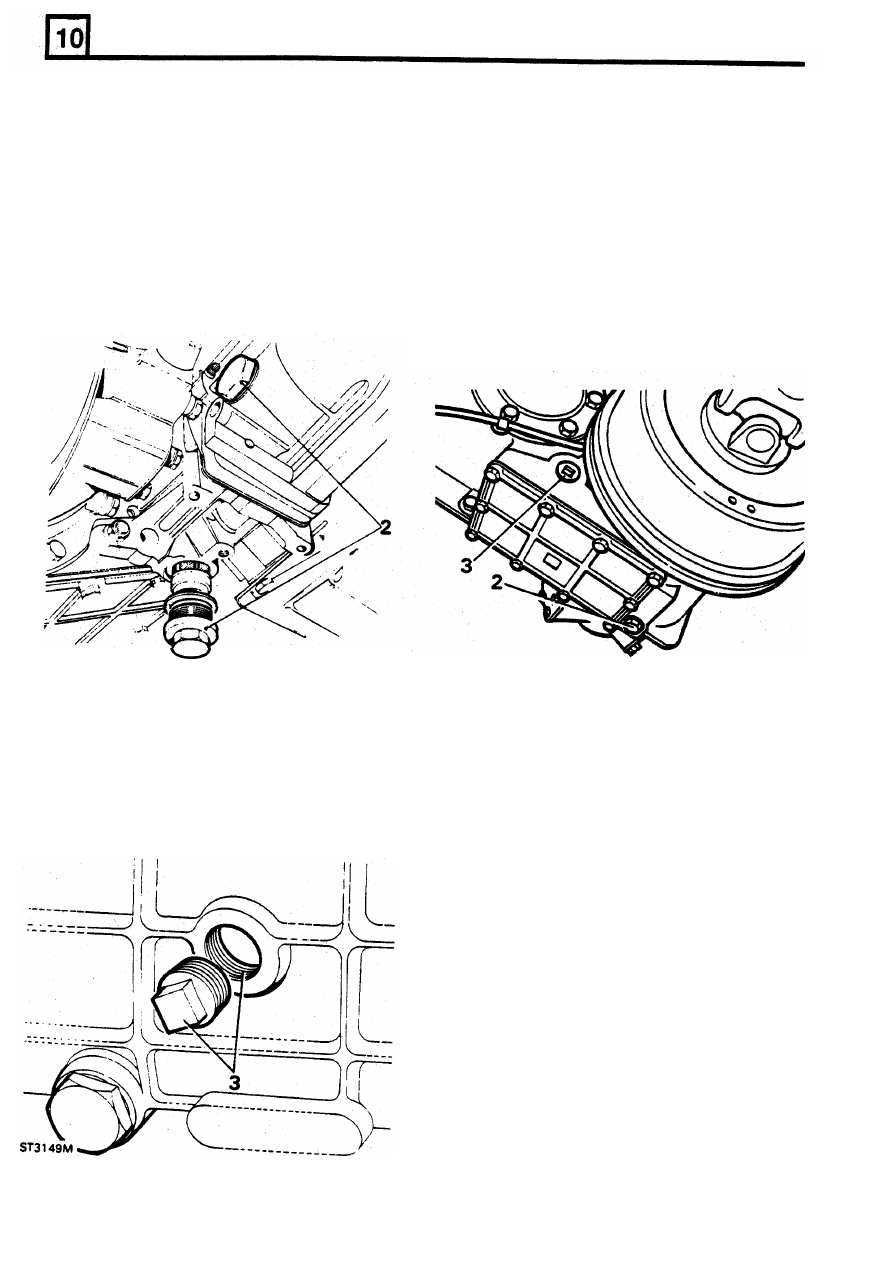

2.

Remove  the  drain  plug  and  allow  the  oil  to

2.

Remove  the  gearbox  and  extension  case

drain.

Fit

the  plug  using  a  new  washer,  if

drain  plugs  and  allow  the  oil  to  drain

necessary, and tighten to the correct torque.

completely.  Wash  the  extension case  filter  in

3.

Remove  the  filler-level  plug  and  inject  the

kerosene  and  refit  the  plugs  using  new

approximate  quantity

of

the  recommended oil

washers,  i f   necessary,  and  tighten

to

the

until it begins to run from the plug hole.

Fit

the

correct torque.

level  plug  and  tighten  only  to  the  correct

torque,  do  not  overtighten,  wipe  away  any
surplus oil.

3.  Remove the oil  filler-level  plug  and  inject the

approximate quantity of new oil of the correct
make  and  grade  until  it  begins  to  run  out  of

the filler-level  hole.  Fit  the  plug and tighten to
the  correct  torque.  Since  the  plug  has  a

Wipe away any surplus oil.

tapered  thread  it  must  not

be

overtightened.

10

REISSUED: FEB

1993

ST3084M

ST1070M

MAINTENANCE

RENEW SWIVEL  PIN HOUSING OIL

RENEW FRONT AND

REAR

AXLE  OIL

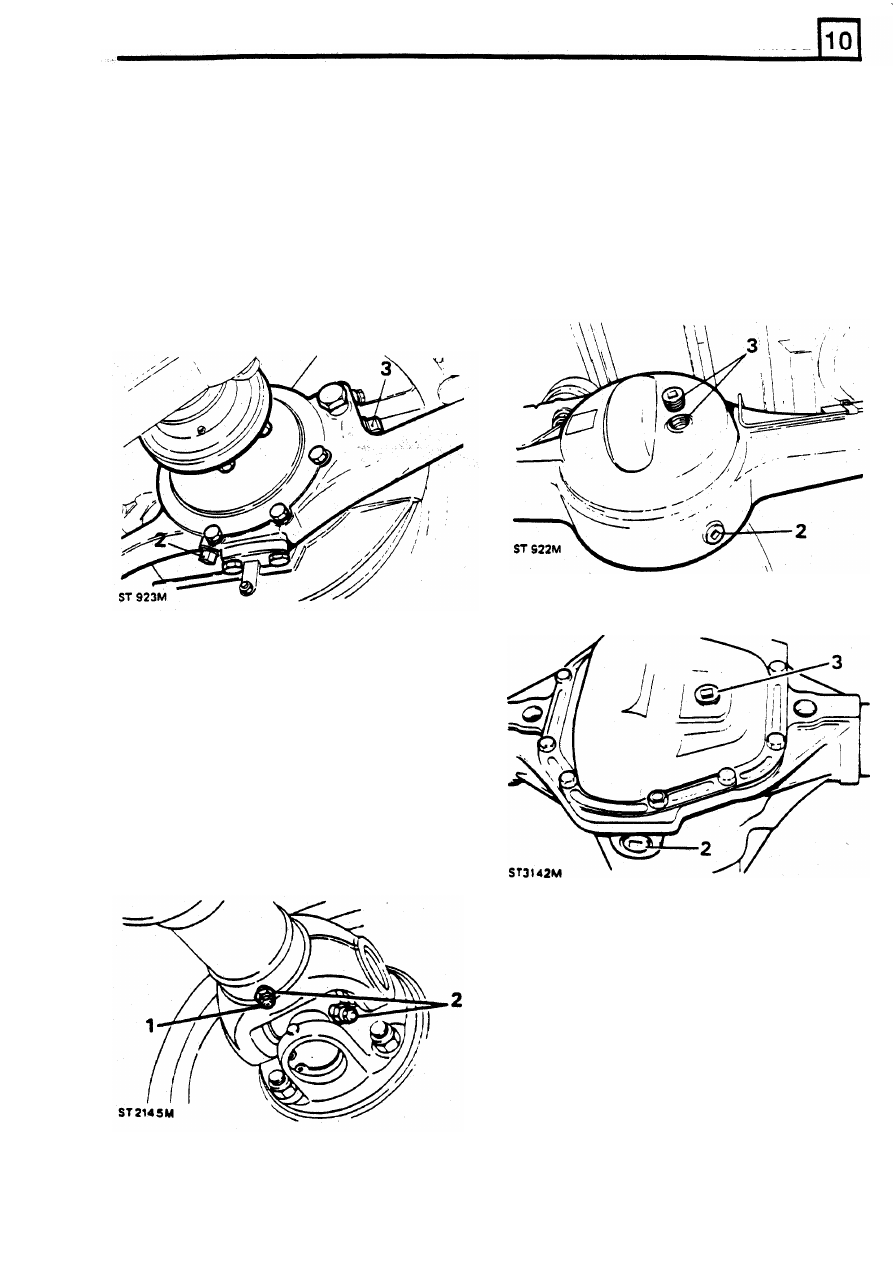

1.

Drive the  vehicle  to  level  ground  and  place  a

1 .

Drive  the  vehicle  to  level ground  and  place  a

container  under  each  swivel  housing  to  catch

container  under the axle to  be drained.

the  used oil.

2.

Using  a  spanner  with  a

13

mm

square  drive

2.

Remove  the  drain  plug  and  allow  the  oil  to

remove  the  drain  plug  and  allow  the  oil  to

drain completely and clean and refit the  plugs.

drain  completely.  Clean  and  refit  the  drain

recommended  make  and  grade  of  oil  until  oil

3.

Remove the  oil  filler-level plug and  inject  new

begins  to  run  from  the  level  hole.  Clean  and

oil  of a recommended make and  grade until

it

fit

the  level  plugs  and  wipe  away  any  surplus

begins

to

run from  the  hole.  Clean  and  fit  the

Oil.

filler-level plug and wipe  away  any  surplus oil.

3.

Remove the  oil  filler-level  plug  and  inject  the

plug.

LUBRICATE PROPELLER SHAFTS

1.

Clean  all  the  grease  nipples  on  the  front  and
rear  propshaft  universal  joints,  and  sliding
portion  of  the  shaft.

2.  Charge  a  low  pressure  hand  grease  gun  with

grease  of  a  recommended  make  and  grade
and  apply  to  the  grease  nipple.  giving  two  to
three  strokes  of  the  gun  only  to  each  nipple
every  40.000  km  (24,000  miles)  intervals.

RE-ISSUED:

FEB

1993

11

MAINTENANCE

GENERAL MAINTENANCE AND ADJUSTMENT

4 .

Withdraw the pad retaining pins.

5.

Remove  the  anti-rattle  springs  and

withdraw

This second  part  of  the  maintenance section  covers

the friction  pads.

adjustments  and  items  of  general  maintenance  as

6.

Clean  the  exposed  surfaces

of

the

pistons

dictated  by  the  'MAINTENANCE  SCHEDULES'

.

with  new  hydraulic  fluid  or  brake  cleaning

However,  only  maintenance operations  that  are  not

fluid.

included  in  the  OVERHAUL  SECTlONS  of  the

7.

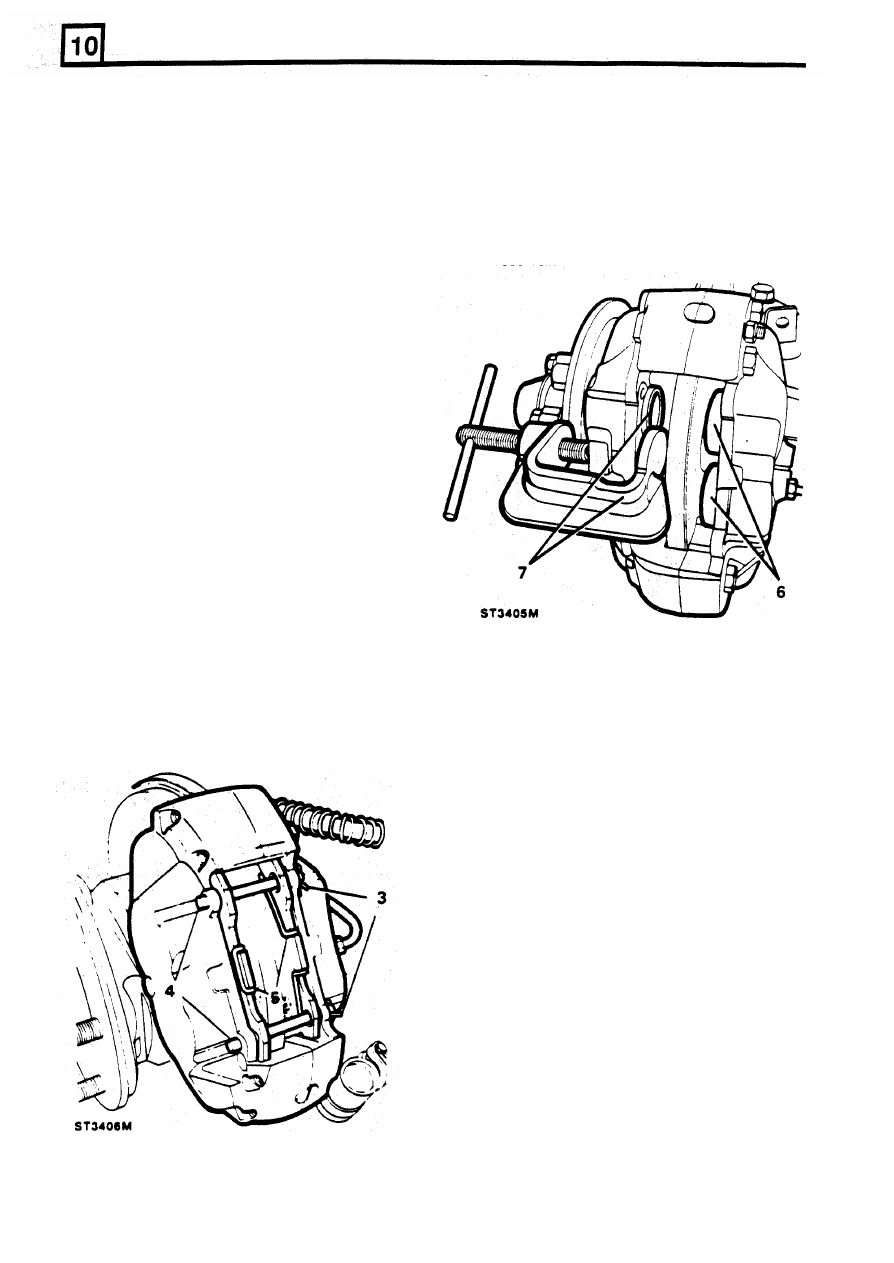

Using  piston  clamp  (18G  672),  press  each

manual appear in this section.

piston  back  into  its  bore, whilst  ensuring  that

the  displaced fluid does  not  overflow from  the

EXAMINE  AND  RENEW  DISC  BRAKE  FRICTION

reservoir.

PADS

NOTE:  Defender 90  has disc type  brakes

fitted

to

both  front  and  rear

axles.

Defender  110 is fitted

with  disc type  brakes at the front  and drum type

brakes

at

the  rear.  Front  brakes on  both  vehicle

types are fitted  with  four  piston calipers and the
rear  brakes  on  Defender  90  are  fitted  with  twin
piston  calipers,  The  procedure  for  renewing

friction  pads is the same for  both types although
there

may

be

a variation

in

the type of  anti-rattle

spring fitted,  see  Section 70.

Examine  the  friction  pads  for  wear,  if  the  friction

material is less than 3 mm  thick

or

oil contaminated,

they  must  be  renewed  as  described

in

the  following

instructions.  Observe  precautions

in

SECTlON

01

concerning asbestos:

CAUTION:  Friction pads must

be

changed

in

axle

sets.

1.

Loosen wheel  nuts, jack-up  the  vehicle,  lower

onto axle stands. and remove the

wheels.

2.

Clean the exterior

of

me

calipers.

3.

Remove  the  split  pins,

or

spring  clips,

from

9.

Insert the new

friction pads.

the pad retaining pins.

8.

Smear the faces  of the  pistons  with  disc  brake
lubricant, taking care not to allow any to reach
the pad lining material.

10.  Place the anti-rattle springs in position.
11.  Insert  the  pad  retaining  pins  and  secure  with

new split pins.

12.  Apply  the  foot  brake  pedal  several  times  to

locate the  pads.

13.  Check  the  fluid  reservoir  and  top  up  if

necessary

14

Fit the  road  wheels  and  secure  with  the  nuts

Jack  up the vehicle to  remove the axle stands
and  lower m e  vehicle  to  me ground  Finally.

tighten  the  road  wheel  securing  nuts  evenly.
to the correct torque.

12

REVISED: OCT

1993

CHANGING THE  HYDRAULIC BRAKE FLUID

In  the  service  schedule  it

IS

recommended that  the

Pipes  attached  to  the  breathers  on  the  axles

brake  fluid  is  renewed  at  18,000  miles  (30.000 km)

terminate inside the engine compartment.

This

allows

intervals  or  every  eighteen  months.

If

the  following

the  axles  to  breath  whilst  the  vehicle

IS

traversing

procedure  is  adopted  air  should  not  enter  the

mud  and  water.  No  maintenance  is  required  except

system.

to  ensure  that  the  pipes  do

not

become  blocked,

kinked,  or  split,  or  damaged  in  any  other  way

to

prevent proper breathing.

AXLE  BREATHERS

1

Proceed  in  the  same  way  and  order

as

for

bleeding  the  system,  see

SECTION  70

.

If

a

clear  plastic  bleed  tube  is  not  available,

CHECK STEERING BALL JOINTS

interpose a short  length

of

glass tube  into the

bleed hose being used

so

that  the  passage of

the fluid can be seen.

2.

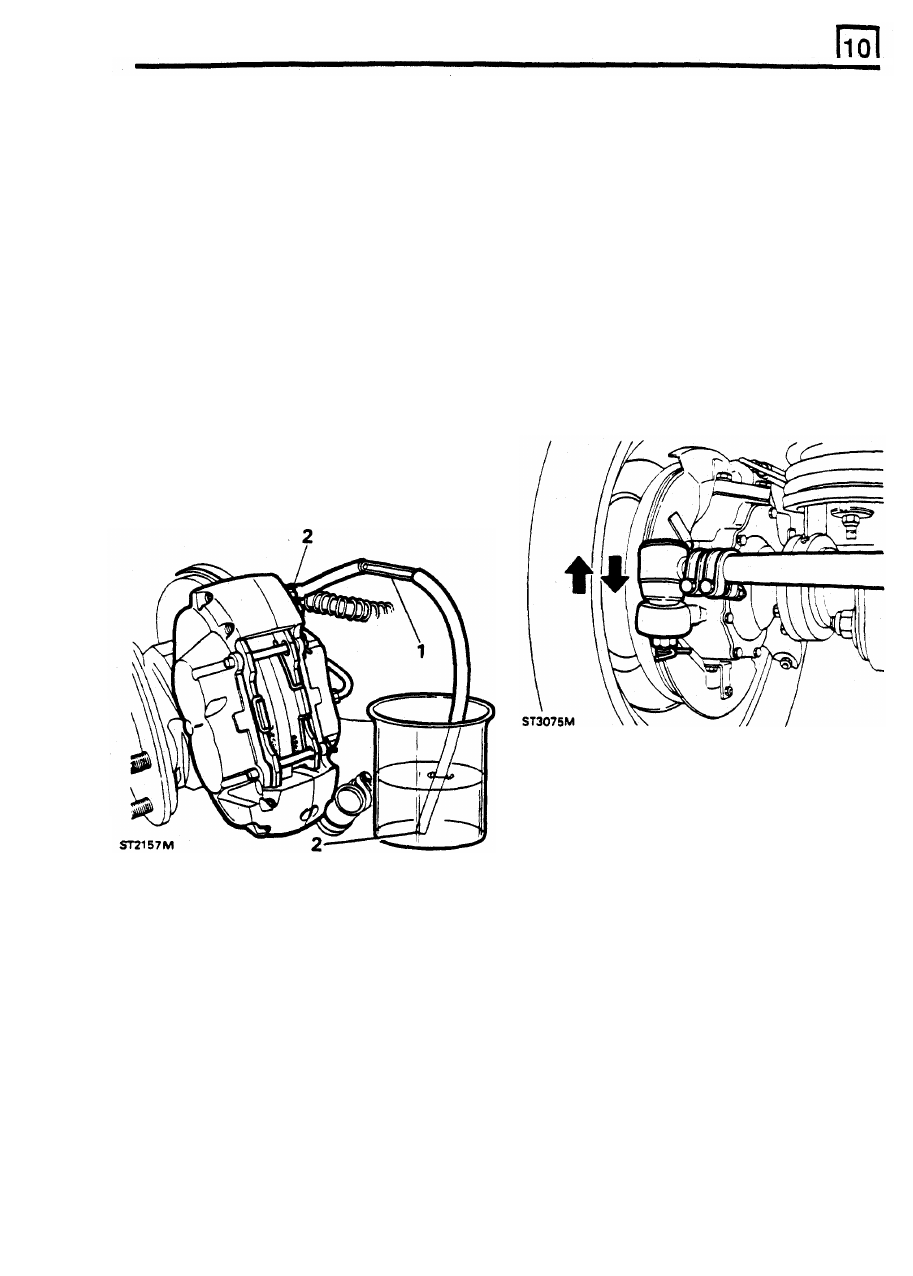

Attach  one end

of

the bleed hose to  the bleed

nipple  of  the  wheel  cylinder  nearest  to  the
master cylinder  and immerse the

free

end  into

a  glass  vessel  containing a  small  quantity

of

brake  fluid

so

that  the  end  of  the  tube

is

below the fluid level.

3.

Unscrew  the  bleed  nipple  screw  about
half-a-turn,  enough

to

allow  fluid  to  be

pumped  out.  Air  could  be  drawn  into  the
system

if

the screw

is

withdrawn too far.

Ball joints  are  lubricated  for  their  normal  life  during
manufacture  and  require  no  further  lubrication.  This
applies  only

if

the  rubber  gaiter  has  not  become

dislodged or  damaged. The joints  should be checked
at  the specified mileage intervals but more frequently
if

the vehicle is

used

under arduous conditions.

MAINTENANCE

1.

Check

for

wear

in

the  joints  by  moving  the

ball  joint

up

and  down  vigorously.  If  free

movement

is

apparent  renew  the  complete

joint assembly.

4

Pump-out  most,  but  not  all,  of  the  fluid  from
the  reservoir  by  continuously  depressing  and

releasing  the  foot  pedal.  Do  not,  however,
allow the reservoir to empty completely.

5.  Top-up the reservoir with new, unused fluid. of

the  correct  specification,  from  a  sealed
container. See SECTION 09 .

6.  Ensure  that  the  reservoir  is  kept  topped-up

and  continue  bleeding  until  the  old  and
discoloured fluid is dispelled and the new fluid
is  seen  passing  through  the clear  bleed  hose
or  glass  tube.  Continue  to  bleed  for  two  full

strokes  of  the  pedal and  then close the  bleed
nipple whilst the pedal is depressed.

7

Repeat the  above procedure at  the  remaining
wheel cylinders in turn.

8.  Top-up the reservoir and road test the vehicle.
