Defender Electric Diagrams. Manual - part 253

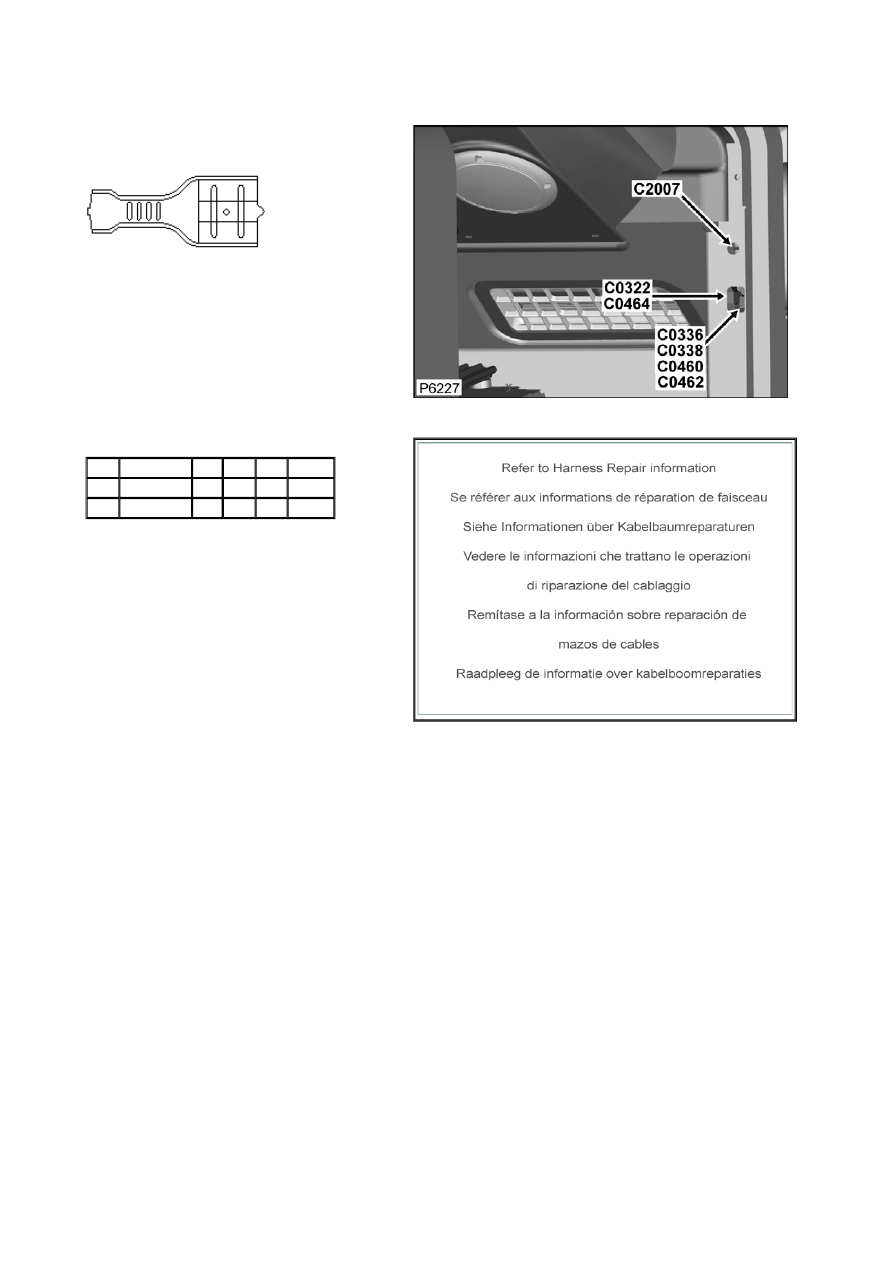

Connector: C2007

Description: Switch-Door-RH

Location: RH 'A' post





Part No.:

AFU3262



Colour: TIN PLATED

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

0.5D SW

22R

C0061R

1

-

0.5D PU

22L

C2004

Service Repair Kits

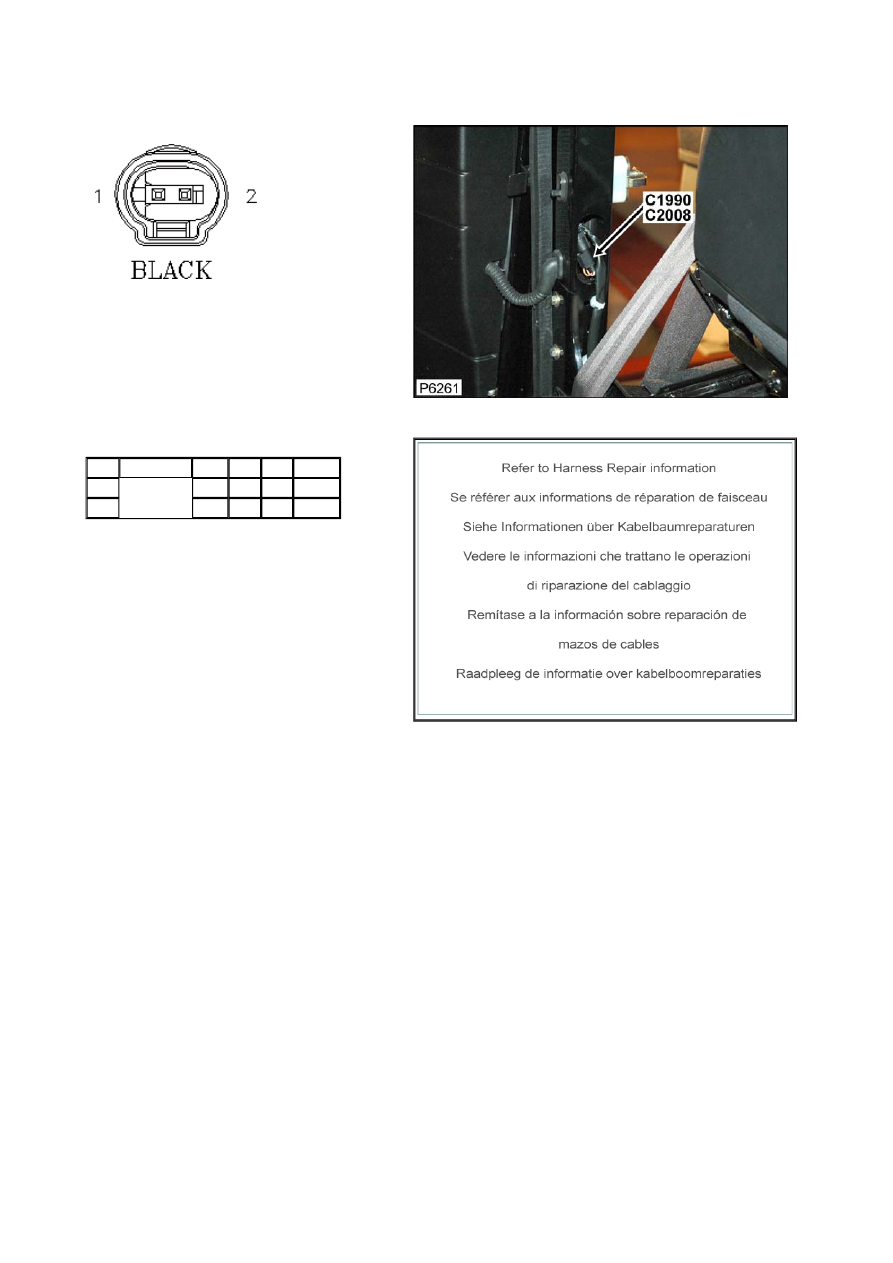

Connector: C2008

Description: Main harness to rear door link harness

Location: In LH 'B' post





Part No.:

YPC116820



Colour:

Cavities:

Harness:

REAR DOOR LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D O

1

CTAP

2

0.75D K

1

CTAP

Service Repair Kits

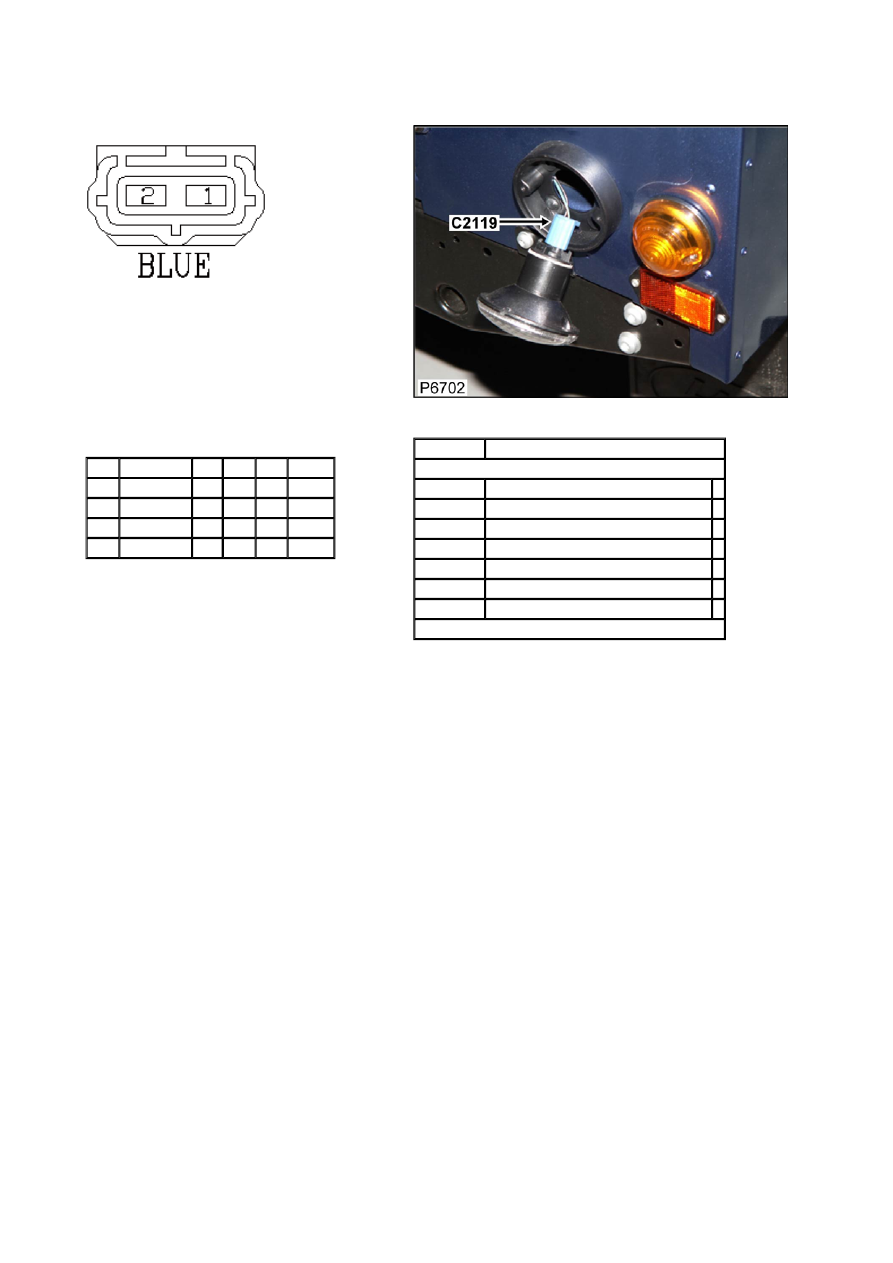

Connector: C2119

Description: Lamp-Reverse-RH

Location: RH 'D' post





Part No.:

YPC10208



Colour: BLUE

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D B

771

C0125

1

AFU3802

1.5D B

770

C0125

2

AFU3802

1.5D S

770

C0390

2

AFU3802

1.5D S

771

C1759

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



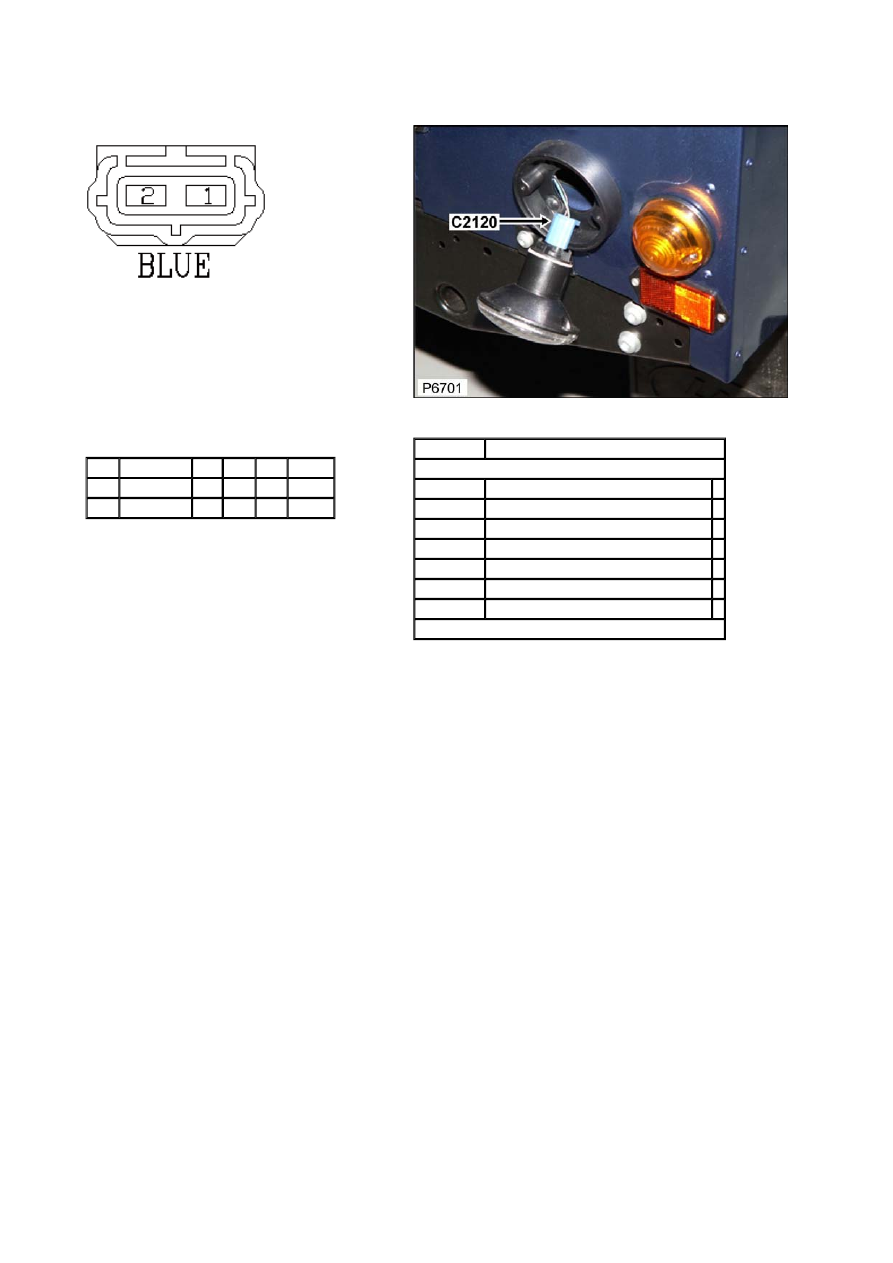

Connector: C2120

Description: Lamp-Fog-reverse-RH

Location: RH 'D' post





Part No.:

YPC10208



Colour: BLUE

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

2.0D B

772

C1305

2

AFU3802

1.5D S

772

C1763

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680
