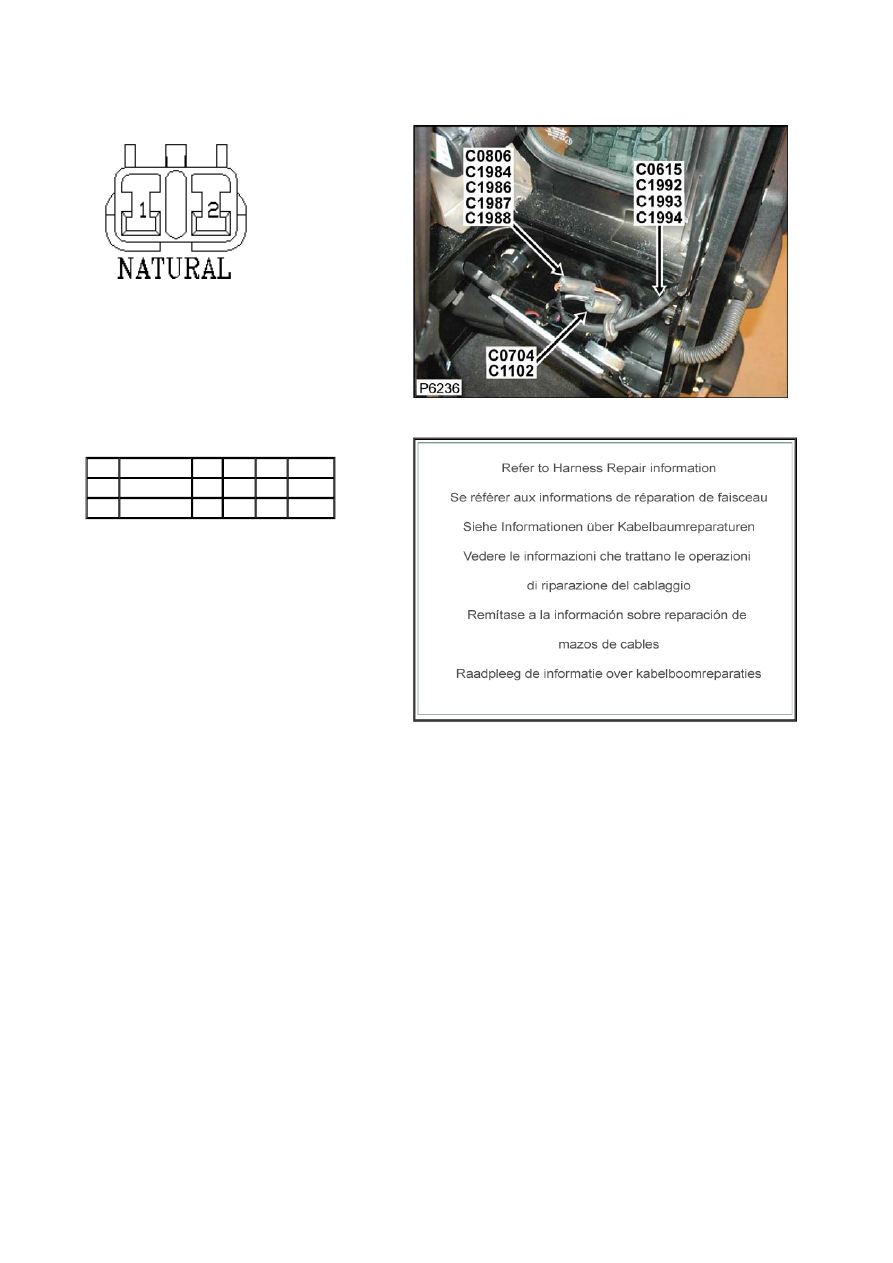

Connector: C1987

Description: Rear interior lamp harness to tailgate harness

Location: RH 'D' post





Part No.:

AFU3635



Colour: NATURAL

Cavities: 2WY

Harness:

ROOF FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5D K

7

C0259

2

YPL10027

1.5D O

7

C0259

Service Repair Kits

Connector: C1988

Description: Tailgate harness to interior lamp harness

Location: RH 'D' post





Part No.:

AFU3584



Colour: NATURAL

Cavities: 2WY

Harness:

TAILDOOR HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D K

1

C0617

2

0.75D O

1

C0617

Service Repair Kits

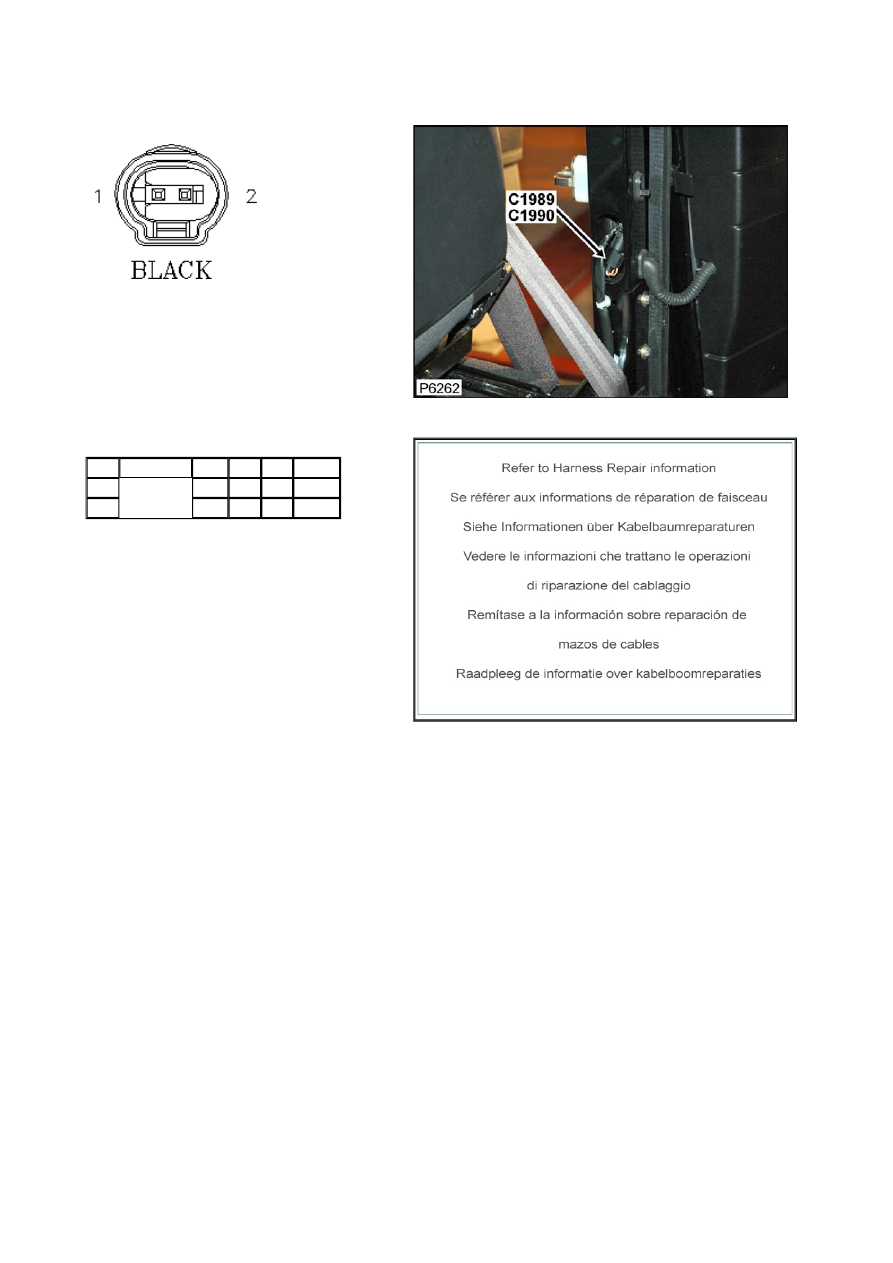

Connector: C1989

Description: Main harness to rear door link harness

Location: In RH 'B' post





Part No.:

YPC116820



Colour:

Cavities:

Harness:

REAR DOOR LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D O

1

CTAP

2

0.75D K

1

CTAP

Service Repair Kits

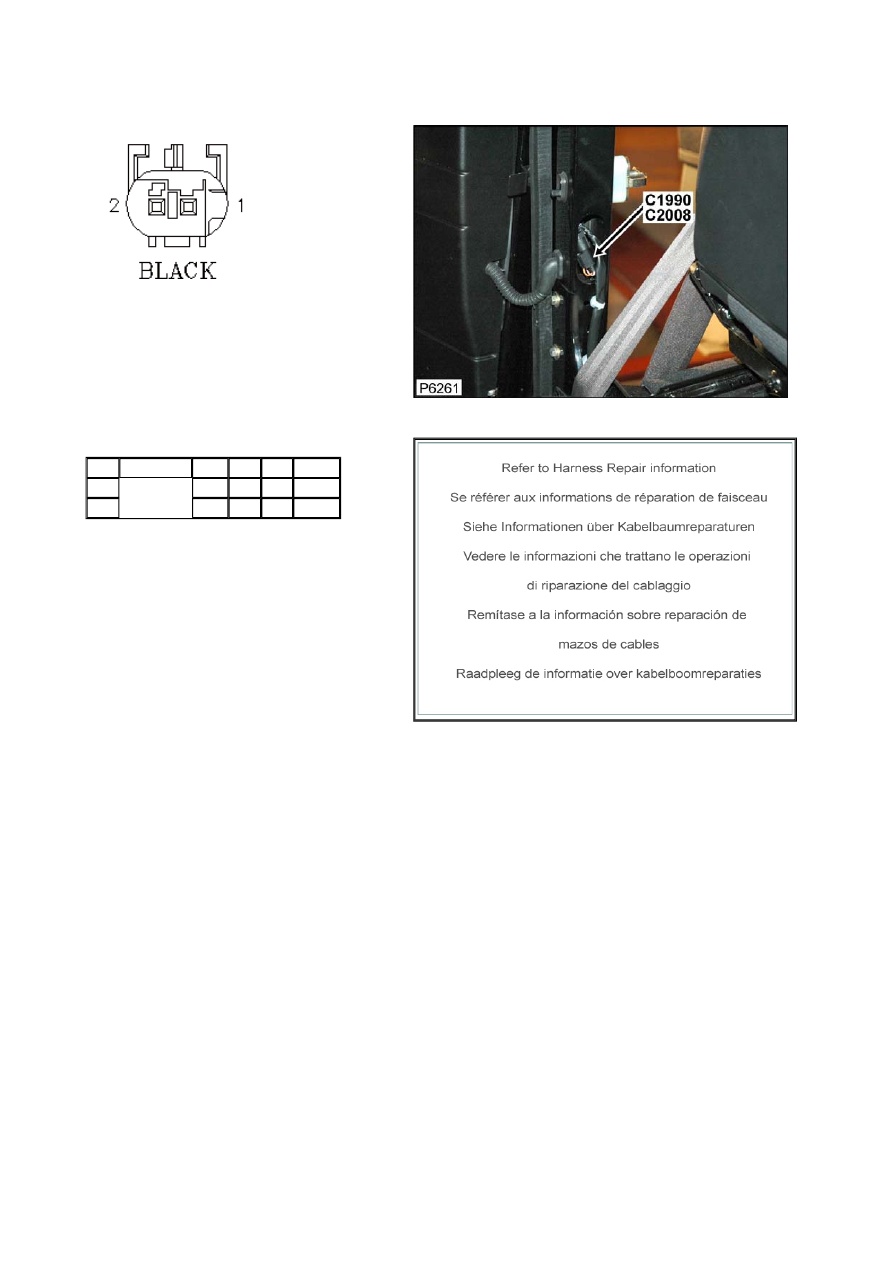

Connector: C1990

Description: Rear door link harness to main harness

Location: In LH 'B' post





Part No.:

YPC110710



Colour:

Cavities:

Harness:

DOORS REAR HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D O

ALL C1996

2

0.75D K

ALL C1996

Service Repair Kits
