Connector: C1764

Description: Chassis harness to main harness

Location: Rear RH side of engine compartment





Part No.:

YPC108050



Colour: DARK GREY

Cavities: 4WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

DBP8550

0.5D B

499

C1763

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 1

VDK500010 SRK ITEM GENERAL

1

YMI500070

SRK ITEM HW090/HM090 SEALED FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500580

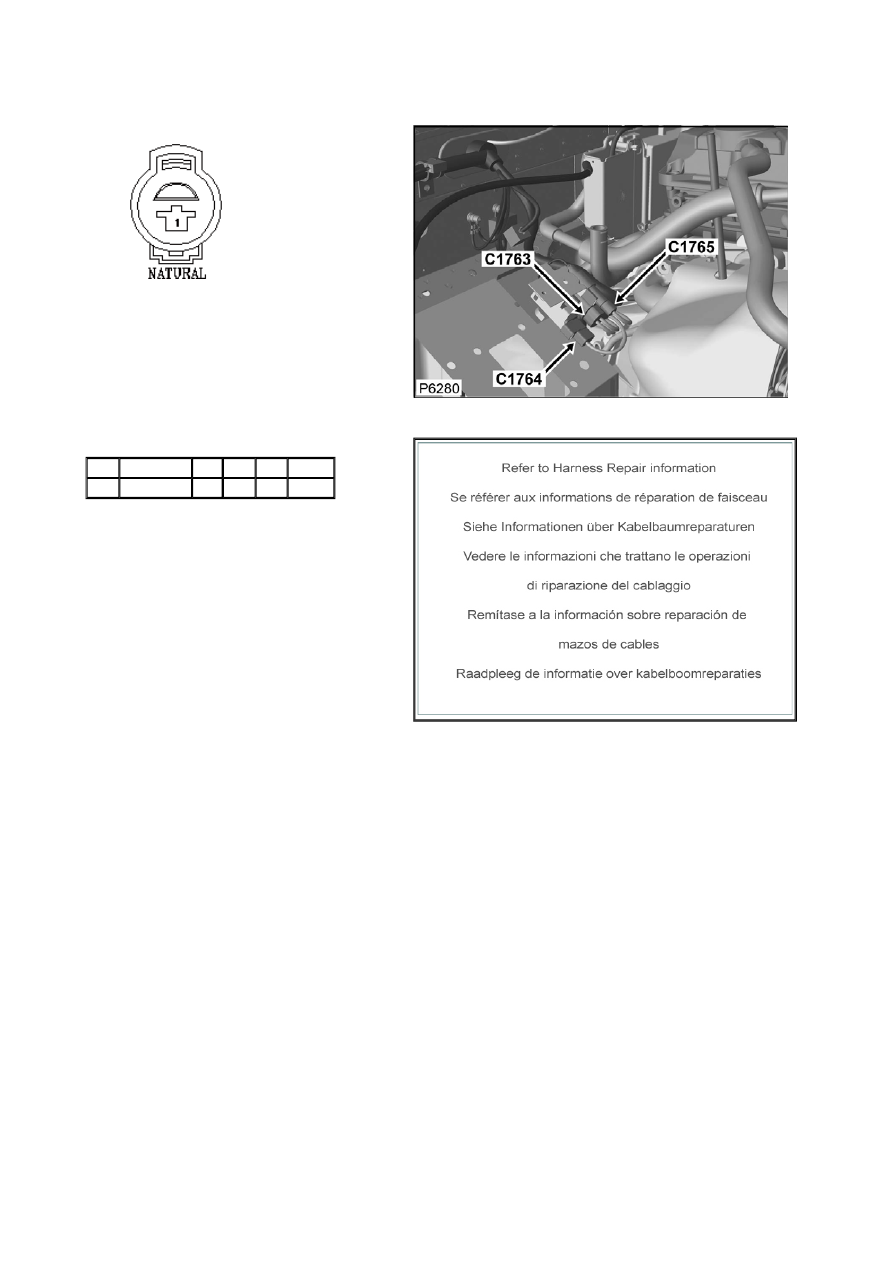

Connector: C1765

Description: Chassis harness to main harness

Location: Rear RH side of engine compartment





Part No.:

AFU3347



Colour: NATURAL

Cavities: 1WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3768

3.0D P

772

C1305

Service Repair Kits

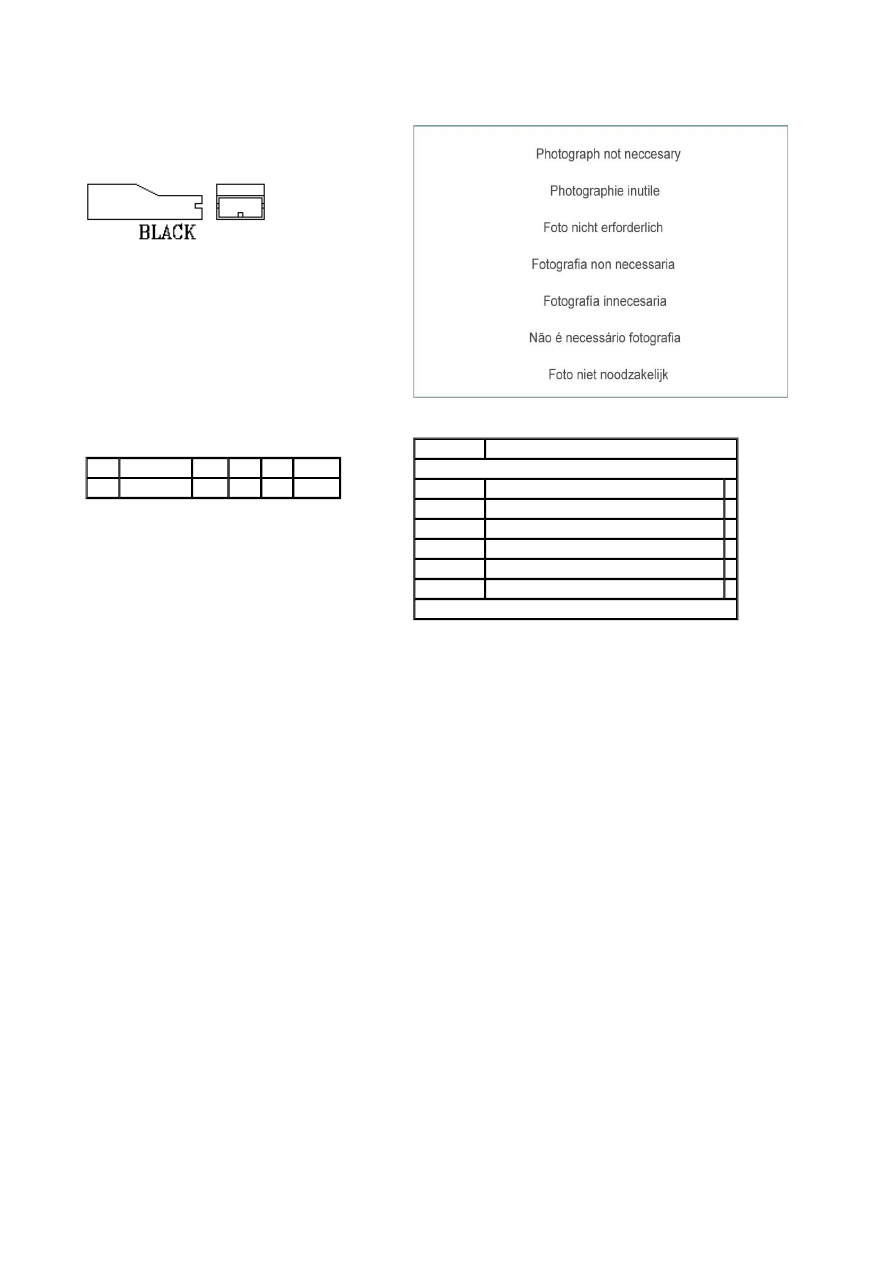

Connector: C1873

Description: Horn-LH

Location: Behind LH headlamp





Part No.:

AAU1010



Colour:

Cavities:

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.75D B

3

C0013

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560



Connector: C1913

Description: Horn-RH

Location: Behind LH headlamp





Part No.:

AAU1010



Colour:

Cavities:

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.75D PB

3

C1265

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560
