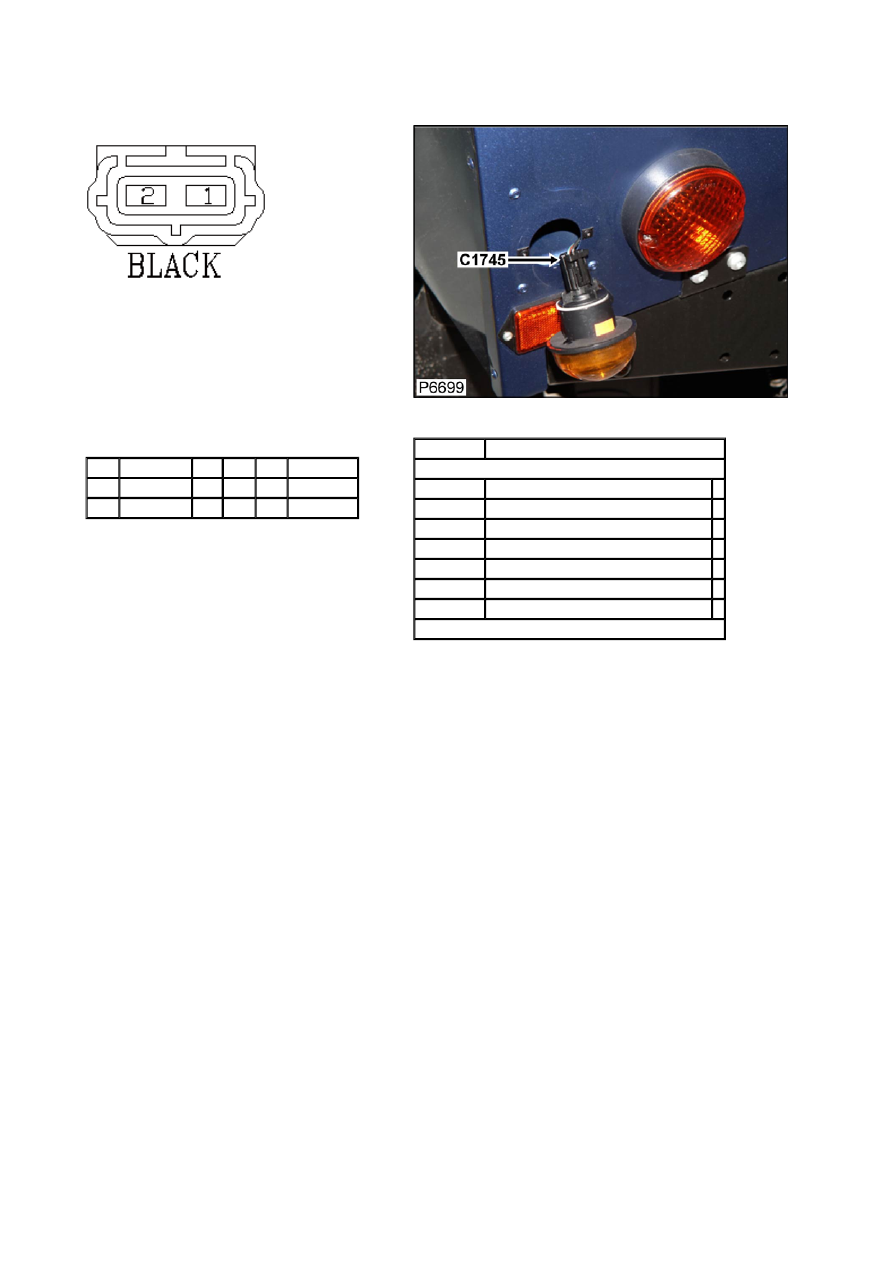

Connector: C1745

Description: Turn signal indicator/ hazard flasher lamp-Rear-LH

Location: LH 'D' post





Part No.:

YPC10070



Colour: BLACK

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D B

772

S/JOINT SJ1

2

AFU3802

1.5D GR

772

C1763

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



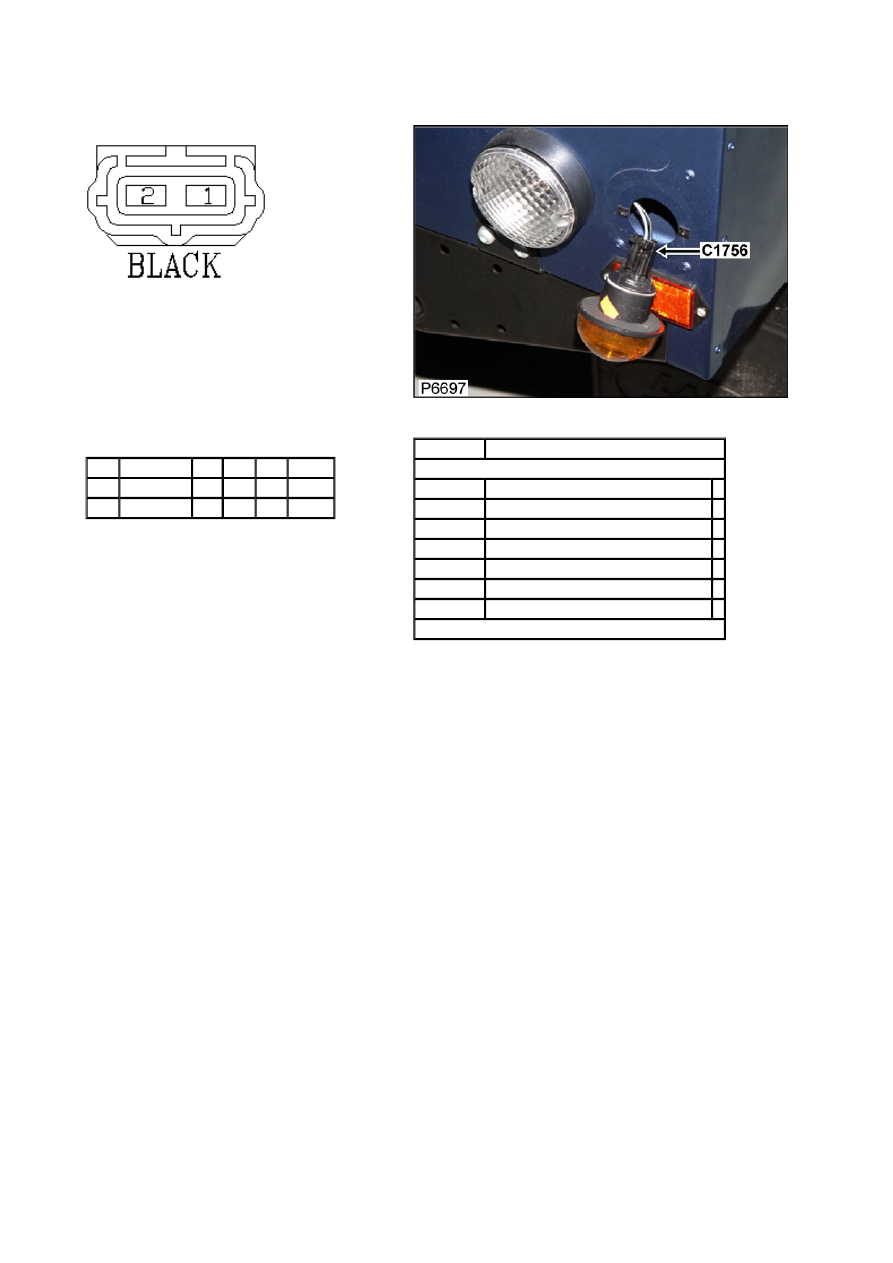

Connector: C1756

Description: Turn signal indicator/ hazard flasher lamp-Rear-RH

Location: RH 'D' post





Part No.:

YPC10070



Colour: BLACK

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D B

772

CTAP

2

AFU3802

1.5D GW

772

C1305

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



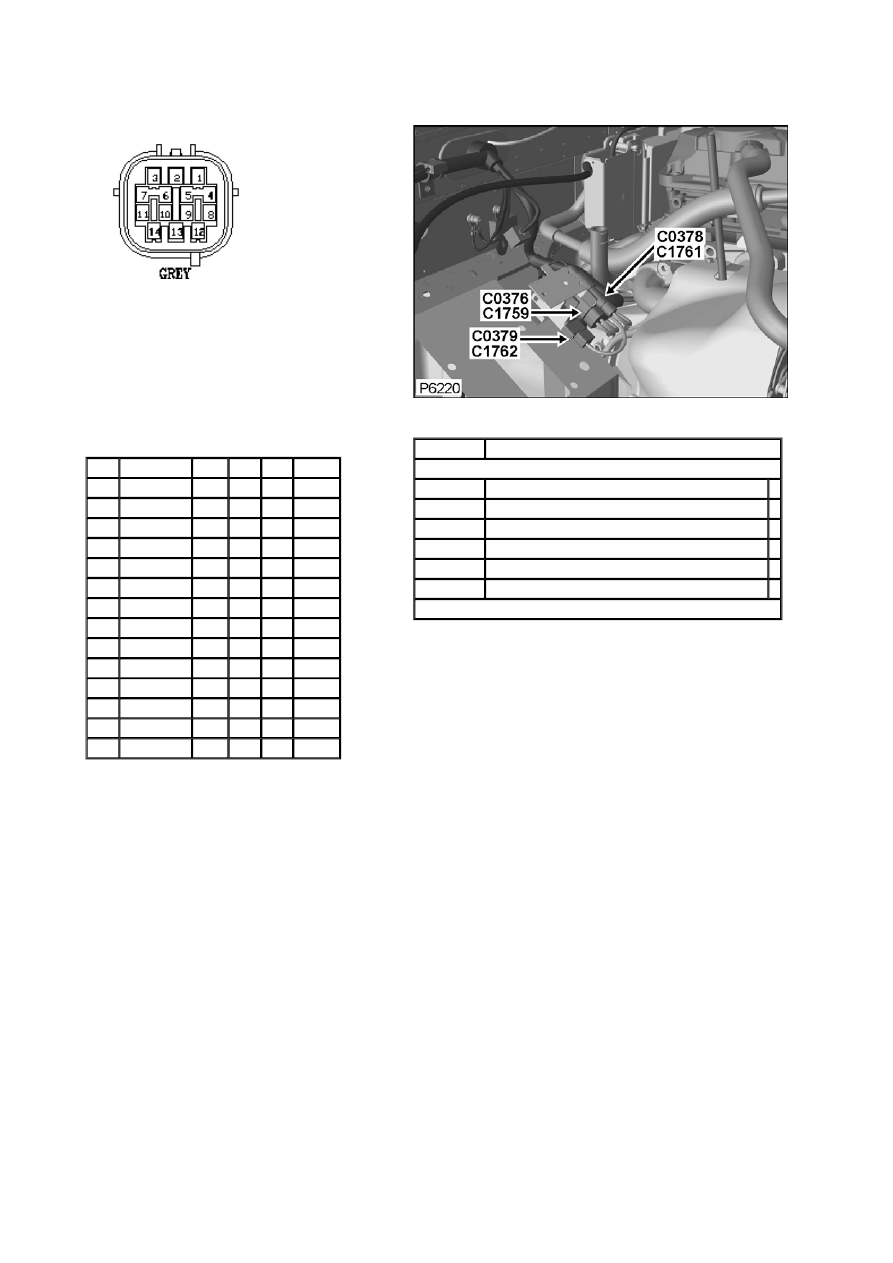

Connector: C1759

Description: Chassis harness to main harness

Location: Rear RH side of engine compartment





Part No.:

YPC10469



Colour: GREY

Cavities: 14WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPJ10008

1.5D

RO

771

C0929

2

YPJ10008

1.5D

RB

771

C0929

3

YPJ10008

1.5D

RY

771

C0929

4

YPJ10008

1.5D

GR

771

C0929

5

YPJ10008

1.5D

GW

771

C0929

6

YPJ10008

1.5D

GP

771

C0704

7

YPJ10008

1.5D

S

771

C2119

8

YPJ10008

1.5D

W

771

C2122

9

YPJ10008

1.5D

GN

771

C0929

10

DBP8550

0.75D GO

771

C0115

11

DBP8550

0.75D YP

771

C0115

12

YPJ10008

1.5D

WB

771

C0704

13

DBP8550

1.0D

WG

771

C0704

14

DBP8550

1.0D

BG

771

C0704

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 10,11,13,14

VDK500010 SRK ITEM GENERAL

1

YMI500070

SRK ITEM HW090/HM090 SEALED FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500580

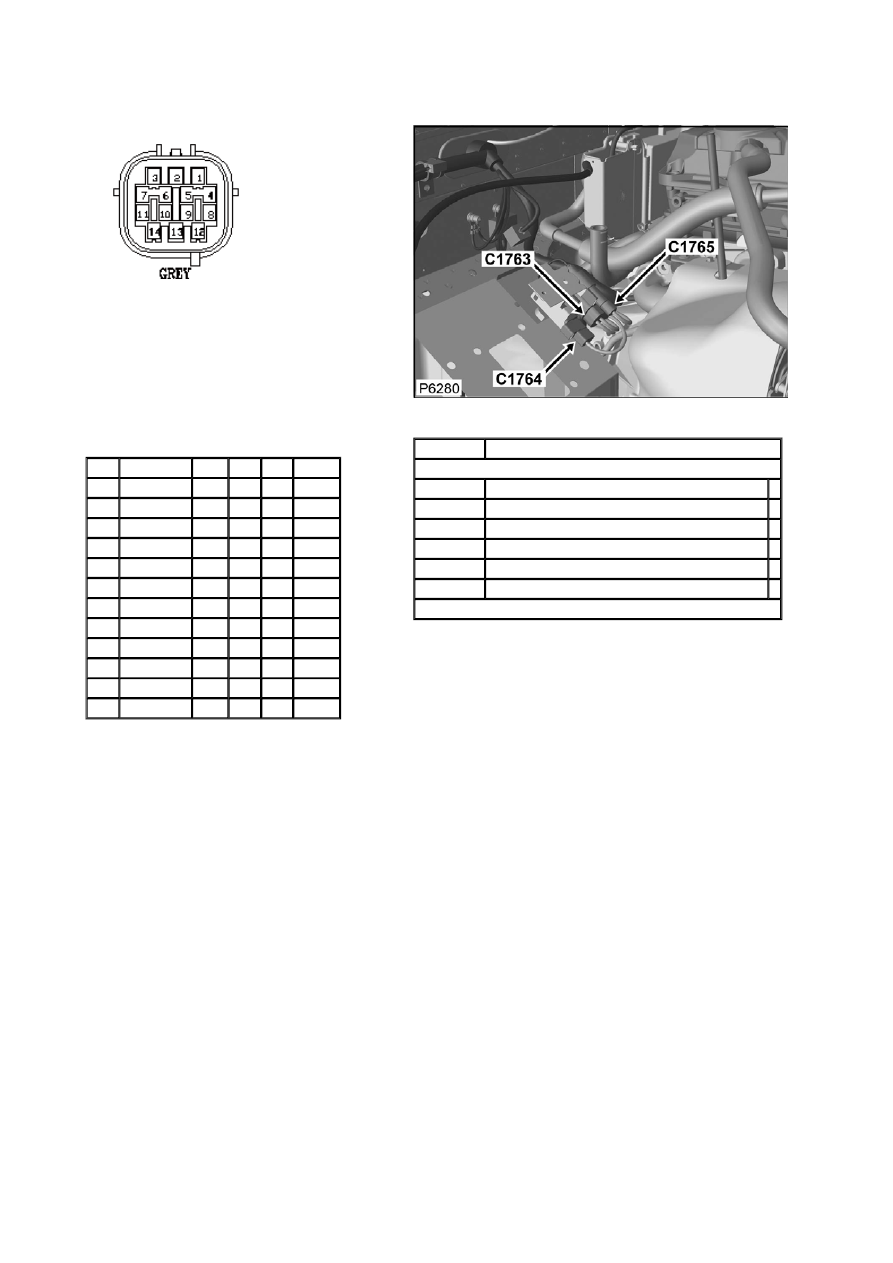

Connector: C1763

Description: Chassis harness to main harness

Location: Rear RH side of engine compartment





Part No.:

YPC10469



Colour: GREY

Cavities: 14WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPJ10008

1.5D

RO

772

CTAP

2

YPJ10008

1.5D

RB

772

C0490

3

YPJ10008

1.5D

RY

772

C1305

4

YPJ10008

1.5D

GR

772

C1745

5

YPJ10008

1.5D

GW

772

CTAP

6

YPJ10008

1.5D

GP

772

C0490

7

YPJ10008

1.5D

S

772

C2120

8

YPJ10008

1.5D

W

772

C2121

9

YPJ10008

1.5D

GN

772

C1305

10

DBP8550

0.75D GO

772

C0115

11

DBP8550

0.75D YP

772

C0115

14

DBP8550

0.5D

B

499

C1764

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 10,11,14

VDK500010 SRK ITEM GENERAL

1

YMI500070

SRK ITEM HW090/HM090 SEALED FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500580
