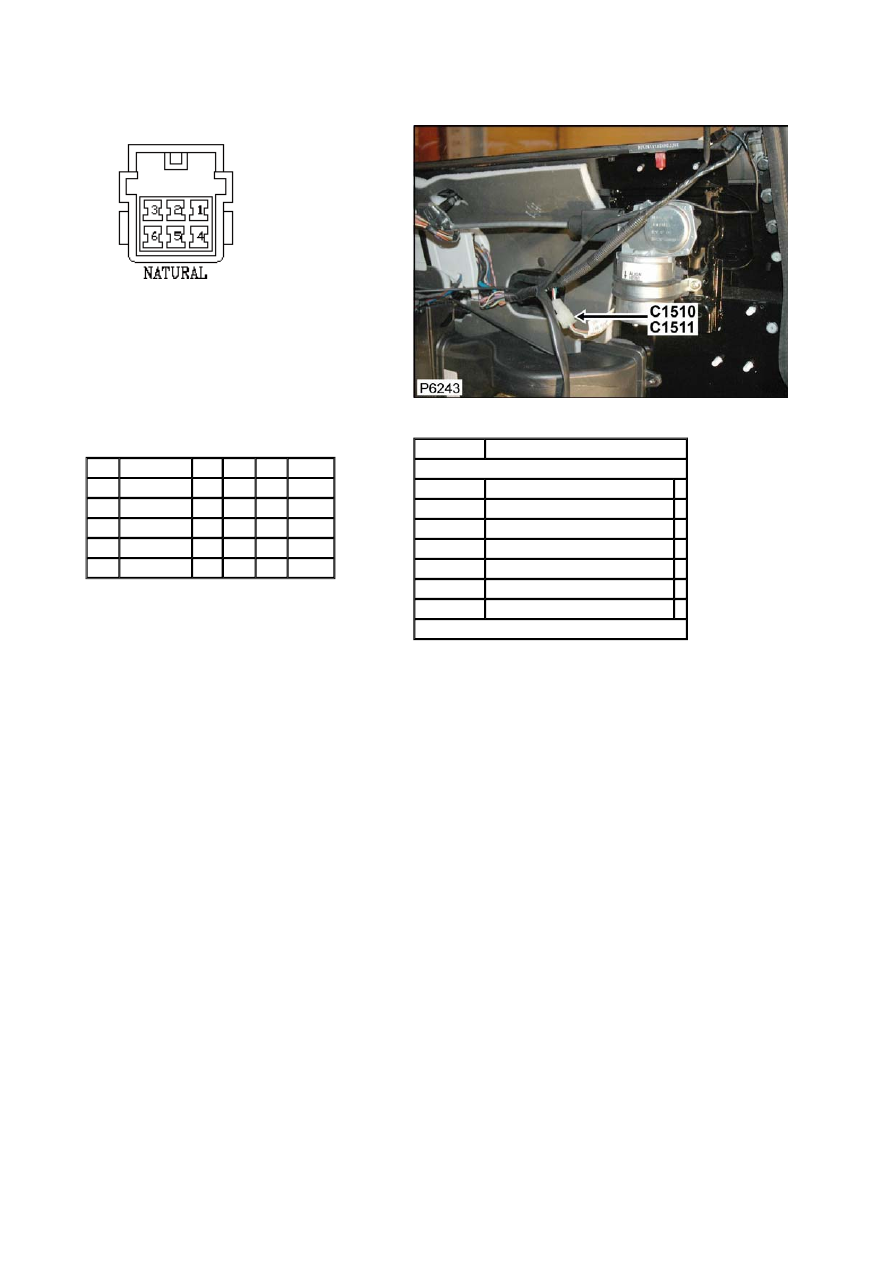

Connector: C1510

Description: Main harness to front wash/wipe harness

Location: Behind RH side of dash





Part No.:

YPC10018



Colour: NATURAL

Cavities: 6WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPJ10001

1.0D B

139L C0289

2

YPJ10001

1.0D NLG 139L C0303L

3

YPJ10001

1.0D ULG 139L C1740

4

YPJ10001

1.0D WG

139L C1740

5

YPJ10001

1.0D RLG 139L C1740

Service Repair Kits




CSA

0.70- 1.00 CSA

Cavities: 1,2-5

VDK500010 SRK ITEM GENERAL

1

YMI000290

SRK ITEM DS090 FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001650



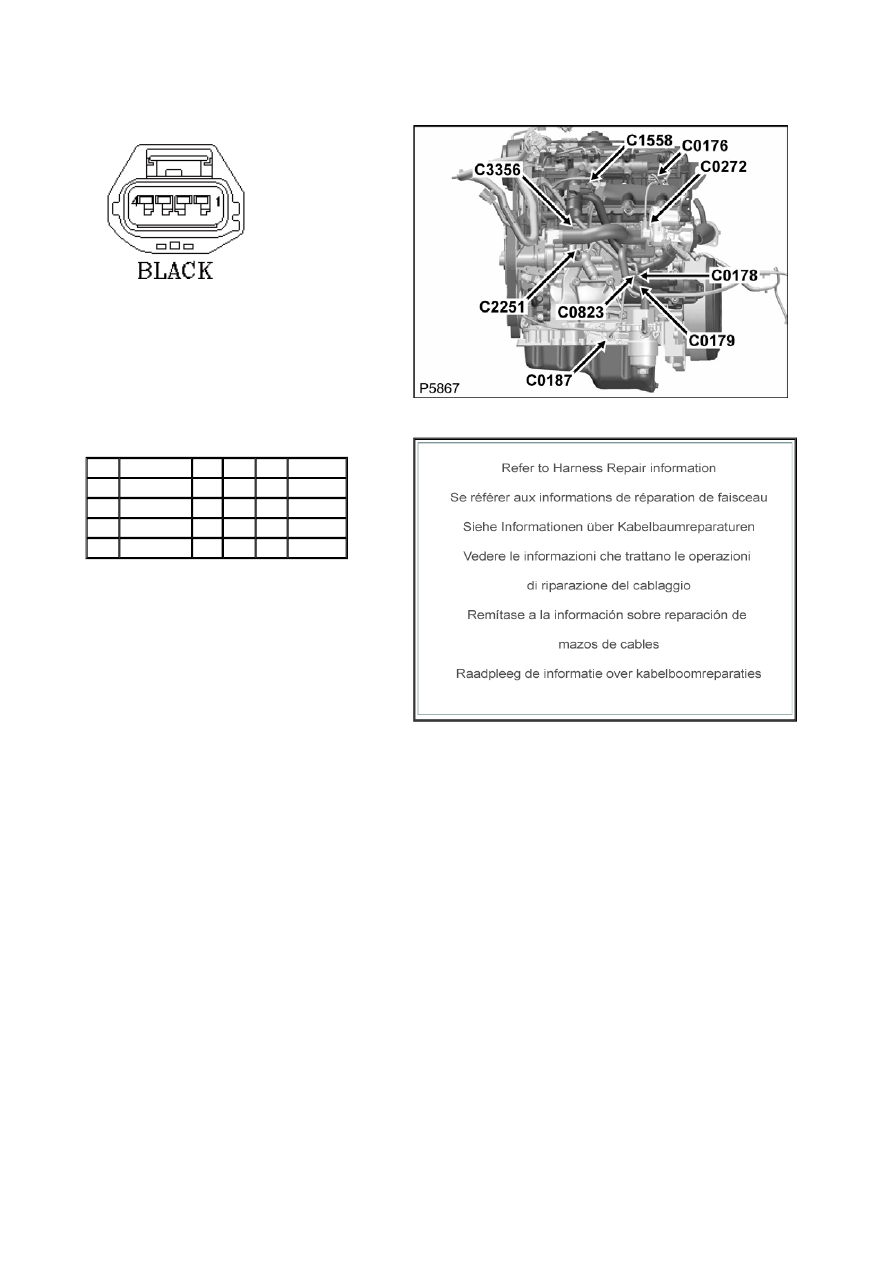

Connector: C1558

Description: Sensor-Temperature and Manifold-Absolute Pressure (TMAP)

Location: LH side of engine





Part No.:

YPC903490



Colour:

Cavities:

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL500560

0.5

UG

254

C0411

2

YPL500560

0.5

GP

254

S/JOINT 5

3

YPL500560

0.5

GN

254

C0411

4

YPL500560

0.5

OY

254

C2518

Service Repair Kits

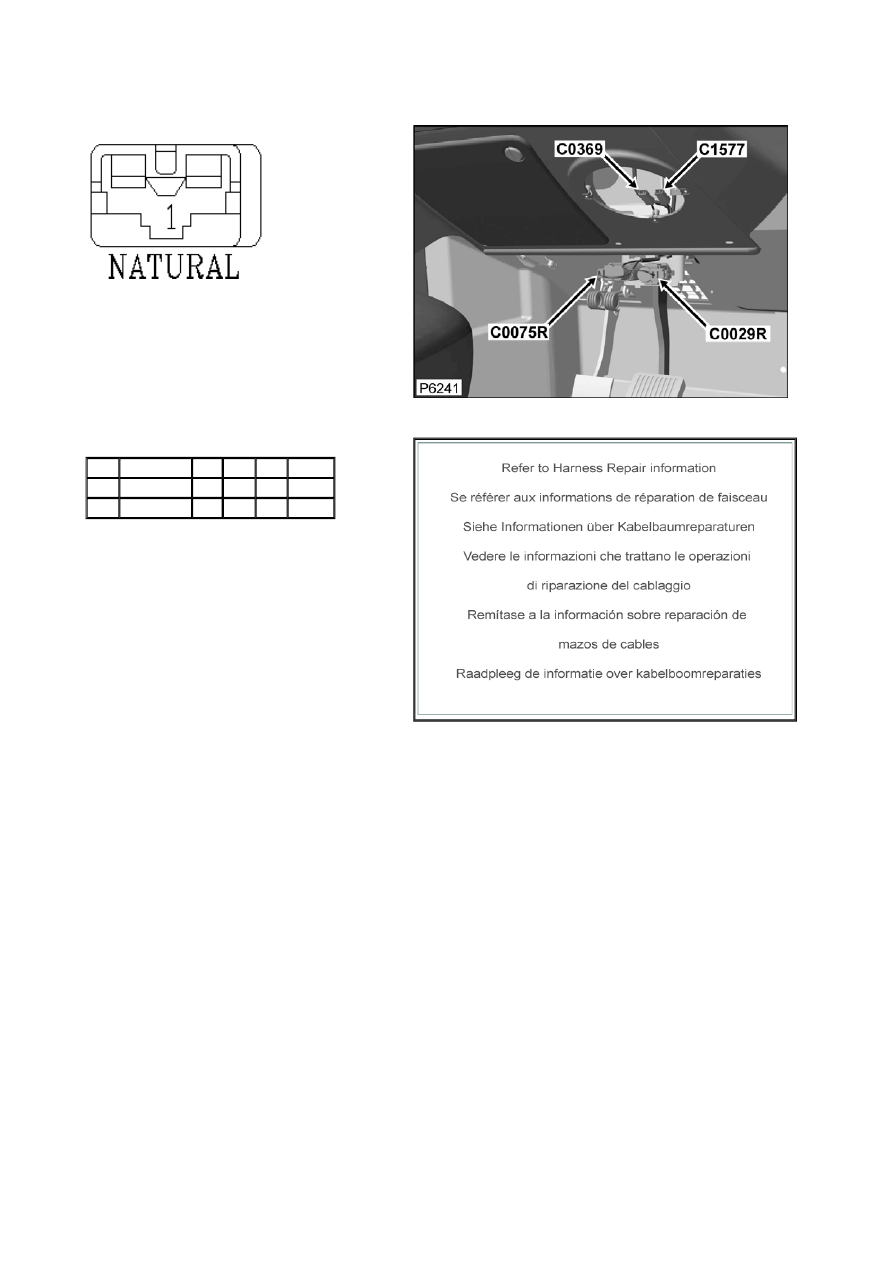

Connector: C1577

Description: Front Speaker-RH

Location: Instrument panel-right-lower





Part No.:

AFU4521



Colour: NATURAL

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AGU1318

0.5D BK

769

C0531

1

AGU1318

0.5D BK

769

C0092

Service Repair Kits

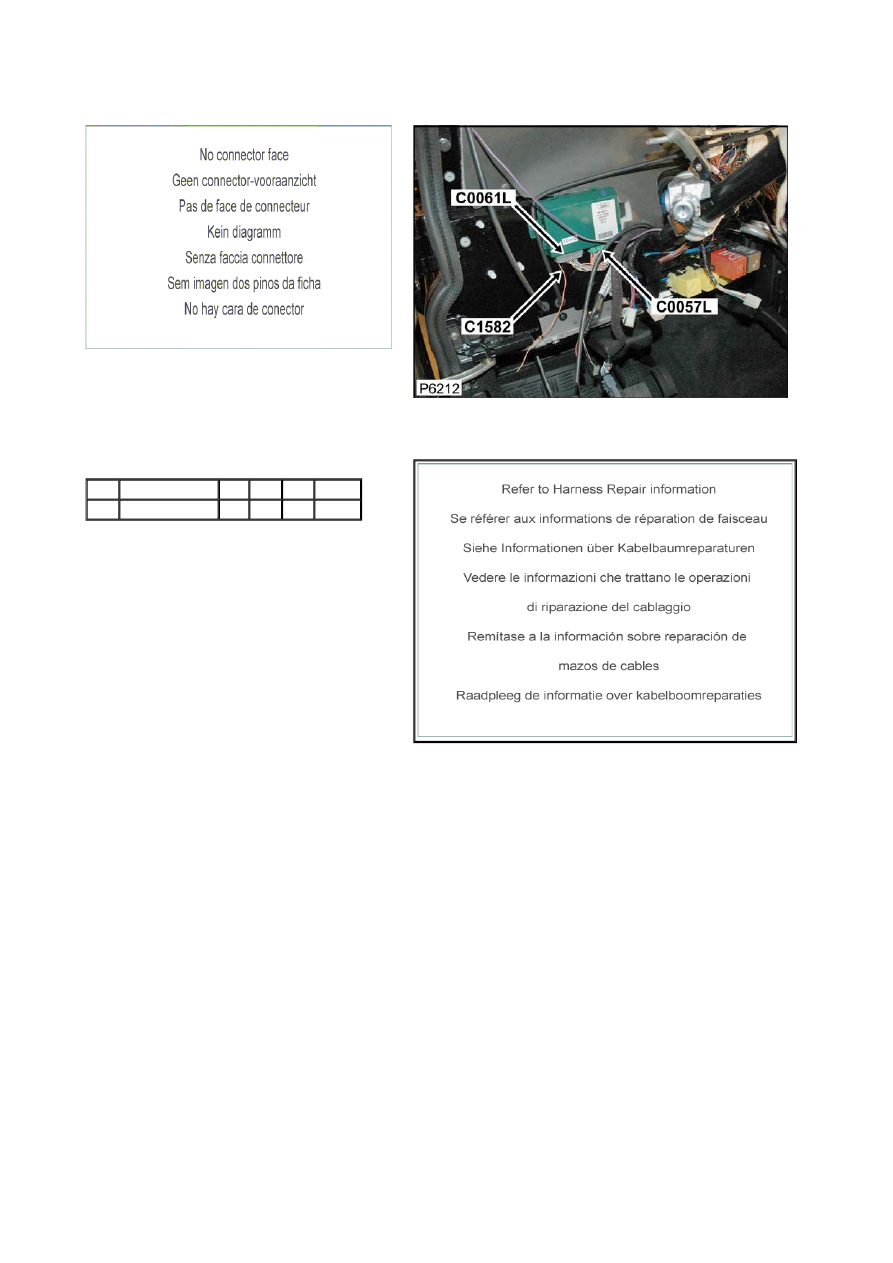

Connector: C1582

Description: Aerial

Location: Behind LH side of dash





Part No.:

STRIP05



Colour: NO COLOUR

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL

CSA  COL  CCT  DESTN

1

CUT_BARE_END 0.5D OS

22L

C0061L

Service Repair Kits
