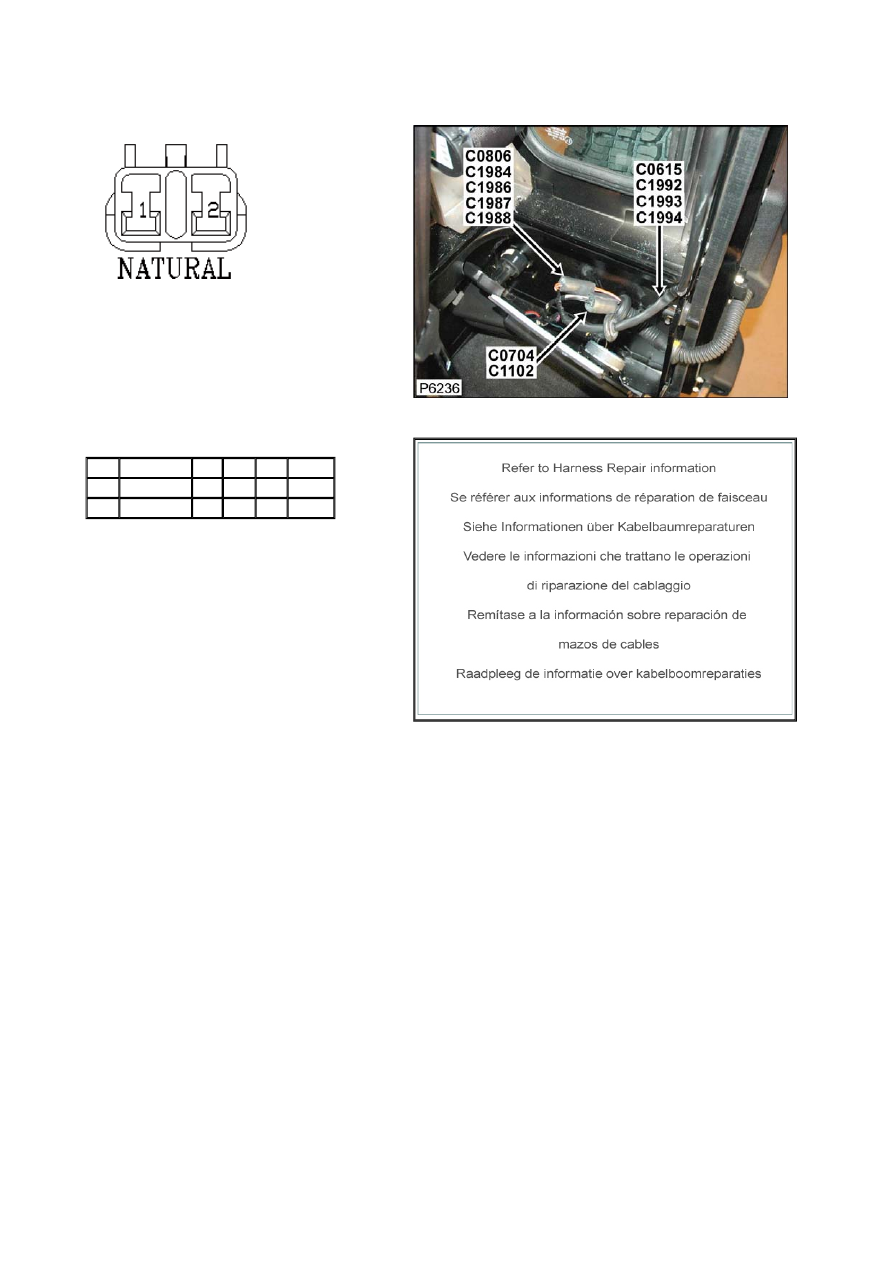

Connector: C0806

Description: Lamp-Interior-Rear

Location: RH 'D' post





Part No.:

AFU3635



Colour: NATURAL

Cavities: 2WY

Harness:

ROOF FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5D K

10

C0259

2

YPL10027

1.5D O

10

C0259

Service Repair Kits

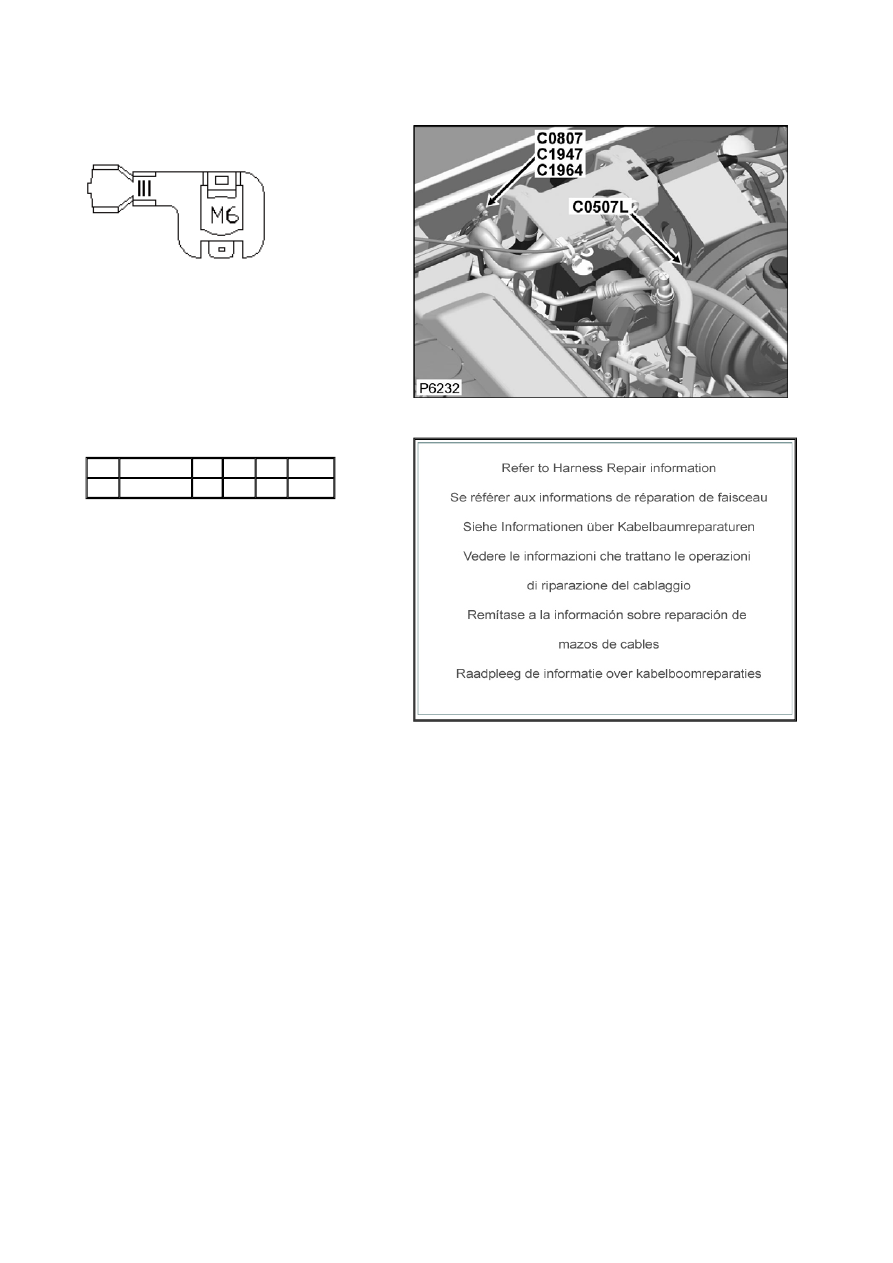

Connector: C0807

Description: Ground point

Location: Rear LH side of engine compartment





Part No.:

YPG900270



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

1.0D B

499

C0448

Service Repair Kits

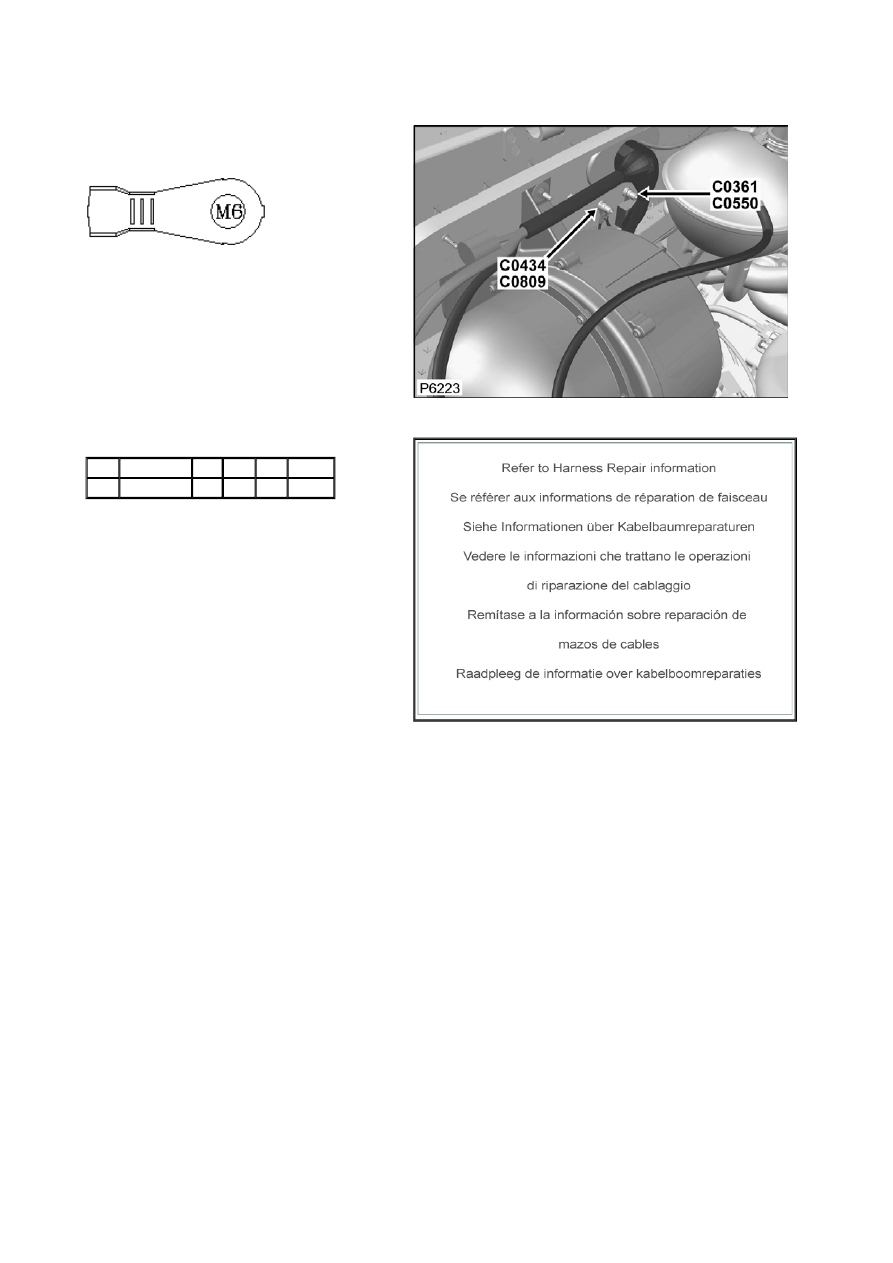

Connector: C0809

Description: Ground point

Location: Rear RH side of engine compartment





Part No.:

YPG801370



Colour: TIN PLATED

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

2.5D B

766

C2006

Service Repair Kits

Connector: C0832

Description: Lamp-High mounted stop

Location: Rear screen - lower





Part No.:

AFU4521



Colour: NATURAL

Cavities: 1WY

Harness:

TAILDOOR HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

1.0D B

2

C1102

Service Repair Kits
