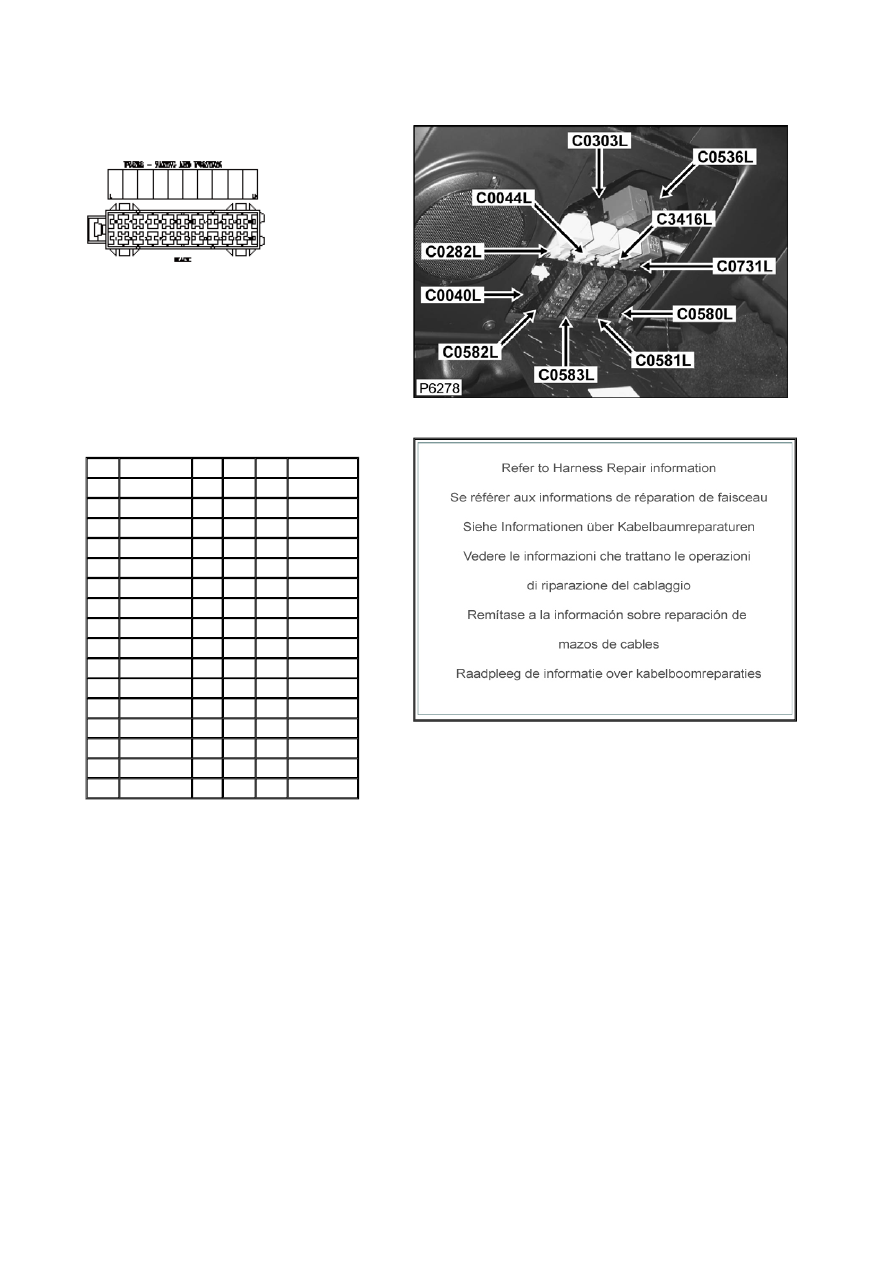

Connector: C0580L

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL900280

4.0D W

139L S/JOINT SJ3

2

YPL900280

0.5D WG

22L

C0285

4

YPL900280

1.0D GO

9

C0504

5

YPL900280

4.0D NS

95L

C3416L

5

YPL900280

4.0D NS

247L S/JOINT SJ16

6

YPL102460

1.0D WG

139L C0376

8

YPL102460

1.0D WG

139L CTAP

9

YPF100750

4.0D W

139L S/JOINT SJ3

10

YPL102460

0.5D WG

254L C0195

12

YPL102470

1.5D GO

139L C0075L

14

YPL102460

1.0D LGP 139L C0448

16

YPL102460

0.5D WG

139L C0285

17

YPL102460

0.5D B

139L C0580L

18

YPL102460

0.5D B

139L C0580L

19

YPL102460

0.5D B

139L C0580L

20

YPL102460

0.5D B

139L C0580L

Service Repair Kits

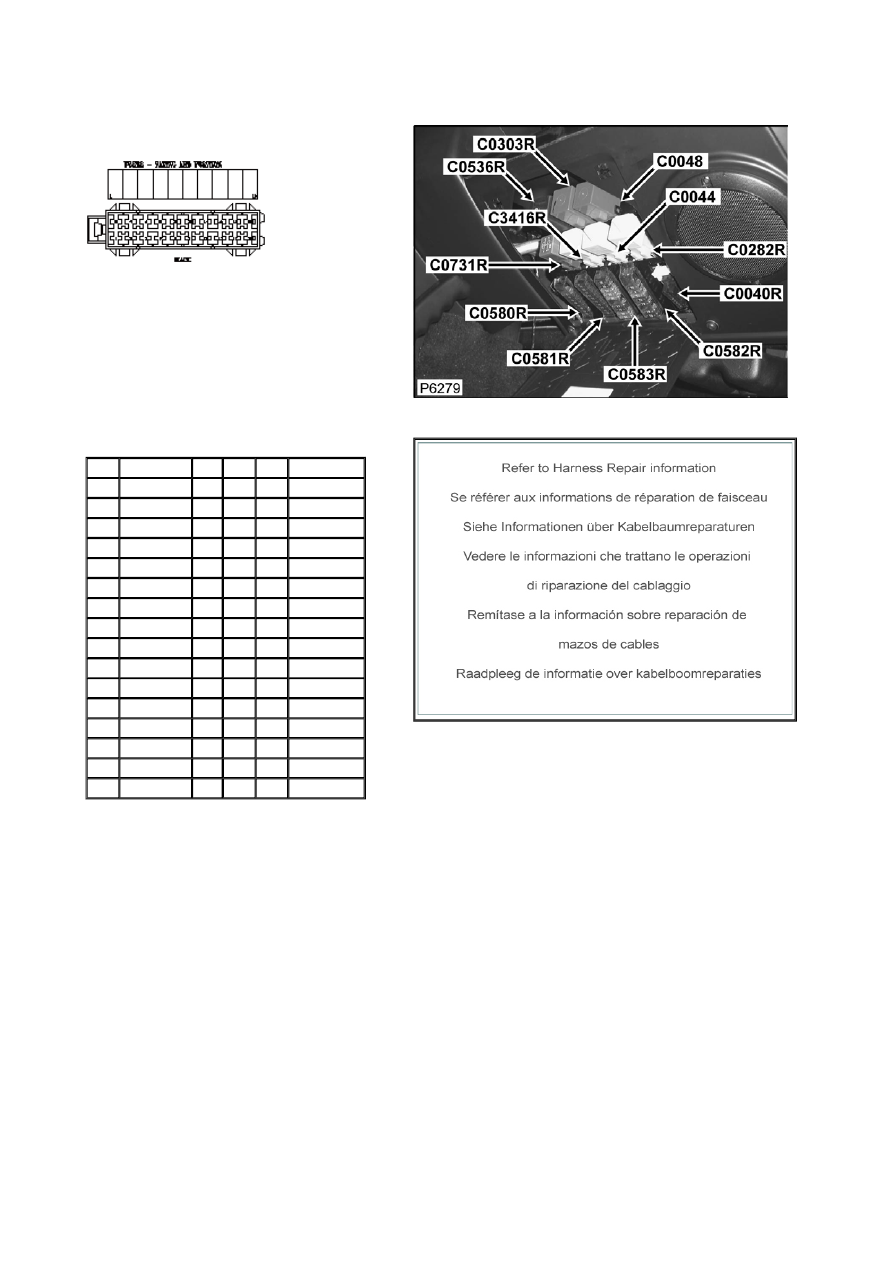

Connector: C0580R

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL900280

4.0D W

200R S/JOINT SJ4

2

YPL900280

0.5D WG

22R

C0285

4

YPL900280

1.0D GO

10

C0504

5

YPL900280

4.0D NS

247R S/JOINT SJ15

5

YPL900280

4.0D NS

95R

C3416R

6

YPL102460

1.0D WG

200R C0376

8

YPL102460

1.0D WG

200R C0030

9

YPF100750

4.0D W

200R S/JOINT SJ4

10

YPL102460

0.5D WG

254R C0195

12

YPL102470

1.5D GO

200R C0075R

14

YPL102460

1.0D LGP 200R C0448

16

YPL102460

0.5D WG

200R C0285

17

YPL102460

0.5D B

200R C0580R

18

YPL102460

0.5D B

200R C0580R

19

YPL102460

0.5D B

200R C0580R

20

YPL102460

0.5D B

200R C0580R

Service Repair Kits

Connector: C0581L

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF100740

1.5D R

139L C1082

2

YPL102460

1.0D RB

139L C0288

4

YPL102460

1.0D RO

139L C1266

6

YPL102460

1.0D RO

139L C0286

7

YPL102480

4.0D W

139L S/JOINT SJ3

8

YPL102460

1.0D WG

139L C0096

9

YPF100730

1.5D UR

139L C1739

10

YPL102470

1.5D UB

139L C1266

12

YPL102470

1.5D UK

139L C1264

13

YPF100730

2.0D UW

139L C1739

14

YPL102470

1.5D UO

139L C1266

16

YPL102470

1.5D US

139L C1264

17

YPL102470

2.0D U

139L CTAP

18

YPL102460

1.0D UP

139L C0543

19

YPL102470

1.5D PB

22L

C0287

20

YPL102460

1.0D OR

22L

C0731L

Service Repair Kits

Connector: C0581R

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF100740

1.5D R

200R C0041

2

YPL102460

1.0D RB

200R C0288

4

YPL102460

1.0D RO

200R C1266

6

YPL102460

1.0D RO

200R C0286

7

YPL102480

4.0D W

200R S/JOINT SJ4

8

YPL102460

1.0D WG

200R C0096

9

YPF100730

1.5D UR

765R C0048

10

YPL102470

1.5D UB

200R C1266

12

YPL102470

1.5D UK

200R C1264

13

YPF100730

2.0D UW

200R C1042

14

YPL102470

1.5D UO

200R C1266

16

YPL102470

1.5D US

200R C1264

17

YPL102470

2.0D U

765R CTAP

18

YPL102460

1.0D UP

200R C0543

19

YPL102470

1.5D PS

22R

C0287

20

YPL102460

1.0D OR

22R

C0731R

Service Repair Kits
