Defender Electric Diagrams. Manual - part 214

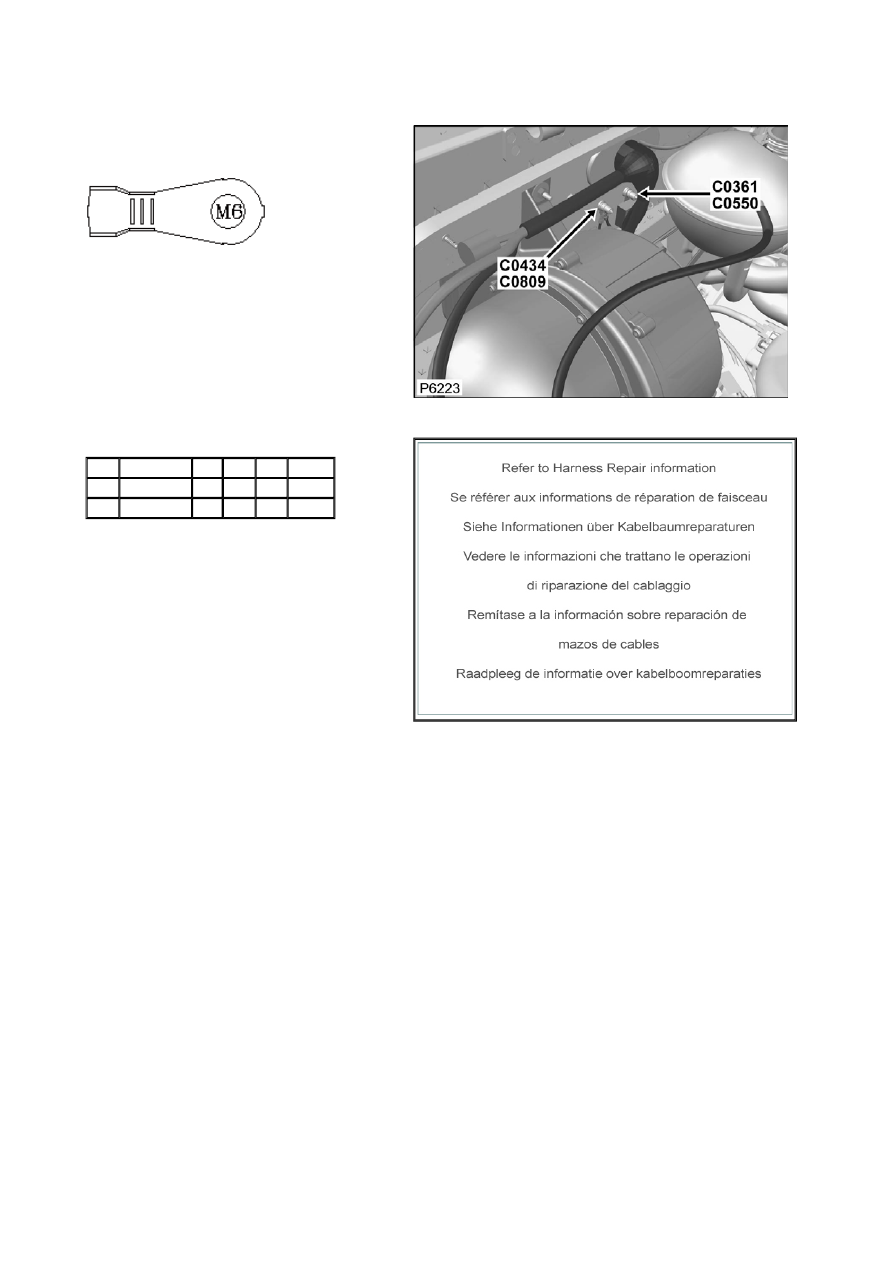

Connector: C0434

Description: Earth-ABS modulator

Location: Rear RH side of engine compartment





Part No.:

YPG801370



Colour: TIN PLATED

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

2.5D B

10

C0500R

1

-

2.5D B

9

C0500L

Service Repair Kits

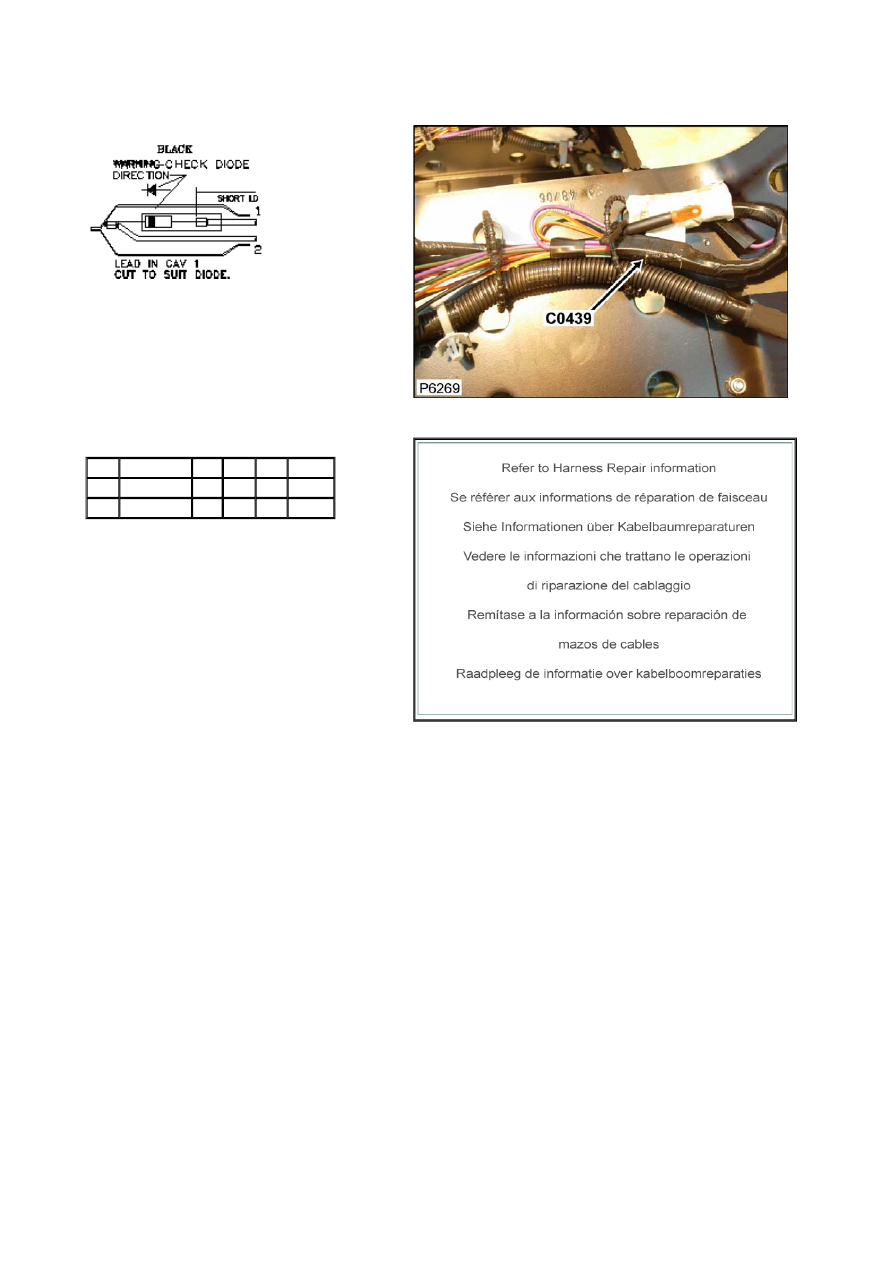

Connector: C0439

Description: Diode

Location: Behind centre of rear bumper





Part No.:

YQP10003



Colour: BLACK

Cavities: 2WY

Harness:

TOWING HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF10024

1.5

RY

ALL C0718

2

YPF10024

1.5

RY

ALL C0499

Service Repair Kits

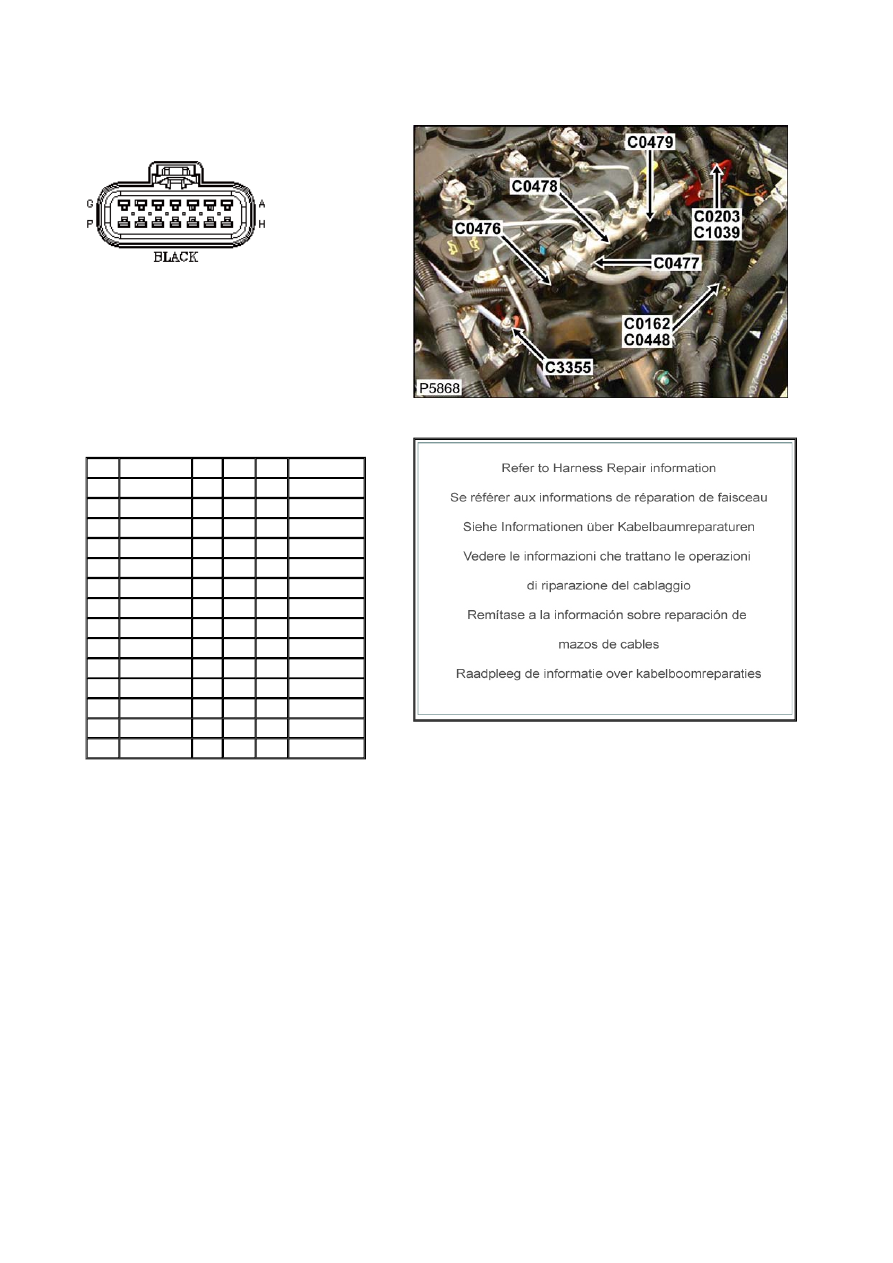

Connector: C0448

Description: Main harness to engine harness

Location: LH side of engine compartment





Part No.:

YPC801880



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

H

YPL801510

1.5D RG

139L C0582L

M

YPL801510

2.5D NR

499

C0151

L

YPL801510

1.5D BG

14

C0712

H

YPL801510

1.5D RG

200R C0582R

F

YPL801520

1.0D LGP 200R C0580R

F

YPL801520

1.0D LGP 139L C0580L

E

YPL801520

1.0D GN

200R C0376

E

YPL801520

1.0D GN

139L C0376

C

YPL801510

1.5D N

499

C0602

J

YPL801510

1.5D N

499

CTAP

A

YPL801520

1.0D B

499

C0807

B

YPL801520

1.0D B

499

CTAP

D

YPL801520

1.0D B

499

S/JOINT SJ11

G

YPL801520

1.0D B

499

S/JOINT SJ11

Service Repair Kits

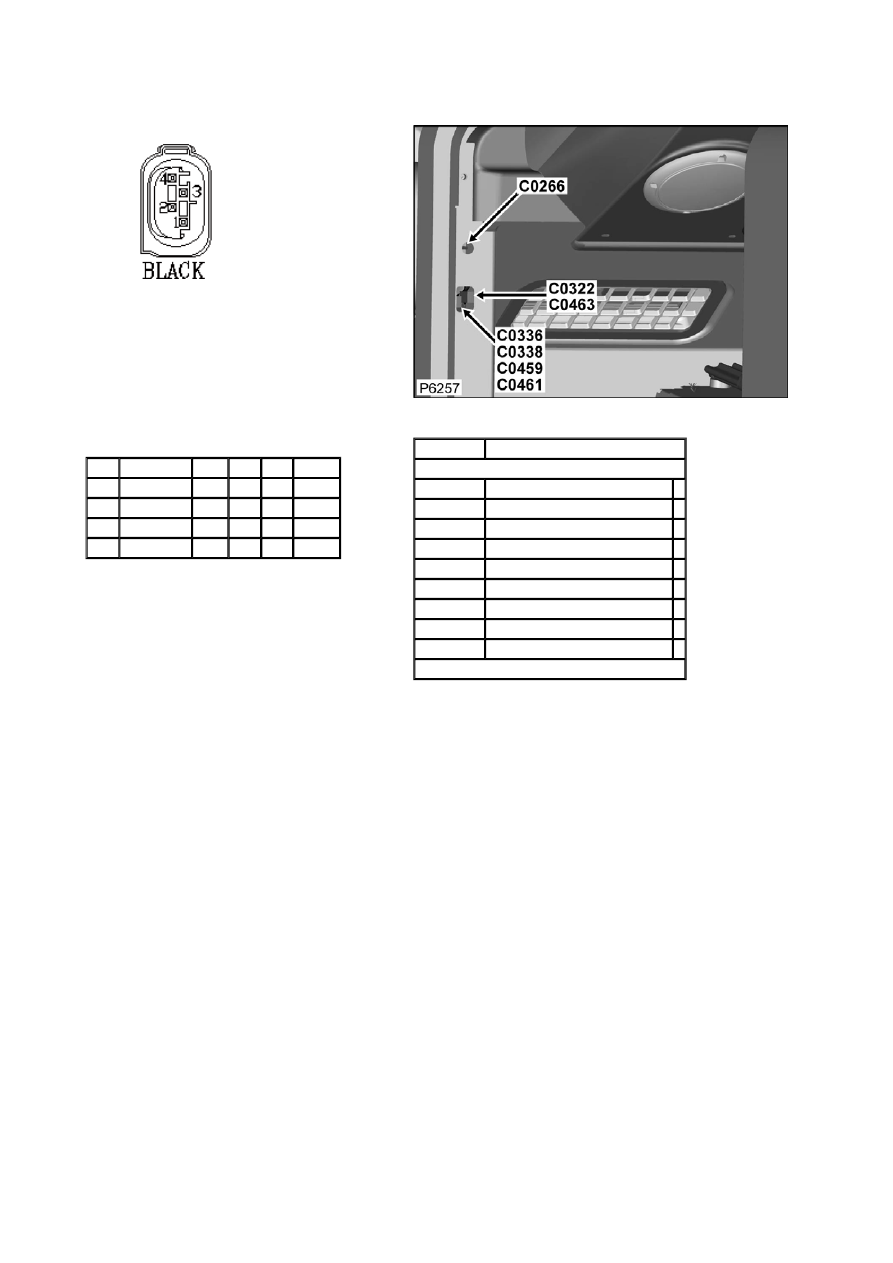

Connector: C0459

Description: Main harness to front door harness

Location: LH 'A' post





Part No.:

YPC117050



Colour: BLACK

Cavities: 4WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL101510

0.75D O

767L C0462

2

YPL101510

0.75D K

767L C0462

3

YPL101500

0.5D

B

767L C0289

4

YPL101500

0.5D

YK

767L C0061L

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2-4

VDK500010 SRK ITEM GENERAL

1

VDK500070 SRK ITEM MQ EXTRACT TOOL

1

VDK500080 SRK ITEM MPQ EXTRACT TOOL 1

YMI000950

SRK ITEM MQS FAMILY 0.75CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500150
