Defender Electric Diagrams. Manual - part 207

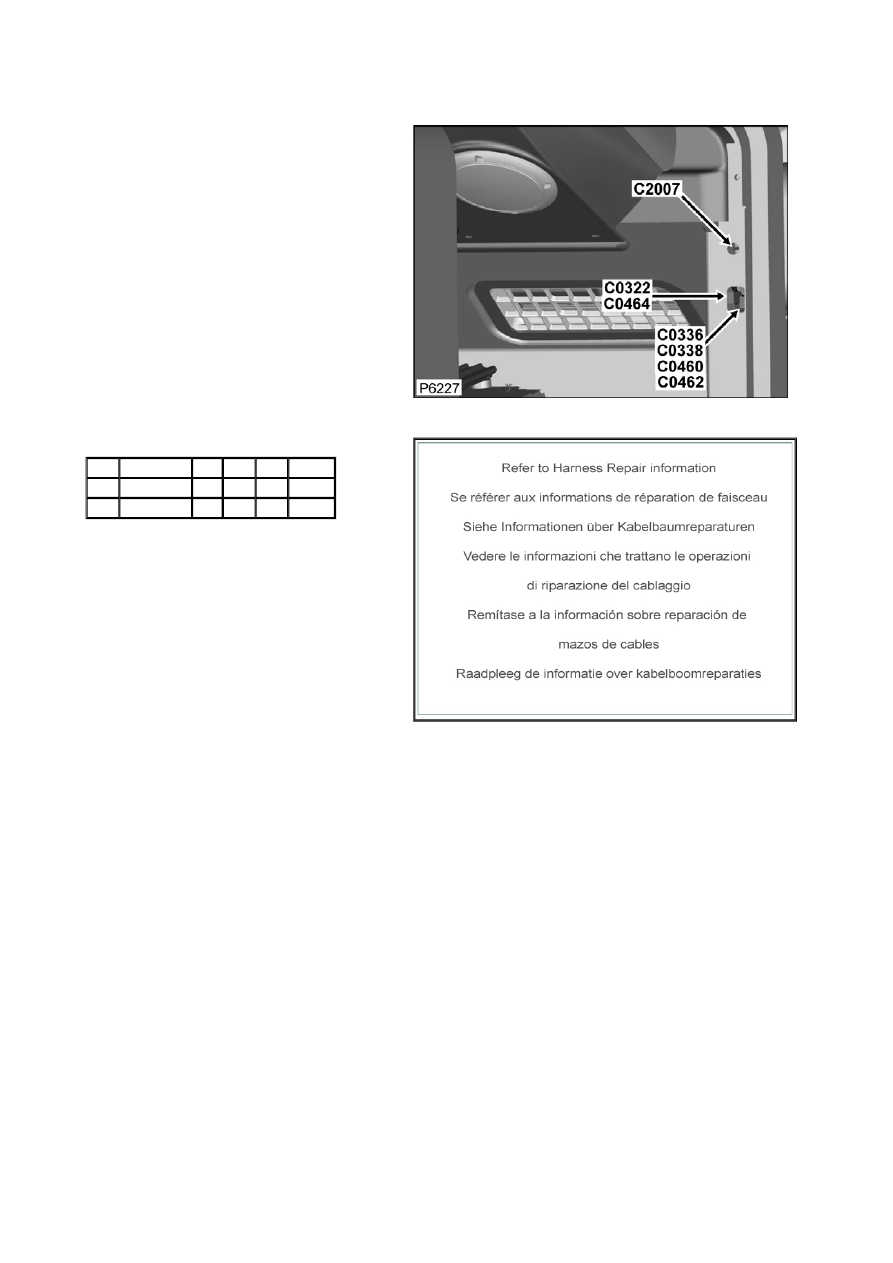

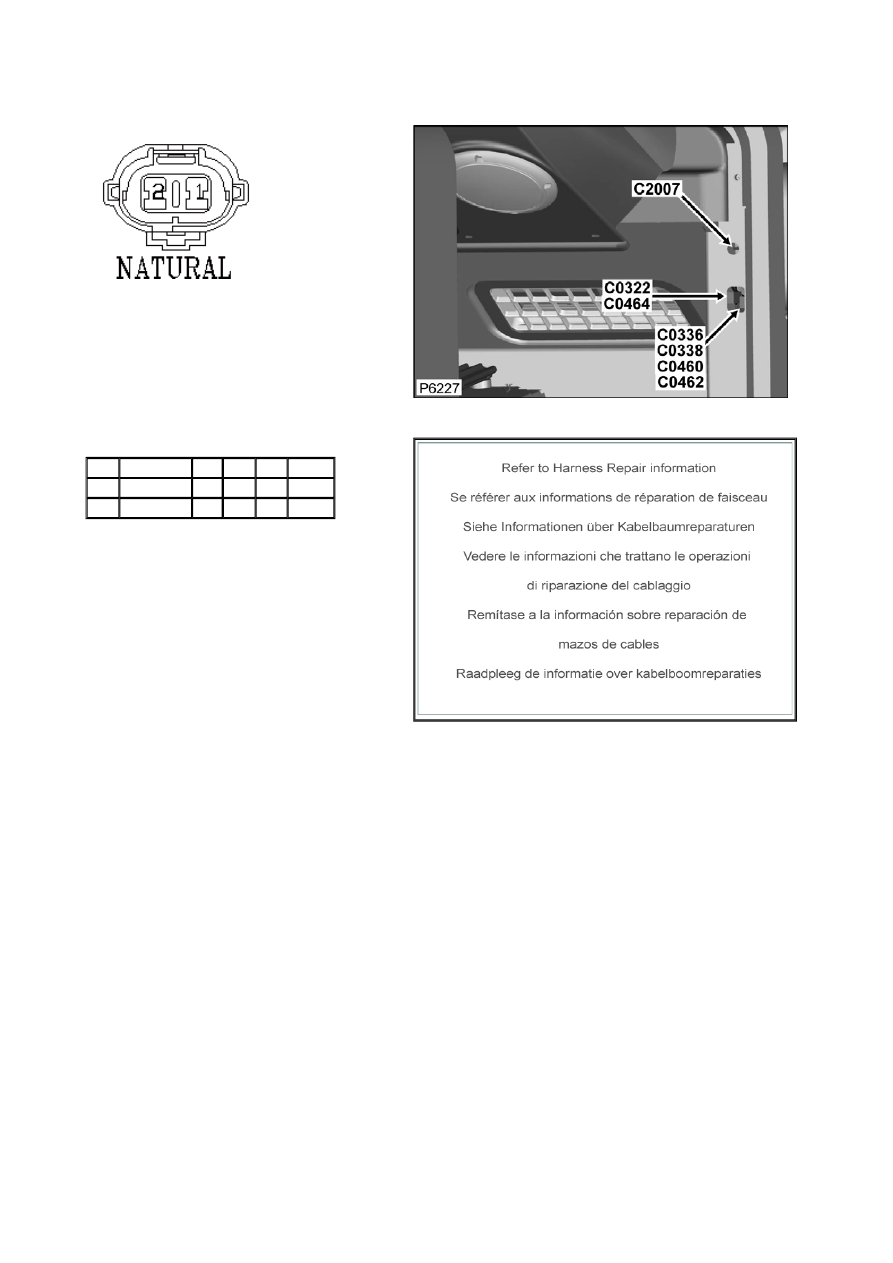

Connector: C0322

Description: Passenger door harness to main harness

Location: RH 'A' post





Part No.:

AFU3584



Colour: NATURAL

Cavities: 2WY

Harness:

DOORS FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPJ10008

2.0D R

4

C0326

2

YPJ10008

2.0D U

4

C0326

Service Repair Kits

Connector: C0323

Description: Passenger door harness to main harness

Location: RH 'A' post





Part No.:

ASSYEND



Colour: NO COLOUR

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 1.0D R

247R C0466

1

ASSEMBLY 1.0D R

247L C0466

Service Repair Kits

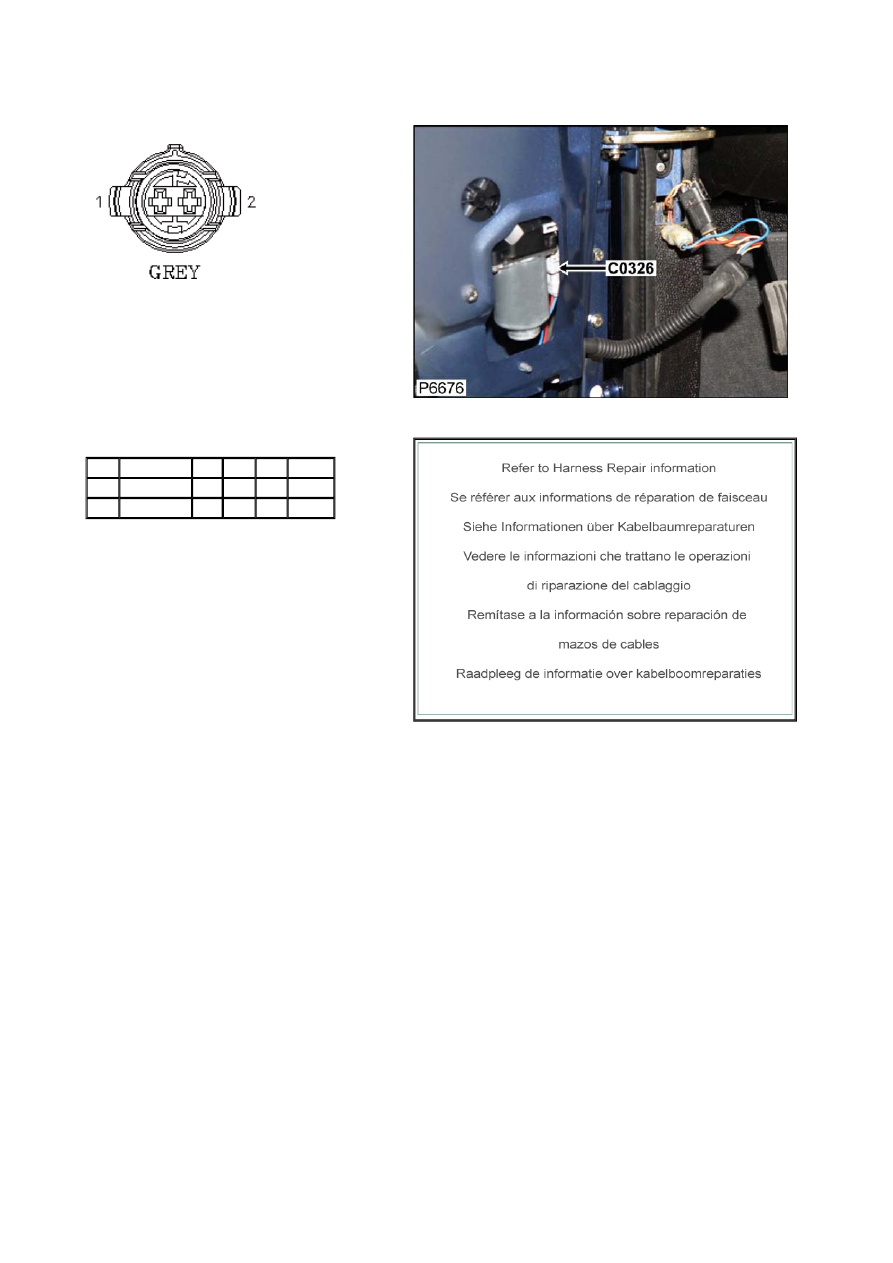

Connector: C0326

Description: Motor-Window-Front

Location: Behind front door trim panel





Part No.:

YPC500150



Colour: GREY

Cavities: 2WY

Harness:

DOORS FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL500150

2.0D U

4

C0322

2

YPL500150

2.0D R

4

C0322

Service Repair Kits

Connector: C0327

Description: Motor-Central door-locking-Passenger

Location: Behind passenger door trim panel





Part No.:

YPC500140



Colour: BLACK

Cavities: 2WY

Harness:

DOORS FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D K

3

C0338

2

0.75D O

3

C0338

Service Repair Kits
