Defender Electric Diagrams. Manual - part 205

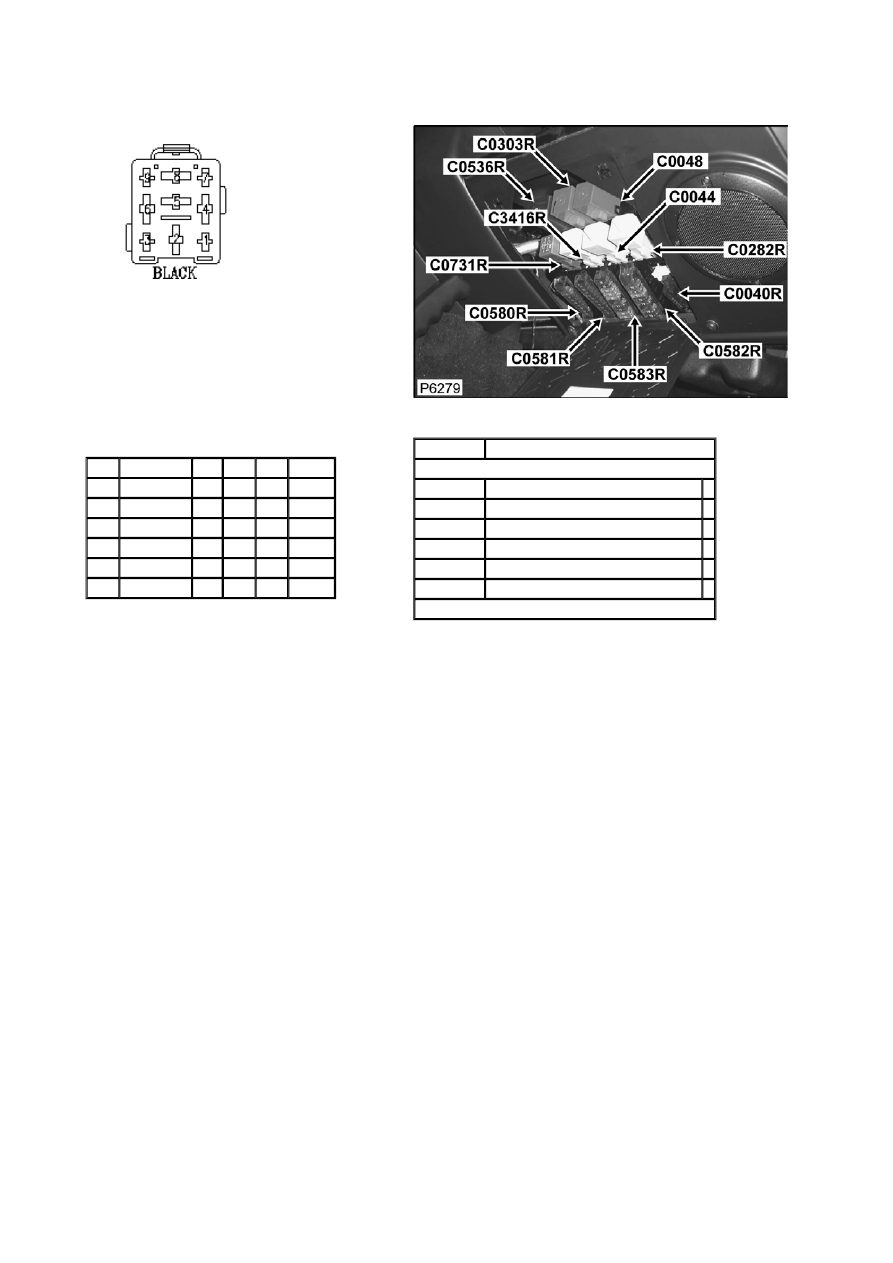

Connector: C0303R

Description: ECU-Delay-Windscreen-wiper

Location: Underside of steering column





Part No.:

YPP10001



Colour: BLACK

Cavities: 9WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU8153

1.0D WG

200R C0278

2

AFU3228

1.0D YLG 200R C0278

4

AFU3228

1.0D B

200R C0289

5

AFU3228

1.0D NLG 200R C0030

6

AFU3228

0.5D LGB 200R C0285

8

AFU3228

1.0D WG

200R CTAP

Service Repair Kits




CSA

0.50- 1.00 CSA

Cavities: 2,4-6,8

YMI000180

SRK ITEM 250 LUCAR FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001530



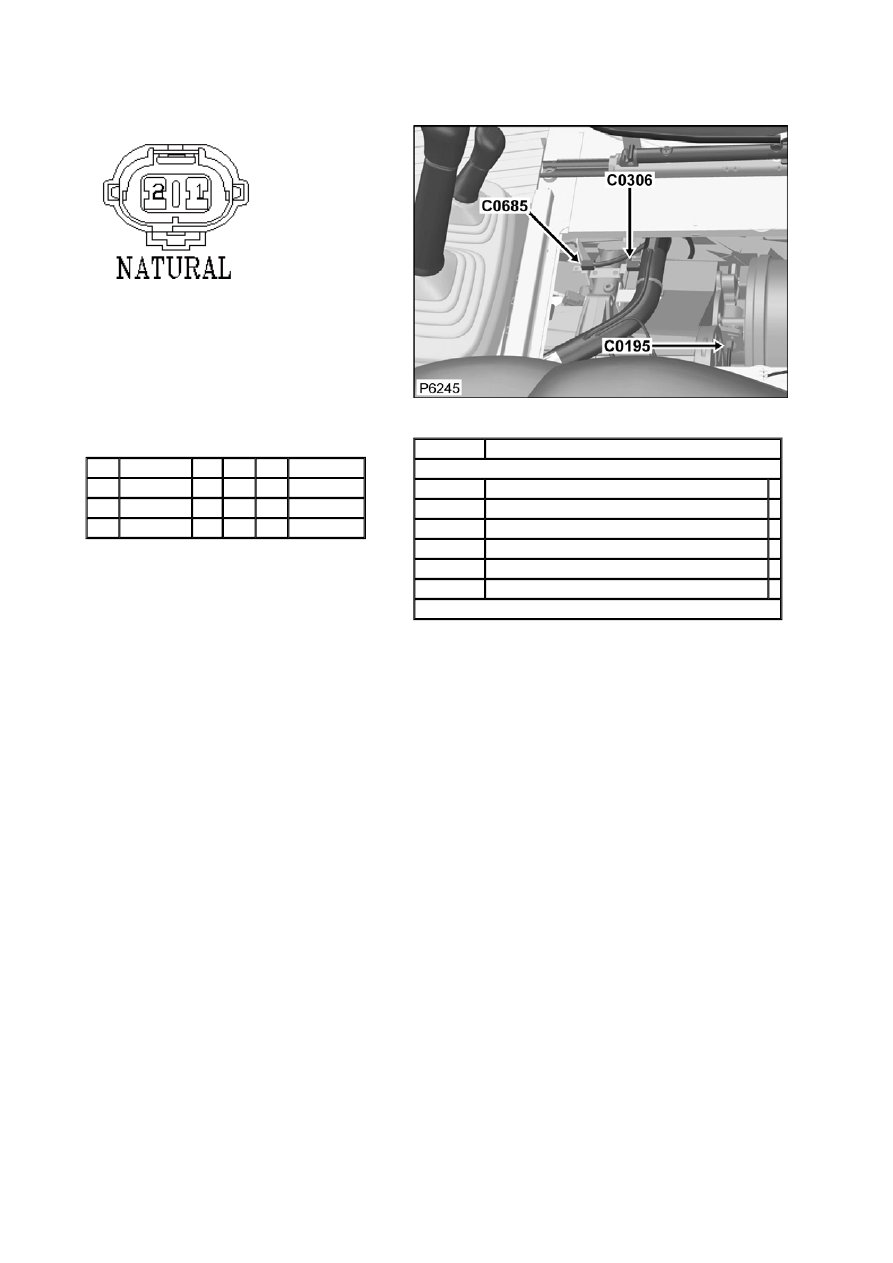

Connector: C0306

Description: Differential lock unit

Location: Top of transfer box





Part No.:

AFU3584



Colour: NATURAL

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

DBP8550

0.5D BU

200R C1040R

1

DBP8550

0.5D BU

139L C1040L

2

DBP8550

0.5D B

499

S/JOINT SJ11

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI500070

SRK ITEM HW090/HM090 SEALED FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500580

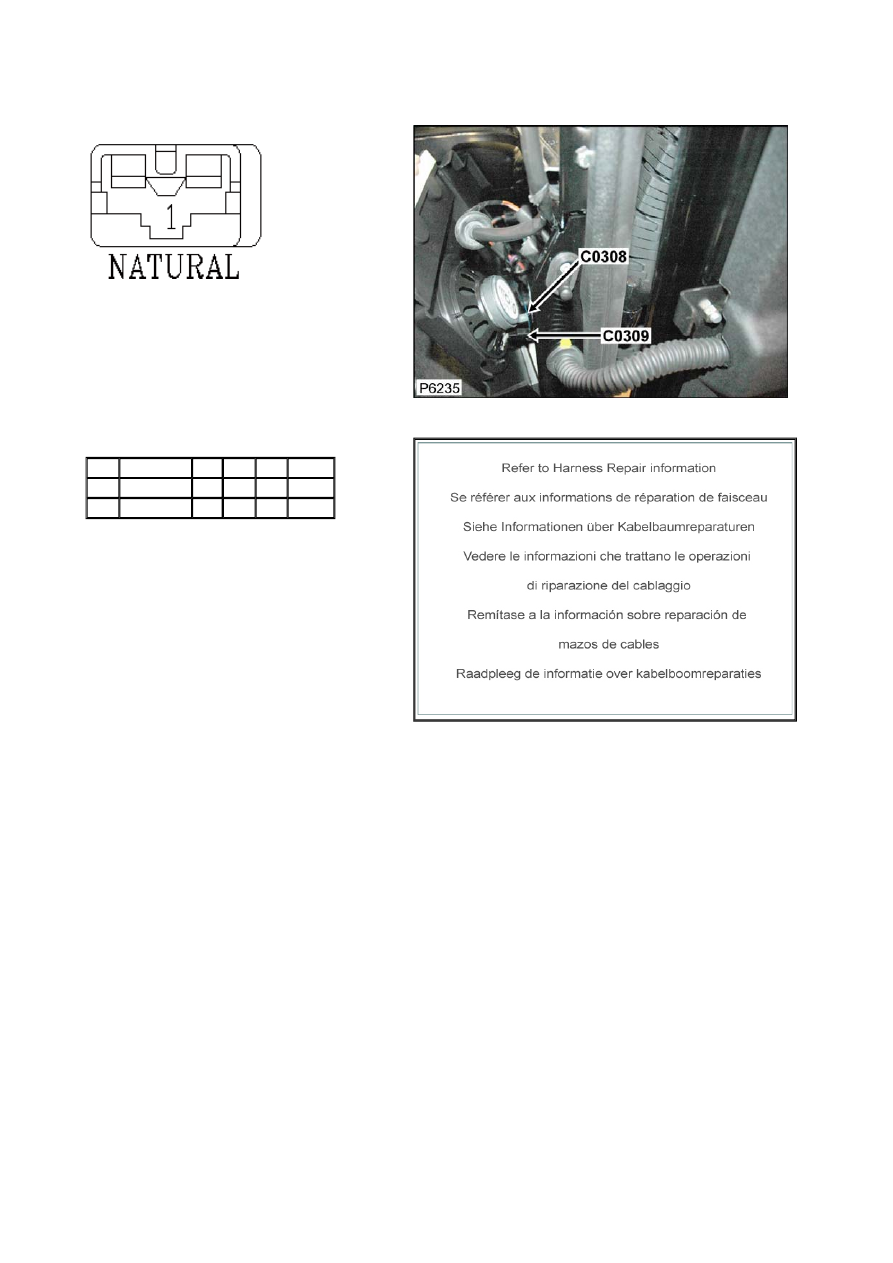

Connector: C0308

Description: Rear Speaker-RH

Location: Behind RH rear trim panel





Part No.:

AFU4521



Colour: NATURAL

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU4522

0.5D BG

771

C1762

1

AFU4522

0.5D BG

770

C0393

Service Repair Kits

Connector: C0309

Description: Rear Speaker-RH

Location: Behind RH rear trim panel





Part No.:

AAU1010



Colour:

Cavities:

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.5D BU

771

C1762

1

AFU3262

0.5D BU

770

C0393

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560
