Defender Electric Diagrams. Manual - part 204

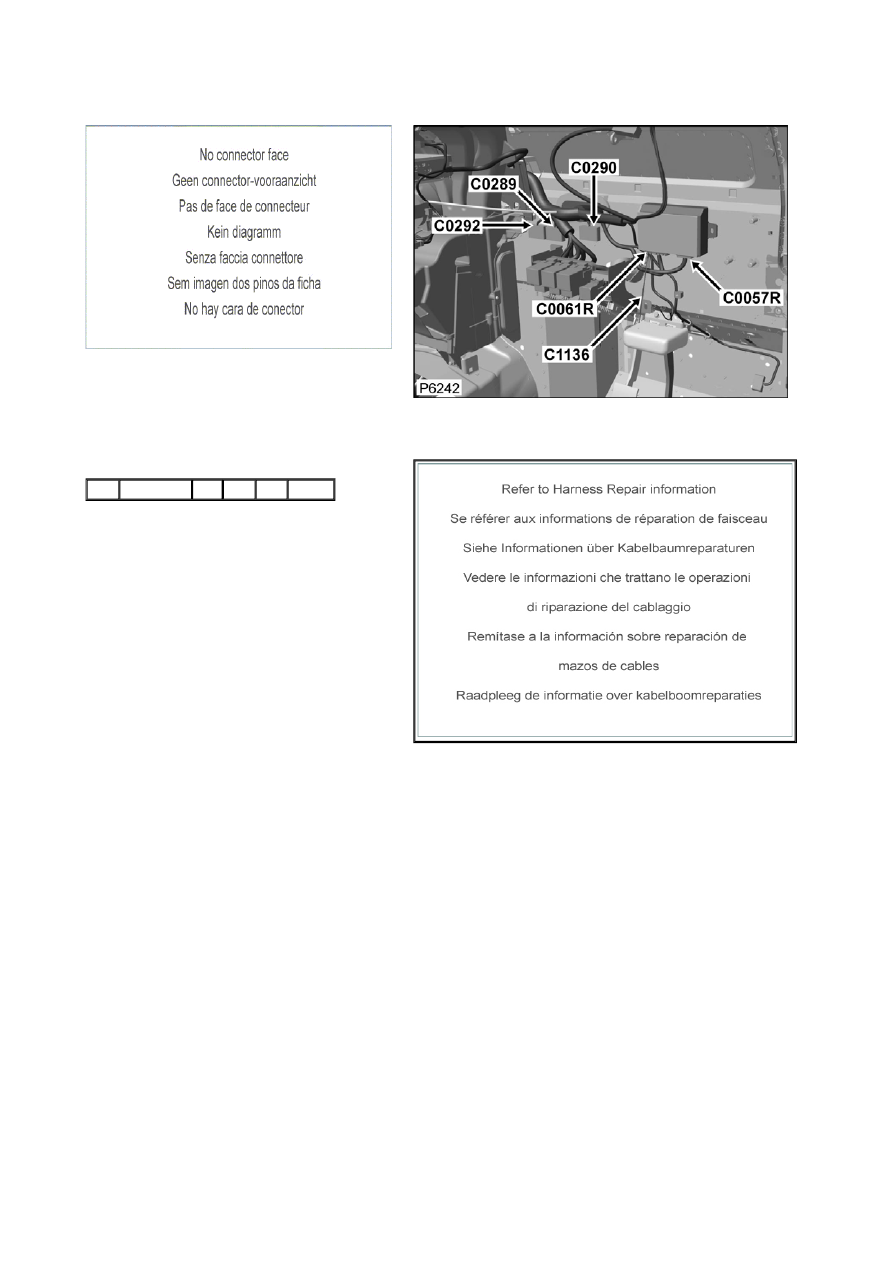

Connector: C0292

Description: Header

Location: Behind RH side of dash





Part No.:

Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

Service Repair Kits

Connector: C0293

Description: Header

Location: Behind LH side of dash





Part No.:

Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

Service Repair Kits

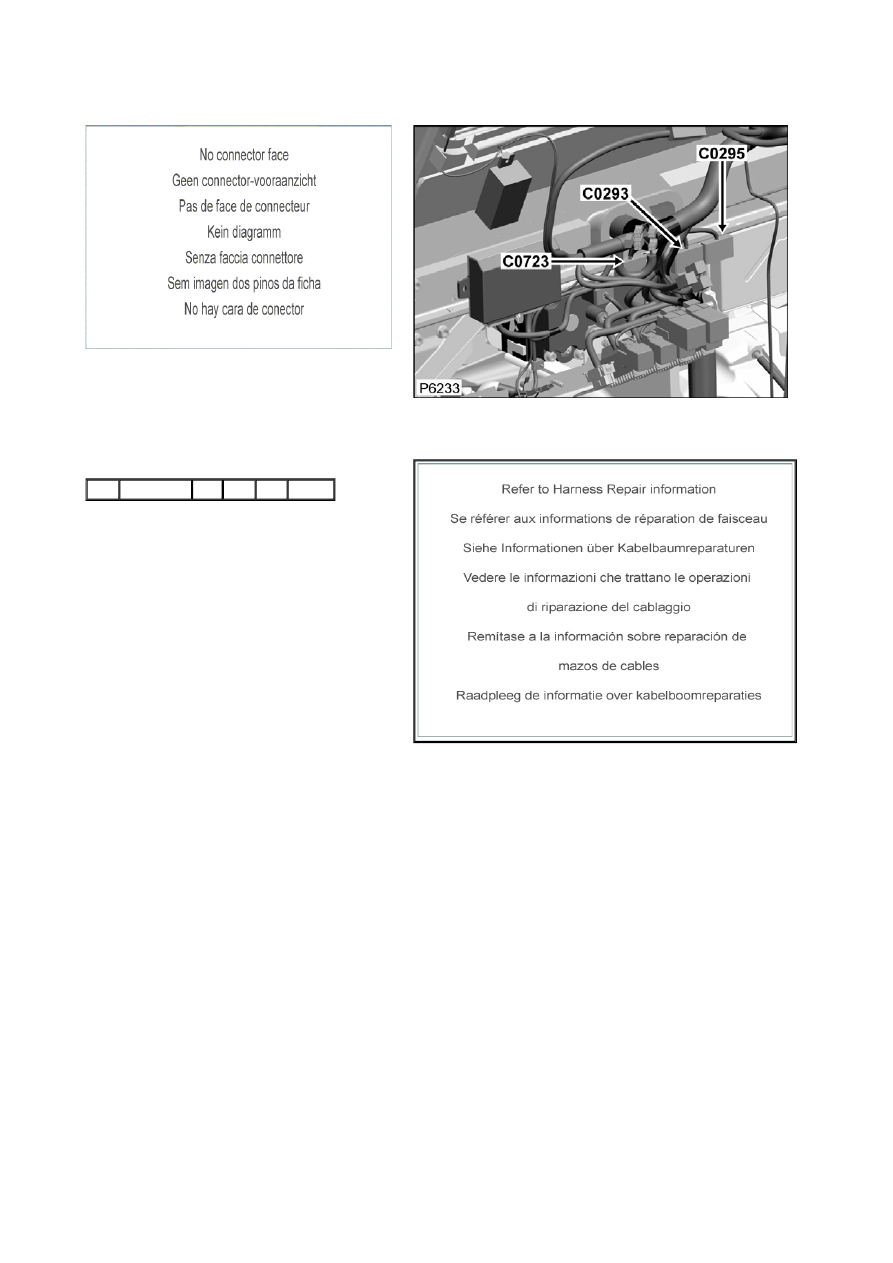

Connector: C0295

Description: Header

Location: Behind LH side of dash





Part No.:

Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

Service Repair Kits

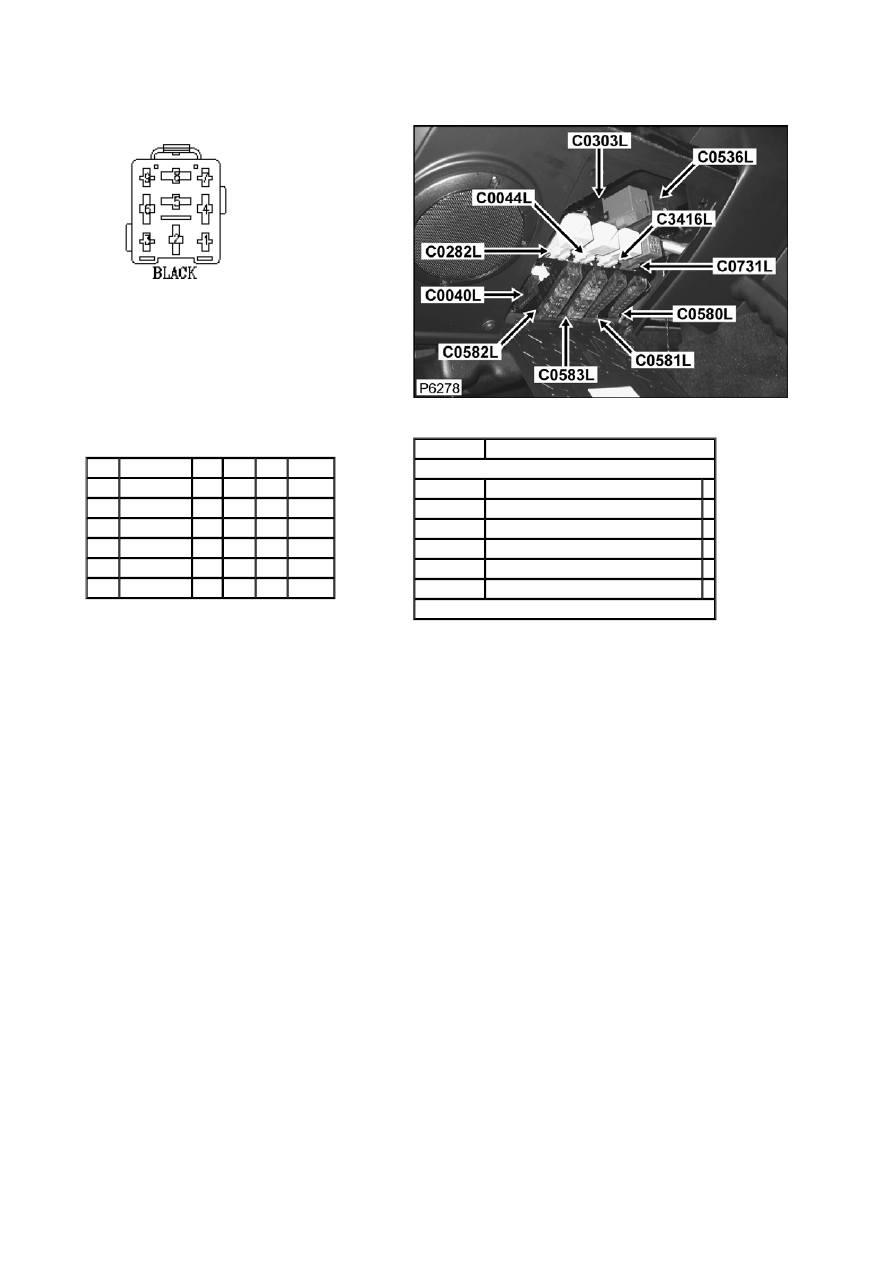

Connector: C0303L

Description: ECU-Delay-Windscreen-wiper

Location: Underside of steering column





Part No.:

YPP10001



Colour: BLACK

Cavities: 9WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU8153

1.0D WG

139L C1740

2

AFU3228

1.0D YLG 139L C1740

4

AFU3228

1.0D B

139L C0289

5

AFU3228

1.0D NLG 139L C1510

6

AFU3228

0.5D LGB 139L C0285

8

AFU3228

1.0D WG

139L CTAP

Service Repair Kits




CSA

0.50- 1.00 CSA

Cavities: 2,4-6,8

YMI000180

SRK ITEM 250 LUCAR FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001530
