Defender Electric Diagrams. Manual - part 203





Connector: C0287

Description: Header

Location: Behind center of dash





Part No.:

YQC10005



Colour: BLUE

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3560

1.0D

GR

499

C0376

2

AFU3560

1.0D

GR

499

C0096

3

AFU3572

0.5D

GR

200R C1040R

3

AFU3572

0.5D

GR

139L C1040L

4

AFU3572

0.5D

GR

200R C1042

4

AFU3572

0.5D

GR

139L C1739

5

AFU3572

0.5D

GR

22R

C0057R

5

AFU3572

0.5D

GR

22L

C0057L

6

AFU3572

0.5D

GR

499

C1264

7

YPL10002

1.5D

PB

200R C1042

7

YPL10002

1.5D

PB

139L C1739

8

YPL10002

1.5D

PS

22R

C0581R

8

YPL10002

1.5D

PB

22L

C0581L

9

AFU3560

0.75D PB

499

C1264

10

AFU3560

0.75D PB

499

C1266

11

AFU3572

0.5D

PN

499

C0488

12

AFU3572

0.5D

PN

200R C1040R

12

AFU3572

0.5D

PN

139L C1040L

13

AFU3572

0.5D

PN

22L

C0040L

13

AFU3572

0.5D

PN

22R

C0040R

14

AFU3572

0.5D

PN

769L CTAP

14

AFU3572

0.5D

PN

769R CTAP

15

AFU3560

1.0D

GW

499

C0376

16

AFU3560

1.0D

GW

499

C0096

17

AFU3572

0.5D

GW

200R C1040R

17

AFU3572

0.5D

GW

139L C1040L

18

AFU3572

0.5D

GW

200R C1042

18

AFU3572

0.5D

GW

139L C1739

19

AFU3572

0.5D

GW

22R

C0057R

19

AFU3572

0.5D

GW

139L C0057L

20

AFU3572

0.5D

GW

499

C1266

Service Repair Kits







CSA

0.20- 0.50 CSA

Cavities: 1-6,9-20

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640



CSA

1.50- 2.00 CSA

Cavities: 7,8

VDK500010 SRK ITEM GENERAL

1

YMI000310

SRK ITEM DS090 FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001670



Connector: C0288

Description: Header

Location: Behind center of dash





Part No.:

YQC10003



Colour: ORANGE

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3572

0.5D

RB

499

C1264

2

AFU3572

0.5D

RB

200R C1040R

2

AFU3572

0.5D

RB

139L C1040L

3

AFU3572

0.5D

RB

499

C0376

4

AFU3560

1.0D

RB

139L C0581L

4

AFU3560

1.0D

RB

200R C0581R

5

YPL10002

1.5D

GP

200R C0075R

5

YPL10002

1.5D

GP

139L C0075L

6

AFU3560

1.0D

GP

499

C0376

7

AFU3560

0.75D GP

499

C0872

8

YPL10002

1.5D

PN

22

C0574

9

AFU3560

1.0D

PN

768R C0057R

9

AFU3560

1.0D

PN

768L C0057L

10

YPL10002

1.5D

PN

22L

C0731L

10

YPL10002

1.5D

PN

22R

C0731R

11

AFU3560

1.0D

B

499

S/JOINT SJ11

12

AFU3572

0.5D

B

200R C1040R

12

AFU3572

0.5D

B

139L C1040L

13

AFU3560

1.0D

B

499

C0288

14

AFU3560

1.0D

B

499

C0288

15

AFU3572

0.5D

B

107R C0040R

15

AFU3572

0.5D

B

107L C0040L

16

AFU3560

1.0D

B

499

C1398

17

AFU3572

0.5D

WY

499

C0091

18

AFU3572

0.5D

BW

200R C1040R

18

AFU3572

0.5D

BW

139L C1040L

19

AFU3572

0.5D

BW

1

C0504

20

AFU3572

0.5D

BW

200R C0026

20

AFU3572

0.5D

BW

139L C0026L

Service Repair Kits







CSA

0.51- 1.25 CSA

Cavities: 1-4,6,7,9,11-20

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640



CSA

1.50- 2.00 CSA

Cavities: 5,8,10

VDK500010 SRK ITEM GENERAL

1

YMI000310

SRK ITEM DS090 FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001670



Connector: C0289

Description: Header

Location: Behind RH side of dash





Part No.:

YQC10002



Colour: GREY

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10002

1.5D B

248

C0321

2

YPL10002

1.5D B

248

C0242

3

YPL10002

1.5D B

247L C3416L

3

YPL10002

1.5D B

247R C3416R

3

YPL10002

1.5D B

95L

C3416L

3

YPL10002

1.5D B

95R

C3416R

4

YPL10002

1.5D B

248

C0550

5

AFU3572

0.5D B

1

C0508

6

AFU3572

0.5D B

767R C0460

6

AFU3572

0.5D B

767L C0459

7

AFU3572

0.5D B

766

C1624

8

AFU3572

0.5D B

766

C0994

9

AFU3560

1.0D B

499

C0089

10

AFU3560

1.0D B

200R C0030

10

AFU3560

1.0D B

139L C1510

11

AFU3560

1.0D B

200R C0303R

11

AFU3560

1.0D B

139L C0303L

12

YPL10002

1.5D B

499

C0550

13

AFU3572

0.5D B

107

C0093

14

AFU3572

0.5D B

200R C1741

14

AFU3572

0.5D B

139L C0064

15

AFU3572

0.5D B

200R C0536R

15

AFU3572

0.5D B

139L C0536L

16

AFU3572

0.5D B

200R C0282R

16

AFU3572

0.5D B

139L C0282L

17

AFU3560

1.0D B

200R C0048

17

AFU3572

0.5D B

139L C0100

18

AFU3572

0.5D B

200R C0031

18

AFU3572

0.5D B

139L C0031L

19

AFU3560

1.0D B

768R C0057R

19

AFU3560

1.0D B

768L C0057L

20

YPL10002

1.5D B

499

C0550

Service Repair Kits







CSA

0.20- 0.50 CSA

Cavities: 5-11,13-19

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640



CSA

1.50- 2.00 CSA

Cavities: 1-4,12,20

VDK500010 SRK ITEM GENERAL

1

YMI000310

SRK ITEM DS090 FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001670

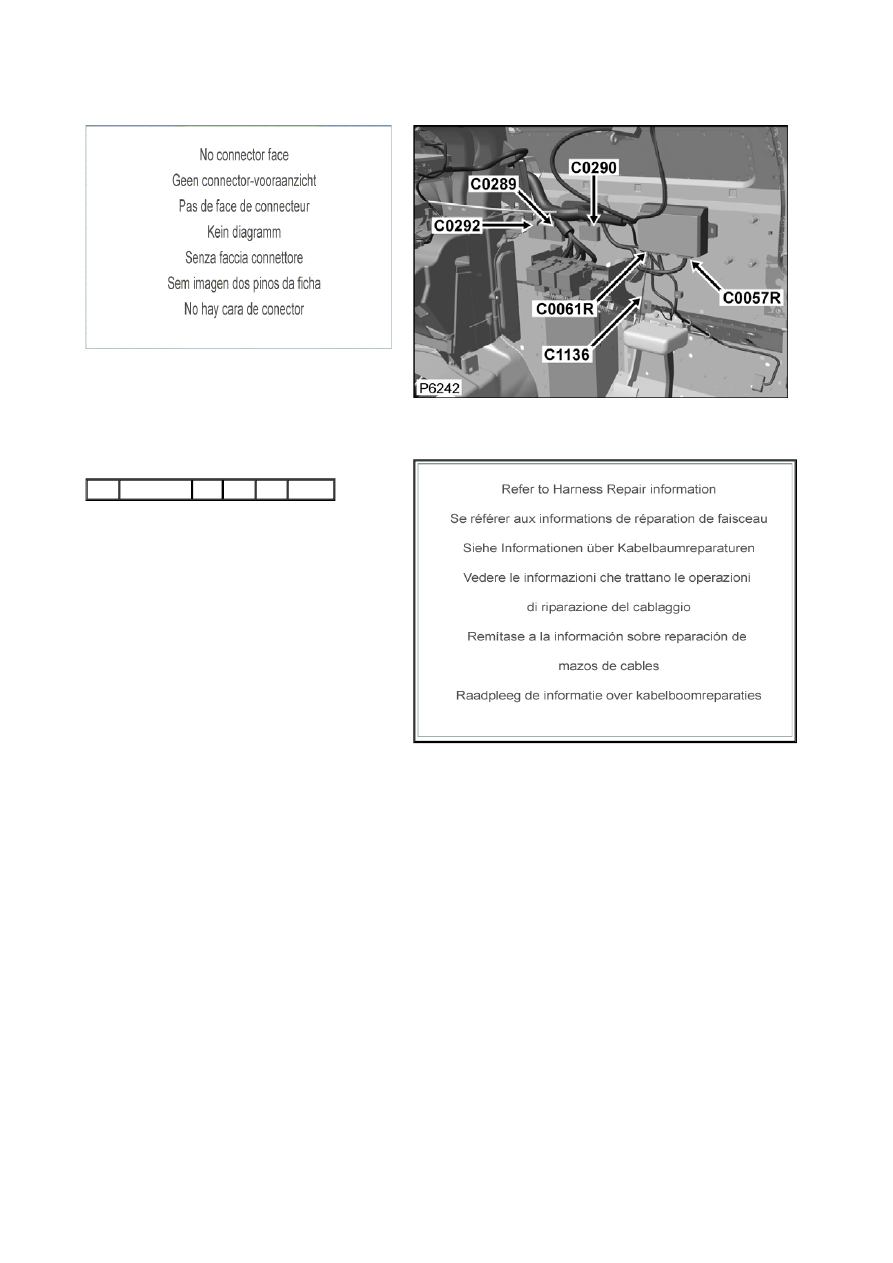

Connector: C0290

Description: Header

Location: Behind RH side of dash





Part No.:

Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

Service Repair Kits
