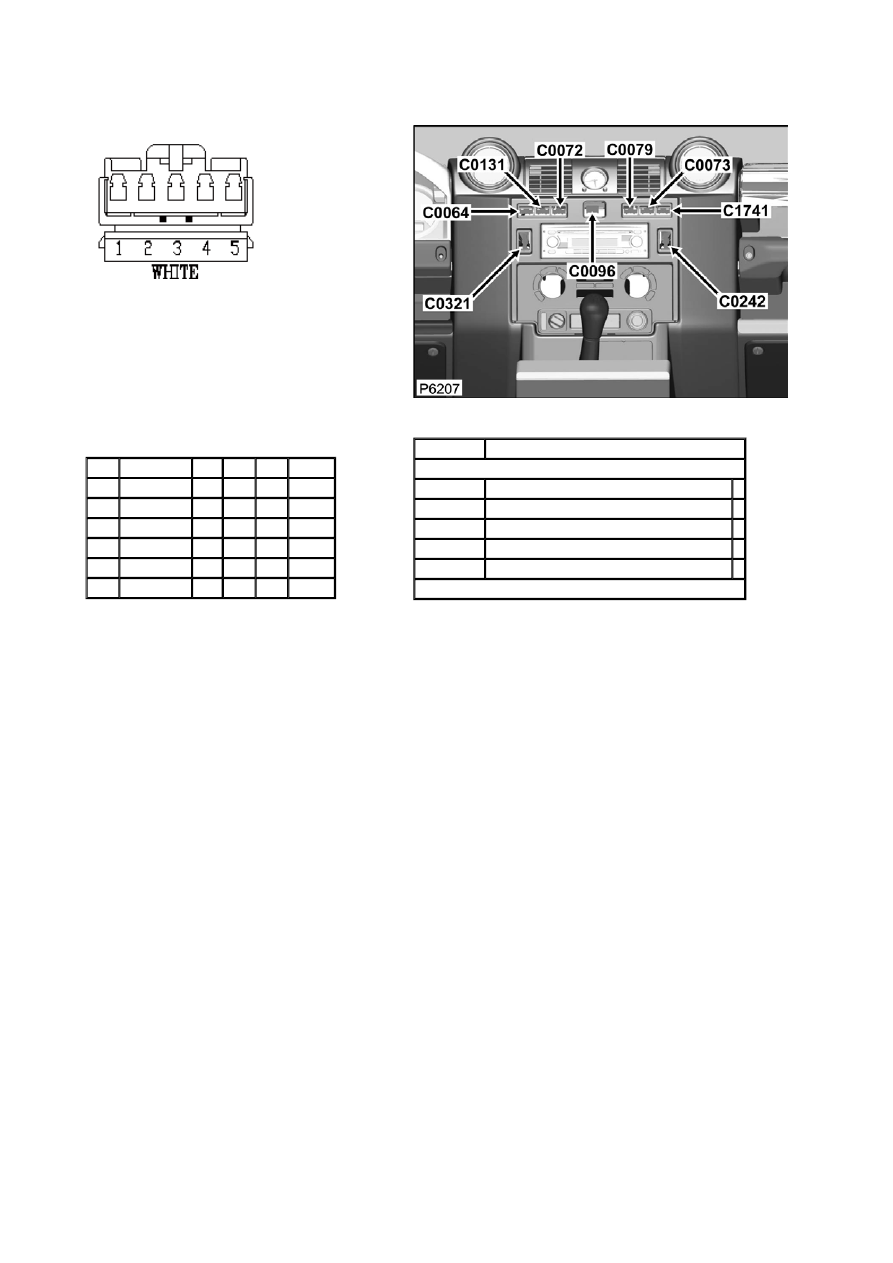

Connector: C0131

Description: Switch-Heated-front screen

Location: Instrument panel-centre





Part No.:

YPC10524



Colour: WHITE

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D KO

109R C1624

1

AFU3752

0.5D KO

109L C1624

2

AFU3752

0.5D RO

766

CTAP

4

AFU3752

0.5D B

766

CTAP

5

AFU3752

0.5D PS

766R CTAP

5

AFU3752

0.5D PS

766L CTAP

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,2,4,5

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

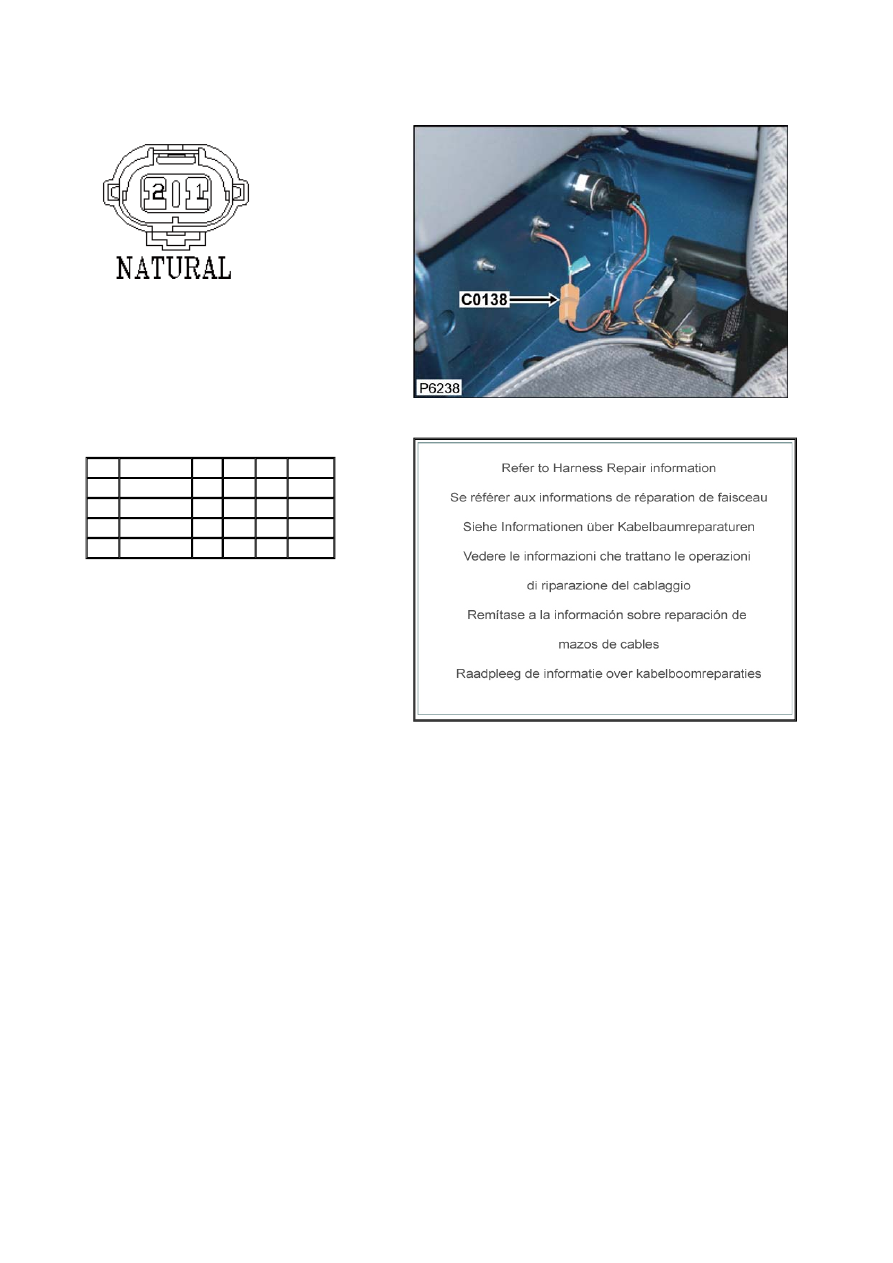

Connector: C0138

Description: License plate lamp

Location: LH 'D' post





Part No.:

AFU3584



Colour: NATURAL

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPJ10008

1.5D RB

771

CTAP

1

YPJ10008

1.5D RB

770

CTAP

2

YPJ10008

1.5D B

771

C2122

2

YPJ10008

1.5D B

770

C2122

Service Repair Kits

Connector: C0139

Description: License plate lamp

Location: LH 'D' post





Part No.:

YPQ10010



Colour: BLACK

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPS10003

1.0D B

772

S/JOINT SJ1

2

YPS10005

1.5D B

772

C2121

Service Repair Kits

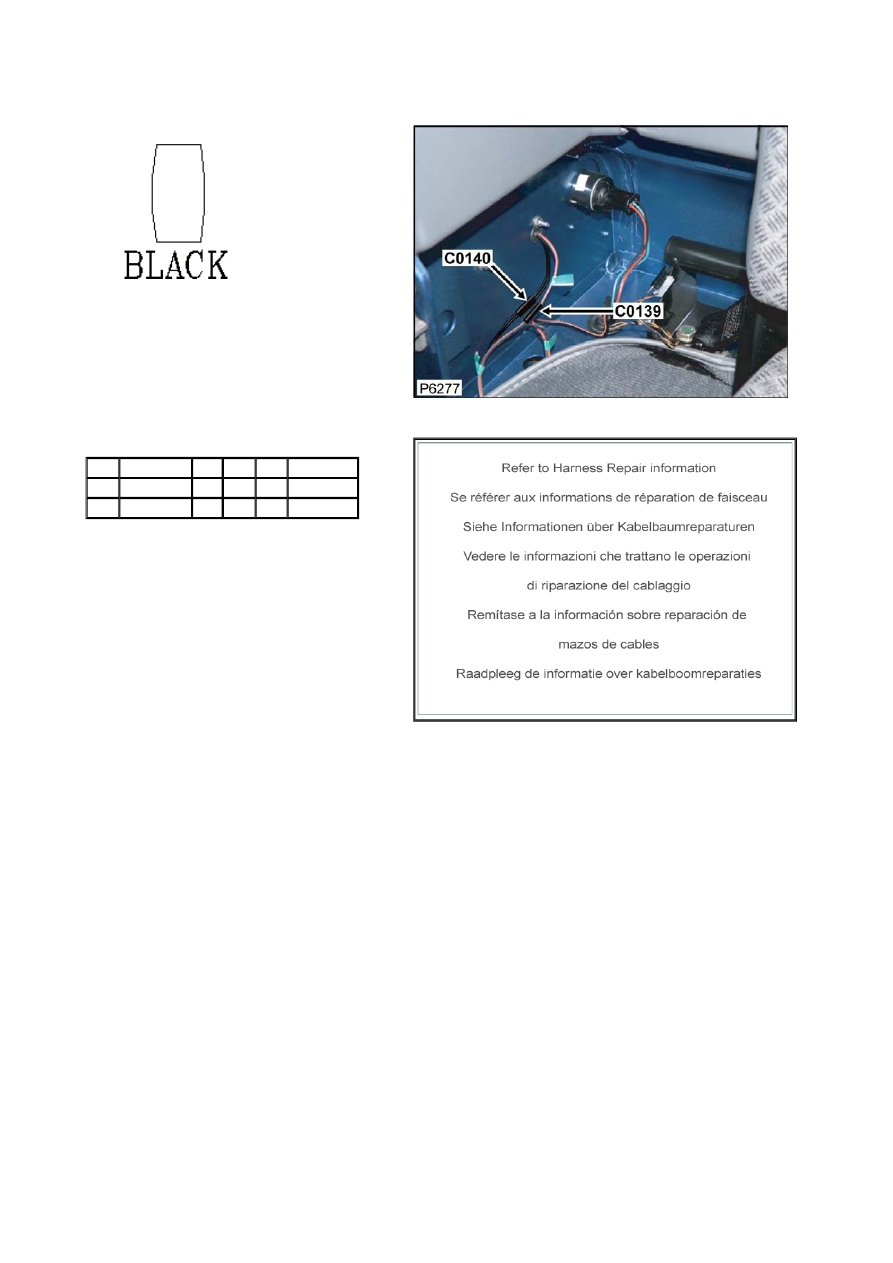

Connector: C0140

Description: License plate lamp

Location: LH 'D' post





Part No.:

YPQ10008



Colour: BLACK

Cavities: 1WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPS10005

1.5D RB

772

C1305

Service Repair Kits
