Defender Electric Diagrams. Manual - part 193





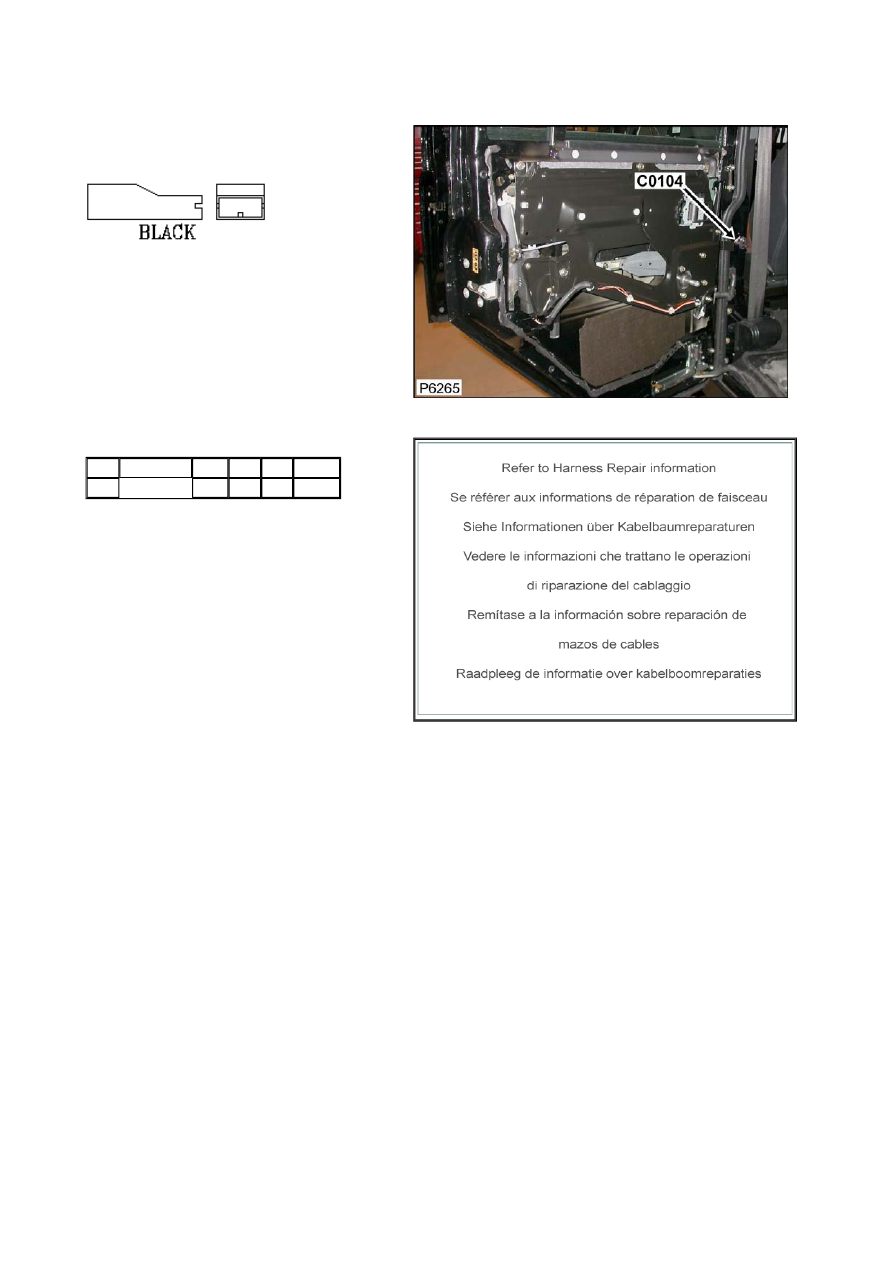

Connector: C0104

Description: Switch-Door-Rear-LH

Location: In LH 'B' post





Part No.:

AAU1010



Colour:

Cavities:

Harness:

REAR DOOR LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D PU

ALL CTAP

Service Repair Kits

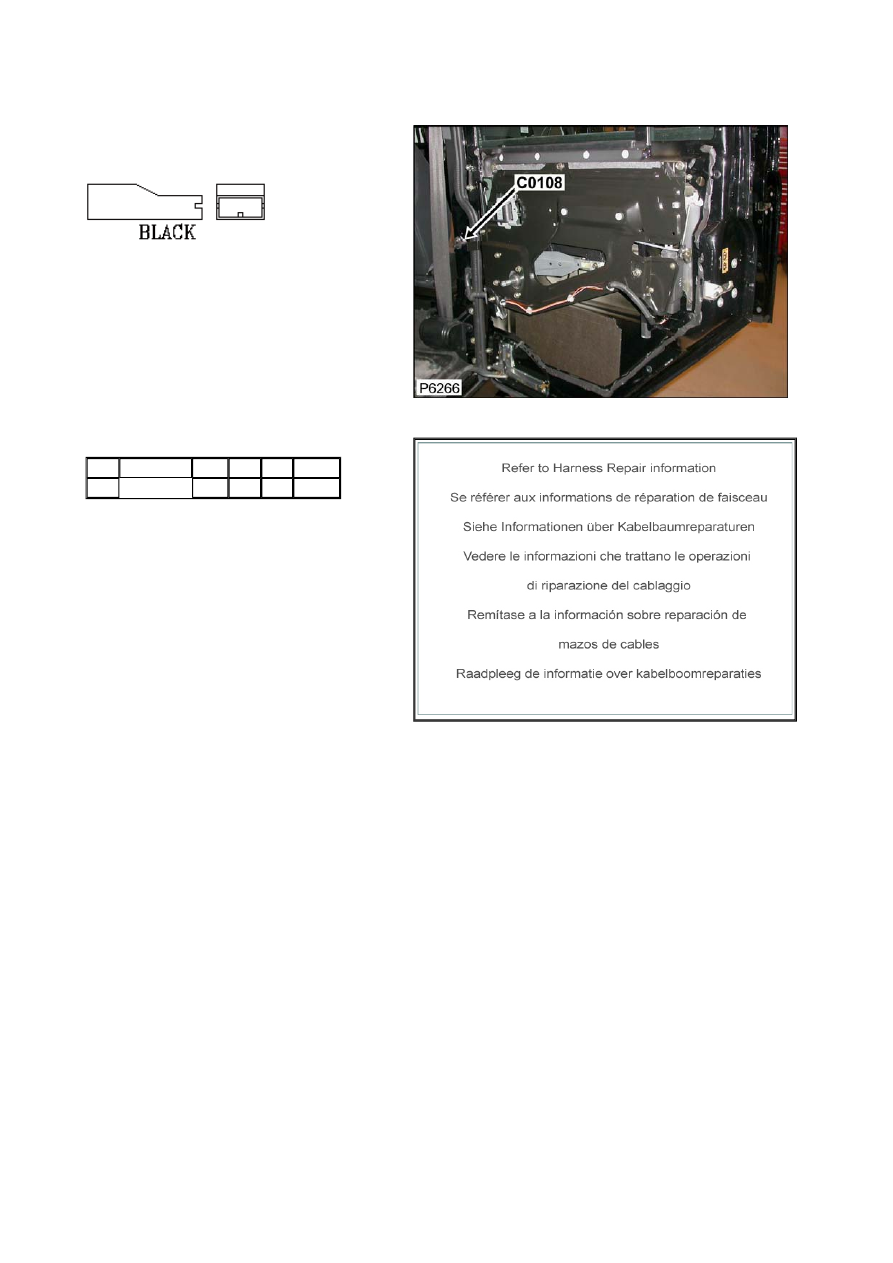

Connector: C0108

Description: Switch-Door-Rear-RH

Location: In RH 'B' post





Part No.:

AAU1010



Colour:

Cavities:

Harness:

REAR DOOR LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D PU

ALL CTAP

Service Repair Kits

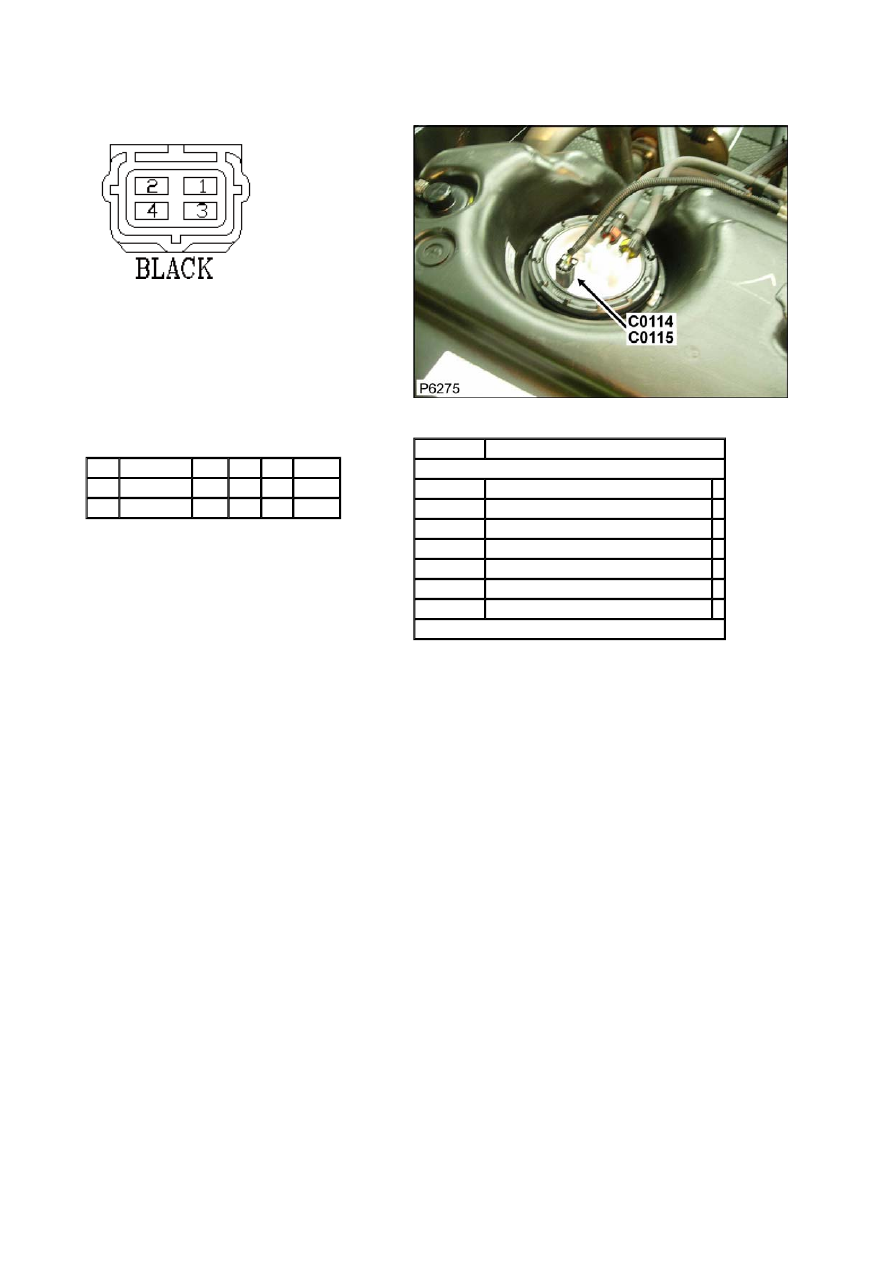

Connector: C0114

Description: Unit-Fuel Tank

Location: Beneath rear of vehicle RH side





Part No.:

YPC10066



Colour: BLACK

Cavities: 4WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

0.75D GO

770

C0390

2

AFU3802

0.75D YP

770

C0390

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



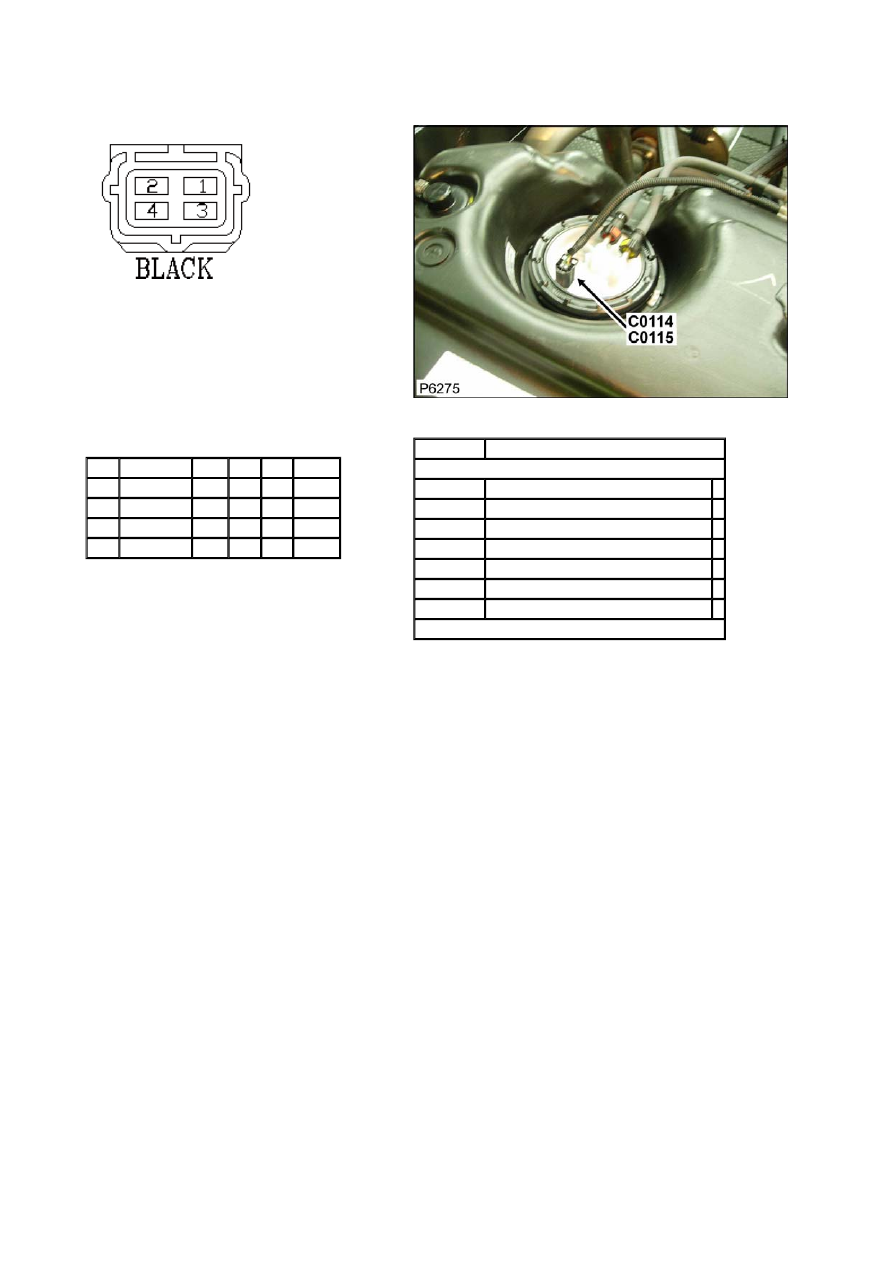

Connector: C0115

Description: Unit-Fuel Tank

Location: Beneath rear of vehicle RH side





Part No.:

YPC10066



Colour: BLACK

Cavities: 4WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

0.75D GO

772

C1763

1

AFU3802

0.75D GO

771

C1759

2

AFU3802

0.75D YP

772

C1763

2

AFU3802

0.75D YP

771

C1759

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680
