Defender Electric Diagrams. Manual - part 189





Connector: C0075L

Description: Stop lamp switch

Location: Driver footwell





Part No.:

YPC901010



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL500450

1.5D GO

139L C0580L

2

YPL500450

1.5D GP

139L C0288

Service Repair Kits

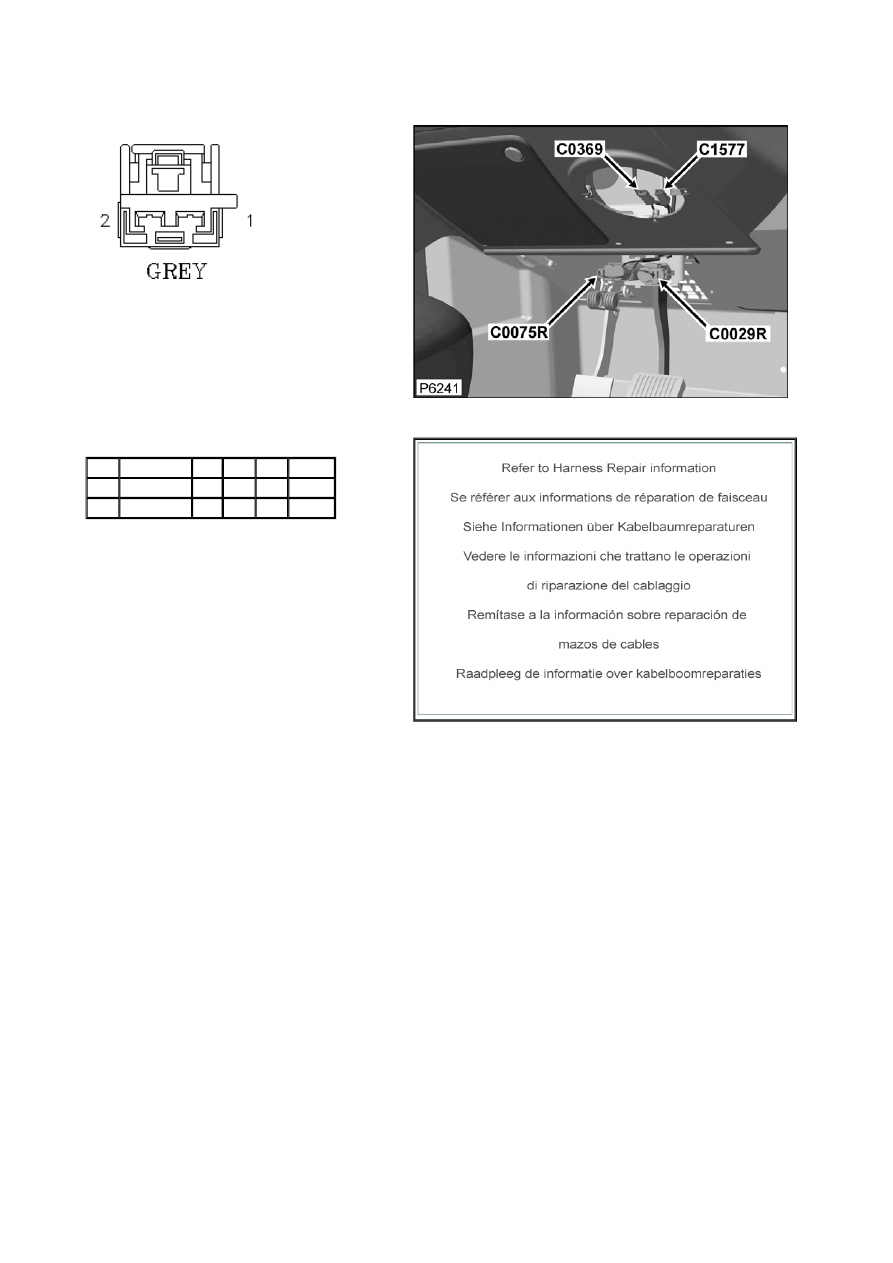

Connector: C0075R

Description: Stop lamp switch

Location: Driver footwell





Part No.:

YPC901010



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL500450

1.5D GO

200R C0580R

2

YPL500450

1.5D GP

200R C0288

Service Repair Kits

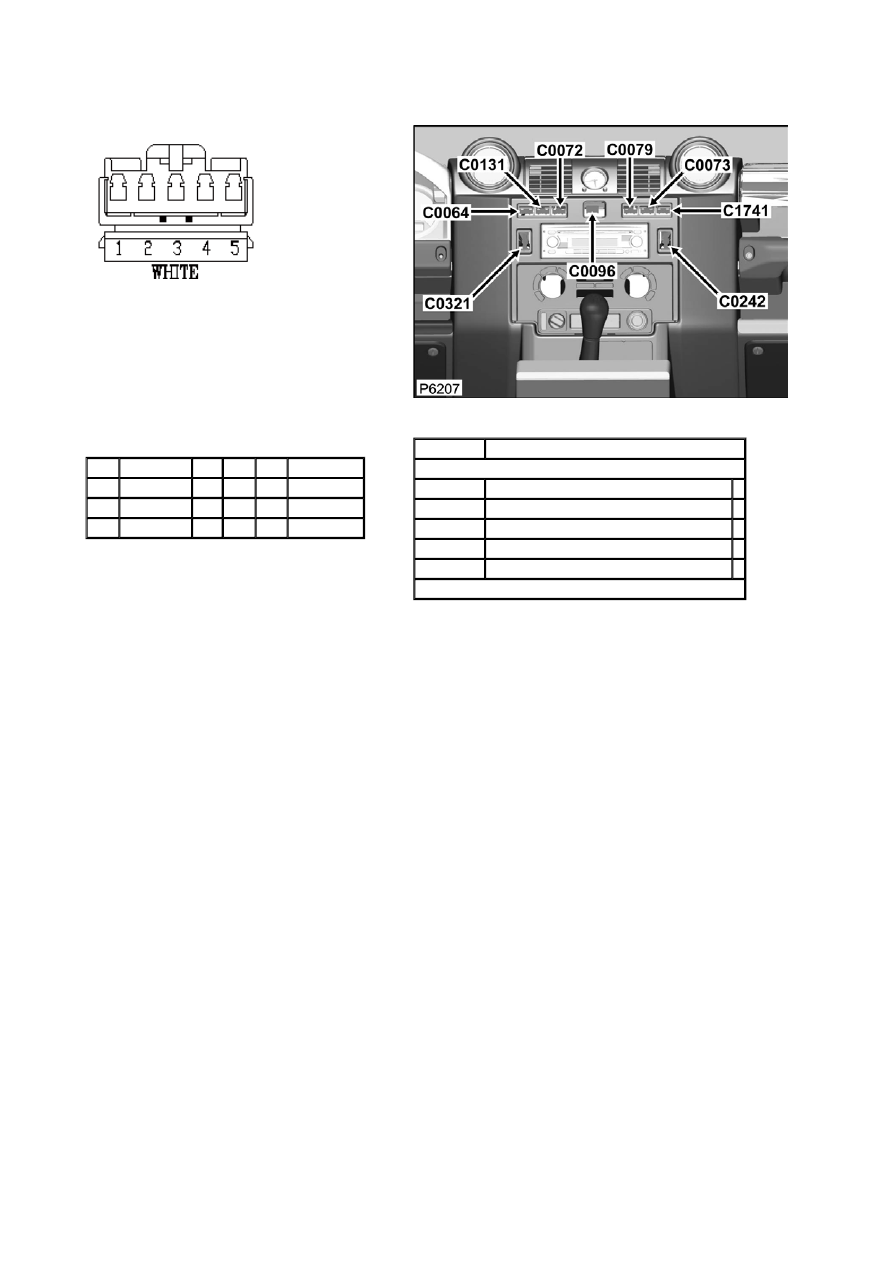

Connector: C0079

Description: Switch-Wiper-Rear

Location: Instrument panel-centre





Part No.:

YPC10524



Colour: WHITE

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D BG

499

C0376

2

AFU3752

0.5D RO

499

C0072

4

AFU3752

0.5D B

499

S/JOINT SJ13

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,2,4

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

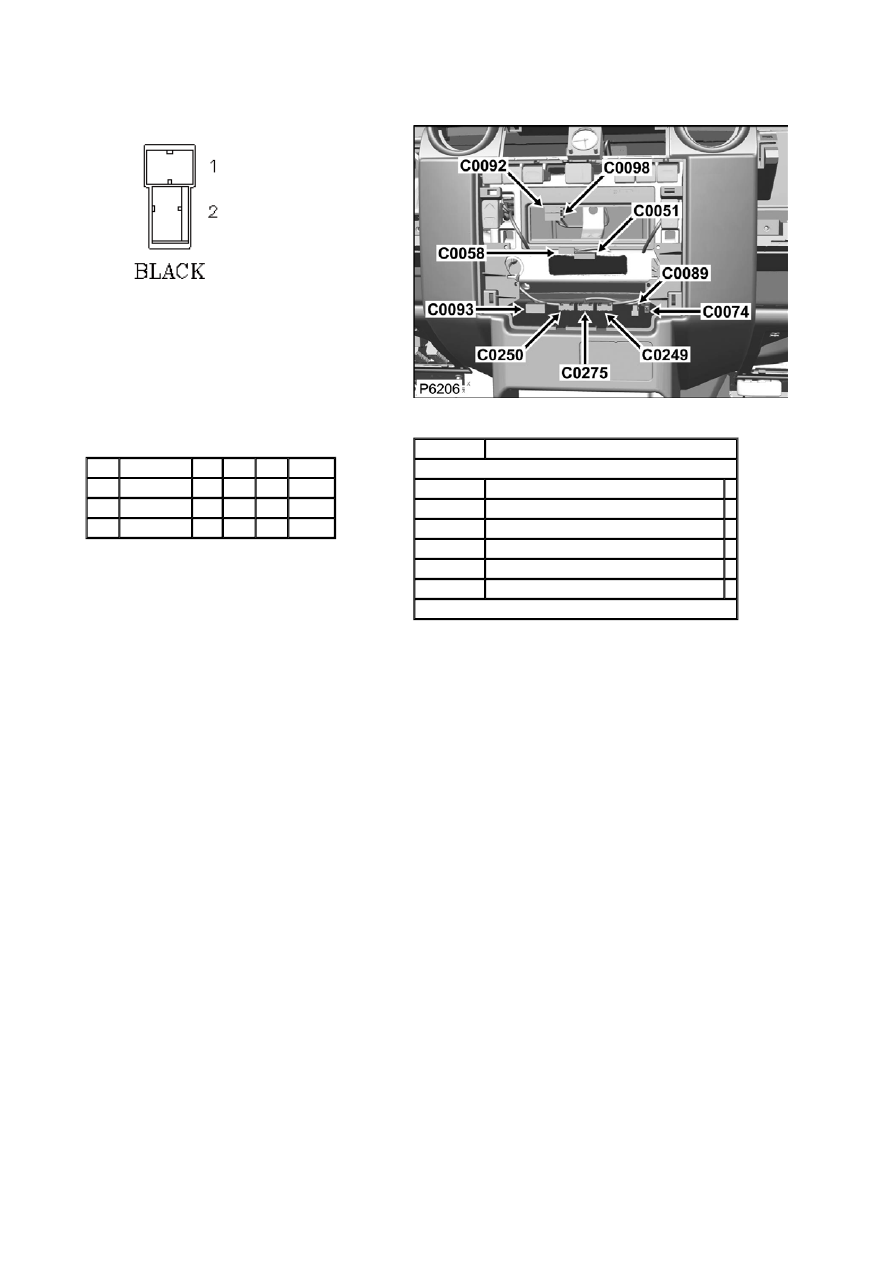

Connector: C0089

Description: Cigar lighter-Front

Location: Instrument panel-centre





Part No.:

AFU3199



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9566

1.0D B

499

C0289

2

ADU9566

1.0D PG

200R C0582R

2

ADU9566

1.0D PG

139L C0582L

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000190

SRK ITEM 250 POSI-LOCK FAMILY 2.5CSA 1

YPQ000110 SRK ITEM

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001540
