Defender Electric Diagrams. Manual - part 187

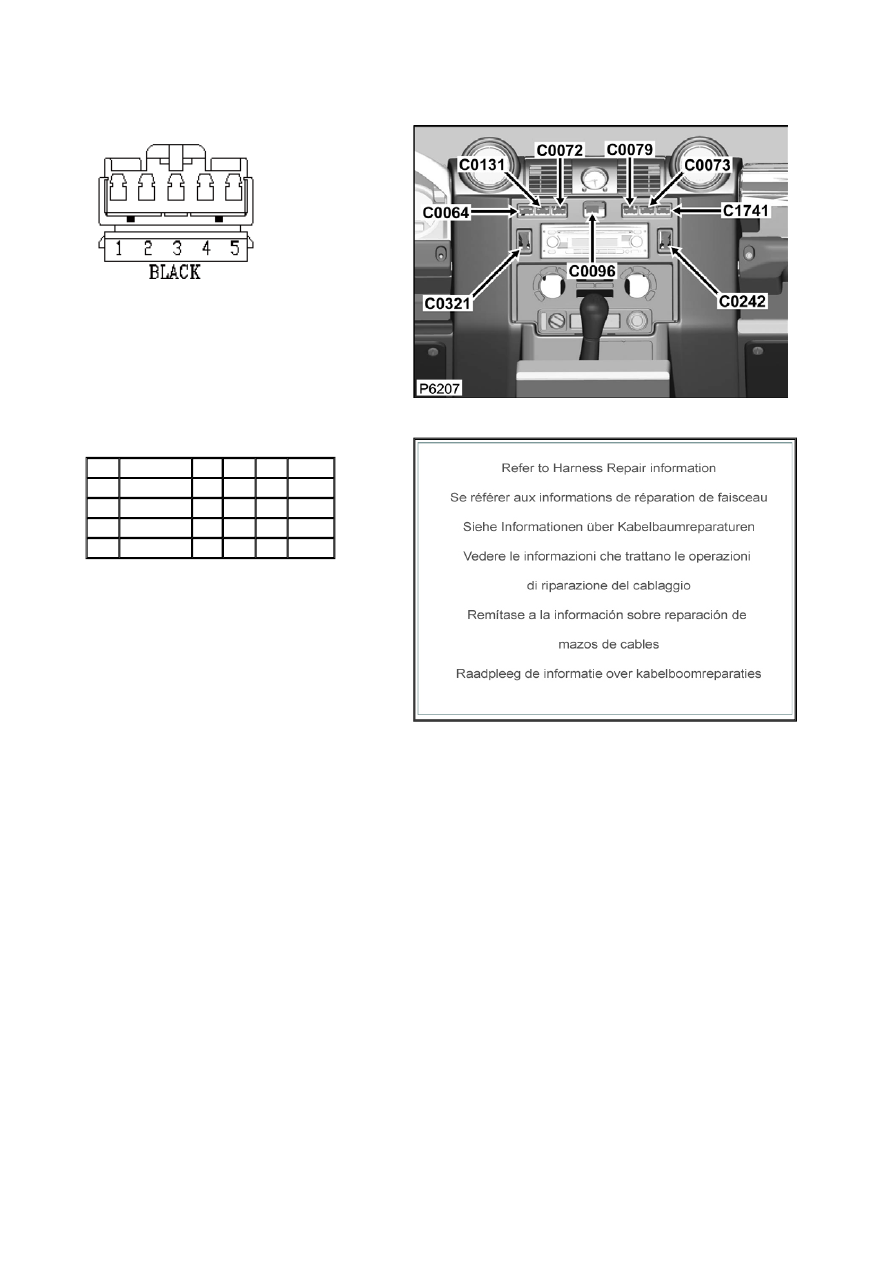

Connector: C0064

Description: Switch-Fog guard-lamp-Rear

Location: Instrument panel-centre





Part No.:

YPC10523



Colour: BLACK

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D BS

139L C0543

2

AFU3752

0.5D RO

139L C0286

4

AFU3752

0.5D B

139L C0289

5

AFU3752

0.5D RY

139L C1040L

Service Repair Kits

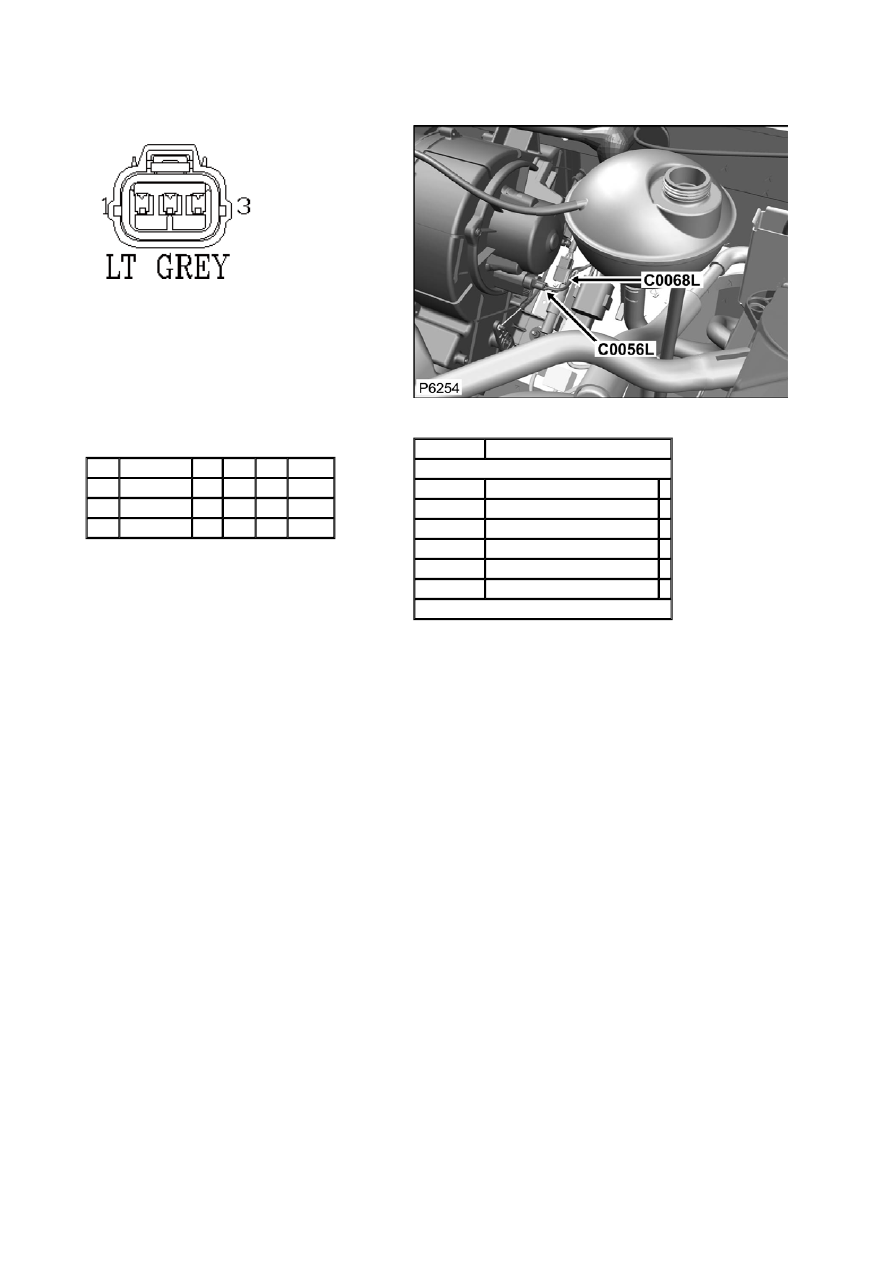

Connector: C0068L

Description: Resistor pack

Location: Rear RH side of engine compartment





Part No.:

YPC10181



Colour: LIGHT GREY

Cavities: 3WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

DBP8548

1.0D U

139L C0058

2

YPL10027

1.5D BN

139L C0058

3

YPL10027

1.5D NR

139L CTAP

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 1

YMI000010

SRK ITEM 090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001120



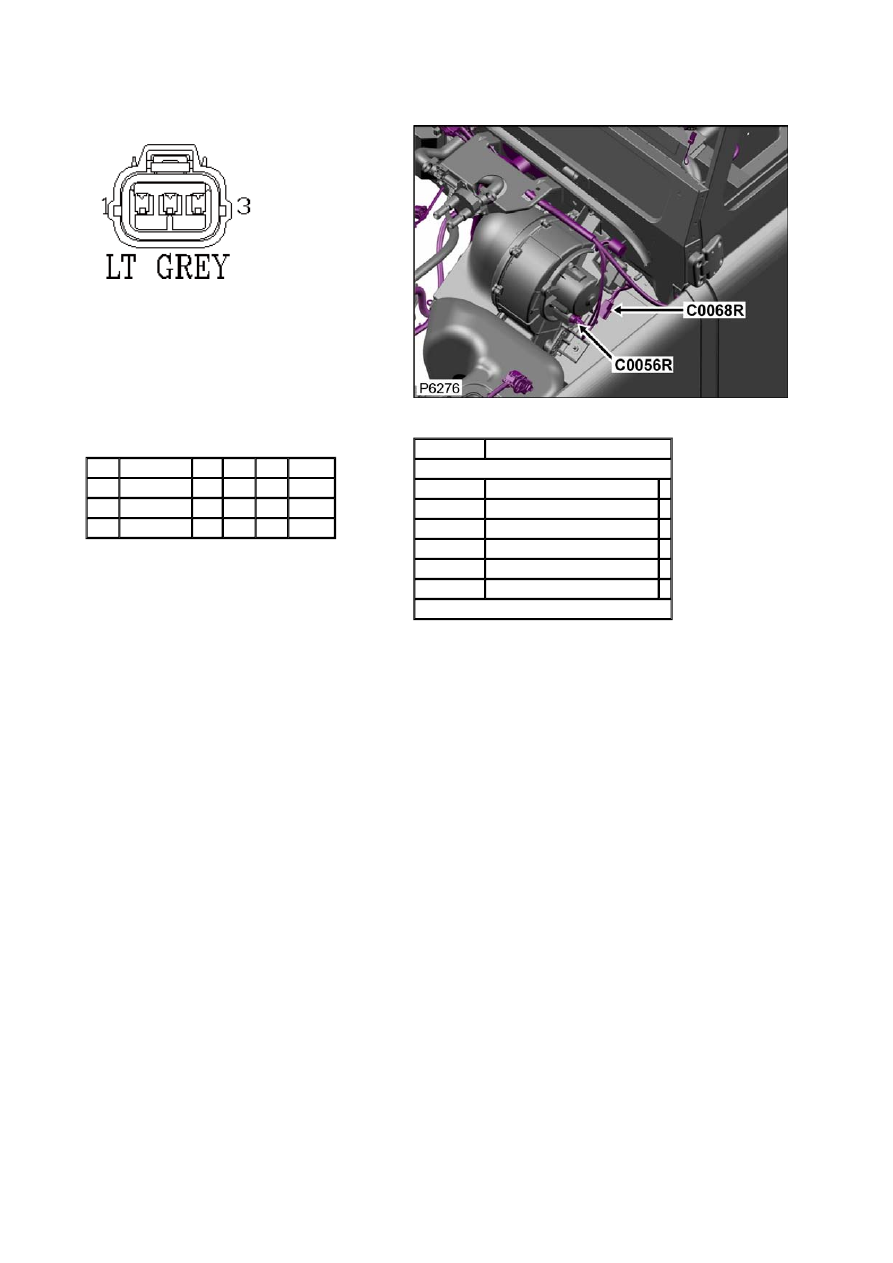

Connector: C0068R

Description: Resistor pack

Location: Rear LH side of engine compartment





Part No.:

YPC10181



Colour: LIGHT GREY

Cavities: 3WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

DBP8548

1.0D U

200R C0058

2

YPL10027

1.5D BN

200R C0058

3

YPL10027

1.5D NR

200R CTAP

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 1

YMI000010

SRK ITEM 090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001120



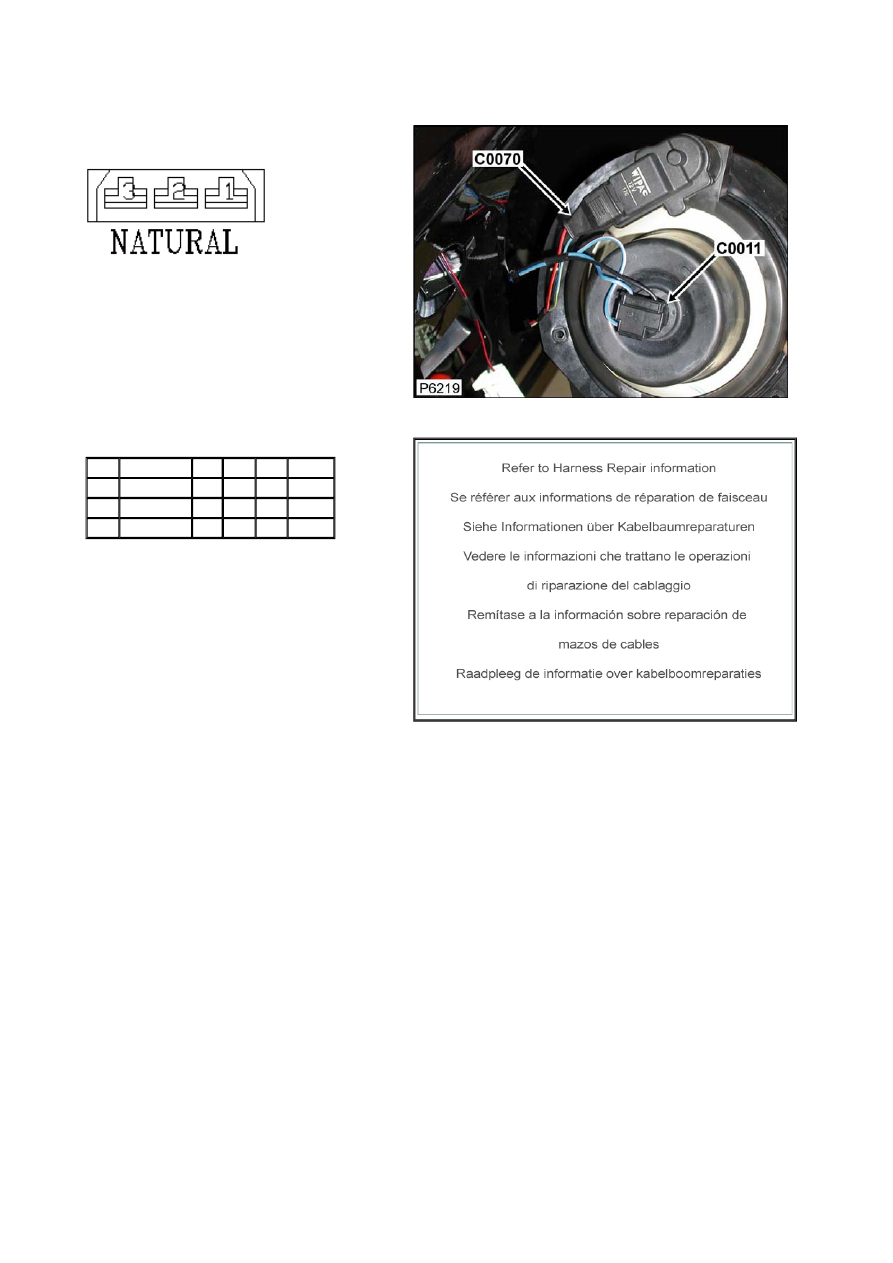

Connector: C0070

Description: Motor-Headlamp-levelling-RH

Location: Behind RH headlamp





Part No.:

YPC10426



Colour: NATURAL

Cavities: 3WY

Harness:

WING RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10073

0.5D UY

1

C1267

2

YPL10073

0.5D B

1

CTAP

3

YPL10073

0.5D RO

1

C1267

Service Repair Kits
