   CONNECTOR DETAILS

DEFENDER 90 NAS

C123

C123
INERTIA FUEL SHUT-
OFF SWITCH
3 Way
Female
BLACK
Top of fire wall - center

Cav

Color Cct

1

WP

ALL

3

WP

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

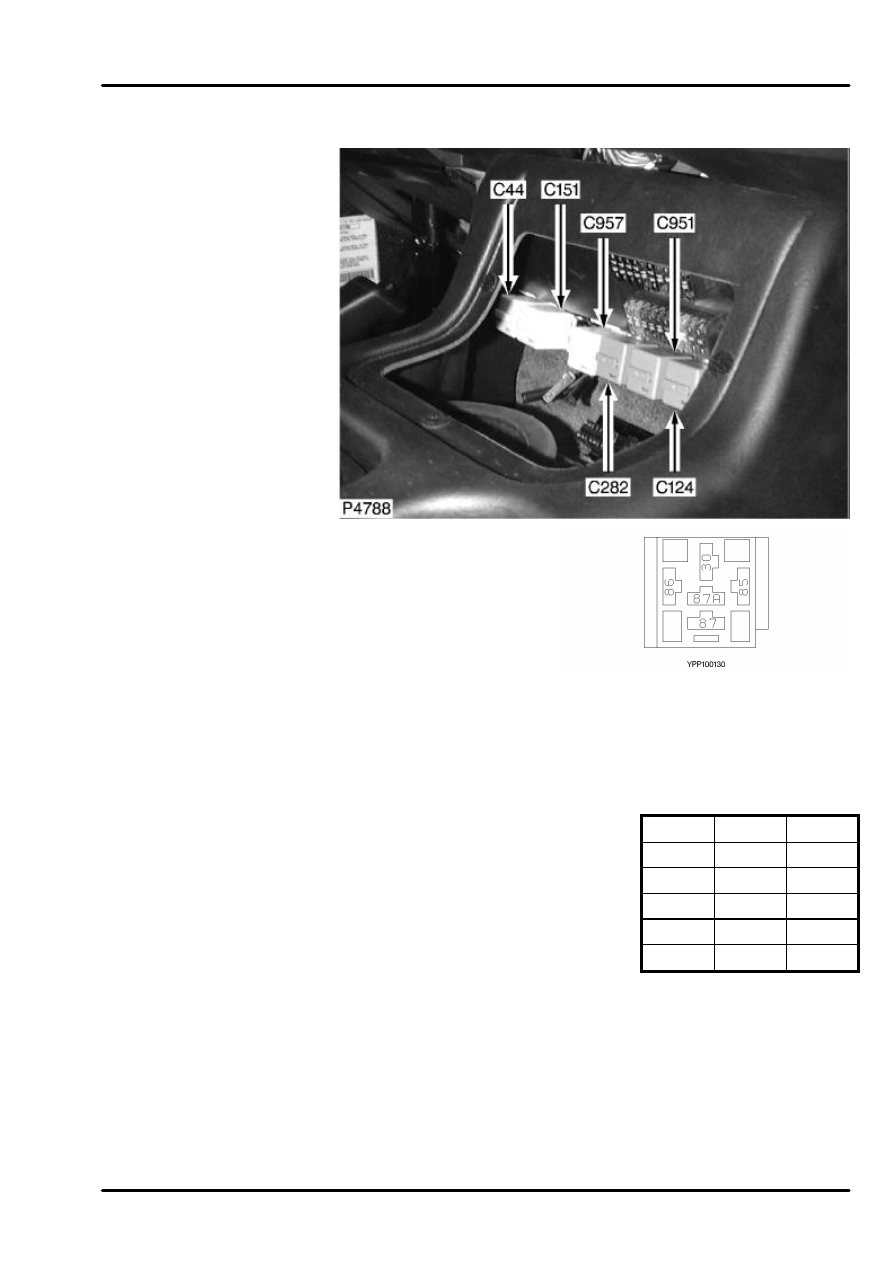

C124

C124
WIPER RELAY - REAR
5 Way

GREEN
Behind front of center
console

Cav

Color Cct

30

NLG

ALL

85

G

ALL

86

NP

ALL

87

G

ALL

87A

B

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

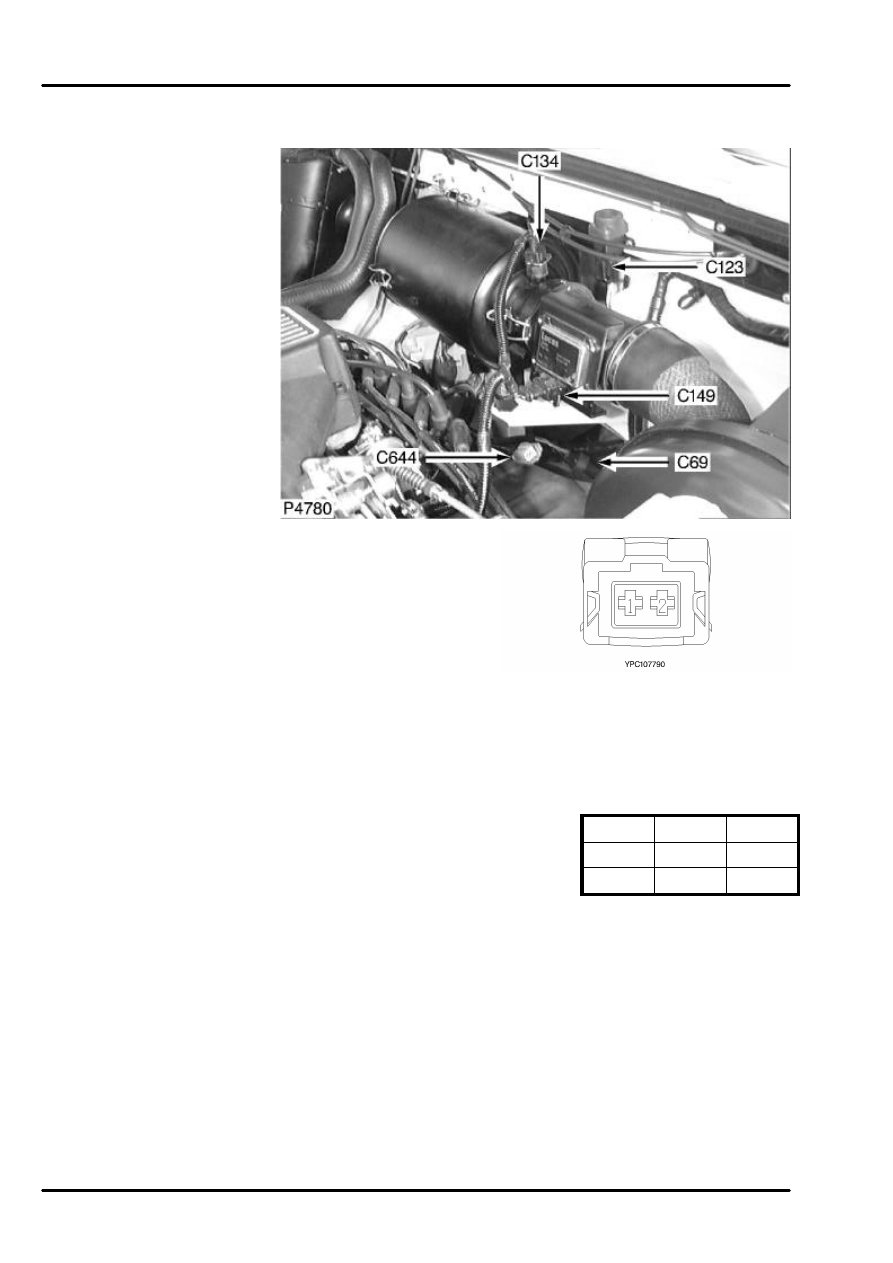

C134

C134
IAT SENSOR
2 Way
Female
BLACK
Rear of engine
compartment - center

Cav

Color Cct

1

RB

ALL

2

SLG

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

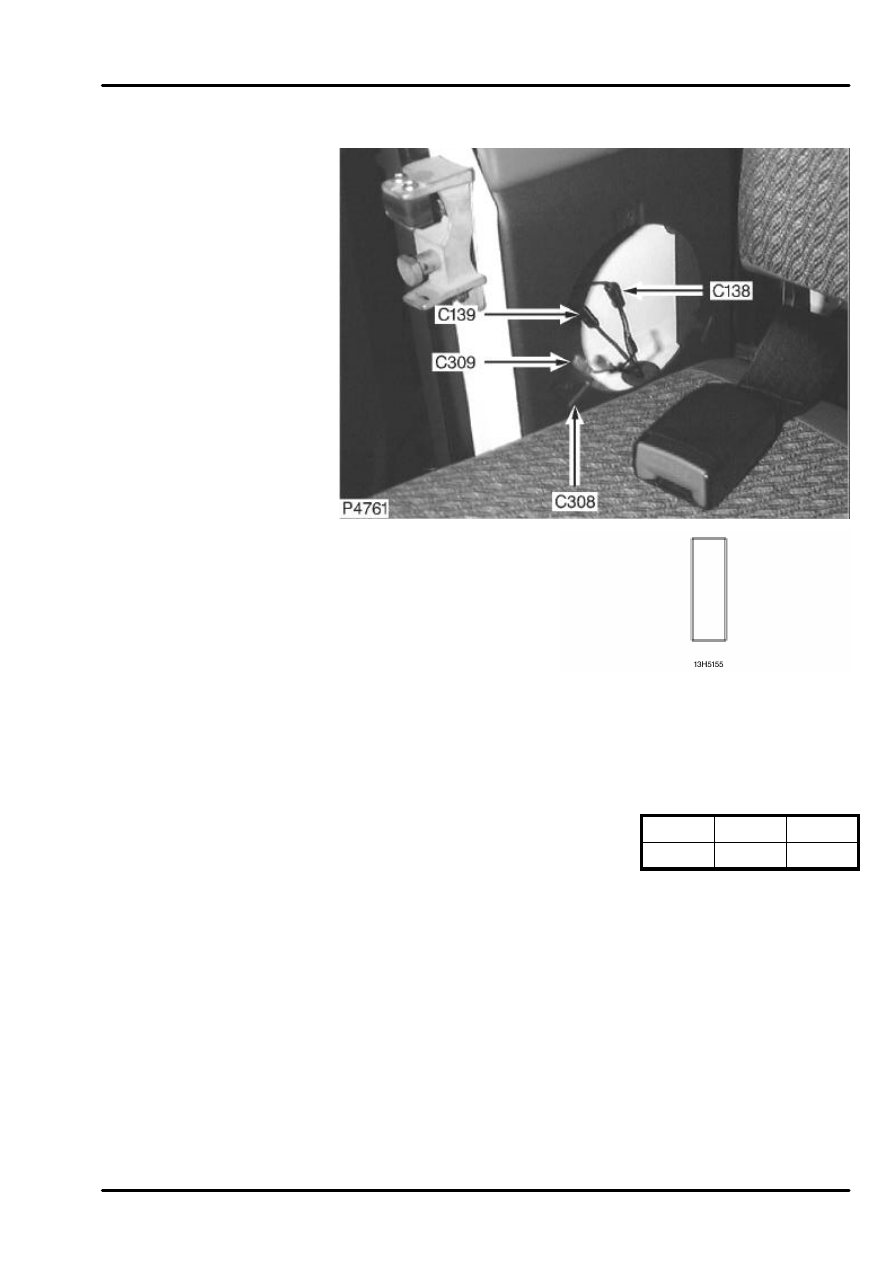

C138

C138
NUMBER PLATE
ILLUMINATION
1 Way
Female
BLACK
Behind LH rear speaker

Cav

Color Cct

1

B

ALL
