   CONNECTOR DETAILS

DEFENDER 90 NAS

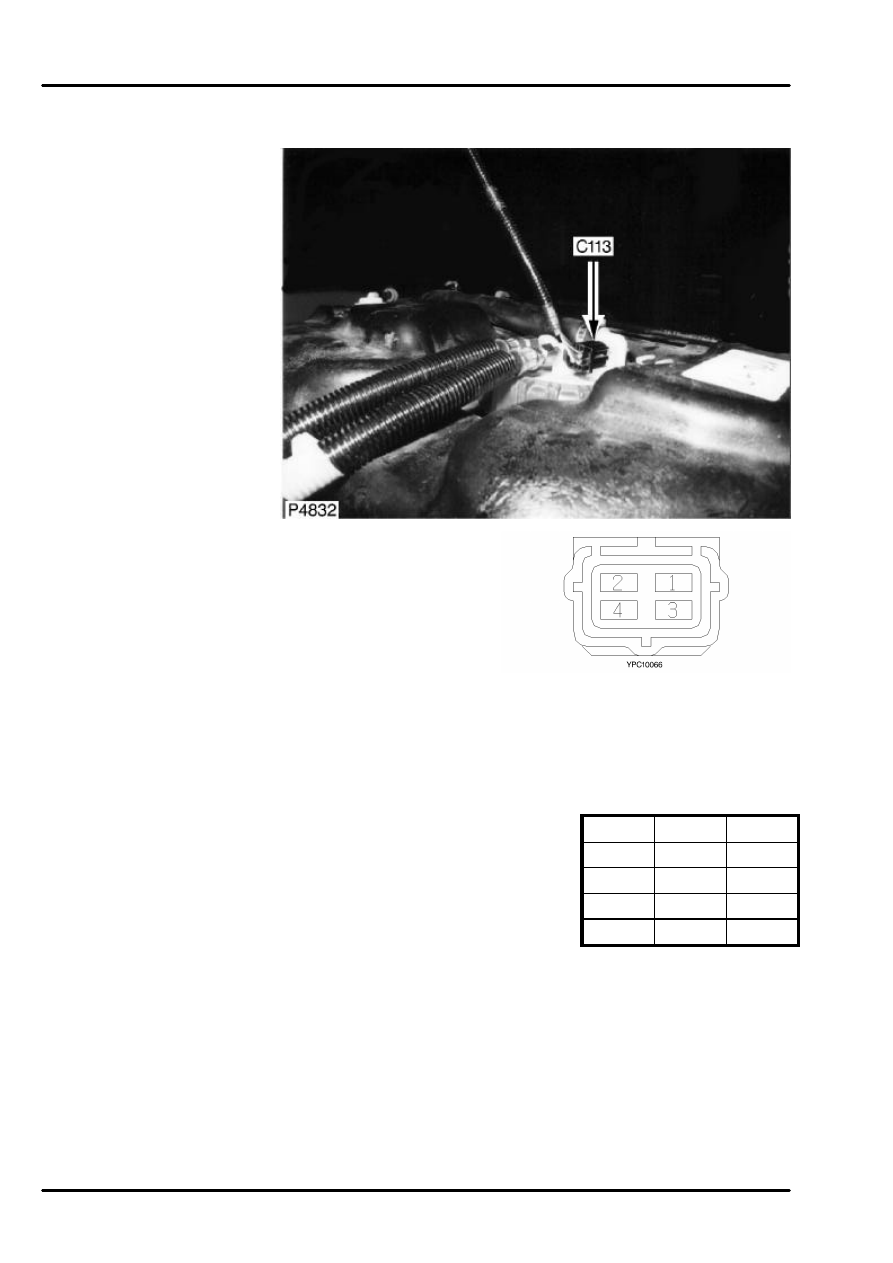

C113

C113
FUEL TANK
4 Way
Female
BLACK
Above fuel tank

Cav

Color Cct

1

GB

ALL

2

B

ALL

3

B

ALL

4

WP

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C116

C116
DIODE

BLACK
Behind dash trim panel

Cav

Color Cct

1

YN

ALL

2

NY

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

C117

C117
CHASSIS HARNESS TO
TAILGATE HARNESS
4 Way
Female
WHITE
Behind RH rear speaker

Cav

Color Cct

1

G

ALL

2

NLG

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C118

C118
DIODE

BLACK
Behind passenger
compartment fusebox

Cav

Color Cct

1

OB

ALL

2

BY

ALL
